| Номер в госреестре | 86826-22 |
| Наименование СИ | Система измерительная нефтебазы г. Подольск АО "РН-Москва" |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Общество с ограниченной ответственностью "Адвантек Инжениринг" (ООО "Адвантек Инжениринг"), г. Москва |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Система измерительная нефтебазы г. Подольск АО «РН-Москва» (далее - ИС) предназначена для измерений массы, объема, температуры и плотности нефтепродуктов при отпуске из резервуаров в автомобильные цистерны.
Принцип действия ИС при измерении массы нефтепродукта основан на прямом методе динамических измерений массы и основан на измерении силы Кориолиса, возникающей в трубках расходомера массового при прохождении через них измеряемой среды. Фазовые смещения между частотами колебаний противоположных частей трубок, вызванные силами Кориолиса, пропорциональны массовому расходу, а изменение резонансной частоты собственных колебаний этих трубок - плотности. Объемный расход и объем определяются на базе измеренных значений массового расхода, массы и плотности нефтепродукта. Выходные электрические сигналы с расходомеров массовых поступают на соответствующие входы контроллера логического, который обрабатывает их по реализованному в нем алгоритму и преобразует в значения массы, массового расхода, объема, объемного расхода и плотности нефтепродуктов. Измерение температуры нефтепродукта осуществляется при помощи датчика температуры или термопреобразователя сопротивления в комплекте с преобразователем измерительным, выходные электрические сигналы которых поступают на соответствующие входы контроллера логического.
ИС состоит из 18 автономных блоков (заводские № ОН1ПН1, ОН1ПН2, ОН1ПН3, ОН1ПН4, ОН2ПН1, ОН2ПН2, ОН2ПН3, ОН2ПН4, ОН3ПН1, ОН3ПН2, ОН3ПН3, ОН4ПН1, ОН4ПН2, ОН4ПН3, ОН5ПН1, ОН5ПН2, ОН5ПН3, ОН5ПН4), которые включают в свой состав:
- измерительные каналы (далее - ИК);
- технологическая обвязка;
- верхний уровень, который состоит из сервера на базе CIMPLICITY Server и автоматизированного рабочего места оператора на базе CIMPLICITY Viewer (далее - АРМ оператора) (общее для всех автономных блоков).
В состав ИК входят первичные измерительные преобразователи (далее - ИП) и система обработки информации (далее - СОИ). Состав ИК ИС указан в таблице 1.
Таблица 1 - Состав ИК ИС
| Наименование ИК | Состав ИК ИС | |
| Первичный ИП ИК | Вторичная часть ИК (СОИ) | |
| ИК массового расхода и массы (тип 1) 1) ИК объемного расхода и объема (тип 1) 2) ИК плотности (тип 1) 3) | Расходомер массовый Promass с первичным преобразователем расхода (датчиком) Promass F и электронным преобразователем 83 (далее - Promass) (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - регистрационный номер) 15201-11) | Модуль IC693 APU300 серии 90-30 комплекса программируемого логического контроллера для информационно-измерительных и управляющих систем PLC GE Fanuc (регистрационный номер 17303-03) |
| ИК массового расхода и массы (тип 2) 1) ИК объемного расхода и объема (тип 2) 2) ИК плотности (тип 2) 3) | Promass (регистрационный номер 15201-11) | Модуль IC693 ALG221 серии 90-30 комплекса программируемого логического контроллера для информационно-измерительных и управляющих систем PLC GE Fanuc (регистрационный номер 17303-03) |
| ИК температуры (тип 1) 4) | Датчик температуры модели RTT20 (регистрационный номер 54693-13) | Модуль IC693 ALG223 серии 90-30 комплекса программируемого логического контроллера для информационно-измерительных и управляющих систем PLC GE Fanuc (регистрационный номер 17303-03) |
| ИК температуры (тип 2) 4) | Т ермопреобразователь сопротивления платиновый серии TR, TST модели TR10 (регистрационный номер 49519-12) в комплекте с преобразователем измерительным серии iTEMP TMT модели TMT 181 (регистрационный номер 39840-08) | Модуль IC693 ALG223 серии 90-30 комплекса программируемого логического контроллера для информационно-измерительных и управляющих систем PLC GE Fanuc (регистрационный номер 17303-03) |
1) Указаны все типы ИК массового расхода и массы, входящие в состав ИС. Тип ИК массового расхода и
массы, входящего в состав конкретного автономного блока, указан в паспорте ИС.
2) Указаны все типы ИК объемного расхода и объема, входящие в состав ИС. Тип ИК объемного расхода и объема, входящего в состав конкретного автономного блока, указан в паспорте ИС.
3) Указаны все типы ИК плотности, входящие в состав ИС. Тип ИК плотности, входящего в состав конкретного автономного блока, указан в паспорте ИС.
4) Указаны все типы ИК температуры, входящие в состав ИС. Тип ИК температуры, входящего в состав конкретного автономного блока, указан в паспорте ИС.
Технологическая обвязка обеспечивает оптимальные режимы работы первичных ИП ИК и включает в свой состав:
- измерительная линия, представляющая собой трубопровод для установки первичных ИП ИК;
- электронасосный агрегат для перекачки нефтепродукта;
- задвижки с электроприводом;
- фильтр-газоотделитель для отделения газов, скапливающихся в подающем трубопроводе;
- запорная арматура и обратный клапан;
- пост налива.
Верхний уровень включает в свой состав:
- сервер, на котором устанавливается программный продукт CIMPLICITY Server и базы данных SQL о постах налива, резервуарах, автоцистернах, потребителях;
- АРМ оператора, на которых устанавливается программный продукт CIMPLICITY Viewer;
- монитор;
- клавиатуру для задания доз;
- принтер для распечатки товарно-транспортных накладных.
Оператор по коду доступа идентифицируется и получает право проводить процессы налива, используя информацию с верхнего уровня, баз данных и визуализацию на мониторе. По окончании процесса дает команду на распечатку товарно-транспортных накладных по согласованной с заказчиком форме.
СОИ обеспечивает:
- отпуск нефтепродуктов по заданной дозе объема;
- учет отпущенного количества нефтепродукта по каждому посту налива;
- индикацию измерительной и технологической информации;
- протоколирование работы ИС и действий оператора.

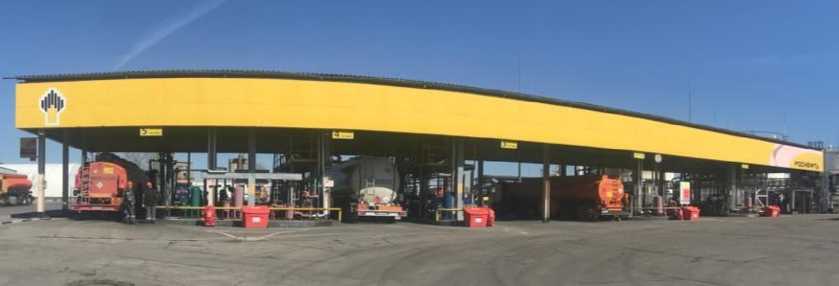

Общий вид ИС представлен на рисунке 1.
Рисунок 1 - Общий вид ИС
Заводской номер ИС, состоящий из арабских цифр, и знак утверждения типа наносятся на маркировочную табличку на корпусе шкафа СОИ методом лазерной гравировки. Заводской номер автономного блока, состоящий из арабских цифр и букв русского алфавита, наносится на маркировочную табличку на корпусе поста налива методом лазерной гравировки. Места нанесения знака утверждения типа и заводских номеров приведены на рисунках 2 и 3. Пломбирование шкафа СОИ осуществляется с помощью проволоки, проведенной через специальное отверстие, и пластмассовой (свинцовой) пломбы. Схема пломбировки шкафа СОИ от несанкционированного доступа представлена на рисунке 4. Пломбирование крышек электронного преобразователя 83 Promass осуществляется с помощью контровочной проволоки, проведенной через специальное отверстие винтов, фиксирующих отвинчивание крышек, и пластмассовой (свинцовой) пломбы. Знак поверки наносится на свидетельство о поверке ИС и на пломбу, установленную в соответствии с рисунком 5.
Система измерительная нефтебазы г. Подольск АО «РН-Москва» Заводской номер 2022-01
Заводской номер ИС
Рисунок 2 - Места нанесения знака утверждения типа и заводского номера ИС
Система измерительная нефтебазы г. Подольск АО «РН-Москва»
Заводской номер 2022-01
Автономный блок
Заводской номер ОШПШ’*-
Шкаф налива. Остров №1. Пост налива №1
Заводской номер автономного блока
Рисунок 3 - Места нанесения заводского номера автономного блока ИС

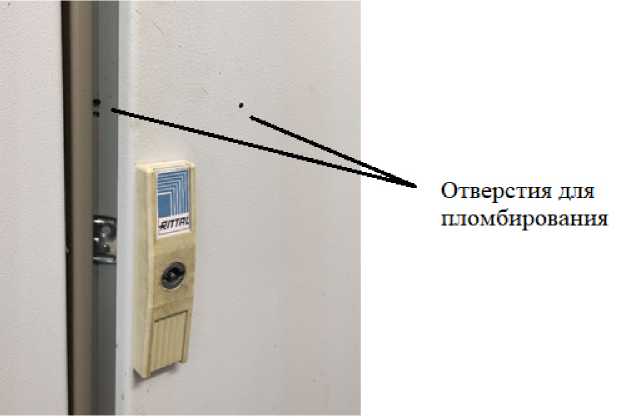

Рисунок 4 - Схема пломбировки шкафа СОИ

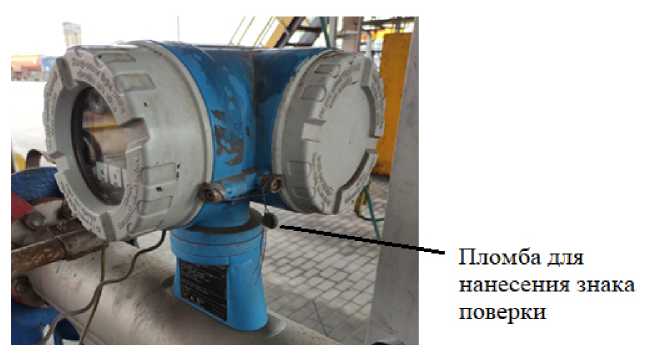

Рисунок 5 - Схема пломбировки электронного преобразователя 83 Promass
Программное обеспечение (далее - ПО) ИС обеспечивает прием и обработку информации от первичных ИП и внешних систем управления, а также управление исполнительными устройствами в соответствии с заложенным алгоритмом. ПО состоит из комплекса программных средств, объединенных функционально, но разделенных аппаратно, находящихся в отдельных устройствах.
ПО ИС подразделяется на метрологически значимое и метрологически незначимое. Метрологически значимое ПО используется только для получения, преобразования и передачи измерительных данных. ПО, которое используется для обеспечения безопасности и управления технологическим процессом является метрологически незначимым. ПО СОИ содержит метрологически значимые части.
Защита от несанкционированного доступа к ПО СОИ осуществляется путем пломбирования шкафа СОИ. Кроме того, защита от несанкционированного доступа к ПО на АРМ оператора достигается встроенными средствами операционной системы: идентификацией пользователя с помощью индивидуального имени пользователя и пароля; разделением прав доступа пользователей на уровни: администратора и пользователя.
Идентификационные данные ПО ИС приведены в таблице 2.
Таблица 2 - Идентификационные данные ПО ИС
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | CIMPLICITY |
| Номер версии (идентификационный номер) ПО | не ниже v10.0 |
| Цифровой идентификатор ПО | _ |
| Алгоритм вычисления цифрового идентификатора ПО | _ |
Уровень защиты ПО ИС «высокий» в соответствии с Р 50.2.077-2014.
Таблица 3 - Метрологические характеристики ИС
| Наименование характеристики | Значение |
| Минимальная доза отгрузки нефтепродукта, кг (дм3) | 1350 (2000) |
| Диапазон измерений температуры нефтепродукта, °С | от -50 до 50 |
| Диапазон измерений плотности нефтепродукта, кг/м3 | от 680 до 900 |
| Пределы допускаемой относительной погрешности измерений объема нефтепродукта при отпуске в автомобильные цистерны, % | ±0,15 |
| Пределы допускаемой относительной погрешности измерений массы нефтепродукта при отпуске в автомобильные цистерны, % | ±0,25 |
| Пределы допускаемой абсолютной погрешности измерений температуры нефтепродукта, °С | ±0,54 (тип 1); ±1,39 (тип 2) |
| Пределы допускаемой абсолютной погрешности измерений плотности нефтепродукта, кг/м3 | ±0,5 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений сигналов силы постоянного тока от 4 до 20 мА, % | ±0,25 |
Таблица 4 - Основные технические характеристики ИС
| Наименование характеристики | Значение |
| Измеряемая среда | дизельное топливо, бензин |
| Номинальный расход (производительность) нефтепродукта, т/ч1) | от 40 до 90 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Г ц | 380+76; 220+?| -76 -33 50±1 |
| Условия эксплуатации: а) температура окружающей среды, °С: - в месте установки СОИ - в местах установки первичных ИП ИК б) относительная влажность, % в) атмосферное давление, кПа | от +15 до +25 от -40 до +40 от 5 до 95, без конденсации влаги от 84,0 до 106,7 кПа |
| Средний срок службы, лет, не менее | 10 |
| Средняя наработка на отказ, ч | 20000 |
| 1) Обеспечивается насосом и корректируется при помощи АРМ оператора, исходя из протяженности и диаметра всасывающего и напорного трубопроводов, величины их гидравлического сопротивления, высоты расположения резервуаров. | |
наносится на маркировочную табличку на корпусе шкафа СОИ методом лазерной гравировки и на титульный лист паспорта типографским способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Система измерительная нефтебазы г. Подольск АО «РН-Москва», заводской № 2022-01 | _ | 1 шт. |
| Паспорт | АТНВ.425210.001-ПС | 1 экз. |
| Руководство по эксплуатации | АТНВ.425210.001-РЭ | 1 экз. |
| Методика поверки | _ | 1 экз. |
приведены разделе пункте 2.1.3 «Устройство и работа системы» руководства по эксплуатации.
Постановление Правительства Российской Федерации от 16 декабря 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
Приказ Росстандарта от 7 февраля 2018 года № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
Приказ Росстандарта от 1 ноября 2019 года № 2603 «Об утверждении Государственной поверочной схемой для средств измерений плотности»;
ГОСТ 8.558-2009 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений температуры;
ГОСТ Р 8.596-2002 Государственная система обеспечения единства измерений. Метрологическое обеспечение измерительных систем. Основные положения.
