| Номер в госреестре | 86828-22 |
| Наименование СИ | Измерители светового коэффициента пропускания автомобильных стекол |
| Обозначение типа СИ | "Свет" |
| Изготовитель | Акционерное общество "Научно-исследовательский институт промышленного телевидения "Растр" (АО "НИИПТ "Растр"), г. Великий Новгород |
| Год регистрации | 2022 |
| Срок свидетельства | 23.09.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители светового коэффициента пропускания автомобильных стекол «Свет» (далее - измерители) предназначены для измерений светового коэффициента пропускания автомобильных стекол толщиной от 3 до 6 мм в диапазоне волн 380-780 нм в соответствии с ГОСТ 32565-2013.
Принцип действия измерителей основан на измерении в относительных единицах величины светового потока, пропускаемого стеклом, относительно общего падающего светового потока.
Измерители используются органами государственной инспекции безопасности дорожного движения и транспортной инспекции в качестве средств технического контроля по требованиям безопасности дорожного движения. На диагностических центрах технического осмотра, а также на предприятиях, выполняющих тонирование автомобильных стекол.
Измерители представляют собой переносной комплект, состоящий из узла фотоприемника, узла излучателя и аккумулятора.
Источником светового потока является лампа накаливания типа ОП 6,3-0,22. Приемником светового потока служит фотодиод ФД 263-01, перед которым установлен светофильтр СЗС-21, корректирующий диапазон спектральной чувствительности фотоприемника в видимой области спектра.
Сигнал с фотоприемника через усилитель поступает на аналоговый вход микроконтроллера.
Микроконтроллер с помощью встроенного аналого-цифрового модуля преобразует аналоговый сигнал с фотоприемника и далее выполняет цифровую обработку в соответствии с программой, записанной в его постоянную энергонезависимую память. Результаты измерений отображаются на цифровом индикаторе.
Порядок определения светопропускания стекла измерителей предусматривает две основные операции:
- «калибровка», т.е. определение светового потока (Фо), попадающего на фотоприемник при непосредственном (без контролируемого стекла) совмещении узла излучателя с узлом фотоприемника, который принимается за значение светового потока при 100 %-м светопропус-кании;
- «измерение», т.е. определение светового потока (Фх), ослабленного тестируемым стеклом, установленным между излучателем и фотоприемником.
Световой коэффициент пропускания тестируемого стекла (Т) в процентах автоматически определяется по формуле Т = Фх • 100 / Фо, %.
В начале процессов выполнения операций «калибровка» и «измерение» автоматически производится измерение величины внешней засветки, которые вычитаются из величин Фо и Фх соответственно. Данная операция минимизирует влияние внешних факторов на точность измерений.
Питание измерителей осуществляется от входящего в состав аккумулятора или от аккумулятора автомобиля через прикуриватель.
Измерители содержат схему индикации разряда аккумулятора. При снижении напряжения на аккумуляторе до величины 10,5 В световой индикатор начинает мигать с частотой 1 - 2 Гц. Для зарядки аккумулятора типа GSL1.2-12, входящего в состав измерителей, служит зарядное устройство СОНАР УЗ 205.04. Время заряда разряженного аккумулятора составляет 2 часа.
Заводской номер наносится на алюминиевую наклейку в виде цифрового обозначения методом металлофото. Нанесение знака поверки на измеритель не предусмотрено. Знак поверки в виде оттиска поверительного клейма ставится в руководство по эксплуатации. Данные о поверке передаются в Федеральный информационный фонд.
От несанкционированного доступа к элементам схемы корпус измерителей защищается пломбирующей наклейкой (стикером), перекрывающей один из винтов крепления крышки корпуса фотоприемника.
Общий вид измерителей и схема пломбирования от несанкционированного доступа приведены на рисунках 1-3.

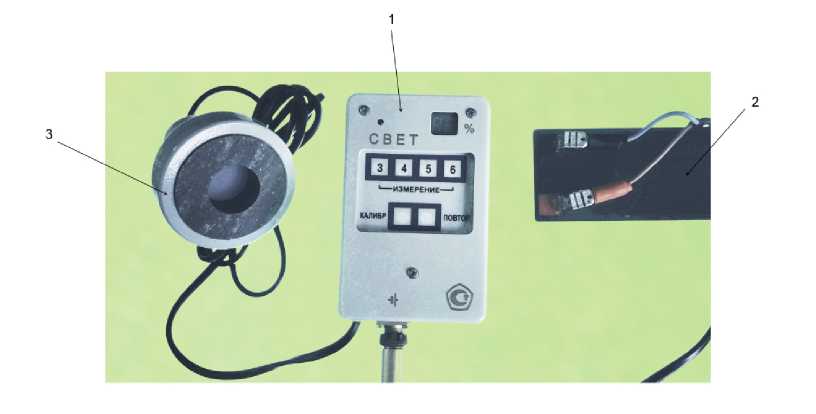

1 Узел фотоприёмника
2 Аккумулятор
3 Узел излучателя
Рисунок 1 - Общий вид излучателей, фотоприёмника и аккумулятора

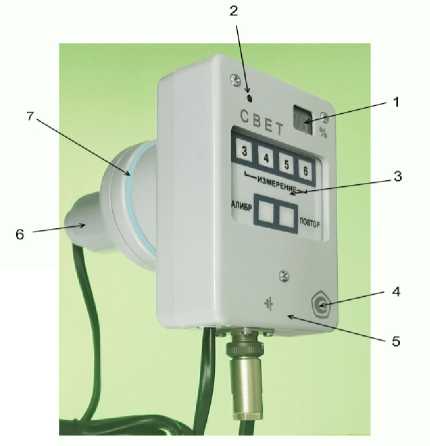

1 Индикатор результата измерения
2 Индикатор включения измерителей
3 Клавиатура управления
4 Место нанесения знака утверждения типа
5 Фотоприёмник
6 Излучатель
7 Место положения контролируемого стекла
Рисунок 2 - Общий вид измерителей «Свет» в рабочем положении
1 Винт крепления крышки - 3 шт.
2 Крышка фотоприёмника
3 Стикер, закрывающий один из винтов крепления крышки
4 Наклейка алюминиевая с наименованием и заводским номером измерителей
Рисунок 3 - Размещение пломбирующей наклейки (стикера)
Измерители функционируют под управлением микроконтроллера, используется встроенное программное обеспечение (далее - ПО).
ПО состоит из единого модуля, выполняющего следующие функции:
- опрос клавиатуры;
- анализ разряда аккумулятора;
- оцифровка аналогового сигнала с фотодатчика;
- вычисление результата измерения;
- вывод результата измерения на цифровой индикатор.
Доступ пользователя к встроенному программному обеспечению исключен конструктивным исполнением измерителей.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | отсутствует |
| Номер версии (идентификационный номер) ПО | отсутствует |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | 8Е17 |
Метрологически значимая часть ПО размещается в энергонезависимой памяти микроконтроллера, запись которой осуществляется в процессе производств. Модификация ПО возможна только на предприятии-изготовителе измерителей.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с разделом 5.3 Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение характеристики |
| Диапазон измерений светового коэффициента пропускания, % | от 1 до 99 |
| Пределы допускаемой абсолютной погрешности измерений светового коэффициента пропускания, % | ±2 |
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение характеристики |
| 1 | 2 |
| Толщина измеряемого стекла, мм | от 3 до 6 |
| Напряжение питания, В | от 10,5 до 14,5 |
| Потребляемая мощность, Вт, не более | 3,6 |
| Время работы от аккумулятора, ч, не менее | 200 |
| Габаритные размеры, мм, не более: - излучатель - фотоприемник - аккумулятор типа GSL1.2-12* | 67x67x72 118x72x52 54x50x100 |
| Масса прибора в комплекте с аккумулятором, кг, не более** | 1,5 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха при 25°С, %, не более | от -40 до +40 98 |
Продолжение таблицы 3
| 1 | 2 |
| Средняя наработка на отказ, ч, не менее | 8000 |
| Средний срок службы, лет | 10 |
| * Размеры аккумулятора могут меняться в зависимости от вариантов поставки. * * Масса измерителей в комплекте с аккумулятором может меняться в зависимости от вариантов поставки аккумулятора. | |
на титульный лист руководства по эксплуатации УШ2.770.002 РЭ типографским способом, а также на поверхность корпуса фотоприемника методом гравировки.
Таблица 4 - Комплектность измерителей
| Наименование изделия (составной части, документа) | Обозначение конструкторского документа | Количество, шт./экз. |
| Измеритель светового коэффициента пропускания | УШ2.770.002 | 1 |
| автомобильных стекол «Свет», в том числе: | ||
| - аккумулятор типа GSL1.2-12*; | 1 | |
| - кабель к аккумулятору; | УШ4.854.667 | 1 |
| - кабель к прикуривателю; | УШ4.854.588 | 1 |
| - зарядное устройство СОНАР УЗ 205.04; | 1 | |
| - сумка поясная; | 1 | |
| - поверочное кольцо; | УШ6.251.010 | 1 |
| - руководство по эксплуатации; | УШ2.770.002 РЭ | 1 |
| - упаковка | УШ4.175.292 | 1 |
| * Тип аккумулятора может меняться в зависимости от вариантов поставки. | ||
приведены в пункте 3.3 «Использование прибора» документа УШ.770.002 РЭ «Руководство по эксплуатации».
Постановление Правительства Российской Федерации от 15 сентября 2020 г. № 1434 «Об утверждении Правил проведения технического осмотра транспортных средств, а также о внесении изменений в некоторые акты Правительства Российской Федерации»
Приказ Минтранса России от 9 июля 2020 г. № 232 «Об утверждении требований к производственно-технической базе оператора технического осмотра и перечня документов в области стандартизации, соблюдение требований которых лицами, претендующими на получение аттестата аккредитации оператора технического осмотра, и операторами технического-осмотра обеспечивает их соответствие требованиям аккредитации»;
Приказ Федерального агентства по техническому регулированию и метрологии от 27 ноября 2018 года № 2517 «Об утверждении государственной поверочной схемы для средств измерений спектральных, интегральных, редуцированных коэффициентов направленного пропускания, диффузного и зеркального отражений и оптической плотности в диапазоне длин волн от 0,2 до 20,0 мкм»;
УШ2.770.002 ТУ Измеритель светового коэффициента пропускания автомобильных стекол «Свет». Технические условия.
