Весы электронные АВТ1, 86841-22

Назначение

Весы электронные АВТ1 (далее - весы) предназначены для измерений массы различных грузов в режиме статического взвешивания.

Описание

Принцип действия весов основан на преобразовании деформации рабочего тела весоизмерительных тензорезисторных датчиков (далее-датчиков), возникающей под действием веса взвешиваемого объекта, в пропорциональный электрический сигнал. Аналоговые электрические сигналы с датчиков поступают в аналогово-цифровой преобразователь, который размещен в корпусе индикатора. Выходной цифровой сигнал обрабатывается, и результаты взвешивания массы индицируются на дисплее, расположенном вместе с функциональной клавиатурой на передней панели индикатора.

Весы состоят из грузоприемного устройства (далее - ГПУ), имеющего одну или несколько весовых платформ (секций), опирающихся на датчики, и индикатора/терминала, к которому могут подключаться внешние электронные устройства (компьютер, принтер, выносной дисплей).

В весах используются:

- датчики весоизмерительные тензорезисторные Single shear beam, Dual shear beam, S beam Column производства «Zhonghang Electronic Measuring Instrument Co., LTD» (Zemic), KHP (регистрационный номер в ФИФОЕИ 55371-19), модификации: H8C, BM8D, HM9B, HM9A;

- датчики весоизмерительные тензорезисторные SB, SQ, HSX, IL, U, AM, XSB производства «KELI SENSING TECHNOLOGY (NINGBO) CO.LTD» Китай (регистрационный номер в ФИФОЕИ 77382-20), модификации: SB, SQ;

- датчики весоизмерительные тензорезисторные QS производства «KELI SENSING TECHNOLOGY (NINGBO) CO. LTD» Китай (регистрационный номер в ФИФОЕИ 78206-20);

- датчики весоизмерительные тензорезисторные ZS, NHS, YBS, GZLB производства «KELI SENSING TECHNOLOGY (NINGBO) CO. LTD» Китай (регистрационный номер в ФИ-ФОЕИ 57674-14), модификации: NHS, GZLB;

- датчики весоизмерительные тензорезисторные BS, BSA, BSS, BSH, HBS, BCA, BCM производства «CAS Corporation», Республика Корея (регистрационный номер в ФИФОЕИ 51261-12), модификации: BSA.

В зависимости от комплектации в весах могут использоваться следующие приборы весоизмерительные:

- приборы весоизмерительные WE (регистрационный номер в ФИФОЕИ 61808-15), модификация WE2111, WE2110, WE2110DC, WE2107, WE2107M, WE2108, WE2108M, WE2108S; производитель Фирма "Hottinger Baldwin (Suzhou) Electronic Measurement Technology Co., Ltd.", Китай;

- приборы весоизмерительные DIS2116, DWS2103 (регистрационный номер в Федеральном информационном фонде 61809-15). производитель Фирма "Hottinger Baldwin (Suzhou) Electronic Measurement Technology Co., Ltd.", Китай;

- приборы весоизмерительные Микросим (регистрационный номер в Федеральном информационном фонде 75654-19), модификации: М0601-БМ2, М10, М0601, М0808; М0600-К, М0600-Д, М0600-Б, М0601-БМ-3;

- приборы весоизмерительные CI, BI, NT и PDI (регистрационный номер в Федеральном информационном фонде 50968-12), модификации: CI-5010A, CI-5200A, CI-6000A, CI-2001A, CI-2001B, CI-2400BS, CI-8000V, CI-200A, CI-200S/SC, CI-201A, CI-201S/SC, CI-501, CI-502, CI-1580A, CI-2001AS, CI-2001AC, CI-1560, CI-503, CI-505, CI-507, BI-100R, BI-100RB, NT-200A, NT-200S, NT-201A, NT-201S, NT-600A, PDI, CI-150A, CI-401A, CI-405A, CI-407A.

- приборы весоизмерительные МИ (регистрационный номер в Федеральном информационном фонде 61378-15), модификации: МИ ВДА/7Я, МИ ВЖА/7Я, МИ МДА/15Я, МИ МЖА/15Я, МИ ВДА/12Я, МИ ВЖА/12Я, МИ ВДА/12ЯС, МИ ВЖА/12ЯС, МИ ВДА/12ЦС, МИ ВДА/12Ц, МИ ВДА/6Я, МИ ВДА/12ЦР, МИ ВДА/12ЦП;

- приборы весоизмерительные ТИТАН (регистрационный номер в Федеральном информационном фонде 72048-18), модификации: ТИТАН 6, ТИТАН 9/ТИТАН 9п, ТИТАН 12, ТИТАН 12С, ТИТАН ЗЦС, ТИТАН ЗЦ, ТИТАН Н12/ТИТАН Н12Ж, ТИТАН Н22С/ТИТАН Н22ЖС.

- приборы весоизмерительные WTM (регистрационный номер в Федеральном информационном фонде 63268-16), модификации: WTM-200, WTM-201, WTM-500, WTM-501.

Весы включают в себя модификации, различающиеся максимальной нагрузкой (Max), габаритными размерами, количеством секций грузоприемного устройства (далее-ГПУ).

В зависимости от заказа весы могут быть оснащены пандусами, ограждениями, колесами для транспортировки. На ГПУ весов допускается крепление дополнительных металлоконструкций, необходимых для взвешивания груза в составе прокатного стана. В весах предусмотрен режим взвешивания животных.

Модификации имеют следующее обозначение ABT1-T-CN ПЖ, где АВТ1 - тип весов;

Т - величина максимальной нагрузки в тоннах (0,15; 0,3;0,6;1;2;3;5;10;15;20;30;40);

С - количество секции, шт, при наличии одной секции индекс отсутствует (2;3;4);

N - количество диапазонов взвешивания;

1 - для однодиапозонных весов;

2 - для двухинтервальных весов;

При наличии индекса П - паллетные;

При наличии индекса Ж - для взвешивания животных.

Весы снабжены следующими устройствами (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):

- устройство автоматической установки на нуль (Т.2.7.2.3)

- устройство первоначальной установки нуля (Т.2.7.2.4)

- устройство индикации отклонения от нуля (4.5.5)

- устройство полуавтоматической установки нуля (Т.2.7.2.2)

- устройство слежения за нулем (Т.2.7.3)

- устройство тарирования (выработки массы тары) (Т.2.7.4)

В весах предусмотрен режим взвешивания животных.

На стойке индикатора должна быть прикреплена маркировочная табличка, содержащая следующую информацию:

- обозначение типа весов;

- максимальная и минимальная нагрузка (Max, Min);

- поверочный интервал (е);

- класс точности;

- серийный номер весов;

- знак утверждения типа;

- наименование предприятия - изготовителя;

- дата производства весов.

Знак поверки в виде наклейки может быть нанесен на маркировочную табличку.

Заводской номер наносится на маркировочную табличку способом теснения или типографским способом в числовом формате.

Общий вид весов представлен на рисунке 1.

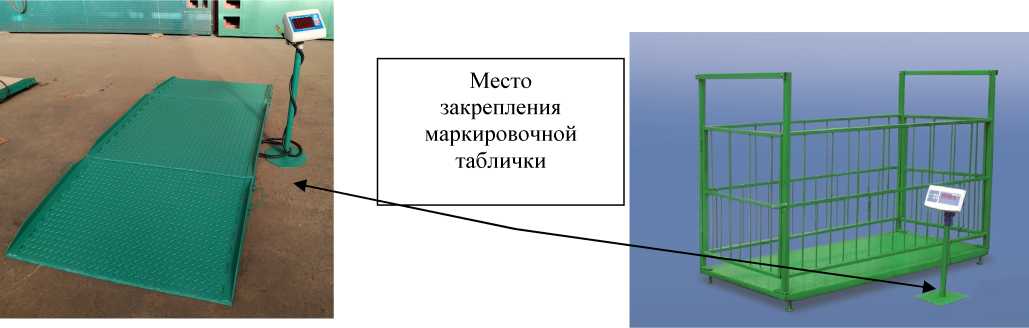

Рисунок 1 - Общий вид весов электронных АВТ1

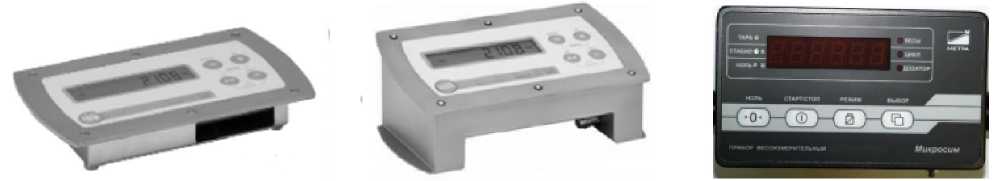

Общий вид применяемых индикаторов представлены на рисунках 2 - 7.

Схема пломбировки индикаторов от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунках 8 - 13.

CI 5010A

DIS 2116

ТИТАН 3ЦС

ТИТАН 3Ц

CI-501A, CI-5200A               CI-6000A

CI-2001A

CI-2001B

CI-2400BS

CI-8000V

CI-200A, CI-200S/SC

CI-201A, CI-201S/SC

CI-501, CI-502

CI-503, CI-505, CI-507

CI-1580A

CI-1560

CI-2001AS

CI-2001AC

CI-501,CI-502

CI-503,CI-505, CI-507

CI-1580A

CI-1560

NT-201A, NT-201S

NT-200A, NT-200S

PDI

NT-600A

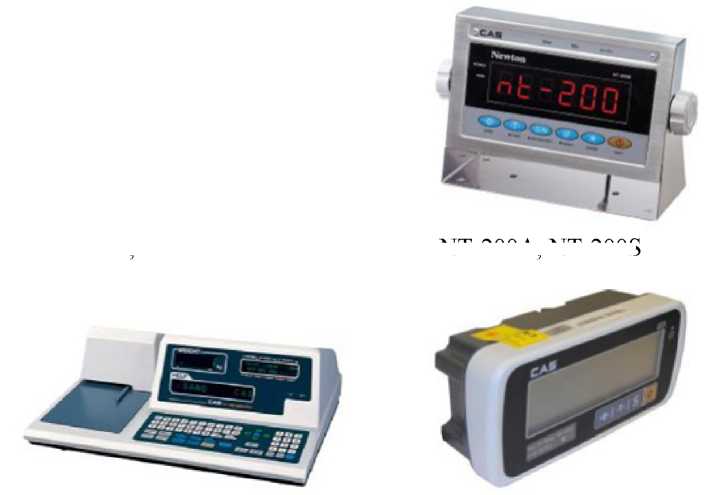

Рисунок 3 - Общий вид индикаторов

BI-100R, BI-100RB

CI-150A

CI-401A

CI-405A

CI-407A

МИ ВДА/7Я

МИ ВЖА/7Я

МИ МДА/15Я

МИ МЖА/15Я

МИ ВДА/12Я

МИ ВЖА/12Я

МИ ВДА/12ЯС

МИ ВЖА/12ЯС

МИ ВДА/12ЦС

МИ ВДА/12Ц

МИ ВДА/6Я

МИ ВДА/12ЦР            МИ ВДА/12ЦП                ТИТАН 6

ТИТАН 9/ТИТАН 9п

ТИТАН 12

ТИТАН 12С

ТИТАН ЗЦС

ТИТАН ЗЦ

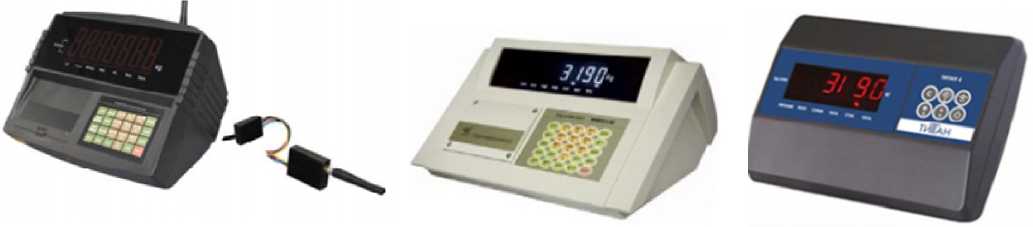

Рисунок 5 - Общий вид индикаторов

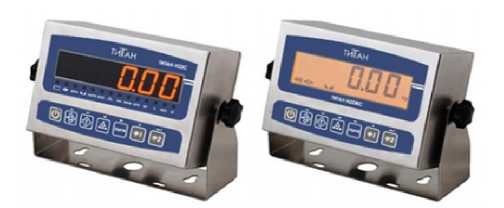

ТИТАН Н12/ТИТАН Н12Ж

ТИТАН Н22С/ ТИТАН Н22ЖС

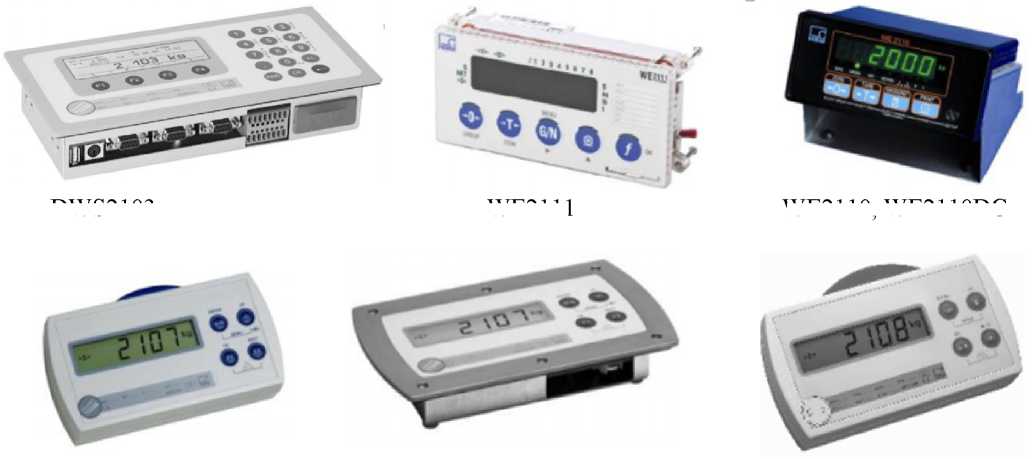

DIS2116

DWS2103

WE2110, WE2110DC

WE2111

WE2107

WE2107M

WE2108

WE2108M                      WE2108S              M0600-K

М0600-Д                         М0600-Б                М0600-С6

М0601-БМ-2

М0601-БМ-3

М10

М0808

WTM-200, 201

WTM-500,501

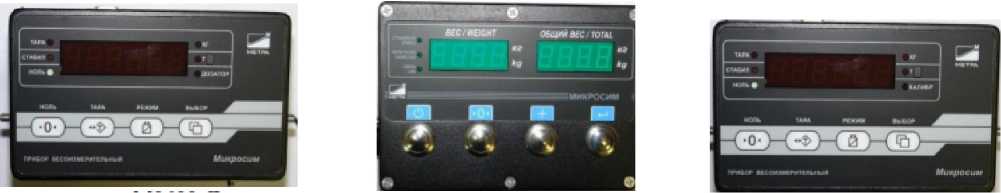

Рисунок 7 - Общий вид индикаторов

CI-5010A, CI-5200

CI-6000A

CI-2001A, CI-2001B

CI-2400BS

CI-8000V              CI-200A, CI-200S/SC, CI-201A, CI-201S/SC

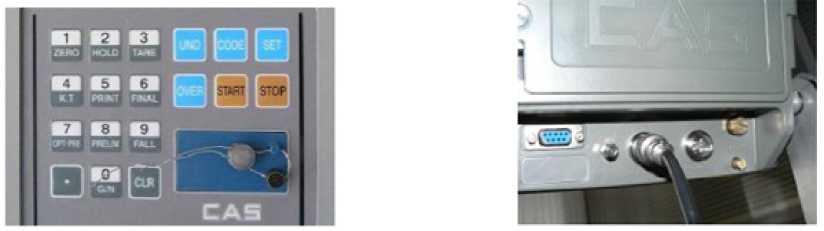

Рисунок 8 - Схема пломбировки индикаторов от несанкционированного доступа, обозначение

места нанесения знака поверки

CI-501, CI-502, CI-503, CI-505, CI-507

CI-1580A

CI-1560

CI-2001AS

CI-2001AC

BI

NT

NT-600

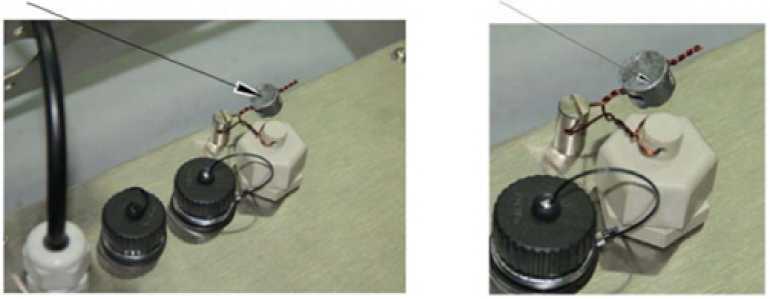

Рисунок 9 - Схема пломбировки индикаторов от несанкционированного доступа, обозначение места нанесения знака поверки

<М|

Пломба с оттиском                     Пломба с оттиском

поверительного клейма                  поверительного клейма

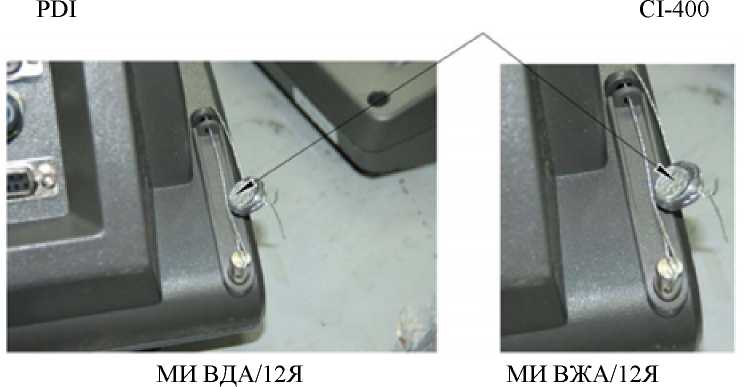

МИ ВДА/12ЯС        МИ ВЖА/А12ЯС

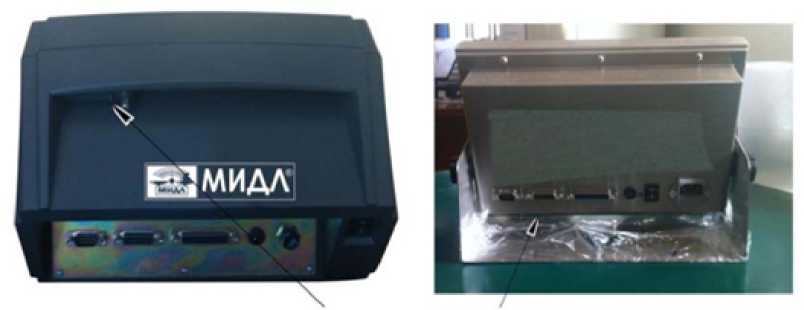

Рисунок 10 - Схема пломбировки индикаторов от несанкционированного доступа, обозначение места нанесения знака поверки

Пломба с оттиском поверительного клейма

ТИТАН

Место нанесения разрушаемых наклеек DWS, DIS

Рисунок 11 - Схема пломбировки индикаторов от несанкционированного доступа, обозначение места нанесения знака поверки

Место нанесения разрушаемых наклеек

Пломбировка крепежного винта на задней панели корпуса приборов модификаций WE2107, WE2108

Пломбировка доступа к переключателю режимов настройки и юстировки на передней панели корпуса приборов модификаций WE2107, WE2108

Место нанесения разрушаемой наклейки

J-

Пломбировка доступа к переключателю режимов настройки и юстировки на передней панели корпуса приборов модификаций WE2111

Место нанесения разрушаемой наклейки

Пломбировка доступа к переключателю режимов настройки и юстировки на передней панели корпуса приборов модификаций WE2110

Клеймо изготовителя

М0601

М0808

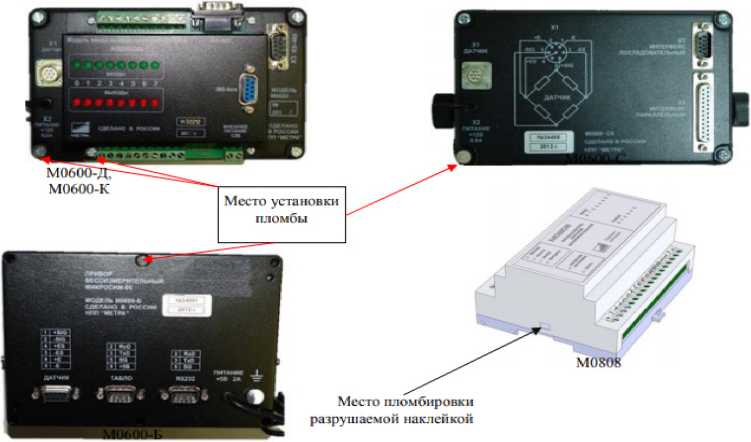

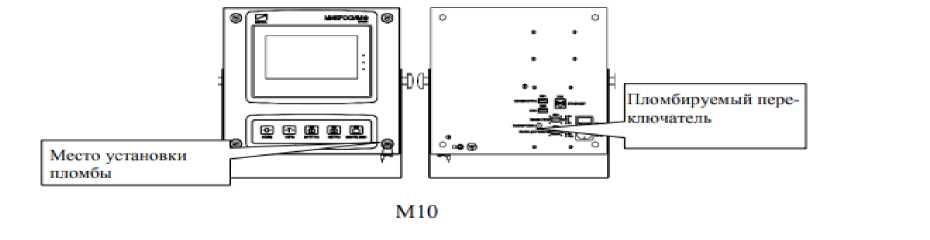

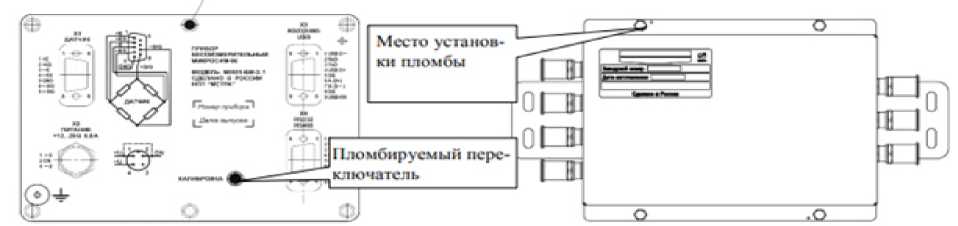

Рисунок 12 - Схема пломбировки индикаторов от несанкционированного доступа, обозначение

места нанесения знака поверки

WTM-200, 201;WTM-500,501

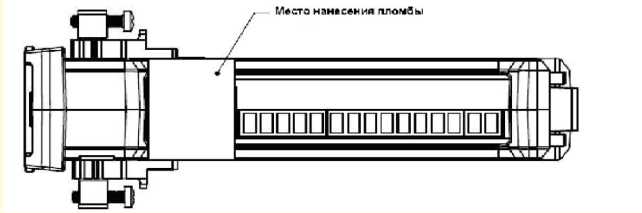

Рисунок 13 - Схема пломбировки индикаторов от несанкционированного доступа, обозначение места нанесения знака поверки

Программное обеспечение

Программное обеспечение (далее - ПО) весов является встроенным, что соответствует требованиям п. 5.5 ГОСТ OIML R 76-1-2011 «Дополнительные требования к электронным устройствам с Программным обеспечением» в части устройств с встроенным ПО.

ПО состоит из метрологически значимой и метрологически незначимой части. Метрологически значимое ПО хранится в защищенной от демонтажа микросхеме, расположенной в индикаторах и загружается на заводе-изготовителе. ПО, устанавливаемое на ПК, защищено от преднамеренных и непреднамеренных изменений путем автоматического контроля идентификационных признаков при запуске программы, в том числе с использованием электронного ключа. ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после загрузки без применения специальных программных и аппаратных средств производителя.

Доступ к изменению метрологически значимых параметров осуществляется только в сервисном режиме работы, вход в который защищен паролем. Для контроля изменений законодательно контролируемых параметров предусмотрен несбрасываемый счетчик.

Внутреннее устройство памяти прибора с установленным ПО и измерительной информацией, включая сохраненные исходные данные, необходимые для реконструкции результатов измерений, в штатном режиме работы доступно только для чтения и не может быть изменено случайным или намеренным образом через интерфейс пользователя. Корпус устройства обработки и хранения метрологически значимых параметров и данных пломбируется, как показано на рисунке 3, что препятствует смене устройства памяти с установленным на нем ПО и сохраненными результатами измерений.

Идентификационные данные метрологически значимой части ПО могут быть выведены либо на экран монитора ПК в главном окне программы, либо на индикаторе.

Нормирование метрологических характеристик проведено с учетом применения ПО.

Конструкция весов исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

-* Данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования

-** х принимает значения от 0 до 9

Таблица 2 - Идентификационные данные ПО

-* Данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования

Таблица 3 - Идентификационные данные ПО

-* Данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования

Таблица 4 - Идентификационные данные ПО

-* «х» принимает значения от 0 до 9 и не относится к метрологически значимому ПО

-* Данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования

Таблица 5 - Идентификационные данные ПО

-* Обозначения «х», «хх», «ххх» не относятся к метрологически значимому ПО

Таблица 6 - Идентификационные данные ПО

Идентификационное наименование программного обеспечения, цифровой идентификатор ПО (контрольная сумма) и алгоритм вычисления цифрового идентификатора ПО не используются на устройствах при работе со встроенным ПО

Технические характеристики

Класс точности по ГОСТ OIML R 76-1-2011..................................................III (средний)

Значения Мах и Min, d, е, числа поверочных интервалов (n) при первичной поверке для модификаций весов приведены в таблице 7.

Таблица 7 - Метрологические характеристики

Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при поверке.

Таблица 8 - Метрологические характеристики

Таблица 9 - Основные технические характеристики

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации типографским способом и на табличку, прикрепленную на стойке индикатора, фотохимическим способом.

Комплектность

Таблица 10 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 5.1 «Подготовка к работе» руководства по эксплуатации.

Нормативные документы

Приказ Росстандарта от 29 декабря 2018 № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы»;

ГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Часть Метрологические и технические требования. Испытания;

ТУ 28.29.31-002-45336080-2021 Весы электронные АВТ1. Технические условия.
