| Номер в госреестре | 86842-22 |
| Наименование СИ | Комплекты образцов |
| Обозначение типа СИ | AKASCAN-КОРСОП |
| Изготовитель | Общество с ограниченной ответственностью "АКА-Скан" (ООО "АКА-Скан"), г. Москва |
| Год регистрации | 2022 |
| Срок свидетельства | 23.09.2027 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплекты образцов AKASCAN-КОРСОП (далее - комплекты образцов) предназначены для воспроизведения глубины искусственных дефектов.
Принцип действия комплекта образцов основан на воспроизведении геометрических параметров искусственных дефектов, выполненных в частях плоских плит и в частях труб.
Конструктивно образцы воспроизводят дефекты в виде проточек различной длины, глубины и ширины. На каждом образце может быть от одного до десяти искусственных дефектов. Образцы изготавливаются из ферромагнитной стали, нержавеющей стали или цветного металла.
Каждый образец имеет обозначение по следующей форме:
КОРСОП-X.Y.AAAA.BBBB.HH.N
X - форма образца:
Т - образец в виде элемента трубы;
П - образец в виде плоской плиты.
Y - материал образца:
М - ферромагнитная сталь;
Н - нержавеющая сталь
Ц - цветной металл
AAAA - длина образца, (от 300 до 3000 мм).
BBBB - ширина образца, (от 30 до 2100 мм).
HH - толщина образца, (от 1 до 30 мм).
N - количество искусственных дефектов на образце, (от 1 до 10).
Маркировка нанесена на каждом образце и содержит обозначение образца и заводской номер в числовом формате.
Общий вид комплекта образцов приведен на рисунке 1.
Пломбирование комплекта образцов не предусмотрено.
Нанесение знака поверки на комплект образцов не предусмотрено.

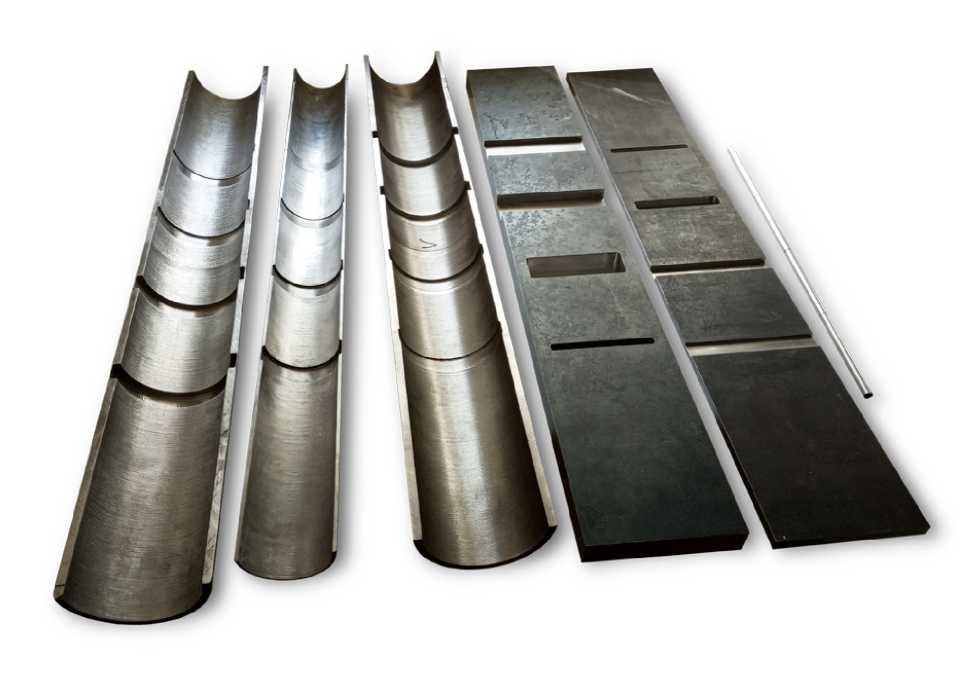

Рисунок 1 - Общий вид комплектов образцов AKASCAN-КОРСОП
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон воспроизведения толщины плоской плиты, мм* | от 2 до 30 мм |
| Диапазон воспроизведения толщины стенки трубы, мм* | от 1 до 30 мм |
| Допускаемое отклонение толщины плоской плиты/стенки трубы, мм* | ±0,50 |
| Диапазон воспроизведения глубины дефектов, % от толщины плоской плиты/стенки трубы* | от 10 до 100** |
| Пределы допускаемой абсолютной погрешности воспроизведения глубины дефектов (за исключением внешних проточек для труб с толщиной стенки от 1 до 3 мм), мм | ±(0,2+0,1- h), где h - воспроизводимое значение глубины дефекта, мм |
| Пределы допускаемой абсолютной погрешности воспроизведения глубины внешних проточек для труб с толщиной стенки от 1 до 3 мм, мм | ±(0,05+0,1-h), где h - воспроизводимое значение глубины дефекта, мм |
| * номинальные значения параметров приводятся в Паспорте на комплект образцов | |
| ** глубина равная 100% соответствует сквозной проточке | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диапазон ширины дефектов, мм | от 2 до 50 |
| Диапазон диаметров образцов в виде труб, мм | от 10 до 700 |
| Габаритные размеры, мм, не более - длина - ширина | 3000 2100 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха (при t=25 °С) | от +10 до +30 не более 80 |
наносится на титульный лист Руководства по эксплуатации типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Комплект образцов | AKASCAN-КОРСОП | 1 компл.* |
| Паспорт | - | 1 экз. |
| * конфигурация образцов и их количество в комплекте определяется при заказе | ||
приведены в разделе 4 «Подготовка комплекта образцов к работе и порядок применения» Паспорта.
ТУ 4215-010-92466551-2021 «Комплекты образцов AKASCAN-КОРСОП.
Технические условия».
| Зарегистрировано поверок | 6 |
| Поверителей | 2 |
| Актуальность данных | 06.12.2024 |
