| Номер в госреестре | 86847-22 |
| Наименование СИ | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "РУСЭНЕРГОСБЫТ" для энергоснабжения ОАО "РЖД" в границах Рязанской области |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Общество с ограниченной ответственностью "РУСЭНЕРГОСБЫТ" (ООО "РУСЭНЕРГОСБЫТ"), г. Москва |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «РУСЭНЕРГОСБЫТ» для энергоснабжения ОАО «РЖД» в границах Рязанской области (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, соотнесения результатов измерений к национальной шкале координированного времени Российской Федерации UTC(SU) и к шкале всемирного координированного времени UTC, а также для автоматизированного сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации заинтересованным организациям в рамках согласованного регламента.
АИИС КУЭ представляет собой многофункциональную, многоуровневую автоматизированную измерительную систему с централизованным управлением, распределенной функцией измерения.
АИИС КУЭ состоит из трех уровней:
1-й уровень - измерительно-информационный комплекс (ИИК) включает в себя измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН), многофункциональные счетчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных;
2-й уровень - информационно-вычислительный комплекс электроустановки (ИВКЭ) включает устройства сбора и передачи данных (УСПД) ОАО «РЖД» (основные и/или резервные);
3-й уровень - информационно-вычислительный комплекс (ИВК) включает в себя сервер ОАО «РЖД» (основной и/или резервный), сервер ООО «РУСЭНЕРГОСБЫТ», устройства синхронизации системного времени (УССВ), каналообразующую аппаратуру, технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации, АРМ.
Основной сервер ОАО «РЖД» создан на базе программного обеспечения (ПО) «ГОРИЗОНТ», резервный сервер ОАО «РЖД» создан на базе ПО «Энергия Альфа 2».
ИВК в части сервера ОАО «РЖД» единомоментно работает либо в основном сервере, либо на резервном.
Сервер ООО «РУСЭНЕРГОСБЫТ» создан на базе ПО «АльфаЦЕНТР» и ПО «Энергия Альфа 2».
Первичные токи и напряжения преобразуются измерительными трансформаторами в сигналы, которые по вторичным измерительным цепям поступают на измерительные входы счетчика. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются соответствующие мгновенные значения активной, реактивной и полной мощности. Электрическая энергия, как интеграл по времени от мощности, вычисляется для интервалов времени 30 минут. Счетчики электрической энергии сохраняют в регистрах памяти фиксируемые события с привязкой к шкале времени UTC(SU).
Цифровой сигнал с выходов счетчиков при помощи технических средств приёма-передачи данных поступает на входы УСПД ОАО «РЖД» (основные типа ЭКОМ-3000 и/или резервные типа RTU-327), где осуществляется формирование и хранение информации. Допускается опрос счетчиков любым УСПД в составе АИИС КУЭ с сохранением настроек опроса. ИВКЭ единомоментно работает либо на основном УСПД, либо на резервном.
Далее данные с УСПД ОАО «РЖД» передаются на сервер ОАО «РЖД», где осуществляется оформление отчетных документов. Цикличность сбора информации - не реже одного раза в сутки.
Передача информации об энергопотреблении от сервера ОАО «РЖД» на сервер ООО «РУСЭНЕРГОСБЫТ» производится автоматически путем межсерверного обмена.
Обработка измерительной информации (умножение на коэффициенты трансформации ТТ и ТН) происходит автоматически в счетчике, либо в УСПД, либо в ИВК.
Формирование и передача данных прочим участникам и инфраструктурным организациям оптового и розничного рынков электроэнергии и мощности (ОРЭМ) за электронно-цифровой подписью ООО «РУСЭНЕРГОСБЫТ» в виде макетов XML формата 80020, а также в иных согласованных форматах в соответствии с регламентами ОРЭМ осуществляется сервером по коммутируемым телефонным линиям, каналу связи Internet через интернет-провайдера или сотовой связи.
Сервер ООО «РУСЭНЕРГОСБЫТ» также обеспечивает сбор/передачу данных по электронной почте Internet (E-mail) при взаимодействии с АИИС КУЭ третьих лиц и смежных субъектов ОРЭМ в виде макетов XML формата 80020, а также в иных согласованных форматах в соответствии с регламентами ОРЭМ.
АИИС КУЭ оснащена системой обеспечения единого времени (СОЕВ), которая охватывает все уровни системы. СОЕВ выполняет законченную функцию измерений времени, имеет нормированные метрологические характеристики и обеспечивает автоматическую синхронизацию времени с допускаемой погрешностью не более, указанной в таблице 5.
СОЕВ включает в себя сервер синхронизации времени ССВ-1Г, устройство синхронизации времени УСВ-3, серверы точного времени Метроном-50М, часы сервера ОАО «РЖД», часы сервера ООО «РУСЭНЕРГОСБЫТ», часы УСПД и счётчиков.
Сервер синхронизации времени ССВ-1Г, серверы точного времени Метроном-50М, устройство синхронизации времени УСВ-3 осуществляют прием и обработку сигналов времени, по которым осуществляют синхронизацию собственных часов со шкалой координированного времени Российской Федерации UTC(SU).
Сервер ООО «РУСЭНЕРГОСБЫТ» оснащён УССВ на базе серверов точного времени (основного и резервного) типа Метроном-50М. Периодичность сравнения показаний часов осуществляется не реже 1 раза в сутки. Корректировка времени компонентов АИИС КУЭ происходит при превышении уставки коррекции времени (величины расхождения времени корректируемого и корректирующего компонентов). Уставка коррекции времени сервера равна ±1 с (параметр программируемый).
Основной сервер ОАО «РЖД» оснащен сервером синхронизации времени ССВ-1Г. Периодичность сравнения показаний часов между основным сервером ОАО «РЖД» и ССВ-1Г осуществляется посредством ntp-сервера не реже 1 раза в сутки. Резервным источником сигналов точного времени является УСВ-3. Корректировка времени происходит при превышении уставки коррекции времени. Уставка коррекции времени настраивается с учетом обеспечения допускаемой погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±1 с (параметр программируемый).
Резервный сервер ОАО «РЖД» оснащен устройством синхронизации времени УСВ-3. Периодичность сравнения показаний часов осуществляется не реже 1 раза в сутки. Корректировка времени происходит при превышении уставки коррекции времени. Уставка коррекции времени настраивается с учетом обеспечения допускаемой погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±1 с (параметр программируемый).
Основные УСПД ОАО «РЖД» синхронизируются от сервера ССВ-1Г посредством ntp-сервера. Периодичность сравнения показаний часов осуществляется не реже 1 раза в сутки. Корректировка времени компонентов АИИС КУЭ происходит при превышении уставки коррекции времени. Уставка коррекции времени настраивается с учетом обеспечения допускаемой погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±2 с (параметр программируемый).
Резервные УСПД ОАО «РЖД» синхронизируются от резевного сервера ОАО «РЖД». Периодичность сравнения показаний часов осуществляется не реже 1 раза в сутки. Корректировка времени компонентов АИИС КУЭ происходит при превышении уставки коррекции времени. Уставка коррекции времени настраивается с учетом обеспечения допускаемой погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±2 с (параметр программируемый).
Счетчики синхронизируются от УСПД (основных и/или резервных) ОАО «РЖД». Сравнение показаний часов счетчиков и УСПД происходит при каждом сеансе связи «счетчик -УСПД». Корректировка времени компонентов АИИС КУЭ происходит при превышении уставки коррекции времени. Уставка коррекции времени настраивается с учетом обеспечения допускаемой погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±2 с (параметр программируемый).
Журналы событий счетчиков, УСПД и серверов отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции и (или) величины коррекции времени, на которую был скорректирован компонент.
Знак поверки наносится на свидетельство о поверке. Заводской номер средства измерений наносится в формуляр АИИС КУЭ типографским способом.
Идентификационные данные метрологически значимой части ПО представлены в таблицах 1 - 3.
Таблица 1 - Идентификационные данные ПО «Энергия Альфа 2»
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Энергия Альфа 2 |
| Номер версии (идентификационный номер) ПО | не ниже 2.0.0.2 |
| Цифровой идентификатор ПО (MD 5, enalpha.exe) | 17e63d59939159ef304b8ff63121df60 |
Таблица 2 - Идентификационные данные ПО «АльфаЦЕНТР»
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | АльфаЦЕНТР |
| Номер версии (идентификационный номер) ПО | не ниже 12.01 |
| Цифровой идентификатор ПО (MD 5, ac metrology.dll ) | 3E73 6B7F3 80863F44CC8E6F7BD211C54 |
Таблица 3 - Идентификационные данные ПО «ГОРИЗОНТ»
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ГОРИЗОНТ |
| Номер версии (идентификационный номер) ПО | не ниже 1.13 |
| Цифровой идентификатор ПО | 54 b0 a6 5f cd d6 b7 13 b2 0f ff 43 65 5d a8 1b |
Уровень защиты ПО «АльфаЦЕНТР» от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Уровень защиты ПО «Энергия Альфа 2», ПО «ГОРИЗОНТ» от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Конструкция средства измерений исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Состав ИК АИИС КУЭ, метрологические и технические характеристики ИК АИИС КУЭ приведены в таблицах 4 - 6.

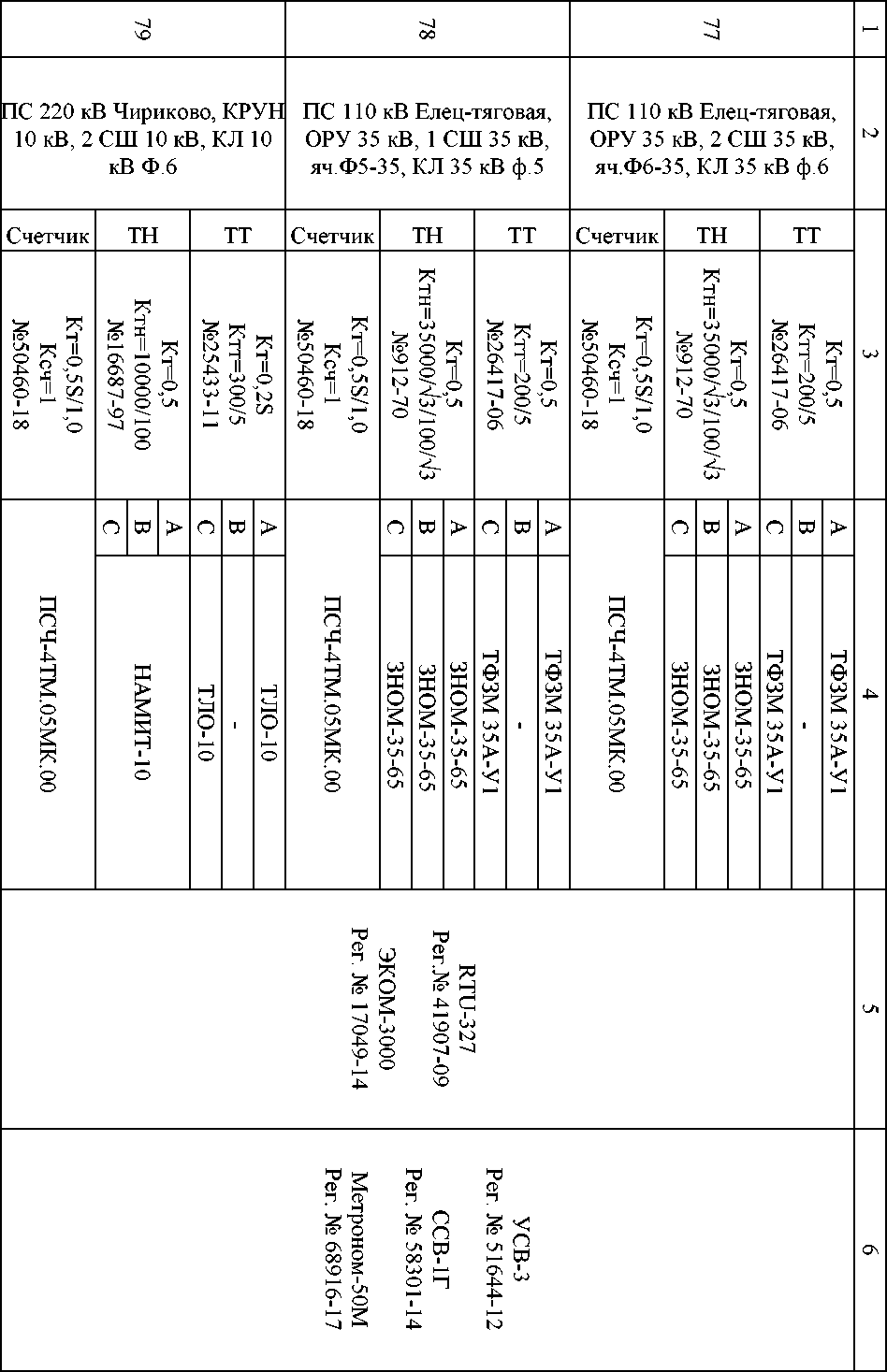

Таблица 4 - Состав ИК АИИС КУЭ, основные метрологические и технические характеристики ИК АИИС КУЭ
| Номер ИК | Наименование объекта учета | Состав ИК АИИС КУЭ | |||||
| Вид СИ, класс точности, коэффициент трансформации, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (рег. №) | Обозначение, тип | ИВКЭ | УССВ | ||||
| 1 | 2 | 3 | 4 | 5 | 6 | ||
| 1 | ПС 110 кВ Виленки, РУ 35 кВ, ВЛ 35 кВ Виленки - Коровино 1 | II | Кт=0,5 Ктт=150/5 №17552-98 | А | ТФМ-35-II | RTU-327 Рег.№ 41907-09 RTU-327 Рег.№19495-03 ЭКОМ-3000 Рег. № 17049-14 | УСВ-3 Рег. № 51644-12 ССВ-1Г Рег. № 58301-14 Метроном-50М Рег. № 68916-17 |
| В | ТФМ-35-II | ||||||
| С | ТФМ-35-II | ||||||
| ТН | Кт=0,5 Ктн=35000/100 №19813-00 | А | НАМИ-35 УХЛ1 | ||||
| В | |||||||
| С | |||||||
| Счетчик | Кт=0,28/0,5 Ксч=1 №27524-04 | СЭТ-4ТМ.03 | |||||
| 2 | ПС 110 кВ Виленки, ОРУ 110 кВ, ввод 110 кВ Т2 | II | Кт=0,28 Ктт=100/1 №23256-05 | А | ТБМО-110 УХЛ1 | ||
| В | ТБМО-110 УХЛ1 | ||||||
| С | ТБМО-110 УХЛ1 | ||||||
| ТН | Кт=0,5 Ктн=110000/^3/100/^3 №1188-84,14205-94, 1188-84 | А | НКФ110-83У1 | ||||
| В | НКФ-110-57 У1 | ||||||
| С | НКФ110-83У1 | ||||||
| Счетчик | Кт=0,28/0,5 Ксч=1 №27524-04 | СЭТ-4ТМ.03 | |||||
| 1 | 2 | 3 | 4 | 5 | 6 | ||
| 3 | ПС 110 кВ Виленки, ОРУ 110 кВ, ввод 110 кВ Т1 | II | Kt=0,2S Ктт=100/1 №23256-05 | А | ТБМО-110 УХЛ1 | RTU-327 Рег№ 41907-09 RTU-327 Рег.№19495-03 ЭКОМ-3000 Рег. № 17049-14 | УСВ-3 Рег. № 51644-12 ССВ-1Г Рег. № 58301-14 Метроном-50М Рег. № 68916-17 |
| В | ТБМО-110 УХЛ1 | ||||||
| С | ТБМО-110 УХЛ1 | ||||||
| ТН | Кт=0,2 Ктн=110000/^3/100/^3 №24218-03 | А | НАМИ-110 УХЛ1 | ||||
| В | НАМИ-110 УХЛ1 | ||||||
| С | НАМИ-110 УХЛ1 | ||||||
| Счетчик | Кт=0,28/0,5 Ксч=1 №27524-04 | СЭТ-4ТМ.03 | |||||
| 4 | ПС 110 кВ Денежниково, ОРУ 110 кВ, ввод 110 кВ Т1 | II | Кт=0,28 Ктт=100/1 №40088-08 | А | VAU-123 | ||
| В | VAU-123 | ||||||
| С | VAU-123 | ||||||
| ТН | Кт=0,2 Ктн=110000/^3/100/^3 №40088-08 | А | VAU-123 | ||||
| В | VAU-123 | ||||||
| С | VAU-123 | ||||||
| Счетчик | Кт=0,28/0,5 Ксч=1 №36697-08 | СЭТ-4ТМ.03М.16 | |||||
| 5 | ПС 110 кВ Денежниково, ОРУ 110 кВ, ввод 110 кВ Т2 | II | Кт=0,28 Ктт=100/1 №40088-08 | А | VAU-123 | ||
| В | VAU-123 | ||||||
| С | VAU-123 | ||||||
| ТН | Кт=0,2 Ктн=110000/^3/100/^3 №40088-08 | А | VAU-123 | ||||
| В | VAU-123 | ||||||
| С | VAU-123 | ||||||
| Счетчик | Кт=0,28/0,5 Ксч=1 №36697-08 | СЭТ-4ТМ.03М.16 | |||||
| 1 | 2 | 3 | 4 | 5 | 6 | ||
| 6 | ПС 110 кВ Житово, ОРУ 110 кВ, ввод 110 кВ Т2 | II | Kt=0,2S Ктт=150/1 №23256-05 | А | ТБМО-110 УХЛ1 | RTU-327 Рег№ 41907-09 RTU-327 Рег№19495-03 ЭКОМ-3000 Рег. № 17049-14 | УСВ-3 Рег. № 51644-12 ССВ-1Г Рег. № 58301-14 Метроном-50М Рег. № 68916-17 |
| В | ТБМО-110 УХЛ1 | ||||||
| С | ТБМО-110 УХЛ1 | ||||||
| ТН | Кт=0,5 Ктн=110000/^3/100/^3 №1188-84 | А | НКФ110-83У1 | ||||
| В | НКФ110-83У1 | ||||||
| С | НКФ110-83У1 | ||||||
| Счетчик | Кт=0,28/0,5 Ксч=1 №27524-04 | СЭТ-4ТМ.03 | |||||
| 7 | ПС 110 кВ Житово, ОРУ 110 кВ, ввод 110 кВ Т1 | II | Кт=0,28 Ктт=150/1 №23256-05 | А | ТБМО-110 УХЛ1 | ||
| В | ТБМО-110 УХЛ1 | ||||||
| С | ТБМО-110 УХЛ1 | ||||||
| ТН | Кт=0,5 Ктн=110000/^3/100/^3 №1188-84 | А | НКФ110-83У1 | ||||
| В | НКФ110-83У1 | ||||||
| С | НКФ110-83У1 | ||||||
| Счетчик | Кт=0,28/0,5 Ксч=1 №27524-04 | СЭТ-4ТМ.03 | |||||
| 8 | ПС 110 кВ Истодники, ОРУ 110 кВ, ввод 110 кВ Т2 | II | Кт=0,28 Ктт=150/1 №23256-05 | А | ТБМО-110 УХЛ1 | ||
| В | ТБМО-110 УХЛ1 | ||||||
| С | ТБМО-110 УХЛ1 | ||||||
| ТН | Кт=0,5 Ктн=110000/^3/100/^3 №1188-84 | А | НКФ110-83У1 | ||||
| В | НКФ110-83У1 | ||||||
| С | НКФ110-83У1 | ||||||
| Счетчик | Кт=0,28/0,5 Ксч=1 №27524-04 | СЭТ-4ТМ.03 | |||||
| 1 | 2 | 3 | 4 | 5 | 6 | ||
| 9 | ПС 110 кВ Истодники, РУ 10 кВ, ф.№7 | II | Kt=0,2S Ktt=150/5 №25433-03 | А | ТЛО-10 | RTU-327 Рег.№ 41907-09 RTU-327 Рег.№19495-03 ЭКОМ-3000 Рег. № 17049-14 | УСВ-3 Рег. № 51644-12 ССВ-1Г Рег. № 58301-14 Метроном-50М Рег. № 68916-17 |
| В | - | ||||||
| С | ТЛО-10 | ||||||
| ТН | Кт=0,5 Ктн=10000/100 №20186-05 | А | НАМИ-10-95УХЛ2 | ||||
| В | |||||||
| С | |||||||
| Счетчик | Kt=0,5S/1,0 Ксч=1 №16666-97 | EA05RL-P1B-3 | |||||
| 10 | ПС 110 кВ Истодники, ОРУ 110 кВ, ввод 110 кВ Т1 | II | Kt=0,2S Ktt=150/1 №23256-05 | А | ТБМО-110 УХЛ1 | ||
| В | ТБМО-110 УХЛ1 | ||||||
| С | ТБМО-110 УХЛ1 | ||||||
| ТН | Kt=0,5 Kth=110000/V3/100/V3 №1188-84 | А | НКФ110-83У1 | ||||
| В | НКФ110-83У1 | ||||||
| С | НКФ110-83У1 | ||||||
| Счетчик | Kt=0,2S/0,5 Ксч=1 №27524-04 | СЭТ-4ТМ.03 | |||||
| 11 | ПС 110 кВ Кустаревка, ОРУ 110 кВ, ввод 110 кВ Т2 | II | Kt=0,2S Ktt=200/1 №40088-08 | А | VAU-123 | ||
| В | VAU-123 | ||||||
| С | VAU-123 | ||||||
| ТН | Кт=0,2 Kth=110000/V3/100/V3 №40088-08 | А | VAU-123 | ||||
| В | VAU-123 | ||||||
| С | VAU-123 | ||||||
| Счетчик | Kt=0,2S/0,5 Ксч=1 №31857-06 | A1802RALQ-P4GB-DW-4 | |||||
| 1 | 2 | 3 | 4 | 5 | 6 | ||
| 12 | ПС 110 кВ Кустаревка, ОРУ 110 кВ, ввод 110 кВ Т1 | II | Kt=0,2S Ктт=200/1 №40088-08 | А | VAU-123 | RTU-327 Рег.№ 41907-09 RTU-327 Рег.№19495-03 ЭКОМ-3000 Рег. № 17049-14 | УСВ-3 Рег. № 51644-12 ССВ-1Г Рег. № 58301-14 Метроном-50М Рег. № 68916-17 |
| В | VAU-123 | ||||||
| С | VAU-123 | ||||||
| ТН | Кт=0,2 Ктн=110000/^3/100/^3 №40088-08 | А | VAU-123 | ||||
| В | VAU-123 | ||||||
| С | VAU-123 | ||||||
| Счетчик | Кт=0,28/0,5 Ксч=1 №31857-06 | A1802RALQ-P4GB-DW-4 | |||||
| 13 | ПС 110 кВ Лесок, ОРУ 110 кВ, ввод 110 кВ Т2 | II | Кт=0,28 Ктт=200/1 №23256-05 | А | ТБМО-110 УХЛ1 | ||
| В | ТБМО-110 УХЛ1 | ||||||
| С | ТБМО-110 УХЛ1 | ||||||
| ТН | Кт=0,2 Ктн=110000/^3/100/^3 №24218-03 | А | НАМИ-110 УХЛ1 | ||||
| В | НАМИ-110 УХЛ1 | ||||||
| С | НАМИ-110 УХЛ1 | ||||||
| Счетчик | Кт=0,28/0,5 Ксч=1 №27524-04 | СЭТ-4ТМ.03 | |||||
| 14 | ПС 110 кВ Лесок, ОРУ 110 кВ, ввод 110 кВ Т1 | II | Кт=0,28 Ктт=200/1 №23256-05 | А | ТБМО-110 УХЛ1 | ||
| В | ТБМО-110 УХЛ1 | ||||||
| С | ТБМО-110 УХЛ1 | ||||||
| ТН | Кт=0,2 Ктн=110000/^3/100/^3 №24218-03 | А | НАМИ-110 УХЛ1 | ||||
| В | НАМИ-110 УХЛ1 | ||||||
| С | НАМИ-110 УХЛ1 | ||||||
| Счетчик | Кт=0,28/0,5 Ксч=1 №27524-04 | СЭТ-4ТМ.03 | |||||
| 1 | 2 | 3 | 4 | 5 | 6 | ||
| 15 | ПС 110 кВ Лесок, РУ 10 кВ, яч. №8, Ф. №8 | II | Кт=О,5 Ктт=6ОО/5 №1261-59 | А | ТПОЛ-1О | RTU-327 Рег.№ 419О7-О9 RTU-327 Рег.№19495-О3 ЭКОМ-3ООО Рег. № 17О49-14 | УСВ-3 Рег. № 51644-12 ССВ-1Г Рег. № 583О1-14 Метроном-5ОМ Рег. № 68916-17 |
| В | - | ||||||
| С | ТПОЛ-1О | ||||||
| ТН | Кт=О,5 Ктн=10000/100 №831-69 | А | НТМИ-1О-66 | ||||
| В | |||||||
| С | |||||||
| Счетчик | Kt=0,5S/1,0 Ксч=1 №16666-97 | EA05RL-P1B-3 | |||||
| 16 | ПС 110 кВ Лесок, РУ 10 кВ, ф.№5 | II | Kt=0,2S Ктт=4ОО/5 №30709-05 | А | ТЛП-1О | ||
| В | - | ||||||
| С | ТЛП-1О | ||||||
| ТН | Кт=О,5 Ктн=10000/100 №831-69 | А | НТМИ-1О-66 | ||||
| В | |||||||
| С | |||||||
| Счетчик | Kt=0,5S/1,0 Ксч=1 №16666-97 | EA05RL-P1B-3 | |||||
| 17 | ПС 110 кВ Листвянка, РУ 10 кВ, ф. №7 | II | Kt=0,2S Ktt=300/5 №25433-06 | А | ТЛО-1О | ||
| В | - | ||||||
| С | ТЛО-1О | ||||||
| ТН | Кт=О,5 Ктн=10000/100 №2О186-О5 | А | НАМИ-1О-95УХЛ2 | ||||
| В | |||||||
| С | |||||||
| Счетчик | Kt=0,5S/1,0 Ксч=1 №16666-97 | EA05RL-P1B-3 | |||||
| 1 | 2 | 3 | 4 | 5 | 6 | ||
| 18 | ПС 110 кВ Листвянка, РУ 10 кВ, ф. №9 | II | Кт=0,5 Ктт=150/5 №1276-59 | А | ТПЛ-10 | RTU-327 Рег.№ 41907-09 RTU-327 Рег.№19495-03 ЭКОМ-3000 Рег. № 17049-14 | УСВ-3 Рег. № 51644-12 ССВ-1Г Рег. № 58301-14 Метроном-50М Рег. № 68916-17 |
| В | - | ||||||
| С | ТПЛ-10 | ||||||
| ТН | Кт=0,5 Ктн=10000/100 №20186-05 | А В С | НАМИ-10-95УХЛ2 | ||||
| Счетчик | Kt=0,5S/1,0 Ксч=1 №16666-97 | EA05RL-P1B-3 | |||||
| 19 | ПС 110 кВ Листвянка, РУ 10 кВ, ф. №6 | II | Kt=0,2S Ktt=100/5 №30709-07 | А | ТЛП-10 | ||
| В | - | ||||||
| С | ТЛП-10 | ||||||
| ТН | Кт=0,5 Ктн=10000/100 №20186-05 | А В С | НАМИ-10-95УХЛ2 | ||||
| Счетчик | Kt=0,5S/1,0 Ксч=1 №16666-97 | EA05RL-P1B-3 | |||||
| 20 | ПС 110 кВ Листвянка, РУ 10 кВ, ф. №8 | II | Kt=0,2S Ktt=200/5 №25433-03 | А | ТЛО-10 | ||
| В | - | ||||||
| С | ТЛО-10 | ||||||
| ТН | Кт=0,5 Ктн=10000/100 №20186-05 | А В С | НАМИ-10-95УХЛ2 | ||||
| Счетчик | Kt=0,5S/1,0 Ксч=1 №16666-97 | EA05RL-P1B-3 | |||||
| 1 | 2 | 3 | 4 | 5 | 6 | ||
| 21 | ПС 110 кВ Листвянка, РУ 10 кВ, ф. №10 | II | Кт=0,5 Ктт=300/5 №1276-59 | А | ТПЛ-10 | RTU-327 Рег.№ 41907-09 RTU-327 Рег.№19495-03 ЭКОМ-3000 Рег. № 17049-14 | УСВ-3 Рег. № 51644-12 ССВ-1Г Рег. № 58301-14 Метроном-50М Рег. № 68916-17 |
| В | - | ||||||
| С | ТПЛ-10 | ||||||
| ТН | Кт=0,5 Ктн=10000/100 №20186-05 | А В С | НАМИ-10-95 УХЛ2 | ||||
| Счетчик | Kt=0,5S/1,0 Ксч=1 №16666-97 | EA05RL-P1B-3 | |||||
| 22 | ПС 110 кВ Листвянка, ОРУ 110 кВ, ввод 110 кВ Т1 | II | Kt=0,2S Ктт=100/1 №23256-05 | А | ТБМО-110 УХЛ1 | ||
| В | ТБМО-110 УХЛ1 | ||||||
| С | ТБМО-110 УХЛ1 | ||||||
| ТН | Кт=0,5 Ктн=110000/^3/100/^3 №14205-94 | А | НКФ-110-57 У1 | ||||
| В | НКФ-110-57 У1 | ||||||
| С | НКФ-110-57 У1 | ||||||
| Счетчик | Kt=0,2S/0,5 Ксч=1 №27524-04 | СЭТ-4ТМ.03 | |||||
| 23 | ПС 110 кВ Листвянка, ОРУ 110 кВ, ввод 110 кВ Т2 | II | Kt=0,2S Ктт=100/1 №23256-05 | А | ТБМО-110 УХЛ1 | ||
| В | ТБМО-110 УХЛ1 | ||||||
| С | ТБМО-110 УХЛ1 | ||||||
| ТН | Кт=0,5 Ктн=110000/^3/100/^3 №14205-94 | А | НКФ-110-57 У1 | ||||
| В | НКФ-110-57 У1 | ||||||
| С | НКФ-110-57 У1 | ||||||
| Счетчик | Kt=0,2S/0,5 Ксч=1 №27524-04 | СЭТ-4ТМ.03 | |||||
| 1 | 2 | 3 | 4 | 5 | 6 | ||
| 24 | ПС 110 кВ Мшанка, РУ 10 кВ, Ф.№5 10 кВ Березняги | II | Kt=0,2S Ктт=100/5 №25433-03 | А | ТЛО-10 | RTU-327 Рег№ 41907-09 RTU-327 Рег.№19495-03 ЭКОМ-3000 Рег. № 17049-14 | УСВ-3 Рег. № 51644-12 ССВ-1Г Рег. № 58301-14 Метроном-50М Рег. № 68916-17 |
| В | - | ||||||
| С | ТЛО-10 | ||||||
| ТН | Кт=0,5 Ктн=10000/100 №831-53 | А В С | НТМИ-10 | ||||
| Счетчик | Kt=0,5S/1,0 Ксч=1 №16666-97 | EA05RL-P1B-3 | |||||
| 25 | ПС 110 кВ Мшанка, ОРУ 110 кВ, ввод 110 кВ Т2 | II | Kt=0,2S Ktt=150/1 №23256-05 | А | ТБМО-110 УХЛ1 | ||
| В | ТБМО-110 УХЛ1 | ||||||
| С | ТБМО-110 УХЛ1 | ||||||
| ТН | Кт=0,2 Ктн=110000/^3/100/^3 №24218-03 | А | НАМИ-110 УХЛ1 | ||||
| В | НАМИ-110 УХЛ1 | ||||||
| С | НАМИ-110 УХЛ1 | ||||||
| Счетчик | Kt=0,2S/0,5 Ксч=1 №27524-04 | СЭТ-4ТМ.03 | |||||
| 26 | ПС 110 кВ Мшанка, ОРУ 110 кВ, ввод 110 кВ Т1 | II | Kt=0,2S Ktt=150/1 №23256-05 | А | ТБМО-110 УХЛ1 | ||
| В | ТБМО-110 УХЛ1 | ||||||
| С | ТБМО-110 УХЛ1 | ||||||
| ТН | Кт=0,2 Ктн=110000/^3/100/^3 №24218-03 | А | НАМИ-110 УХЛ1 | ||||
| В | НАМИ-110 УХЛ1 | ||||||
| С | НАМИ-110 УХЛ1 | ||||||
| Счетчик | Kt=0,2S/0,5 Ксч=1 №27524-04 | СЭТ-4ТМ.03 | |||||
| 1 | 2 | 3 | 4 | 5 | 6 | ||
| 27 | ПС 110 кВ Назаровка, ОРУ 110 кВ, ввод 110 кВ Т1 | II | Kt=0,2S Ктт=100/1 №23256-05 | А | ТБМО-110 УХЛ1 | RTU-327 Рег.№ 41907-09 RTU-327 Рег.№19495-03 ЭКОМ-3000 Рег. № 17049-14 | УСВ-3 Рег. № 51644-12 ССВ-1Г Рег. № 58301-14 Метроном-50М Рег. № 68916-17 |
| В | ТБМО-110 УХЛ1 | ||||||
| С | ТБМО-110 УХЛ1 | ||||||
| ТН | Кт=0,2 Ктн=110000/^3/100/^3 №24218-08 | А | НАМИ-110 УХЛ1 | ||||
| В | НАМИ-110 УХЛ1 | ||||||
| С | НАМИ-110 УХЛ1 | ||||||
| Счетчик | Кт=0,28/0,5 Ксч=1 №27524-04 | СЭТ-4ТМ.03 | |||||
| 28 | ПС 110 кВ Назаровка, ОРУ 110 кВ, ввод 110 кВ Т2 | II | Кт=0,28 Ктт=100/1 №23256-05 | А | ТБМО-110 УХЛ1 | ||
| В | ТБМО-110 УХЛ1 | ||||||
| С | ТБМО-110 УХЛ1 | ||||||
| ТН | Кт=0,2 Ктн=110000/^3/100/^3 №24218-08 | А | НАМИ-110 УХЛ1 | ||||
| В | НАМИ-110 УХЛ1 | ||||||
| С | НАМИ-110 УХЛ1 | ||||||
| Счетчик | Кт=0,28/0,5 Ксч=1 №27524-04 | СЭТ-4ТМ.03 | |||||
| 29 | ПС 110 кВ Нижне-Мальцево, ОРУ 110 кВ, ввод 110 кВ Т1 | II | Кт=0,28 Ктт=100/1 №23256-05 | А | ТБМО-110 УХЛ1 | ||
| В | ТБМО-110 УХЛ1 | ||||||
| С | ТБМО-110 УХЛ1 | ||||||
| ТН | Кт=0,2 Ктн=110000/^3/100/^3 №24218-08 | А | НАМИ-110 УХЛ1 | ||||
| В | НАМИ-110 УХЛ1 | ||||||
| С | НАМИ-110 УХЛ1 | ||||||
| Счетчик | Кт=0,28/0,5 Ксч=1 №36697-17 | СЭТ-4ТМ.03М | |||||
| 1 | 2 | 3 | 4 | 5 | 6 | ||
| 30 | ПС 110 кВ Нижне-Мальцево, ОРУ 110 кВ, ввод 110 кВ Т2 | II | Kt=0,2S Ктт=100/1 №23256-05 | А | ТБМО-110 УХЛ1 | RTU-327 Рег№ 41907-09 RTU-327 Рег.№19495-03 ЭКОМ-3000 Рег. № 17049-14 | УСВ-3 Рег. № 51644-12 ССВ-1Г Рег. № 58301-14 Метроном-50М Рег. № 68916-17 |
| В | ТБМО-110 УХЛ1 | ||||||
| С | ТБМО-110 УХЛ1 | ||||||
| ТН | Кт=0,2 Ктн=110000/^3/100/^3 №24218-08 | А | НАМИ-110 УХЛ1 | ||||
| В | НАМИ-110 УХЛ1 | ||||||
| С | НАМИ-110 УХЛ1 | ||||||
| Счетчик | Кт=0,28/0,5 Ксч=1 №27524-04 | СЭТ-4ТМ.03 | |||||
| 31 | ПС 110 кВ Перевлес, ОРУ 110 кВ, ввод 110 кВ Т2 | II | Кт=0,28 Ктт=100/1 №23256-05 | А | ТБМО-110 УХЛ1 | ||
| В | ТБМО-110 УХЛ1 | ||||||
| С | ТБМО-110 УХЛ1 | ||||||
| ТН | Кт=0,5 Ктн=110000/^3/100/^3 №14205-94 | А | НКФ-110-57 У1 | ||||
| В | НКФ-110-57 У1 | ||||||
| С | НКФ-110-57 У1 | ||||||
| Счетчик | Кт=0,28/0,5 Ксч=1 №27524-04 | СЭТ-4ТМ.03 | |||||
| 32 | ПС 110 кВ Перевлес, ОРУ 110 кВ, ввод 110 кВ Т1 | II | Кт=0,5 Ктт=150/5 №2793-71 | А | ТФНД-110М | ||
| В | ТФНД-110М | ||||||
| С | ТФНД-110М | ||||||
| ТН | Кт=0,5 Ктн=110000/^3/100/^3 №14205-94 | А | НКФ-110-57 У1 | ||||
| В | НКФ-110-57 У1 | ||||||
| С | НКФ-110-57 У1 | ||||||
| Счетчик | Кт=0,28/0,5 Ксч=1 №27524-04 | СЭТ-4ТМ.03 | |||||
| 1 | 2 | 3 | 4 | 5 | 6 | ||
| 33 | ПС 110 кВ Рыбное, ОРУ 110 кВ, ввод 110 кВ Т2 | II | Kt=0,2S Ктт=100/1 №23256-05 | А | ТБМО-110 УХЛ1 | RTU-327 Рег.№ 41907-09 RTU-327 Рег.№19495-03 ЭКОМ-3000 Рег. № 17049-14 | УСВ-3 Рег. № 51644-12 ССВ-1Г Рег. № 58301-14 Метроном-50М Рег. № 68916-17 |
| В | ТБМО-110 УХЛ1 | ||||||
| С | ТБМО-110 УХЛ1 | ||||||
| ТН | Кт=0,5 Ктн=110000/^3/100/^3 №14205-94 | А | НКФ-110-57 У1 | ||||
| В | НКФ-110-57 У1 | ||||||
| С | НКФ-110-57 У1 | ||||||
| Счетчик | Кт=0,28/0,5 Ксч=1 №27524-04 | СЭТ-4ТМ.03 | |||||
| 34 | ПС 110 кВ Рыбное, ОРУ 110 кВ, ввод 110 кВ Т1 | II | Кт=0,28 Ктт=100/1 №23256-05 | А | ТБМО-110 УХЛ1 | ||
| В | ТБМО-110 УХЛ1 | ||||||
| С | ТБМО-110 УХЛ1 | ||||||
| ТН | Кт=0,5 Ктн=110000/^3/100/^3 №14205-94 | А | НКФ-110-57 У1 | ||||
| В | НКФ-110-57 У1 | ||||||
| С | НКФ-110-57 У1 | ||||||
| Счетчик | Кт=0,28/0,5 Ксч=1 №27524-04 | СЭТ-4ТМ.03 | |||||
| 35 | ПС 110 кВ Ряжск, КРУН 10 кВ, ф. №9 | II | Кт=0,5 Ктт=300/5 №1276-59 | А | ТПЛ-10 | ||
| В | - | ||||||
| С | ТПЛ-10 | ||||||
| ТН | Кт=0,5 Ктн=10000/100 №831-53 | А | НТМИ-10 | ||||
| В | |||||||
| С | |||||||
| Счетчик | Кт=0,58/1,0 Ксч=1 №16666-97 | EA05RL-P1B-3 | |||||
| 1 | 2 | 3 | 4 | 5 | 6 | ||
| 36 | ПС 110 кВ Ряжск, КРУН 10 кВ, ф. №10 | II | Kt=0,2S Ktt=100/5 №30709-05 | А | ТЛП-10 | RTU-327 Рег.№ 41907-09 RTU-327 Рег.№19495-03 ЭКОМ-3000 Рег. № 17049-14 | УСВ-3 Рег. № 51644-12 ССВ-1Г Рег. № 58301-14 Метроном-50М Рег. № 68916-17 |
| В | - | ||||||
| С | ТЛП-10 | ||||||
| ТН | Кт=0,5 Ктн=10000/100 №831-53 | А | НТМИ-10 | ||||
| В | |||||||
| С | |||||||
| Счетчик | Kt=0,5S/1,0 Ксч=1 №16666-97 | EA05RL-P1B-3 | |||||
| 37 | ПС 110 кВ Ряжск, КРУН 10 кВ, ф. №11 | II | Кт=0,5 Ktt=150/5 №1276-59 | А | ТПЛ-10 | ||
| В | - | ||||||
| С | ТПЛ-10 | ||||||
| ТН | Кт=0,5 Ктн=10000/100 №831-53 | А | НТМИ-10 | ||||
| В | |||||||
| С | |||||||
| Счетчик | Kt=0,5S/1,0 Ксч=1 №16666-97 | EA05RL-P1B-3 | |||||
| 38 | ПС 110 кВ Ряжск, КРУН 10 кВ, ф. №13 | II | Кт=0,5 Ktt=400/5 №1856-63 | А | ТВЛМ-10 | ||
| В | - | ||||||
| С | ТВЛМ-10 | ||||||
| ТН | Kt=0,5 Ктн=10000/100 №831-53 | А | НТМИ-10 | ||||
| В | |||||||
| С | |||||||
| Счетчик | Kt=0,5S/1,0 Ксч=1 №16666-97 | EA05RL-P1B-3 | |||||
| 1 | 2 | 3 | 4 | 5 | 6 | ||
| 39 | ПС 110 кВ Ряжск, КРУН 10 кВ, ф. №14 | II | Кт=0,5 Ktt=400/5 №1856-63,2363-68 | А | ТВЛМ-10 | RTU-327 Рег.№ 41907-09 RTU-327 Рег.№19495-03 ЭКОМ-3000 Рег. № 17049-14 | УСВ-3 Рег. № 51644-12 ССВ-1Г Рег. № 58301-14 Метроном-50М Рег. № 68916-17 |
| В | - | ||||||
| С | ТПЛМ-10 | ||||||
| ТН | Кт=0,5 Ктн=10000/100 №831-53 | А | НТМИ-10 | ||||
| В | |||||||
| С | |||||||
| Счетчик | Kt=0,5S/1,0 Ксч=1 №16666-97 | EA05RL-P1B-3 | |||||
| 40 | ПС 110 кВ Ряжск, КРУН 10 кВ, ф. №15 | II | Кт=0,5 Ktt=150/5 №2473-69 | А | ТЛМ-10 | ||
| В | - | ||||||
| С | ТЛМ-10 | ||||||
| ТН | Кт=0,5 Ктн=10000/100 №831-53 | А | НТМИ-10 | ||||
| В | |||||||
| С | |||||||
| Счетчик | Kt=0,5S/1,0 Ксч=1 №16666-97 | EA05RL-P1B-3 | |||||
| 41 | ПС 110 кВ Ряжск, КРУН 10 кВ, ф. №16 | II | Kt=0,2S Ktt=300/5 №25433-03 | А | ТЛО-10 | ||
| В | - | ||||||
| С | ТЛО-10 | ||||||
| ТН | Kt=0,5 Ктн=10000/100 №831-53 | А | НТМИ-10 | ||||
| В | |||||||
| С | |||||||
| Счетчик | Kt=0,5S/1,0 Ксч=1 №16666-97 | EA05RL-P1B-3 | |||||
| 1 | 2 | 3 | 4 | 5 | 6 | ||
| 42 | ПС 110 кВ Ряжск, КРУН 10 кВ, ф. №17 | II | Кт=0,5 Ktt=150/5 № 2473-69 | А | ТЛМ-10 | RTU-327 Рег№ 41907-09 RTU-327 Рег№19495-03 ЭКОМ-3000 Рег. № 17049-14 | УСВ-3 Рег. № 51644-12 ССВ-1Г Рег. № 58301-14 Метроном-50М Рег. № 68916-17 |
| В | - | ||||||
| С | ТЛМ-10 | ||||||
| ТН | Кт=0,5 Ктн=10000/100 №831-53 | А | НТМИ-10 | ||||
| В | |||||||
| С | |||||||
| Счетчик | Kt=0,5S/1,0 Ксч=1 №16666-97 | EA05RL-P1B-3 | |||||
| 43 | ПС 110 кВ Ряжск, КРУН 10 кВ, ф. №18 | II | Kt=0,2S Ktt=150/5 №25433-03 | А | ТЛО-10 | ||
| В | - | ||||||
| С | ТЛО-10 | ||||||
| ТН | Kt=0,5 Ктн=10000/100 №831-53 | А | НТМИ-10 | ||||
| В | |||||||
| С | |||||||
| Счетчик | Kt=0,5S/1,0 Ксч=1 №16666-97 | EA05RL-P1B-3 | |||||
| 44 | ПС 110 кВ Ряжск, ОРУ 110 кВ, ввод 110 кВ Т1 | II | Kt=0,2S Ktt=200/1 №23256-05 | А | ТБМО-110 УХЛ1 | ||
| В | ТБМО-110 УХЛ1 | ||||||
| С | ТБМО-110 УХЛ1 | ||||||
| ТН | Kt=0,2 Kth=110000/V3/100/V3 №24218-03 | А | НАМИ-110 УХЛ1 | ||||
| В | НАМИ-110 УХЛ1 | ||||||
| С | НАМИ-110 УХЛ1 | ||||||
| Счетчик | Kt=0,2S/0,5 Ксч=1 №27524-04 | СЭТ-4ТМ.03 | |||||
| 1 | 2 | 3 | 4 | 5 | 6 | ||
| 45 | ПС 110 кВ Ряжск, ОРУ 110 кВ, ввод 110 кВ Т2 | II | Kt=0,2S Ктт=200/1 №23256-05 | А | ТБМО-110 УХЛ1 | RTU-327 Рег№ 41907-09 RTU-327 Рег№19495-03 ЭКОМ-3000 Рег. № 17049-14 | УСВ-3 Рег. № 51644-12 ССВ-1Г Рег. № 58301-14 Метроном-50М Рег. № 68916-17 |
| В | ТБМО-110 УХЛ1 | ||||||
| С | ТБМО-110 УХЛ1 | ||||||
| ТН | Кт=0,2 Ктн=110000/^3/100/^3 №24218-03 | А | НАМИ-110 УХЛ1 | ||||
| В | НАМИ-110 УХЛ1 | ||||||
| С | НАМИ-110 УХЛ1 | ||||||
| Счетчик | Кт=0,28/0,5 Ксч=1 №27524-04 | СЭТ-4ТМ.03 | |||||
| 46 | ПС 110 кВ Ряжск, КРУН 10 кВ, ф. №7 | II | Кт=0,28 Ктт=300/5 №25433-03 | А | ТЛО-10 | ||
| В | - | ||||||
| С | ТЛО-10 | ||||||
| ТН | Кт=0,5 Ктн=10000/100 №831-53 | А | НТМИ-10 | ||||
| В | |||||||
| С | |||||||
| Счетчик | Кт=0,58/1,0 Ксч=1 №16666-97 | EA05RL-P1B-3 | |||||
| 47 | ПС 110 кВ Ряжск, КРУН 10 кВ, ф. №4 | II | Кт=0,5 Ктт=400/5 №1276-59 | А | ТПЛ-10 | ||
| В | - | ||||||
| С | ТПЛ-10 | ||||||
| ТН | Кт=0,5 Ктн=10000/100 №831-53 | А | НТМИ-10 | ||||
| В | |||||||
| С | |||||||
| Счетчик | Кт=0,58/1,0 Ксч=1 №16666-97 | EA05RL-P1B-3 | |||||
| 1 | 2 | 3 | 4 | 5 | 6 | ||
| 48 | ПС 110 кВ Ряжск, КРУН 10 кВ, ф. №3 | II | Кт=О,5 Ктт=100/5 №1276-59 | А | ТПЛ-10 | RTU-327 Рег№ 419О7-О9 RTU-327 Рег№19495-О3 ЭКОМ-3ООО Рег. № 17О49-14 | УСВ-3 Рег. № 51644-12 ССВ-1Г Рег. № 583О1-14 Метроном-5ОМ Рег. № 68916-17 |
| В | - | ||||||
| С | ТПЛ-10 | ||||||
| ТН | Кт=0,5 Ктн=10000/100 №831-53 | А | НТМИ-10 | ||||
| В | |||||||
| С | |||||||
| Счетчик | Kt=0,5S/1,0 Ксч=1 №16666-97 | EA05RL-P1B-3 | |||||
| 49 | ПС 110 кВ Ряжск, КРУН 10 кВ, ф. №6 | II | Kt=0,5 Ktt=150/5 №2363-68 | А | ТПЛМ-10 | ||
| В | - | ||||||
| С | ТПЛМ-10 | ||||||
| ТН | Kt=0,5 Kth=10000/100 №831-53 | А | НТМИ-10 | ||||
| В | |||||||
| С | |||||||
| Счетчик | Kt=0,5S/1,0 Ксч=1 №16666-97 | EA05RL-P1B-3 | |||||
| 50 | ПС 110 кВ Ушаково, ЗРУ 10 кВ, КЛ 10 кВ Ф.1 | II | Kt=0,2S Ktt=1000/5 №25433-03 | А | ТЛО-1О | ||
| В | - | ||||||
| С | ТЛО-1О | ||||||
| ТН | Kt=0,5 Kth=10000/100 №831-53 | А | НТМИ-10 | ||||
| В | |||||||
| С | |||||||
| Счетчик | Kt=0,5S/1,0 Ксч=1 №16666-97 | EA05RAL-P3B-3 | |||||
| 1 | 2 | 3 | 4 | 5 | 6 | ||
| 51 | ПС 110 кВ Ушаково, ОРУ 110 кВ, ввод 110 кВ Т2 | II | Kt=0,2S Ктт=200/1 №23256-05 | А | ТБМО-110 УХЛ1 | RTU-327 Рег.№ 41907-09 RTU-327 Рег.№19495-03 ЭКОМ-3000 Рег. № 17049-14 | УСВ-3 Рег. № 51644-12 ССВ-1Г Рег. № 58301-14 Метроном-50М Рег. № 68916-17 |
| В | ТБМО-110 УХЛ1 | ||||||
| С | ТБМО-110 УХЛ1 | ||||||
| ТН | Кт=0,2 Ктн=110000/^3/100/^3 №24218-03 | А | НАМИ-110 УХЛ1 | ||||
| В | НАМИ-110 УХЛ1 | ||||||
| С | НАМИ-110 УХЛ1 | ||||||
| Счетчик | Кт=0,28/0,5 Ксч=1 №27524-04 | СЭТ-4ТМ.03 | |||||
| 52 | ПС 110 кВ Урусово-тяговая, РУ-27,5 кВ, ф.ДПР-1 | II | Кт=0,5 Ктт=300/5 №26417-06 | А | ТФЗМ 35А-У1 | ||
| В | ТФЗМ 35А-У1 | ||||||
| С | - | ||||||
| ТН | Кт=0,5 Ктн=27500/100 №912-70 | А | ЗНОМ-35-65 | ||||
| В | ЗНОМ-35-65 | ||||||
| С | - | ||||||
| Счетчик | Кт=0,58/1,0 Ксч=1 №16666-97 | EA05RL-P2B-3 | |||||
| 53 | ПС 110 кВ Урусово-тяговая, РУ-27,5 кВ, ф.ДПР-2 | II | Кт=0,5 Ктт=300/5 №26417-06 | А | ТФЗМ 35А-У1 | ||
| В | ТФЗМ 35А-У1 | ||||||
| С | - | ||||||
| ТН | Кт=0,5 Ктн=27500/100 №912-70 | А | ЗНОМ-35-65 | ||||
| В | ЗНОМ-35-65 | ||||||
| С | - | ||||||
| Счетчик | Кт=0,58/1,0 Ксч=1 №16666-97 | EA05RL-P2B-3 | |||||
| 1 | 2 | 3 | 4 | 5 | 6 | |||
| 54 | ПС 110 кВ Урусово, КРУН 10 кВ, яч. №1, Ф. №1 | II | Кт=0,5 Ktt=200/5 №1276-59 | А | ТПЛ-10 | RTU-327 Рег.№ 41907-09 RTU-327 Рег.№19495-03 ЭКОМ-3000 Рег. № 17049-14 | УСВ-3 Рег. № 51644-12 ССВ-1Г Рег. № 58301-14 Метроном-50М Рег. № 68916-17 | |
| В | - | |||||||
| С | ТПЛ-10 | |||||||
| ТН | Кт=0,2 Ктн=10000/100 №57274-14 | А | НАМИ-10 | |||||
| В | ||||||||
| С | ||||||||
| Счетчик | Kt=0,2S/0,5 Ксч=1 №16666-97 | EA02RALX-P3B-4 | ||||||
| 55 | ПС 110 кВ Урусово, ОРУ 110 кВ, ввод 110 кВ Т2 | II | Kt=0,2S Ktt=150/1 №53609-13 | А | VAU 123 | |||
| В | VAU 123 | |||||||
| С | VAU 123 | |||||||
| ТН | Кт=0,2 Ктн=110000/^3/100/^3 №53609-13 | А | VAU 123 | |||||
| В | VAU 123 | |||||||
| С | VAU 123 | |||||||
| Счетчик | Kt=0,2S/0,5 Ксч=1 №27524-04 | СЭТ-4ТМ.03 | ||||||
| 56 | ПС 110 кВ Урусово, КРУН 10 кВ, яч. №4, Ф. №4 | II | Кт=0,5 Ktt=75/5 №1276-59 | А | ТПЛ-10 | |||
| В | - | |||||||
| С | ТПЛ-10 | |||||||
| ТН | Кт=0,2 Ктн=10000/100 №57274-14 | А В С | НАМИ-10 | |||||
| Счетчик | Kt=0,5S/1,0 Ксч=1 №16666-97 | EA05RL-P2B-3 | ||||||
| 1 | 2 | 3 | 4 | 5 | 6 | ||
| 57 | ПС 110 кВ Урусово, ОРУ 110 кВ, ввод 110 кВ Т1 | II | Kt=0,2S Ктт=150/1 №53609-13 | А | VAU 123 | RTU-327 Рег№ 41907-09 RTU-327 Рег№19495-03 ЭКОМ-3000 Рег. № 17049-14 | УСВ-3 Рег. № 51644-12 ССВ-1Г Рег. № 58301-14 Метроном-50М Рег. № 68916-17 |
| В | VAU 123 | ||||||
| С | VAU 123 | ||||||
| ТН | Кт=0,2 Ктн=110000/^3/100/^3 №53609-13 | А | VAU 123 | ||||
| В | VAU 123 | ||||||
| С | VAU 123 | ||||||
| Счетчик | Кт=0,28/0,5 Ксч=1 №27524-04 | СЭТ-4ТМ.03 | |||||
| 58 | ПС 110 кВ Урусово, КРУН 10 кВ, Ф.№3 | II | Кт=0,5 Ктт=300/5 №9143-01 | А | ТЛК10-5 | ||
| В | - | ||||||
| С | ТЛК10-5 | ||||||
| ТН | Кт=0,2 Ктн=10000/100 №57274-14 | А В С | НАМИ-10 | ||||
| Счетчик | Кт=0,58/1,0 Ксч=1 №16666-97 | EA05RL-P2B-3 | |||||
| 59 | ПС 110 кВ Чемодановка, ОРУ 110 кВ, ввод 110 кВ Т2 | II | Кт=0,28 Ктт=100/1 №23256-05 | А | ТБМО-110 УХЛ1 | ||
| В | ТБМО-110 УХЛ1 | ||||||
| С | ТБМО-110 УХЛ1 | ||||||
| ТН | Кт=0,2 Ктн=110000/^3/100/^3 №24218-03 | А | НАМИ-110 УХЛ1 | ||||
| В | НАМИ-110 УХЛ1 | ||||||
| С | НАМИ-110 УХЛ1 | ||||||
| Счетчик | Кт=0,28/0,5 Ксч=1 №27524-04 | СЭТ-4ТМ.03 | |||||
| 1 | 2 | 3 | 4 | 5 | 6 | ||
| 60 | ПС 110 кВ Чемодановка, ОРУ 110 кВ, ввод 110 кВ Т1 | II | Kt=0,2S Ктт=100/1 №23256-05 | А | ТБМО-110 УХЛ1 | RTU-327 Рег№ 41907-09 RTU-327 Рег.№19495-03 ЭКОМ-3000 Рег. № 17049-14 | УСВ-3 Рег. № 51644-12 ССВ-1Г Рег. № 58301-14 Метроном-50М Рег. № 68916-17 |
| В | ТБМО-110 УХЛ1 | ||||||
| С | ТБМО-110 УХЛ1 | ||||||
| ТН | Кт=0,2 Ктн=110000/^3/100/^3 №24218-03 | А | НАМИ-110 УХЛ1 | ||||
| В | НАМИ-110 УХЛ1 | ||||||
| С | НАМИ-110 УХЛ1 | ||||||
| Счетчик | Кт=0,28/0,5 Ксч=1 №27524-04 | СЭТ-4ТМ.03 | |||||
| 61 | ПС 110 кВ Шелухово, РУ 10 кВ, ф. №5 | II | Кт=0,28 Ктт=200/5 №25433-06 | А | ТЛО-10 | ||
| В | - | ||||||
| С | ТЛО-10 | ||||||
| ТН | Кт=0,5 Ктн=10000/100 №831-69 | А В С | НТМИ-10-66У3 | ||||
| Счетчик | Кт=0,58/1,0 Ксч=1 №16666-97 | EA05RL-P1B-3 | |||||
| 62 | ПС 110 кВ Шелухово, РУ 10 кВ, ф. №8 | II | Кт=0,5 Ктт=200/5 №1276-59 | А | ТПЛ-10 | ||
| В | - | ||||||
| С | ТПЛ-10 | ||||||
| ТН | Кт=0,5 Ктн=10000/100 №831-53 | А В С | НТМИ-10 | ||||
| Счетчик | Кт=0,58/1,0 Ксч=1 №16666-97 | EA05RL-P1B-3 | |||||
| 1 | 2 | 3 | 4 | 5 | 6 | ||
| 63 | ПС 110 кВ Шелухово, РУ 10 кВ, ф. №6 | II | Кт=0,5 Ктт=200/5 №1276-59 | А | ТПЛ-10 | RTU-327 Рег.№ 41907-09 RTU-327 Рег.№19495-03 ЭКОМ-3000 Рег. № 17049-14 | УСВ-3 Рег. № 51644-12 ССВ-1Г Рег. № 58301-14 Метроном-50М Рег. № 68916-17 |
| В | - | ||||||
| С | ТПЛ-10 | ||||||
| ТН | Кт=0,5 Ктн=10000/100 №831-53 | А | НТМИ-10 | ||||
| В | |||||||
| С | |||||||
| Счетчик | Kt=0,5S/1,0 Ксч=1 №16666-97 | EA05RL-P1B-3 | |||||
| 64 | ПС 110 кВ Шелухово, РУ 10 кВ, ф. №7 | II | Kt=0,2S Ktt=200/5 №25433-03 | А | ТЛО-10 | ||
| В | - | ||||||
| С | ТЛО-10 | ||||||
| ТН | Кт=0,5 Ктн=10000/100 №831-69 | А | НТМИ-10-66У3 | ||||
| В | |||||||
| С | |||||||
| Счетчик | Kt=0,5S/1,0 Ксч=1 №16666-97 | EA05RL-P1B-3 | |||||
| 65 | ПС 110 кВ Шелухово, ОРУ 110 кВ, ввод 110 кВ Т1 | II | Kt=0,2S Ктт=100/1 №40088-08 | А | VAU-123 | ||
| В | VAU-123 | ||||||
| С | VAU-123 | ||||||
| ТН | Кт=0,2 Ктн=110000/^3/100/^3 №40088-08 | А | VAU-123 | ||||
| В | VAU-123 | ||||||
| С | VAU-123 | ||||||
| Счетчик | Kt=0,2S/0,5 Ксч=1 №36697-08 | СЭТ-4ТМ.03М.16 | |||||
| 1 | 2 | 3 | 4 | 5 | 6 | ||
| 66 | ПС 110 кВ Шелухово, РУ 10 кВ, ф. ПГ | II | Кт=0,5 Ктт=1000/5 №1261-59 | А | ТПОЛ-10 | RTU-327 Рег№ 41907-09 RTU-327 Рег№19495-03 ЭКОМ-3000 Рег. № 17049-14 | УСВ-3 Рег. № 51644-12 ССВ-1Г Рег. № 58301-14 Метроном-50М Рег. № 68916-17 |
| В | - | ||||||
| С | ТПОЛ-10 | ||||||
| ТН | Кт=0,5 Ктн=10000/100 №831-69 | А | НТМИ-10-66У3 | ||||
| В | |||||||
| С | |||||||
| Счетчик | Kt=0,5S/1,0 Ксч=1 №16666-97 | EA05RL-P1B-3 | |||||
| 67 | ПС 110 кВ Шелухово, ОРУ 110 кВ, ввод 110 кВ Т2 | II | Kt=0,2S Ktt=100/1 №40088-08 | А | VAU-123 | ||
| В | VAU-123 | ||||||
| С | VAU-123 | ||||||
| ТН | Кт=0,2 Ктн=110000/^3/100/^3 №40088-08 | А | VAU-123 | ||||
| В | VAU-123 | ||||||
| С | VAU-123 | ||||||
| Счетчик | Kt=0,2S/0,5 Ксч=1 №36697-08 | СЭТ-4ТМ.03М.16 | |||||
| 68 | ПС 110 кВ Шилово, ОРУ 110 кВ, ввод 110 кВ Т1 | II | Kt=0,2S Ktt=200/1 №23256-05, 60541-15 | А | ТБМО-110 УХЛ1 | ||
| В | ТБМО-110 УХЛ1 | ||||||
| С | ТБМО-110 УХЛ1 | ||||||
| ТН | Кт=0,2 Kth=110000/V3/100/V3 №24218-03 | А | НАМИ-110 УХЛ1 | ||||
| В | НАМИ-110 УХЛ1 | ||||||
| С | НАМИ-110 УХЛ1 | ||||||
| Счетчик | Kt=0,2S/0,5 Ксч=1 №27524-04 | СЭТ-4ТМ.03 | |||||
| 1 | 2 | 3 | 4 | 5 | 6 | ||
| 69 | ПС 110 кВ Шилово, ОРУ 110 кВ, ввод 110 кВ Т2 | II | Kt=0,2S Ктт=200/1 №23256-05 | А | ТБМО-110 УХЛ1 | RTU-327 Рег.№ 41907-09 RTU-327 Рег.№19495-03 ЭКОМ-3000 Рег. № 17049-14 | УСВ-3 Рег. № 51644-12 ССВ-1Г Рег. № 58301-14 Метроном-50М Рег. № 68916-17 |
| В | ТБМО-110 УХЛ1 | ||||||
| С | ТБМО-110 УХЛ1 | ||||||
| ТН | Кт=0,2 Ктн=110000/^3/100/^3 №24218-03 | А | НАМИ-110 УХЛ1 | ||||
| В | НАМИ-110 УХЛ1 | ||||||
| С | НАМИ-110 УХЛ1 | ||||||
| Счетчик | Кт=0,28/0,5 Ксч=1 №27524-04 | СЭТ-4ТМ.03 | |||||
| 70 | ПС 110 кВ Шилово, Ввод 35 кВ Т1 | II | Кт=0,5 Ктт=150/1 №21256-07 | А | ТОЛ-35 | ||
| В | ТОЛ-35 | ||||||
| С | ТОЛ-35 | ||||||
| ТН | Кт=0,5 Ктн=35000/100 №19813-00 | А | НАМИ-35 УХЛ1 | ||||
| В | |||||||
| С | |||||||
| Счетчик | Кт=0,28/0,5 Ксч=1 №27524-04 | СЭТ-4ТМ.03 | |||||
| 71 | ПС 110 кВ Шилово, Ввод 35 кВ Т2 | II | Кт=0,5 Ктт=150/1 №21256-07 | А | ТОЛ-35 | ||
| В | ТОЛ-35 | ||||||
| С | ТОЛ-35 | ||||||
| ТН | Кт=0,5 Ктн=35000/100 №19813-00 | А | НАМИ-35 УХЛ1 | ||||
| В | |||||||
| С | |||||||
| Счетчик | Кт=0,28/0,5 Ксч=1 №27524-04 | СЭТ-4ТМ.03 | |||||
| 1 | 2 | 3 | 4 | 5 | 6 | ||
| 72 | ПС 110 кВ Шилово, РУ 10 кВ, ф. №9 | II | Kt=0,2S Ktt=300/5 №25433-03 | А | ТЛО-10 | RTU-327 Рег.№ 41907-09 RTU-327 Рег.№19495-03 ЭКОМ-3000 Рег. № 17049-14 | УСВ-3 Рег. № 51644-12 ССВ-1Г Рег. № 58301-14 Метроном-50М Рег. № 68916-17 |
| В | - | ||||||
| С | ТЛО-10 | ||||||
| ТН | Кт=0,5 Ктн=10000/100 №20186-05 | А | НАМИ-10-95УХЛ2 | ||||
| В | |||||||
| С | |||||||
| Счетчик | Kt=0,5S/1,0 Ксч=1 №16666-97 | EA05RL-P1B-3 | |||||
| 73 | ПС 110 кВ Шилово, РУ 10 кВ, ф. №8 | II | Kt=0,2S Ktt=300/5 №25433-03 | А | ТЛО-10 | ||
| В | - | ||||||
| С | ТЛО-10 | ||||||
| ТН | Кт=0,5 Ктн=10000/100 №20186-05 | А | НАМИ-10-95УХЛ2 | ||||
| В | |||||||
| С | |||||||
| Счетчик | Kt=0,5S/1,0 Ксч=1 №16666-97 | EA05RL-P1B-3 | |||||
| 74 | ПС 110 кВ Шилово, РУ 10 кВ, ф. №7 | II | Kt=0,2S Ktt=300/5 №25433-03 | А | ТЛО-10 | ||
| В | - | ||||||
| С | ТЛО-10 | ||||||
| ТН | Кт=0,5 Ктн=10000/100 №20186-05 | А | НАМИ-10-95УХЛ2 | ||||
| В | |||||||
| С | |||||||
| Счетчик | Kt=0,5S/1,0 Ксч=1 №16666-97 | EA05RL-P1B-3 | |||||
| 1 | 2 | 3 | 4 | 5 | 6 | ||
| 75 | ПС 110 кВ Шилово, РУ 10 кВ, ф. №6 | II | Кт=0,5 Ктт=300/5 №1276-59 | А | ТПЛ-10 | RTU-327 Рег№ 41907-09 RTU-327 Рег№19495-03 эком-зооо Рег. № 17049-14 | УСВ-3 Рег. № 51644-12 ССВ-1Г Рег. № 58301-14 Метроном-50М Рег. № 68916-17 |
| В | - | ||||||
| С | ТПЛ-10 | ||||||
| ТН | Кт=0,5 Ктн=10000/100 №20186-05 | А | НАМИ-10-95УХЛ2 | ||||
| В | |||||||
| С | |||||||
| Счетчик | Kt=0,5S/1,0 Ксч=1 №16666-97 | EA05RL-P1B-3 | |||||
| 76 | ПС 110 кВ Шилово, РУ 0,4 кВ, ф. Обогрев | II | Кт=0,5 Ktt=75/5 №15174-06 | А | ТОП-0,66 | ||
| В | - | ||||||
| С | ТОП-0,66 | ||||||
| ТН | - | А | - | ||||
| В | - | ||||||
| С | - | ||||||
| Счетчик | Kt=0,5S/1,0 Ксч=1 №16666-97 | EA05RL-P1B-3 | |||||
Продолжение таблицы 4
W о о
о
й к о н о to
IO'
| 1 | 2 | 3 | 4 | 5 | 6 | ||
| 80 | ПС 220 кВ Чириково, КРУН 10 кВ, 1 СШ 10 кВ, КЛ 10 кВ Ф.5 | II | Kt=0,2S Ktt=300/5 №25433-11 | А | ТЛО-10 | RTU-327 Рег№ 41907-09 эком-зооо Рег. № 17049-14 | УСВ-3 Рег. № 51644-12 ССВ-1Г Рег. № 58301-14 Метроном-50М Рег. № 68916-17 |
| В | - | ||||||
| С | ТЛО-10 | ||||||
| ТН | Kt=0,5 Ктн=10000/100 №16687-97 | А | НАМИТ-10 | ||||
| В | |||||||
| С | |||||||
| Счетчик | Kt=0,5S/1,0 Ксч=1 №50460-18 | ПСЧ-4ТМ.05МК.00 | |||||
Примечания:
1 Допускается изменение наименования ИК без изменения объекта измерений.
2 Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 4, при условии, что собственник АИИС КУЭ не претендует на улучшение указанных в таблице 5 метрологических характеристик.
3 Допускается замена УССВ и УСПД на аналогичные утвержденных типов.
4 Изменение наименования ИК и замена средств измерений оформляется техническим актом в установленном собственником АИИС КУЭ порядке. Технический акт хранится совместно с настоящим описанием типа АИИС КУЭ как его неотъемлемая часть.
Таблица 5 - Основные метрологические характеристики ИК
| Номера ИК | Вид электроэнергии | Границы основной погрешности (±6), % | Границы погрешности в рабочих условиях (±6), % |
| 1 | 2 | 3 | 4 |
| 1, 32, 70, 71 | Активная Реактивная | 1,1 2,3 | 5,5 2,7 |
| 2, 6-8, 10, 22, 23, 31, 33, 34 | Активная Реактивная | 0,8 1,5 | 2,2 2,2 |
| 3, 11-14, 25-28, 30, 44, 45, 51, 55, 57, 59, 60, 68, 69 | Активная Реактивная | 0,5 1,1 | 2,0 2,1 |
| 4, 5, 29, 65, 67 | Активная Реактивная | 0,5 1,1 | 2,0 2,0 |
| 9, 16, 17, 19, 20, 24, 36, 41, 43, 46, 50, 61, 64, 72-74 | Активная Реактивная | 1,0 1,8 | 2,8 4,0 |
| 15, 18, 21, 35, 37-40, 42, 47-49, 52, 53, 62, 63, 66, 75 | Активная Реактивная | 1,2 2,5 | 5,7 3,5 |
| 54 | Активная Реактивная | 0,9 2,0 | 5,4 2,7 |
| 56, 58 | Активная Реактивная | 1,0 2,2 | 5,6 3,4 |
| 76 | Активная Реактивная | 1,0 2,1 | 5,6 3,4 |
| 77, 78 | Активная Реактивная | 1,2 2,5 | 5,7 4,3 |
| 79, 80 | Активная Реактивная | 1,0 1,8 | 2,8 3,5 |
| Пределы допускаемой погрешности СОЕВ, с | ±5 | ||
| Примечания: 1 Характеристики погрешности ИК даны для измерений электроэнергии (получасовая). 2 В качестве характеристик относительной погрешности указаны границы интервала, соответствующие P=0,95. 3 Погрешность в рабочих условиях указана для тока 2(5)% 1ном cosф=0,5инд и температуры окружающего воздуха в месте расположения счетчиков электроэнергии от +5 до +35°С. | |||
Таблица 6 - Основные технические характеристики ИК
| Наименование характеристики | Значение |
| 1 | 2 |
| Нормальные условия: параметры сети: - напряжение, % от Uhom | от 99 до 101 |
| - ток, % От Ihom | от 100 до 120 |
| - коэффициент мощности, cos9 | 0,87 |
| температура окружающей среды, °C: - для счетчиков активной энергии ГОСТ 31819.22-2012, ГОСТ Р 52323-2005, ГОСТ 30206-94 | от +21 до +25 |
| - для счетчиков реактивной энергии ГОСТ 31819.23-2012, ГОСТ Р 52425-2005 | от +21 до +25 |
| ГОСТ 26035-83 | от +18 до +22 |
| Условия эксплуатации: параметры сети: - напряжение, % От Uhom | от 90 до 110 |
| - ток, % От Ihom | от 2(5) до 120 |
| - коэффициент мощности | от 0,5инд. до 0,8емк. |
| - диапазон рабочих температур окружающей среды, °C: | |
| - для ТТ и ТН | от -40 до +35 |
| - для счетчиков | от -40 до +60 |
| - для RTU-327 (рег.№ 41907-09) | от +1 до +50 |
| - для RTU-327 (рег.№ 19495-03) | от 0 до +75 |
| - для ЭКОМ-3000 | от 0 до +40 |
| - для УСВ-3 | от -25 до +60 |
| - для ССВ-1Г | от +5 до +40 |
| - для Метроном-50М | от +15 до +30 |
| Надежность применяемых в АИИС КУЭ компонентов: счетчики электроэнергии Альфа А1800: - среднее время наработки на отказ, ч, не менее | 120000 |
| - среднее время восстановления работоспособности, ч, не более | 72 |
| счетчики электроэнергии ЕвроАЛЬФА: - среднее время наработки на отказ, ч, не менее | 50000 |
| - среднее время восстановления работоспособности, ч, не более | 72 |
| счетчики электроэнергии СЭТ-4ТМ.03: - среднее время наработки на отказ, ч, не менее | 90000 |
| - среднее время восстановления работоспособности, ч, не более | 72 |
| счетчики электроэнергии СЭТ-4ТМ.03М (рег. № 36697-08): | |
| - среднее время наработки на отказ, ч, не менее | 140000 |
| - среднее время восстановления работоспособности, ч, не более | 72 |
| счетчик электроэнергии СЭТ-4ТМ.03М (рег. № 36697-17): - среднее время наработки на отказ, ч, не менее | 220000 |
| - среднее время восстановления работоспособности, ч, не более | 72 |
| счетчики электроэнергии ПСЧ-4ТМ.05МК: - среднее время наработки на отказ, ч, не менее | 165000 |
| - среднее время восстановления работоспособности, ч, не более | 72 |
| 1 | 2 |
| УСПД RTU-327 (рег. № 41907-09): - среднее время наработки на отказ, ч, не менее | 35000 |
| - среднее время восстановления работоспособности, ч, не более | 24 |
| УСПД RTU-327 (рег. № 19495-03): - среднее время наработки на отказ, ч, не менее | 40000 |
| - среднее время восстановления работоспособности, ч, не более | 24 |
| УСПД ЭКОМ-3000: - среднее время наработки на отказ, ч, не менее | 100000 |
| - среднее время восстановления работоспособности, ч, не более | 24 |
| ИВК: - коэффициент готовности, не менее | 0,99 |
| - среднее время восстановления работоспособности, ч, не более | 1 |
| Глубина хранения информации ИИК: - счетчики электроэнергии: - тридцатиминутный профиль нагрузки в двух направлениях, сут, не менее | 45 |
| ИВКЭ: - УСПД: - суточные данные о тридцатиминутных приращениях электроэнергии по каждому каналу и электроэнергии, потребленной за месяц, сут, не менее | 45 |
| ИВК: - результаты измерений, состояние объектов и средств измерений, лет, не менее | 3,5 |
Надежность системных решений:
- защита от кратковременных сбоев питания сервера, УСПД с помощью источника бесперебойного питания;
- резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии с помощью электронной почты и сотовой связи.
В журналах событий фиксируются факты:
- журнал счётчика:
- параметрирования;
- пропадания напряжения;
- коррекции времени в счетчике;
- журнал УСПД:
- параметрирования;
- пропадания напряжения;
- коррекции времени в счетчике и УСПД;
- пропадание и восстановление связи со счетчиком;
Защищённость применяемых компонентов:
- механическая защита от несанкционированного доступа и пломбирование:
- электросчётчика;
- промежуточных клеммников вторичных цепей напряжения;
- испытательной коробки;
- УСПД;
- серверов;
- защита на программном уровне информации при хранении, передаче, параметрировании:
- установка пароля на счетчики электрической энергии;
- установка пароля на УСПД;
- установка пароля на серверы.
Возможность коррекции времени в:
- счетчиках электрической энергии (функция автоматизирована);
- УСПД (функция автоматизирована);
- сервере ИВК (функция автоматизирована).
Возможность сбора информации:
- о состоянии средств измерений (функция автоматизирована).
Цикличность:
- измерений 30 мин (функция автоматизирована);
- сбора 30 мин (функция автоматизирована).
наносится на титульные листы эксплуатационной документации на АИИС КУЭ типографским способом.
Комплектность АИИС КУЭ представлена в таблице 7.
Таблица 7 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт./экз |
| 1 | 2 | 3 |
| Трансформаторы тока | ТПЛ-10 | 22 |
| Трансформаторы тока | ТБМО-110 УХЛ1 | 78 |
| Трансформаторы тока | ТВЛМ-10 | 3 |
| Трансформаторы тока | ТПОЛ-10 | 4 |
| Трансформаторы тока | ТОП-0,66 | 2 |
| Трансформаторы тока | ТПЛМ-10 | 2 |
| Трансформаторы тока | ТЛО-10 | 30 |
| Трансформаторы тока | ТЛМ-10 | 4 |
| Трансформаторы тока | ТОЛ-35 | 6 |
| Трансформаторы тока | ТЛП-10 | 6 |
| Трансформаторы тока | ТФНД-110М | 3 |
| Трансформаторы тока | ТЛК10-5 | 2 |
| Трансформаторы тока | ТФЗМ 35А-У1 | 8 |
| Трансформаторы тока | ТФМ-35-II | 3 |
| Трансформаторы комбинированные | VAU 123 | 6 |
| Трансформаторы комбинированные | VAU-123 | 18 |
| Трансформаторы напряжения | НАМИ-10 | 2 |
| Трансформаторы напряжения | НАМИ-10-95УХЛ2 | 4 |
| Трансформаторы напряжения | НАМИ-35 УХЛ1 | 3 |
| Трансформаторы напряжения | НАМИ-110 УХЛ1 | 48 |
| Трансформаторы напряжения | НТМИ-10 | 5 |
| Трансформаторы напряжения | НАМИТ-10 | 2 |
| Трансформаторы напряжения | НТМИ-10-66, НТМИ-10-66УЗ | 3 |
| 1 | 2 | 3 |
| Трансформаторы напряжения | НКФ-110-57 У1 | 19 |
| Трансформаторы напряжения | НКФ110-83У1 | 14 |
| Трансформаторы напряжения | ЗНОМ-35-65 | 10 |
| Счетчики электроэнергии многофункциональные | ЕвроАЛЬФА | 38 |
| Счетчики электрической энергии трехфазные многофункциональные | СЭТ-4ТМ.03 | 31 |
| Счетчики электрической энергии трехфазные многофункциональные | СЭТ-4ТМ.03М | 5 |
| Счетчики электрической энергии многофункциональные | ПСЧ-4ТМ.05МК | 4 |
| Счетчики электрической энергии трехфазные многофункциональные | Альфа А1800 | 2 |
| Устройства сбора и передачи данных | RTU-327 | 3 |
| Устройства сбора и передачи данных | ЭКОМ-3000 | 4 |
| Устройство синхронизации времени | УСВ-3 | 1 |
| Сервер точного времени | Метроном-50М | 2 |
| Серверы синхронизации времени | ССВ-1Г | 1 |
| Формуляр | 13526821.4611.236.ПФ | 1 |
приведены в документе «Методика измерений электрической энергии с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) ООО «РУСЭНЕРГОСБЫТ» для энергоснабжения ОАО «РЖД» в границах Рязанской области», аттестованном ООО ИИГ «КАРНЕОЛ», регистрационный номер записи в реестре аккредитованных лиц № RA.RU.312601.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
ГОСТ 34.601-90 Информационная технология. Комплекс стандартов на автоматизированные системы. Автоматизированные системы. Стадии создания;
ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.
| Зарегистрировано поверок | 6 |
| Поверителей | 2 |
| Актуальность данных | 21.11.2024 |
