| Номер в госреестре | 86860-22 |
| Наименование СИ | Резервуар железобетонный вертикальный цилиндрический |
| Обозначение типа СИ | ЖБР-10000 |
| Изготовитель | СУ - ТЭЦ-23 "Мосэнергострой", г. Москва (изготовлен в 1973 г.) |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуар железобетонный вертикальный цилиндрический ЖБР-10000 (далее -резервуар) предназначен для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Принцип действия резервуара основан на заполнении его нефтью и нефтепродуктом до определенного уровня, соответствующего объему, указанному в градуировочной таблице на резервуар.
Резервуар представляет собой вертикальную конструкцию, состоящую из сварной, стальной цилиндрической стенки, стального сварного днища и железобетонной кровли. От воздействия грунта стенка резервуара защищена железобетонными блоками.
Тип резервуара - железобетонный вертикальный цилиндрический. Резервуар оборудован лестницами, замерным люком, люками-лазами и приемо-раздаточными устройствами для обслуживания во время эксплуатации. Резервуар оснащен молниезащитой, защитой от статического электричества и системой тушения пожара.
Тип размещения - подземный. Фундамент резервуара состоит из монолитной железобетонной плиты.
Заводской номер в виде цифрового обозначения нанесен на горловину резервуара в виде наклейки, обеспечивающий идентификацию, возможность прочтения и сохранность в процессе эксплуатации резервуара.
Пломбирование резервуара не предусмотрено.
Знак поверки наносится на свидетельство о поверке и градуировочную таблицу.
Резервуар зав.№ 5 расположен на территории ТЭЦ-23 филиала ПАО «Мосэнерго», по адресу: г. Москва, ул. Монтажная, д. 1/4.
Общий вид и эскиз резервуара представлен на рисунках 1-3.

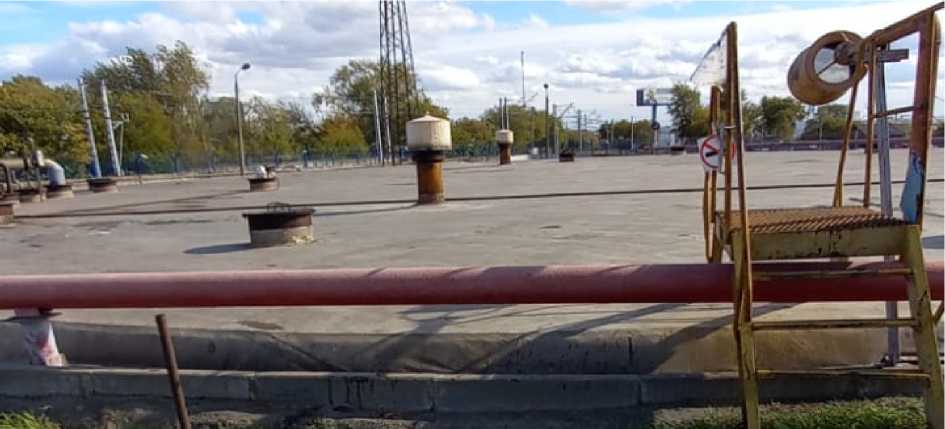

Рисунок 1 - Общий вид резервуара ЖБР-10000

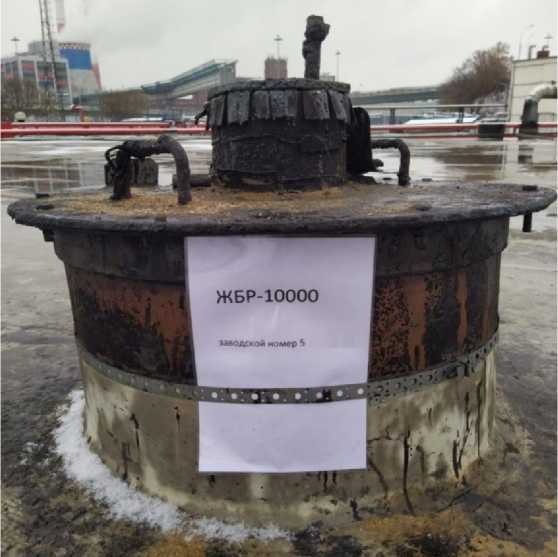

Рисунок 2 - Общий вид резервуара ЖБР-10000

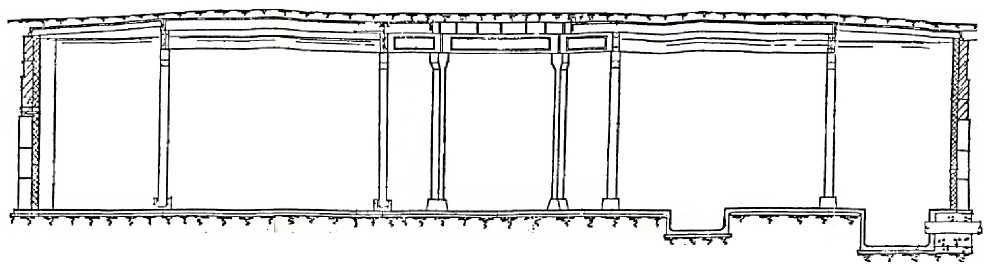

Рисунок 3 - Эскиз резервуара ЖБР-10000
Таблица 1 - Метрологические и технические характеристики
| Наименование характеристики | Значение |
| Тип резервуара | ЖБР-10000 |
| Номинальная вместимость, м3 | 10000 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара, % | ±0,20 |
| Средний срок службы, лет, не менее | 50 |
| Условия эксплуатации: - температура окружающего воздуха, оС - атмосферное давление, кПа | от -50 до +50 от 84,0 до 106,7 |
наносится на титульный лист паспорта типографским способом.
Таблица 2 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар железобетонный вертикальный цилиндрический | ЖБР-10000 | 1 шт. |
| Паспорт | - | 1 экз. |
| Градуировочная таблица | - | 1 экз. |
приведены в разделе 9 паспорта.
Приказ Росстандарта от 7 февраля 2018 г. №256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости».
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
