| Номер в госреестре | 86863-22 |
| Наименование СИ | Щупы |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Общество с ограниченной ответственностью Научно-Производственное Предприятие "Челябинский инструментальный завод" (ООО НПП "ЧИЗ"), г. Челябинск |
| Год регистрации | 2022 |
| Срок свидетельства | 23.09.2027 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Щупы предназначены для измерений величины зазоров между отдельными поверхностями.
Принцип действия щупов основан на измерении величины зазора, путем поочередного введения пластины по одной или по несколько штук до тех пор, пока большая по толщине пластина или несколько пластин не заполнят собой полностью весь зазор.
Щупы представляют собой мерные пластины, комплектуемые в различные наборы (№№ 1, 2, 3, 4, 5, 6), либо отдельные пластины. Наборы отличаются количеством и номинальным значением толщины щупов. Конструкция обоймы набора обеспечивает свободное перемещение любой пластины. Допускается комплектация наборов щупов с креплением на кольцо. Пластины в наборе располагают в порядке возрастания толщины, за исключением наибольшей по толщине, которую помещают первой для предохранения тонких пластин от механических воздействий.
Пример условного обозначения набора щупов № 1 длиной 100 мм:
Щупы № 1-100
Пример условного обозначения отдельного щупа толщиной 0,1 мм и длиной 100 мм:
Щуп 0,1-100
Заводской номер в виде буквенно-цифрового обозначения, состоящего из буквы русского алфавита и арабских цифр, обеспечивающего идентификацию каждого экземпляра средств измерений, наносится на обойму набора или на сам щуп при поставке отдельных щупов методом лазерной гравировки.
Общий вид наборов щупов с указанием мест нанесения заводского номера и знака утверждения типа представлен на рисунке 1.
Общий вид щупов, поставляемых отдельно, с указанием мест нанесения заводского номера и знака утверждения типа представлен на рисунке 2.
Пломбирование щупов не предусмотрено.
Нанесение знака поверки на щупы не предусмотрено.
Место нанесения заводского номера
Место нанесения знака утверждения типа

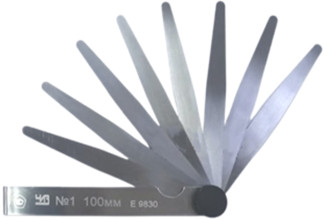

Рисунок 1 - Общий вид наборов щупов с указанием мест нанесения заводского номера и знака утверждения типа
Рисунок 2 - Общий вид щупа, поставляемого отдельно, с указанием мест нанесения заводского номера и знака утверждения типа
Таблица 1- Метрологические характеристики, количество щупов в наборе
| Номинальная толщина, мм | Допускаемые отклонения толщины* от номинальной, мкм | Допускаемая желобчатость, мкм, не более | Количество щупов в наборе, шт. | ||||||
| верхнее | нижнее | № 1 | № 2 | № 3 | № 4 | № 5 | № 6 | ||
| 0,02 | +5 | -5 | 1 | 1 | |||||
| 0,03 | +5 | -5 | 1 | 1 | |||||
| 0,04 | +5 | -5 | 1 | 1 | |||||
| 0,05 | +5 | -5 | 1 | 1 | 1 | 1 | |||
| 0,06 | +5 | -5 | 1 | 1 | |||||
| 0,07 | +6 | -6 | 1 | 1 | |||||
| 0,08 | +6 | -6 | 1 | 1 | |||||
| 0,09 | +6 | -6 | 1 | 1 | |||||
| 0,10 | +6 | -6 | 1 | 1 | 2 | 1 | 1 | ||
| 0,15 | +8 | -8 | 6 | 1 | 1 | 1 | |||
| 0,20 | +9 | -9 | 7 | 1 | 1 | 1 | 1 | ||
Продолжение таблицы 1
| Номинальная толщина, мм | Допускаемые отклонения толщины* от номинальной, мкм | Допускаемая желобчатость, мкм, не более | Количество щупов в наборе, шт. | ||||||
| верхнее | нижнее | № 1 | № 2 | № 3 | № 4 | № 5 | № 6 | ||
| 0,25 | +9 | -9 | 7 | _ | 1 | _ | _ | 1 | 1 |
| 0,30 | +9 | -9 | 7 | _ | 1 | _ | 1 | 1 | 1 |
| 0,35 | + 11 | -11 | 8 | _ | 1 | _ | _ | _ | 1 |
| 0,40 | +11 | -11 | 8 | _ | 1 | _ | 1 | 1 | 1 |
| 0,45 | +11 | -11 | 8 | _ | 1 | _ | _ | _ | 1 |
| 0,50 | +11 | -11 | 8 | _ | 1 | 1 | 1 | 1 | 1 |
| 0,55 | +13 | -13 | 10 | _ | _ | 1 | _ | _ | 1 |
| 0,60 | +13 | -13 | 10 | _ | _ | 1 | 1 | 1 | 1 |
| 0,65 | +14 | -14 | 11 | _ | _ | 1 | _ | _ | 1 |
| 0,70 | +14 | -14 | 11 | _ | _ | 1 | 1 | 1 | 1 |
| 0,75 | +14 | -14 | 11 | _ | _ | 1 | _ | _ | 1 |
| 0,80 | +14 | -14 | 11 | _ | _ | 1 | 1 | 1 | 1 |
| 0,85 | +16 | -16 | 12 | _ | _ | 1 | _ | _ | 1 |
| 0,90 | +16 | -16 | 12 | _ | _ | 1 | 1 | 1 | 1 |
| 0,95 | +16 | -16 | 12 | _ | _ | 1 | _ | _ | 1 |
| 1,00 | +16 | -16 | 12 | _ | _ | 1 | 1 | 1 | 1 |
* - Допускаемые отклонения распространяются на рабочую длину щупа, равную 1/3 от общей длины, считая от свободного края.
Таблица 2 - Общие технические характеристики
| Наименование характеристики | Значение, для набора | |||||
| № 1 | № 2 | № 3 | № 4 | № 5 | № 6 | |
| Габаритные размер, мм, не более: - высота - длина - ширина | 11 120 16 | 14 120 16 | 19 120 16 | 19 120 16 | 20 220 20 | 30 330 25 |
| Масса, кг, не более | 0,10 | 0,15 | 0,15 | 0,20 | 0,30 | 0,35 |
| Длина щупа, мм | 70; 75; 100 | 200; 300 | ||||
| Ширина щупа, мм, не менее | 10 | |||||
| Параметр шероховатости рабочих поверхностей щупов Ra по ГОСТ 2789-73, мкм, не более | 0,63 | |||||
| Твердость рабочих поверхностей, HV, не менее | 320 | |||||
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более | от +10 до +40 80 | |||||
| Средний срок службы, лет, не менее | 3 | |||||
наносится на обойму набора или на сам щуп при поставке отдельных щупов методом лазерной гравировки или наклейки и на паспорт типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Щупы (Щуп) | № X1)-X2) (X3)-X4)) | 1 набор (1 шт.) |
| Мягкий футляр | _ | 1 шт. |
| Паспорт | _ | 1 экз. |
| 1) - номер набора щупов согласно таблице 1; 2) - длина щупов в наборе в мм; 3) - номинальная толщина щупа в мм; 4) - длина щупа в мм. | ||
приведены в разделе 5 «Порядок работы и правила эксплуатации» паспорта.
Приказ Росстандарта от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схема для средств измерений длины в диапазоне от 1-10’9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;
ТУ 26.51.33.192-040-74229882-2022 «Щупы. Технические условия».
| Зарегистрировано поверок | 20523 |
| Поверителей | 135 |
| Актуальность данных | 17.11.2024 |
