| Номер в госреестре | 86864-22 |
| Наименование СИ | Системы измерительные вибрационного контроля |
| Обозначение типа СИ | L-ViMS |
| Изготовитель | Общество с ограниченной ответственностью "Л Кард" (ООО "Л Кард"), г. Москва |
| Год регистрации | 2022 |
| Срок свидетельства | 23.09.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы измерительные вибрационного контроля L-ViMS (далее - L-ViMS) предназначены для измерений напряжения постоянного и переменного тока, преобразования результатов измерений в значения виброперемещения, виброскорости и виброускорения, сигнализации и управления внешними исполнительными устройствами.
Принцип действия L-ViMS основан на аналого-цифровом преобразовании и последующей обработке входных электрических сигналов с возможностью передачи полученной информации в цифровом виде для дальнейшего анализа с использованием внешних персональных компьютеров (далее - ПК) или информационных систем. Функция управления исполнительными устройствами реализована посредством обеспечения коммутации внешних электрических цепей с помощью электромагнитных реле и электронных ключей.
Конструктивно L-ViMS состоят из одного или нескольких функционально завершенных узлов (далее - модулей), каждый из которых является самостоятельным изделием. Управление режимами работы модулей и обмен информацией с внешними устройствами производится в цифровом виде посредством интерфейса Ethernet.
В зависимости от назначения L-ViMS комплектуются следующими модулями:
- модули измерительные L-ViMS-ICP предназначены для измерений напряжения постоянного тока, измерений напряжения переменного тока при наличии постоянной составляющей положительной полярности и измерений переменной составляющей напряжения с выходов ICP-датчиков в четырех измерительных каналах, а также управления электрическими цепями в двух коммутационных каналах посредством электронных ключей, кроме того они имеют один дискретный вход, предназначенный для подключения внешних устройств;
- модули измерительные L-ViMS-NPS предназначены для измерений напряжения постоянного тока и напряжения переменного тока при наличии постоянной составляющей отрицательной полярности в четырех измерительных каналах, а также управления электрическими цепями в двух коммутационных каналах посредством электронных ключей, кроме того они имеют один дискретный вход, предназначенный для подключения внешних устройств;
- модули исполнительные L-ViMS-REL предназначены для управления электрическими цепями в пяти каналах посредством четырех электромагнитных реле и одного электронного ключа;
- модули коммутационные L-ViMS-SWITCH предназначены для обеспечения взаимодействия модулей, входящих в состав L-ViMS, с внешними устройствами и между собой по интерфейсу Ethernet, а также для управления электрическими цепями в двух коммутационных каналах посредством электронных ключей, кроме того они имеют один дискретный вход, предназначенный для подключения внешних устройств;
- модули доступа L-ViMS-NET предназначены для обеспечения авторизованного доступа к L-ViMS и обмена информацией между L-ViMS и внешними устройствами по интерфейсам Ethernet, RS-485, USB, HDMI и радиоканалу Wi-Fi, а также для управления электрическими цепями в двух коммутационных каналах посредством электронных ключей, кроме того они имеют один дискретный вход, предназначенный для подключения внешних устройств.
Модули измерительные L-ViMS-ICP выпускаются в модификациях L-ViMS-ICP-4, L-ViMS-ICP-10, отличающихся значением силы постоянного тока для питания ICP-датчиков.
Модули коммутационные L-ViMS-NET выпускаются в модификациях L-ViMS-NET-B, L-ViMS-NET-M, L-ViMS-NET-W, отличающихся количеством портов USB, HDMI и наличием встроенного модуля Wi-Fi.
Корпуса модулей выполнены из поликарбоната с креплением на DIN-рейку.
Заводской номер наносится на маркировочную наклейку любым технологическим способом в виде буквенно-цифрового кода.
Общий вид L-ViMS с указанием места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунках 1-9. Нанесение знака поверки на L-ViMS в обязательном порядке не предусмотрено. Пломбирование мест настройки (регулировки) L-ViMS не предусмотрено.
Место нанесения знака утверждения типа

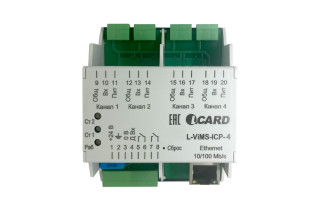

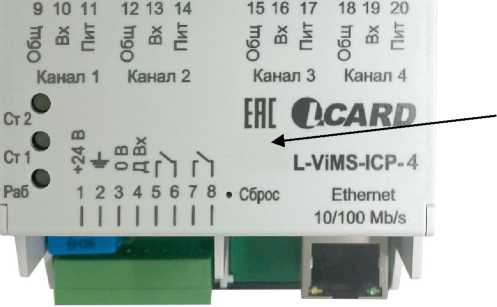

Рисунок 1 - Общий вид модуля измерительного L-ViMS-ICP модификации L-ViMS-ICP-4 с указанием места нанесения знака утверждения типа
Канал 1 Канал 2 Канал 3 Канал 4
Место нанесения знака утверждения типа
Рисунок 2 - Общий вид модуля измерительного L-ViMS-ICP модификации L-ViMS-ICP-10 с указанием места нанесения знака утверждения типа
Канал 3 Канал 4
Канал 1 Канал 2
Место нанесения знака утверждения типа
Рисунок 3 - Общий вид модуля измерительного L-ViMS-NPS с указанием места нанесения знака утверждения типа
Место нанесения знака утверждения типа

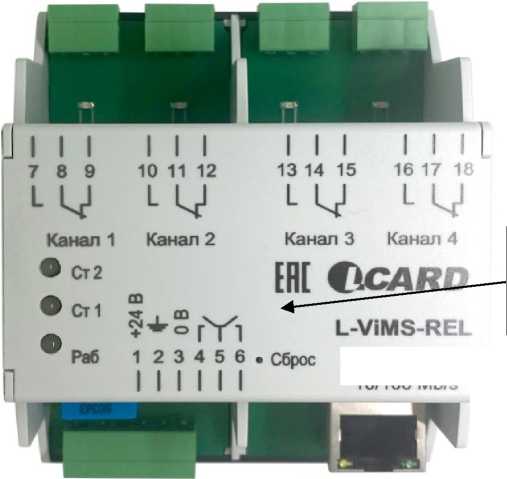

Рисунок 4 - Общий вид модуля управления L-ViMS-REL с указанием места нанесения знака утверждения типа
Ethernet 10/100 Mb/s
Место нанесения
знака утверждения типа
Рисунок 5 - Общий вид модуля коммутационного L-ViMS-SWITCH с указанием места нанесения знака утверждения типа
Ethernet 10/100/1000 Mb/s
Порт 5
Порт 6

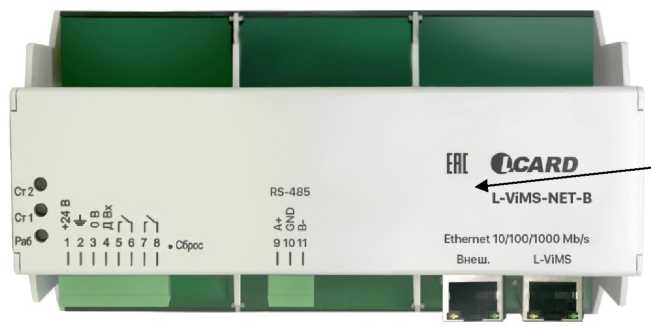

Рисунок 6 - Общий вид модуля коммутационного L-ViMS-NET модификации L-ViMS-NET-B с указанием места нанесения знака утверждения типа
Место нанесения знака утверждения типа
Место нанесения знака утверждения типа
Рисунок 7 - Общий вид модуля коммутационного L-ViMS-NET модификации L-ViMS-NET-M с указанием места нанесения знака утверждения типа
L-ViMS-NET-M

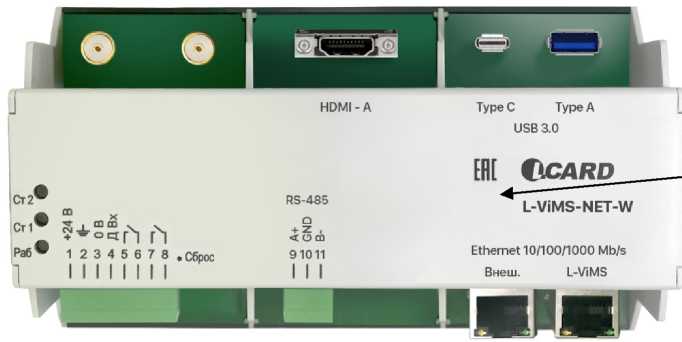

Рисунок 8 - Общий вид модуля коммутационного L-ViMS-NET модификации L-ViMS-NET-W с указанием места нанесения знака утверждения типа
Место нанесения
знака утверждения типа
Место нанесения
заводского номера
Рисунок 9 - Общий вид L-ViMS с указанием места нанесения заводского номера
ГАРАНТИЯ не вскрывать
Программное обеспечение (далее - ПО) L-ViMS состоит из встроенного и внешнего ПО.
Управление режимами работы L-ViMS осуществляется с помощью внешнего программного обеспечения, установленного на ПК. Также внешнее ПО осуществляет функции дистанционной настройки L-ViMS и анализа информации. Внешнее ПО является метрологически значимым и обеспечивает выполнение следующих функций:
- управление режимами измерений L-ViMS;
- вычисление значений напряжения постоянного и переменного тока;
- преобразование результатов измерений в значения виброперемещения, виброскорости и виброускорения.
Вклад внешнего ПО в суммарную погрешность измерений незначителен, так как определяется погрешностью вычислений, являющейся ничтожно малой величиной по сравнению с аппаратной погрешностью L-ViMS.
Встроенное ПО реализовано аппаратно и является метрологически значимым.
Метрологические характеристики L-ViMS нормированы с учетом влияния ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные метрологически значимого ПО L-ViMS приведены в таблицах 1-2.
Таблица 1 - Идентификационные данные встроенного ПО
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | Микропрограмма |
| Номер версии (идентификационный номер ПО), не ниже | 1.0.0 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Идентификационные данные внешнего ПО
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | L-ViMS metr |
| Номер версии (идентификационный номер ПО), не ниже | 1.0.0 |
| Цифровой идентификатор ПО | - |
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| Модули измерительные L-ViMS-ICP | |||
| Диапазон измерений напряжения постоянного тока, В | от 0 до 20 | ||
| Пределы допускаемой приведенной (к верхнему пределу диапазона измерений) погрешности измерений напряжения постоянного тока, % | ±0,2 | ||
| Диапазон измерений1) среднеквадратического значения напряжения переменного тока в диапазоне частот от 0,01 до 10 кГц, В | от 0,001 до 5 | ||
| Пределы1) допускаемой относительной погрешности измерений среднеквадратического значения напряжения переменного тока, %, в диапазоне частот: - от 0,01 до 5 кГц включ. - св. 5 до 10 кГц | ± ± | 0,3 + 0,03-fXK- - 1] "о,9 + 0,03-1 X -1] _ , , 1 X )_ | 2),3) 2),3) |
| Диапазон измерений4) среднеквадратического значения переменной составляющей напряжения с выхода ICP-датчиков в диапазоне частот от 0,01 до 10 кГц, В | от 0,001 до 5 | ||
| Пределы4) допускаемой относительной погрешности измерений среднеквадратического значения переменной составляющей напряжения с выхода ICP-датчиков, %, в диапазоне частот: - от 0,01 до 5 кГц включ. - св. 5 до 10 кГц | ± ± | 0,3 + 0,0 3- XK- -1) 0,9 + 0,03 \X-1] _ , , 1 x )_ | 2),3) 2),3) |
| Модули измерительные L-ViMS-NPS | |||
| Диапазон измерений напряжения постоянного тока, В | от -0,1 до -20,0 | ||
| Пределы допускаемой приведенной (к верхнему пределу диапазона измерений) погрешности измерений напряжения постоянного тока, % | ±0,2 | ||
| Диапазон измерений5) среднеквадратического значения напряжения переменного тока в диапазоне частот от 0,01 до 10 кГц, В | от 0,001 до 5 | ||
| Пределы5) допускаемой относительной погрешности измерений среднеквадратического значения напряжения переменного тока, %, в диапазоне частот: - от 0,01 до 5 кГц включ. - св. 5 до 10 кГц | ± ± | 0,3+0,03 - XK--1) "о,9 + 0,03-fX -1] _ , , 1 X )_ | 2),3) 2),3) |
| 1) Диапазон измерений и пределы допускаемой погрешности измерений среднеквадратического значения напряжения переменного тока нормируются для сигналов с постоянной составляющей напряжения в диапазоне от +8 до +12 В и изменением мгновенного | |||
| Наименование характеристики | Значение |
| значения напряжения в диапазоне от 0 до 20 В. 2) Xk - верхнее значение диапазона измерений среднеквадратического значения напряжения переменного тока или диапазона измерений среднеквадратического значения переменной составляющей напряжения с выхода ICP-датчиков; Xk = 5 В. 3) X - значение измеряемого напряжения переменного тока или измеряемого напряжения переменной составляющей напряжения с выхода ICP-датчиков. 4) Диапазон измерений и пределы допускаемой погрешности измерений среднеквадратического значения переменной составляющей напряжения с выхода ICP-датчиков нормируются для сигналов с постоянной составляющей напряжения в диапазоне от +8 до +12 В и изменением мгновенного значения напряжения в диапазоне от 0 до 20 В. 5) Диапазон измерений и пределы допускаемой погрешности измерений среднеквадратического значения напряжения переменного тока нормируются для сигналов с постоянной составляющей напряжения в диапазоне от -8 до -12 В и изменением мгновенного значения напряжения в диапазоне от -0,1 до -20 В. | |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диапазон значений коэффициентов масштабного преобразования виброускорения подключаемых первичных преобразователей, В/(м/с2) | от 0,1 до 1020,4 |
| Диапазон значений коэффициентов масштабного преобразования виброперемещения подключаемых первичных преобразователей, В/мм | от 1 до 10000 |
| Диапазон показаний виброускорения, м/с2 | от 0,00098 до 50000 |
| Диапазон показаний виброскорости, мм/c1) | от 0 до 796178 |
| Диапазон показаний виброперемещения, мм | от 0 до 14,1 |
| Модули измерительные L-ViMS-ICP | |
| Количество измерительных каналов | 4 |
| Количество коммутационных каналов | 2 |
| Количество дискретных входов | 1 |
| Количество портов интерфейса Ethernet | 1 |
| Значение силы постоянного тока для питания ICP-датчиков, мА: - для модификации L-ViMS-ICP-10 - для модификации L-ViMS-ICP-4 | 10,0±0,2 4,0±0,1 |
| Напряжение питания постоянного тока первичных преобразователей, В | 24+г* -4.Q |
| Межканальное прохождение входного напряжения постоянного тока и напряжения переменного тока частотой 5 кГц, дБ, не более | -75 |
| Потребляемая мощность, Вт, не более | 5 |
| Габаритные размеры (длинахширинахвысота), мм, не более | 75х65х100 |
| Масса, кг, не более | 0,2 |
| Модули измерительные L-ViMS-NPS | |
| Количество измерительных каналов | 4 |
| Количество коммутационных каналов | 2 |
| Количество дискретных входов | 1 |
| Количество портов интерфейса Ethernet | 1 |
| Напряжение питания постоянного тока первичных преобразователей, В | -2*5? |
| Межканальное прохождение входного напряжения постоянного тока и напряжения переменного тока частотой 5 кГц, дБ, не более | -75 |
| Потребляемая мощность, Вт, не более | 5 |
| Габаритные размеры (длинахширинахвысота), мм, не более | 75х65х100 |
| Наименование характеристики | Значение |
| Масса, кг, не более | 0,2 |
| Модули управления L-ViMS-REL | |
| Количество коммутационных каналов | 5 |
| Количество портов интерфейса Ethernet | 1 |
| Потребляемая мощность, Вт, не более | 5 |
| Габаритные размеры (длинахширинахвысота), мм, не более | 75х65х100 |
| Масса, кг, не более | 0,25 |
| Модули коммутационные L-ViMS-SWITCH | |
| Количество коммутационных каналов | 2 |
| Количество дискретных входов | 1 |
| Количество портов интерфейса Ethernet | 6 |
| Потребляемая мощность, Вт, не более | 10 |
| Габаритные размеры (длинахширинахвысота), мм, не более | 110х65х100 |
| Масса, кг, не более | 0,25 |
| Модули коммутационные L-ViMS-NET | |
| Количество коммутационных каналов | 2 |
| Количество дискретных входов | 1 |
| Количество портов интерфейса Ethernet | 2 |
| Количество портов интерфейса RS-485 | 1 |
| Количество портов интерфейса USB A: - для модификаций L-ViMS-NET-M, L-ViMS-NET-W - для модификации L-ViMS-NET-B | 1 0 |
| Количество портов интерфейса USB C: - для модификаций L-ViMS-NET-M, L-ViMS-NET-W - для модификации L-ViMS-NET-B | 1 0 |
| Количество портов интерфейса HDMI: - для модификаций L-ViMS-NET-M, L-ViMS-NET-W - для модификации L-ViMS-NET-B | 1 0 |
| Наличие встроенного модуля Wi-Fi: - для модификаций L-ViMS-NET-M, L-ViMS-NET-B - для модификации L-ViMS-NET-W | нет есть |
| Потребляемая мощность, Вт, не более | 16 |
| Габаритные размеры (длинахширинахвысота), мм, не более | 170х65х100 |
| Масса, кг, не более | 0,35 |
| Общие технические характеристики | |
| Количество модулей в составе L-ViMS | от 1 до 128 |
| Напряжение питания постоянного тока, В | 24,0±2,4 |
| Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность (при температуре окружающей среды +25 °С), %, не более - атмосферное давление, кПа | от -40 до +60 80 от 84,0 до 106,7 |
| Средняя наработка на отказ, ч | 40000 |
| Средний срок службы, лет | 15 |
| 1) Значение виброскорости является производной величиной от виброускорения | |
наносится на титульный лист паспорта и руководства по эксплуатации типографским способом и на корпус L-ViMS любым технологическим способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Система измерительная вибрационного контроля L-ViMS в составе: | ТВРД.411713.001 | 1 шт. |
| - модуль измерительный L-ViMS-ICP - модуль измерительный L-ViMS-NPS - модуль исполнительный L-ViMS-REL - модуль коммутационный L-ViMS-SWITCH - модуль коммутационный L-ViMS-NET | ТВРД.687281.762 ТВРД.687281.763 ТВРД.687281.764 ТВРД.687281.765 ТВРД.687281.766 | Количество определяется при заказе |
| Паспорт | ТВРД.411713.001 ПС | 1 экз. |
| Диск CD-ROM с данными: - руководство по эксплуатации - руководство программиста - программное обеспечение2) | ТВРД.411713.001 РЭ -- | 1 шт. 1) |
| Упаковка | - | 1 шт. |
| 1) Диск CD-ROM с данными поставляется по требованию заказчика 2) Программное обеспечение доступно на сайте производителя | ||
приведены в разделе 6 «Использование по назначению» руководства по эксплуатации ТВРД.411713.001 РЭ.
ТВРД.411713.001 ТУ «Системы измерительные вибрационного контроля L-ViMS. Технические условия»;
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
ГОСТ 14014-91 «Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 3 сентября 2021 г. № 1942 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2-109 Гц».
