| Номер в госреестре | 86865-22 |
| Наименование СИ | Резервуары горизонтальные стальные цилиндрические |
| Обозначение типа СИ | РГС-75 |
| Изготовитель | Закрытое акционерное общество "АлтайСпецИзделия" (ЗАО "АлтайСпецИзделия"), г. Барнаул |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары горизонтальные стальные цилиндрические РГС-75 (далее - резервуары) предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Принцип действия резервуаров основан на заполнении их нефтью и нефтепродуктом до определенного уровня, соответствующего объему, указанному в градуировочных таблицах резервуаров.
Резервуары зав.№№ 20231, 20232, 20233 представляют собой стальные горизонтальные конструкции цилиндрической формы с усеченно-коническими днищами наземного исполнения.
Резервуары зав.№№ 20235, 20236 представляют собой стальные горизонтальные конструкции цилиндрической формы с усеченно-коническими днищами подземного исполнения.
Резервуары оборудованы дыхательным клапаном, люком замерным для эксплуатации и приемо-раздаточными патрубками для приема и отпуска нефти и нефтепродукта.
Заводские номера нанесены на маркировочные таблички в виде цифрового обозначения аэрографическим способом, обеспечивающие идентификацию СИ, возможность прочтения и сохранность в процессе эксплуатации резервуаров.
Пломбирование резервуаров не предусмотрено.
Знак поверки наносится на свидетельства о поверке и градуировочные таблицы.
Резервуары расположены на территории Строительной площадки ООО «ТЗК Пулково» по адресу: г. Санкт-Петербург, Пулковское шоссе, участок 3, (западнее дома 41, литера АБ по Пулковскому шоссе).
Общий вид и эскиз резервуаров представлен на рисунках 1-5.

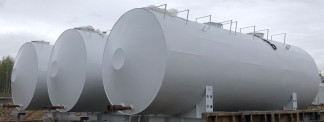

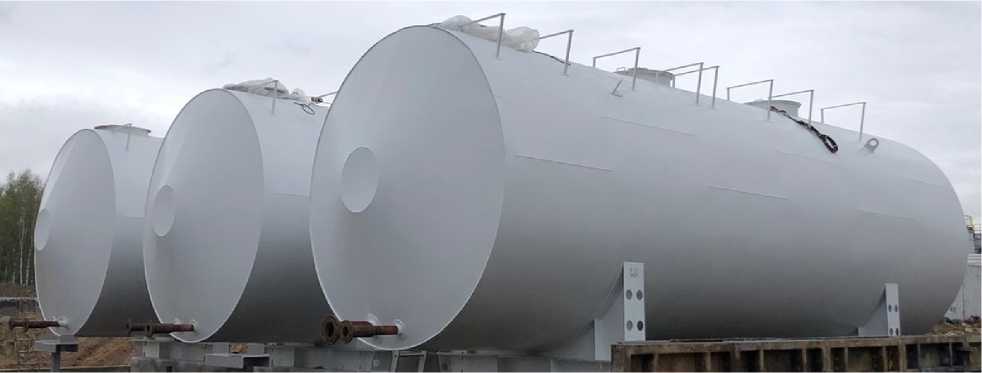

Рисунок 1 - Общий вид резервуаров РГС-75 зав.№№ 20231, 20232, 20233

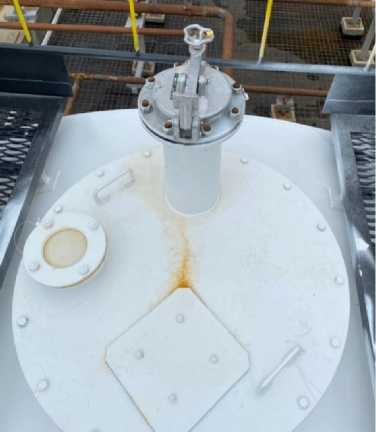

Рисунок 2 - Фото горловины и замерного люка резервуаров РГС-75 зав.№№ 20231, 20232, 20233

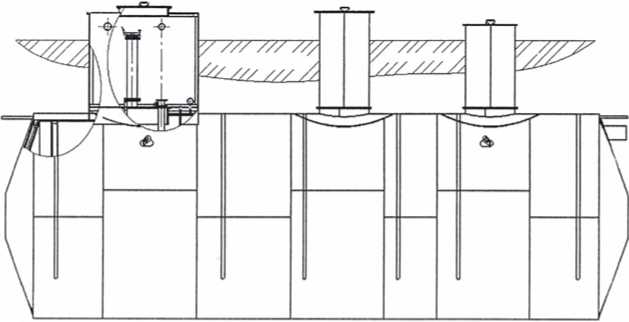

Рисунок 3 - Эскиз резервуаров РГС-75 зав.№№ 20235, 20236

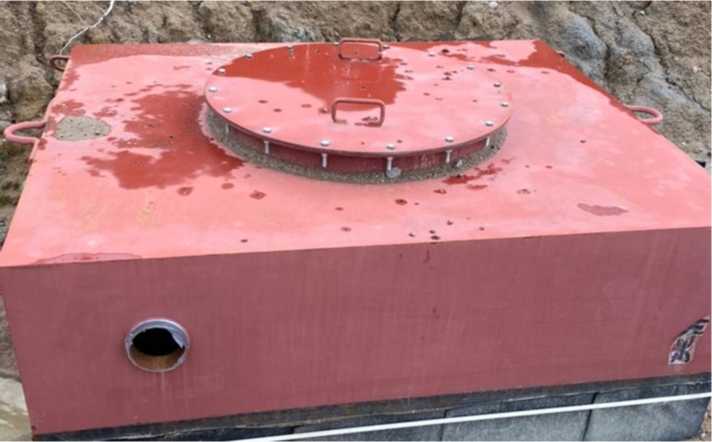

Рисунок 4 - Фото горловины и замерного люка резервуаров РГС-75 зав.№№ 20235, 20236

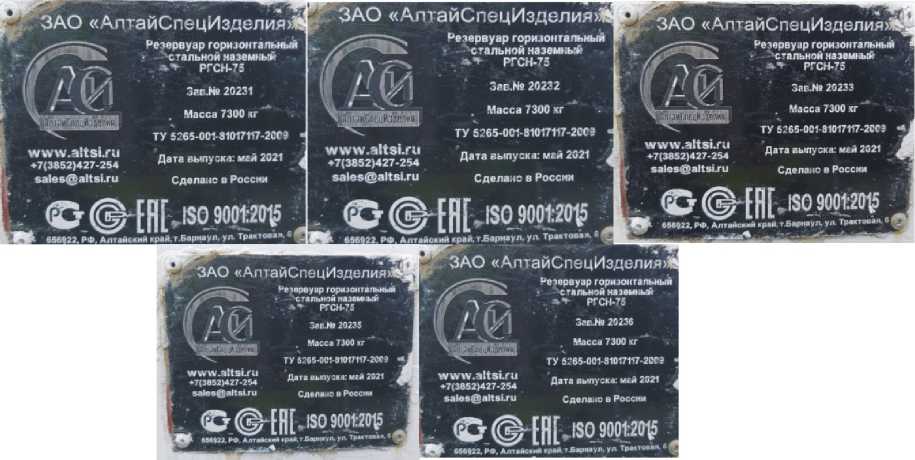

Рисунок 5 - Место нанесения заводских номеров резервуаров РГС-75
Таблица 1 - Метрологические и технические характеристики
| Наименование характеристики | Значение |
| Тип резервуаров | РГС-75 |
| Номинальная вместимость, м3 | 75 |
| Пределы допускаемой относительной погрешности определения вместимости резервуаров, % | ±0,25 |
| Средний срок службы, лет, не менее | 25 |
| Условия эксплуатации: - температура окружающего воздуха, оС - атмосферное давление, кПа | от -50 до +50 от 84,0 до 106,7 |
наносится на титульный лист паспорта типографским способом.
Таблица 2 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуары горизонтальные стальные цилиндрические | РГС-75 | 5 шт. |
| Паспорта | - | 5 экз. |
| Градуировочные таблицы | - | 5 экз. |
приведены в разделе 8 паспорта.
Приказ Росстандарта от 7 февраля 2018 г. №256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости».
