| Номер в госреестре | 86867-22 |
| Наименование СИ | Резервуар горизонтальный стальной цилиндрический |
| Обозначение типа СИ | РГС-50 |
| Изготовитель | Челябинский завод металлоконструкций г. Челябинск (изготовлен в 1987 г.) |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуар горизонтальный стальной цилиндрический РГС-50 (далее - резервуар) предназначен для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Резервуар представляет собой стальной сосуд цилиндрической формы подземного расположения. Резервуар оснащен замерным люком для измерения уровня жидкости и приемораздаточными патрубками для приема и отпуска нефти и нефтепродуктов.
Принцип действия резервуара основан на заполнении его нефтепродуктом до определенного уровня, соответствующего объему, приведенному в градуировочной таблице резервуара.
Заводской номер нанесен плоттерной печатью на информационную табличку, находящуюся рядом с резервуаром, и типографским способом в паспорт резервуара, обеспечивая его идентификацию.
Резервуар РГС-50 с заводским номером 14 расположен по адресу: 440040, Пензенская обл., г. Пенза, п. Нефтяник, ЛПДС «Пенза-2» ПРУ АО «Транснефть-Дружба».
Место нанесения заводского номера и эскиз резервуара представлены на рисунках 1-2.
Знак поверки наносится в градуировочной таблице в виде оттиска поверительного клейма.
Пломбирование резервуара не предусмотрено.

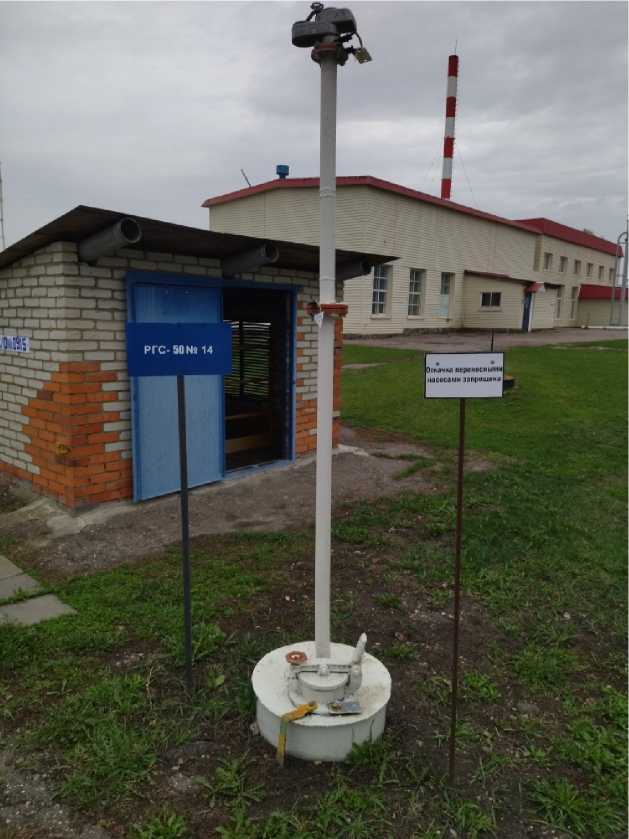

Рисунок 1 - Место нанесения заводского номера

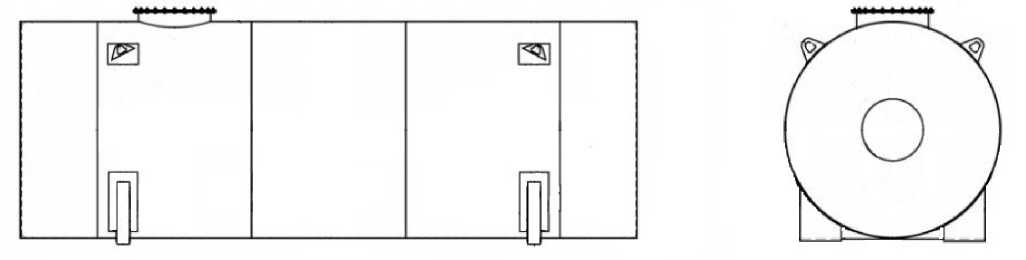

Рисунок 2 - Эскиз резервуара РГС-50
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Тип резервуара | РГС-50 |
| Номинальная вместимость, м3 | 50 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара (объемный метод), % | ±0,25 |
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры, мм, не более - внутренний диаметр - длина | 2800 8980 |
| Условия эксплуатации: - температура окружающей среды, о С - атмосферное давление, кПа | от -60 до +40 от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 30 |
на титульный лист паспорта резервуара типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар горизонтальный стальной цилиндрический | РГС-50 | 1 шт. |
| Паспорт | _ | 1 экз. |
| Градуировочные таблицы | _ | 1 экз. |
приведены в разделе 2 паспорта.
Приказ Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 06.12.2024 |
