| Номер в госреестре | 86869-22 |
| Наименование СИ | Газоанализаторы стационарные |
| Обозначение типа СИ | TP 700 |
| Изготовитель | Detcon Inc., США |
| Год регистрации | 2022 |
| Срок свидетельства | 23.09.2027 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Газоанализаторы стационарные TP 700 (далее - газоанализаторы) предназначены для измерений объемной доли сероводорода в воздухе рабочей зоны предприятий.
Принцип действия газоанализаторов полупроводниковый, основанный на изменении электрического сопротивления полупроводникового чувствительного элемента пропорционально концентрации сероводорода.
Газоанализаторы представляют собой стационарные приборы непрерывного действия, способ отбора пробы - диффузионный.
Конструктивно газоанализаторы выполнены в стальном нержавеющем корпусе, состоят из следующих частей:
- модуль интеллектуального трансмиттера (далее - МИТ);
- полупроводниковый сенсор;
- защитный модуль (грязевой щит) с адаптером;
- клеммная коробка.
На передней панели МИТ расположены светодиодный четырехразрядный дисплей и магнитные программные переключатели.
Газоанализаторы обеспечивают выходные сигналы:
- унифицированный аналоговый выходной токовый сигнал от 4 до 20 мА;
- цифровой выходной сигнал, интерфейс RS 485 Modbus RTU;
- релейный выход («Порог1», «Порог2», «Ошибка») - по дополнительному заказу.
- выходной сигнал по протоколам HART, Profibus, Foundation Fieldbus.
Серийный номер наносится на маркировочную табличку методом печати в виде буквенно-цифрового кода.

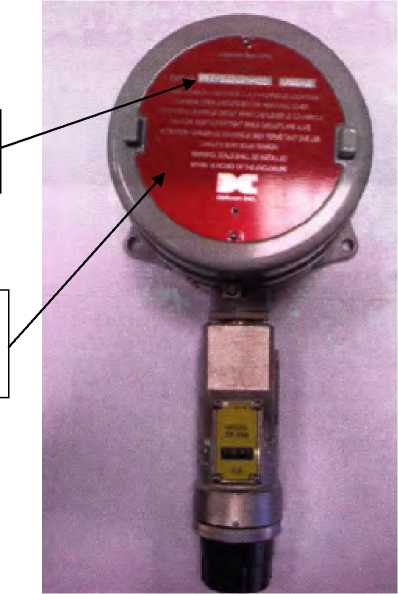

Общий вид газоанализаторов, места нанесения знака утверждения типа, места нанесения серийного номера представлены на рисунке 1. Нанесение знака поверки на газоанализаторы в обязательном порядке не предусмотрено. Пломбирование газоанализаторов не предусмотрено.

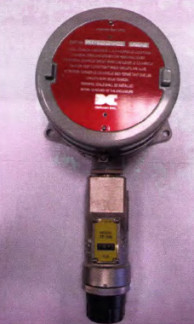

Место нанесения серийного номера
Место нанесения знака утверждения типа
места нанесения серийного номера
Рисунок 1 - Общий вид газоанализаторов с указанием места нанесения знака утверждения типа,
Программное обеспечение (далее - ПО) газоанализаторов состоит из встроенного ПО.
Встроенное ПО разработано изготовителем специально для решения задач измерения содержания определяемого компонента в воздухе и обеспечивает следующие основные функции:
- прием и обработку измерительной информации;
- формирование выходного аналогового и цифрового сигнала;
- проведение настройки газоанализаторов;
- диагностика состояния аппаратной части.
Конструкция газоанализаторов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Встроенное ПО является метрологически значимым.
Метрологические характеристики газоанализаторов нормированы с учетом влияния ПО.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные ПО газоанализаторов приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | TP700 |
| Номер версии (идентификационный номер ПО), не ниже | 12.07L |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Определяемый компонент (ПДК) | Диапазон показаний объемной доли определяемого компонента, _ -1 млн | Диапазон измерений объемной доли, млн-1, выраженный в % | Пределы допускаемой основной приведенной (к верхнему значению диапазона измерений) погрешности измерений, % | Номинальное время установления показаний, Т0,9ном, с, не более |
| Сероводород (H2S) (7,1) | от 0 до 20 | от 1 до 20 млн-1 включ. (от 140-4 до 240-3 % включ.) | ±20 | 60 |
| от 0 до 50 | от 1 до 50 млн-1 включ. (от 1 •Ю-4 до 540-3 % включ.) | ±20 | 60 | |
| от 0 до 100 | от 1 до 100 млн-1 включ. (от 1 •ю-4 до 1 •Ю-2 % включ.) | ±20 | 60 |
Примечание:
1. Вариация выходного сигнала газоанализатора, в долях от предела допускаемой
основной погрешности - 0,5.
2. Пределы допускаемой дополнительной погрешности от влияния изменения температуры окружающей среды в пределах рабочих условий на каждые 10 0С, в долях от предела допускаемой основной погрешности - 0,5.
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания постоянного тока, В | от 11 до 30 |
| Потребляемая мощность, В^А, не более | 2 |
| Габаритные размеры, мм, не более: Модуль интеллектуального трансмиттера с полупроводниковым сенсором -длина | 130 |
| -диаметр | 55 |
| Соединительная коробка -длина | 110 |
| -ширина | 155 |
| -высота | 140 |
| Защитный модуль с адаптером -длина | 60 |
| -диаметр | 50 |
| Масса, кг, не более: Модуль интеллектуального трансмиттера с термохимическим сенсором | 1,2 |
| Соединительная коробка | 2,9 |
| Защитный модуль с адаптером | 0,1 |
| Время прогрева, мин, не более | 60 |
Продолжение таблицы 3
| Наименование характеристики | Значение |
| Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % | от +15 до +35 от 5 до 95 |
| Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность, % | от -60 до +75 от 5 до 95 |
| Средняя наработка на отказ, ч | 20000 |
| Средний срок службы, лет | 10 |
| Маркировка взрывозащиты | 1Ex d IIB+H2 T4 Gb X |
наносится на титульный лист руководства по эксплуатации типографским способом и на маркировочную наклейку любым технологическим способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Газоанализатор стационарный TP 700 | - | 1 шт. |
| Калибровочный адаптер | 1 шт. | |
| Магнит для настройки газоанализатора | 1 шт. | |
| Крепежный комплект для монтажа в воздуховоде | - | по заказу |
| Руководство по эксплуатации | 1 экз. |
приведены в разделе 1 «Введение» руководства по эксплуатации.
Приказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия;
Постановление Правительства Российской Федерации от 16 ноября 2020 № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
Газоанализаторы стационарные TP 700. Стандарт предприятия.
