| Номер в госреестре | 86871-22 |
| Наименование СИ | Резервуары стальные горизонтальные цилиндрические |
| Обозначение типа СИ | РГС |
| Изготовитель | Публичное акционерное общество Нефтегазовая компания "РуссНефть" (ПАО НК "РуссНефть"), г. Москва |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные горизонтальные цилиндрические РГС предназначены для измерений объема, а также приема, хранения и отпуска нефтепродуктов.
Резервуары изготовлены в следующих модификациях РГС-60, РГС-80.
Принцип действия резервуаров основан на измерении объема нефтепродуктов в зависимости от уровня его наполнения.
Резервуары стальные горизонтальные цилиндрические РГС представляют собой горизонтальные сварные сосуды. Основанием является гидрофобный слой из битумнопесчаной смеси, бетонные опоры. Резервуары оснащены люками-лазами, штуцерами и лестницей для доступа к люку, а также необходимыми техническими устройствами для проведения операций по приему, хранению и отпуску нефтепродуктов: приемо-раздаточными патрубками с запорной арматурой; механическими дыхательными клапанами; патрубком слива подтоварной воды; противопожарным оборудованием; молниезащитой, защитой от статического электричества и вторичных проявлений молний.
Заводской номер нанесен аэрографическим способом на стенку резервуара и типографским способом в технический паспорт резервуара.
Резервуары стальные горизонтальные цилиндрические РГС-60 с заводским номером 1, РГС-80 с заводским номером 801, расположены на территории Участок предварительной подготовки нефти Западно-Рыбушанский Саратовский филиал ПАО НК «РуссНефть» (Публичное акционерное общество Нефтегазовая компания «РуссНефть»), Саратовская обл., Лысогорский район, 51.361376, 45.662264.

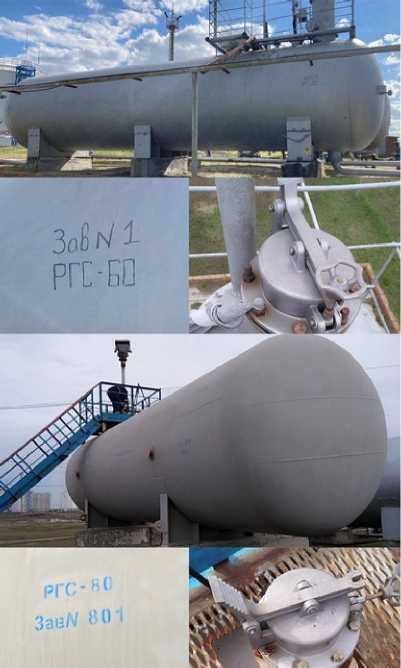

Общий вид резервуаров горизонтальных цилиндрических РГС их горловин и заводских номеров представлен на рисунке 1.
Рисунок 1 - Общий вид резервуаров стальных горизонтальных цилиндрических РГС-60, РГС-80, их горловин и заводских номеров
Пломбирование резервуаров стальных горизонтальных цилиндрических РГС не предусмотрено.
Знак поверки наносится на свидетельство о поверке и в градуировочной таблице в месте подписи поверителя.
Метрологические и основные технические характеристики резервуаров приведены в
таблицах 1 и 2.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |
| Модификация | РГС-60 | РГС-80 |
| Номинальная вместимость, м3 | 60 | 80 |
| Пределы допускаемой относительной погрешности определения вместимости, % | ± 0,25 | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающего воздуха, °C | от - 40 до + 50 |
| Средний срок службы, лет, не менее | 30 |
наносится на титульный лист технического паспорта резервуара методом печати.
Таблица 3 - Комплектность резервуара
| Наименование | Обозначение | Количество |
| Резервуар стальной горизонтальный цилиндрический | РГС-60 | 1 шт. |
| Технический паспорт | 1 экз. | |
| Градуировочная таблица | 1 экз. | |
| Резервуар стальной горизонтальный цилиндрический | РГС-80 | 1 шт. |
| Технический паспорт | 1 экз. | |
| Градуировочная таблица | 1 экз. |
ФР.1.29.2017.26306 Методика измерений массы нефти, газового конденсата косвенным методом статических измерений. МИ-01. СНГ
Приказ Росстандарта от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 06.12.2024 |
