| Номер в госреестре | 86876-22 |
| Наименование СИ | Сигнализаторы загазованности оксидом углерода |
| Обозначение типа СИ | СЗ-2 |
| Изготовитель | Общество с ограниченной ответственностью "ЦИТ-Плюс" (ООО "ЦИТ-Плюс"), г. Саратов. |
| Год регистрации | 2022 |
| Срок свидетельства | 23.09.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Сигнализаторы загазованности оксидом углерода СЗ-2 (далее - сигнализаторы) предназначены для непрерывного автоматического контроля содержания массовой концентрации оксида углерода (СО) в воздухе.
Сигнализаторы представляют собой стационарные автоматические одноканальные приборы непрерывного действия.
Принцип действия сигнализаторов основан на преобразовании концентрации газа в напряжение. Получившееся напряжение сравнивается с пороговым значением и формируются свето-звуковые и управляющие сигналы.
Способ отбора пробы - диффузионный.
Условные обозначения и наименования исполнений сигнализаторов приведены в таблице 1.
Таблица 1 - Условные обозначения и наименования исполнений сигнализаторов.
| Условные обозначения | Наименования исполнений | Тип датчика |
| ЯБКЮ.421453.002 | СЗ-2-2ВТ | электрохимический |
| ЯБКЮ.421453.002-01 | СЗ-2-2В | |
| ЯБКЮ.421453.031-01 | СЗ-2-2А1/05, СЗ-2-2А1-485/05 | |
| ЯБКЮ.421453.112 | СЗ-2-2АГ, СЗ-2-2АГ/05 | |
| ЯБКЮ.421453.116 | СЗ-2Е-485, СЗ-2Е-485/24, СЗ-2Е-485-2, СЗ-2Е-485-2/24, СЗ-2Е-485Р, СЗ-2Е-485Р/24, СЗ-2Е-485Р4, СЗ-2Е-485Р4/24, СЗ-2Е-485Р8, СЗ-2Е-485Р8/24 |
Сигнализаторы выполнены в пластмассовом корпусе.
Сигнализаторы имеют кнопку «Контроль» и световые индикаторы «Питание», «Газ» или «Порог», а также, в зависимости от исполнения: «Отказ», «Клапан», «Клапан закрыт», «Обрыв клапана», «Внешний порог», «Связь».
Сигнализаторы исполнений В, ВТ, АГ, СЗ-2-2Аi имеют дискретные выходные сигналы, исполнения Е-485, СЗ-2-2АГ485/05 - интерфейс RS485.
Сигнализаторы исполнений СЗ-2Е-485Р, СЗ-2Е-485Р/24, СЗ-2Е-485Р4, СЗ-2Е-485Р4/24, СЗ-2Е-485Р8, СЗ-2Е-485Р8/24 способны передавать информацию о своем состоянии по радиоканалу.
Нанесения знака поверки на сигнализатор не предусмотрено. Знак поверки наносится на свидетельство о поверке в соответствии с действующим законодательством.

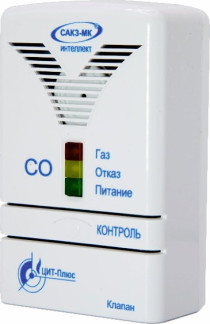

Общий вид сигнализаторов представлен на рисунке 1.
а)исполнение Аi
б) исполнения АГ, В, ВТ, и Е
Рисунок 1 - Общий вид сигнализаторов загазованности оксидом углерода СЗ-2

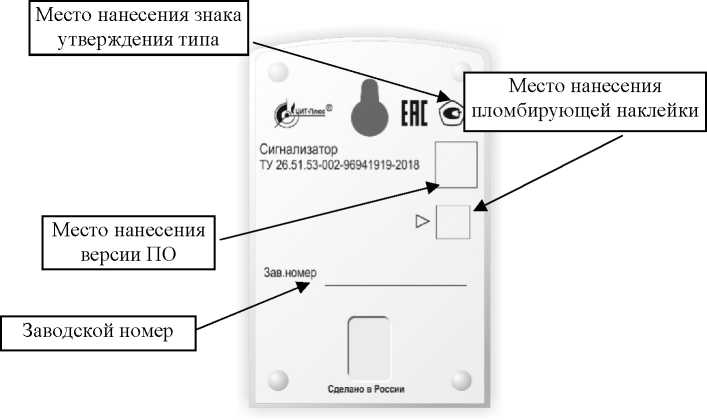

Места пломбирования от несанкционированных действий, место нанесения знака утверждения типа, заводского номера представлены на рисунке 2.
Заводские номера в виде цифро-буквенного обозначения, состоящие из арабских цифр и/или символов латинского алфавита, наносятся фотохимпечатным способом на маркировочную табличку в месте, указанном на рисунке 2.
S3
верси
Место нанесения знака
утверждения типа
Место нанесения
пломбирующей
Заводской номер
б) исполнение СЗ-2-2ВТ
Место нанесения
ПО
наклейки
а) исполнения АГ, В и Е
в) исполнение Ai
Рисунок 2 - Места пломбирования сигнализаторов от несанкционированных действий, место нанесения знака утверждения типа, заводского номера.
Сигнализаторы имеют встроенное программное обеспечение (далее - ПО), разработанное изготовителем специально для непрерывного автоматического контроля концентрации определяемых компонентов в воздухе.
Встроенное ПО сигнализаторов обеспечивает выполнение следующих основных функций:
а) метрологически значимая часть:
- обработку измерительной информации от первичного измерительного преобразователя (датчика);
- сравнение измеренных значений содержания определяемого компонента с установленными пороговыми значениями;
- проведение настройки сигнализатора;
б) метрологически незначимая часть:
- прием дискретных сигналов от внешних устройств;
- формирование звуковой и световой сигнализации;
- формирование дискретных выходных сигналов;
- формирование выходного сигнала в формате цифрового интерфейса связи (только для исполнений Е и C3-2-2Ai-485/05);
- формирование импульсного сигнала управления электромагнитным клапаном;
- самодиагностика аппаратной части сигнализатора.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 2.
Таблица 2 - Идентификационные данные ПО
| Значение для исполнений | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО |
| СЗ-2-2ВТ | PIC-2520 UGAR-GAZ | 1 | - |
| СЗ-2-2В | sz2_2v_25k22_CO_v 14_dg amper Ikalibr | 14 | - |
Продолжение таблицы 2
| Значение для исполнений | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО |
| СЗ-2-2АГ, СЗ-2-2АГ/05 | m 16f1508sig_CО_82uH_v7 | 7 | - |
| СЗ-2-2А1/05, СЗ-2-2АГ485/05 | SZmini_CO V3.2_lock | 3.2 | - |
| СЗ-2Е-485, СЗ-2Е-485/24, СЗ-2Е-485Р, СЗ-2Е-485Р/24 | SZ-2E_co_v 102_plata(A)_25k2 2 radio | 102 | - |
| СЗ-2Е-485-2, СЗ-2Е-485-2/24, СЗ-2Е-485Р4, СЗ-2Е-485Р4/24 | SZ-2E_L433_F071C8T6_v37 | 37 | - |
| СЗ-2Е-485Р8, СЗ-2Е-485Р8/24 | SZ- 2E L868 F071C8T6 v37 | 37 | - |
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение |
| Пороги срабатывания сигнализации, мг/м3: - по уровню «Порог 1» - по уровню «Порог 2» | 20 100 |
| Предел допускаемой основной абсолютной погрешности срабатывания сигнализатора, мг/м3: - по уровню «Порог 1» - по уровню «Порог 2» | ±5 ±25 |
| Время срабатывания сигнализации, с, не более | 60 |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры (длинахширинахвысота), мм, не более - исполнений В, ВТ, АГ, Е - исполнения Ai | 130х85х35 90x58x32 |
| Масса, кг, не более - исполнений В, ВТ, АГ, Е - исполнения А1 | 0,5 0,1 |
| Условия эксплуатации: - температура окружающей среды, °C - относительная влажность, %: - атмосферное давление, кПа | от -10 до +40 от 20 до 80 от 86 до 108 |
Продолжение таблицы 4
| Наименование характеристики | Значение |
| Номинальное напряжение питания, В: - СЗ-2-2АГ, СЗ-2-2В, СЗ-2-2ВТ, СЗ-2Е-485, СЗ-2Е-485-2, СЗ-2Е-485Р, СЗ-2Е-485Р4, СЗ-2Е-485Р8 | 230 ~50Гц |
| - СЗ-2Е-485/24, СЗ-2Е-485-2/24, СЗ-2Е-485Р/24, СЗ-2Е-85Р4/24, СЗ-2Е-485Р8/24, | 24 |
| - СЗ-2-2АГ/05, СЗ-2-2А1/05, СЗ-2-2А1-485/05 | 5 |
| Потребляемая мощность, В А, не более | |
| - исполнений АГ, Ai | 1 |
| - исполнения Е | 3 |
| - исполнений В, ВТ | 6 |
| Средний срок службы, лет | 12 |
| Средняя наработка на отказ, ч | 30000 |
наносится на маркировочную табличку, на титульный лист руководства по эксплуатации и паспорт типографским способом.
Таблица 5 - комплектность средства измерений
| Наименование | Обозначение | Количество |
| Сигнализатор загазованности оксидом углерода СЗ-2 | в соответствии с заказом | 1 шт. |
| Руководство по эксплуатации | ЯБКЮ.421453.ххх РЭ | 1 экз. |
| Паспорт | ЯБКЮ.421453.ххх ПС | 1 экз. |
| Монтажный комплект | _ | 1 к-т |
приведены в разделе 2 документа «ЯБКЮ.421453.002РЭ Сигнализаторы загазованности оксидом углерода СЗ-2-2В. Руководство по эксплуатации», «ЯБКЮ.421453.112РЭ Сигнализаторы загазованности оксидом углерода СЗ-2-2АГ. Руководство по эксплуатации», «ЯБКЮ.421453.031-01РЭ Сигнализаторы загазованности оксидом углерода СЗ-2-2АЁ Руководство по эксплуатации», «ЯБКЮ.421453.116РЭ Сигнализаторы загазованности оксидом углерода СЗ-2Е Руководство по эксплуатации».
Приказ Федерального агентства по техническому регулированию и метрологии от «31» декабря 2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»
ТУ 26.51.53-002-96941919-2018 Сигнализаторы загазованности оксидом углерода типа СЗ-2. Технические условия.
