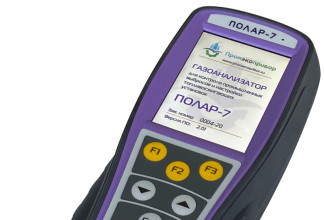

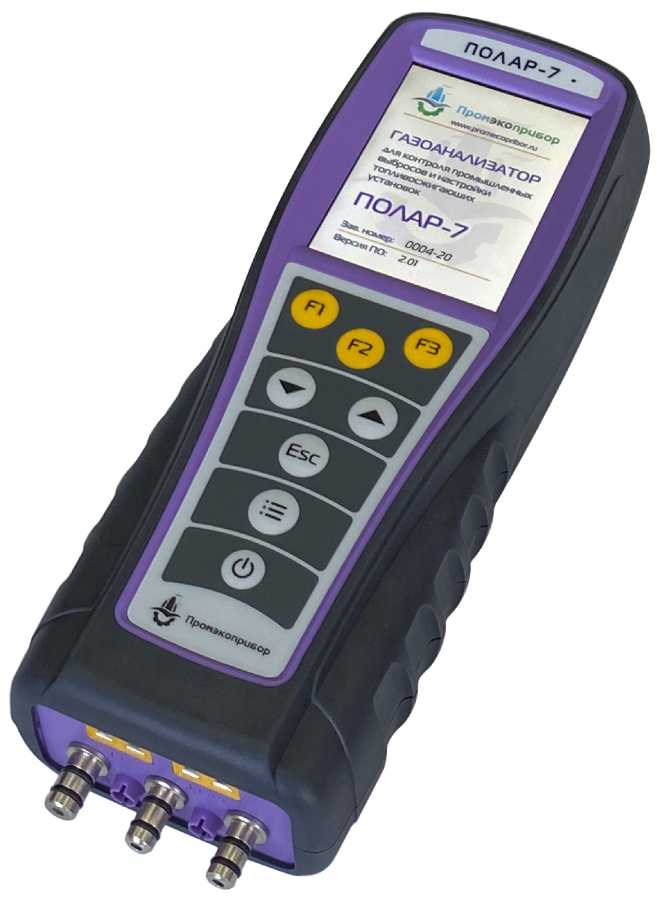

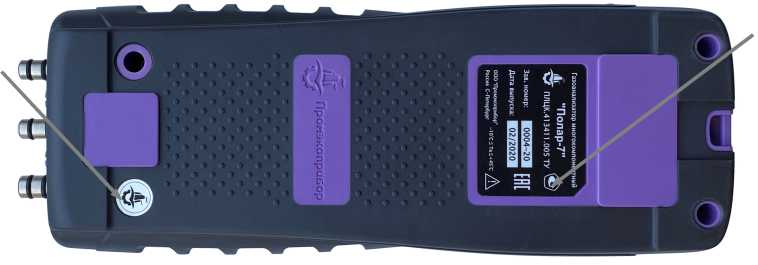

Газоанализаторы многокомпонентные "Полар-7", 86886-22

Каналы измерений содержания газовых компонентов

Каналы измерений физических параметров 7)

О2

СО

NO

NO2

NOx

SO2

H2S

СО2

СН

Тгаз

Ti

ДР

Ратм

Рабс

+1)

*2)3)

*2)

*2)

*4)

*2)

*2)

*2)5)

*2)6)

+1)

+1)

+1)

*2)

*2)

1) «+» - канал устанавливается в базовой комплектации газоанализатора.

2) «*» - канал устанавливается по заказу.

3) Для данного определяемого компонента возможна установка двух каналов с разными диапазонами измерений, а также канала, оснащенного измерительным преобразователем с компенсацией по водороду (Н2).

4) При установленных каналах измерений NO и NO2. В случае если в газоанализаторе установлен только канал NO, показания объемной доли суммы оксидов азота выводятся на дисплей в результате расчета по эмпирическим формулам.

5) В случае если в газоанализаторе отсутствует канал измерений СО2, показания объемной доли диоксида углерода выводятся на дисплей в результате расчета по эмпирическим формулам.

6) Градуировка канала измерений углеводородов (СН) выполняется по метану (СН4) или пропану (С3Н8). Градуировочный компонент определяется при заказе газоанализатора.

7) Тгаз - канал измерений температуры газов; Ti - канал измерений температуры воздуха; ДР - канал измерений разности давлений газов; Ратм - канал измерений атмосферного давления; Рабс - канал измерений абсолютного давления.

Идентификационные данные (признаки)

Значение

Идентификационное наименование (ПО)

polar7.bin

Номер версии (идентификационный номер ПО)

2.01

Цифровой идентификатор ПО

f97d647f

Алгоритм вычисления цифрового идентификатора ПО

CRC32

Примечание - Номер версии ПО должен быть не ниже указанного в таблице. Значение контрольной суммы, приведенное в таблице, относится только к файлу прошивки обозначенной в таблице версии.

Определяемый компонент (канал измерений)

Диапазон измерений содержания определяемого компонента 1)

Пределы допускаемой основной погрешности 2) (на участке диапазона измерений)

абсолютной

относительной

Кислород (O2)

от 0 до 25 % (об.)

±0,2 % (об.)

_

Оксид углерода (CO низкий)

от 0 до 500 млн-1

+5 млн-1

(от 0 до 100 млн-1 включ.)

±5 %

(св. 100 до 500 млн-1)

от 0 до 625 мг/м3

±6,3 мг/м3

(от 0 до 125 мг/м3 включ.)

±5 %

(св. 125 до 625 мг/м3)

Определяемый компонент (канал измерений)

Диапазон измерений содержания определи-емого компонента 1)

Пределы допускаемой основной погрешности 2) (на участке диапазона измерений)

абсолютной

относительной

Оксид углерода (CO высокий)

от 0 до 10000 млн-1

±10 млн-1

(от 0 до 200 млн-1 включ.)

±5 %

(св. 200 до 10000 млн-1)

от 0 до 12500 мг/м3

±12,5 мг/м3

(от 0 до 250 мг/м3 включ.)

±5 %

(св. 250 до 12500 мг/м3)

Оксид углерода (CO очень высокий)

от 0 до 20000 млн-1

±40 млн-1

(от 0 до 800 млн-1 включ.)

±5 %

(св. 800 до 20000 млн-1)

от 0 до 25000 мг/м3

±50 мг/м3

(от 0 до 1000 мг/м3 включ.)

±5 %

(св. 1000 до 25000 мг/м3)

Оксид углерода (CO сверхвысокий)

от 0 до 10 % (об.)

±0,02 % (об.)

(от 0 до 0,4 % (об.) включ.)

±5 %

(св. 0,4 % до 10 % (об.))

от 0 до 125 г/м3

±0,25 г/м3 (от 0 до 5 г/м3 включ.)

±5 %

(св. 5 до 125 г/м3)

Оксид азота (NO низкий)

от 0 до 300 млн-1

±5 млн-1

(от 0 до 50 млн-1 включ.)

±10 %

(св. 50 до 300 млн-1)

от 0 до 402 мг/м3

±6,7 мг/м3

(от 0 до 67 мг/м3 включ.)

±10 %

(св. 67 до 402 мг/м3)

Оксид азота (NO высокий)

от 0 до 4000 млн-1

±10 млн-1

(от 0 до 100 млн-1 включ.)

±10 %

(св. 100 до 4000 млн-1)

от 0 до 5360 мг/м3

±13,4 мг/м3

(от 0 до 134 мг/м3 включ.)

±10 %

(св. 134 до 5360 мг/м3)

Диоксид азота (NO2 низкий)

от 0 до 100 млн-1

±2,5 млн-1

(от 0 до 25 млн-1 включ.)

±10 %

(св. 25 до 100 млн-1)

от 0 до 205 мг/м3

±5,1 мг/м3

(от 0 до 51 мг/м3 включ.)

±10 %

(св. 51 до 205 мг/м3)

Диоксид азота (NO2 высокий)

от 0 до 500 млн-1

±5 млн-1

(от 0 до 50 млн-1 включ.)

±10 %

(св. 50 до 500 млн-1)

от 0 до 1025 мг/м3

±10,3 мг/м3

(от 0 до 103 мг/м3 включ.)

±10 %

(св. 103 до 1025 мг/м3)

Определяемый компонент (канал измерений)

Диапазон измерений содержания определи-емого компонента 1)

Пределы допускаемой основной погрешности 2) (на участке диапазона измерений)

абсолютной

относительной

Сумма оксидов азота (NOx низкий) в пересчете на NO23) 5)

от 0 до 400 млн-1

±6 млн-1

(от 0 до 40 млн-1 включ.)

±15 %

(св. 40 до 400 млн-1)

от 0 до 820 мг/м3

±12,3 мг/м3

(от 0 до 82 мг/м3 включ.)

±15 %

(св. 82 до 820 мг/м3)

Сумма оксидов азота (NOx высокий) в пересчете на NO2 4) 5)

от 0 до 4500 млн-1

±12 млн-1

(от 0 до 80 млн-1 включ.)

±15 %

(св. 80 до 4500 млн-1)

от 0 до 9225 мг/м3

±24,6 мг/м3

(от 0 до 164 мг/м3 включ.)

±15 %

(св. 164 до 9225 мг/м3)

Сернистый ангидрид (SO2 низкий)

от 0 до 300 млн-1

±5 млн-1

(от 0 до 50 млн-1 включ.)

±10 %

(св. 50 до 300 млн-1)

от 0 до 858 мг/м3

±14,3 мг/м3

(от 0 до 143 мг/м3 включ.)

±10 %

(св. 143 до 858 мг/м3)

Сернистый ангидрид (SO2 высокий)

от 0 до 5000 млн-1

±10 млн-1

(от 0 до 100 млн-1 включ.)

±10 %

(св. 100 до 5000 млн-1)

от 0 до 14300 мг/м3

±28,6 мг/м3

(от 0 до 286 мг/м3 включ.)

±10 %

(св. 286 до 14300 мг/м3)

Сероводород (H2S низкий)

от 0 до 300 млн-1

±5 млн-1

(от 0 до 50 млн-1 включ.)

±10 %

(св. 50 до 300 млн-1)

от 0 до 456 мг/м3

±7,6 мг/м3

(от 0 до 76 мг/м3 включ.)

±10 %

(св. 76 до 456 мг/м3)

Сероводород (H2S высокий)

от 0 до 1000 млн-1

±10 млн-1

(от 0 до 100 млн-1 включ.)

±10 %

(св. 100 до 1000 млн-1)

от 0 до 1520 мг/м3

±15,2 мг/м3

(от 0 до 152 мг/м3 включ.)

±10 %

(св. 152 до 1520 мг/м3)

Диоксид углерода (CO2 низкий) 6)

от 0 до 20 % (об.)

±0,5 % (об.)

(от 0 до 5 % (об.) включ.)

±10 %

(св. 5 до 20 % (об.))

Диоксид углерода (CO2 высокий) 6)

от 0 до 50 % (об.)

±1,25 % (об.)

(от 0 до 12,5 % (об.) включ.)

±10 %

(св. 12,5 до 50 % (об.))

Диоксид углерода (CO2 очень высокий) 6)

от 0 до 100 % (об.)

±2,5 % (об.)

(от 0 до 25 % (об.) включ.)

±10 %

(св. 25 до 100 % (об.))

Определяемый компонент (канал измерений)

Диапазон измерений содержания определяемого компонента 1)

Пределы допускаемой основной погрешности 2) (на участке диапазона измерений)

абсолютной

относительной

Углеводороды по метану (СН4 низкий)

от 0 до 5 % (об.)

±0,1 % (об.)

(от 0 до 1,0 % (об.) включ.)

±10 %

(св. 1,0 до 5 % (об.))

от 0 до 36 г/м3

±0,72 г/м3

(от 0 до 7,2 г/м3 включ.)

±10 %

(св. 7,2 до 36 г/м3)

Углеводороды по метану (СН4 высокий)

от 0 до 20 % (об.)

±0,4 % (об.)

(от 0 до 4 % (об.) включ.)

±10 %

(св. 4 до 20 % (об.))

от 0 до 144 г/м3

±2,88 г/м3

(от 0 до 28,8 г/м3 включ.)

±10 %

(св. 28,8 до 144 г/м3)

Углеводороды по метану (СН4 очень высокий)

от 0 до 100 % (об.)

±1,0 % (об.)

(от 0 до 10 % (об.) включ.)

±10 %

(св. 10 до 100 % (об.))

от 0 до 720 г/м3

±7,2 г/м3

(от 0 до 72 г/м3 включ.)

±10 %

(св. 72 до 720 г/м3)

Углеводороды по пропану (С3Н8)

от 0 до 2,0 % (об.)

±0,04 % (об.)

(от 0 до 0,4 % (об.) включ.)

±10 %

св. 0,4 до 2,0 % (об.))

от 0 до 39,4 г/м3

±0,79 г/м3

(от 0 до 7,9 г/м3 включ.)

±10 %

(св. 7,9 до 39,4 г/м3)

1) Газоанализаторы по каналам измерений СО, NO, NO2, NOx, SO2, H2S, СН4 и С3Н8 обеспечивают вывод результатов на дисплей в единицах массовой концентрации с учетом коэффициентов пересчета из единиц объемной доли для условий, принятых для пересчета единиц содержания компонентов при контроле атмосферы (t=0 оС, Р=101,3 кПа): СО - 1,25; NO - 1,34; NO2 -2,05; NOx - 2,05; SO2 - 2,86; H2S - 1,52; СН4 - 0,72; С3Н8 - 1,97.

2) Нормальные условия измерений:

- температура окружающего воздуха, 0С                               от +15 до +25

- диапазон относительной влажности окружающего воздуха, %            от 30 до 80

- диапазон атмосферного давления, кПа                              от 90,6 до 104,8

3) При установленных каналах измерений NO «низкий» и NO2 «низкий».

4) При установленных каналах измерений NO «высокий» и NO2 «высокий».

5) В случае если в газоанализаторе установлен только канал измерений NO, метрологические характеристики по каналу NOx не нормированы, показания объемной доли суммы оксидов азота выводятся на дисплей в результате расчета по эмпирическим формулам.

6) В случае если в газоанализаторе отсутствует канал измерений СО2, метрологические характеристики по каналу СО2 не нормированы, показания объемной доли диоксида углерода выводятся на дисплей в результате расчета по эмпирическим формулам.

Определяемый компонент (канал измерений)

Диапазон измерений содержания определяемого компонента 1)

Пределы допускаемой погрешности (на участке диапазона измерений)

абсолютной

относительной

Оксид углерода (CO низкий)

от 27 до 625 мг/м3

±9,5 мг/м3

(от 27 до 125 мг/м3 включ.)

±7,5 %

(св. 125 до 625 мг/м3)

Оксид углерода (CO высокий)

от 54 до 12500 мг/м3

±19 мг/м3

(от 54 до 250 мг/м3 включ.)

±7,5 %

(св. 250 до 12500 мг/м3)

Оксид углерода (CO очень высокий)

от 215 до 25000 мг/м3

±75 мг/м3

(от 215 до 1000 мг/м3 включ.)

±7,5 %

(св. 1000 до 25000 мг/м3)

Оксид углерода (CO сверхвысокий)

от 1,1 до 125 г/м3

±0,4 г/м3

(от 1,1 до 5 г/м3 включ.)

±7,5 %

(св. 5 до 125 г/м3)

Оксид азота (NO низкий)

от 29 до 402 мг/м3

±10 мг/м3

(от 29 до 67 мг/м3 включ.)

±15 %

(св. 67 до 402 мг/м3)

Оксид азота (NO высокий)

от 58 до 5360 мг/м3

±20 мг/м3

(от 58 до 134 мг/м3 включ.)

±15 %

(св. 134 до 5360 мг/м3)

Диоксид азота (NO2 низкий)

от 23 до 205 мг/м3

±8 мг/м3

(от 23 до 51 мг/м3 включ.)

±15 %

(св. 51 до 205 мг/м3)

Диоксид азота (NO2 высокий)

от 46 до 1025 мг/м3

±16 мг/м3

(от 46 до 103 мг/м3 включ.)

±15 %

(св. 103 до 1025 мг/м3)

Сумма оксидов азота (NOx низкий) в пересчете на NO22) 4)

от 55 до 820 мг/м3

±19 мг/м3

(от 55 до 82 мг/м3 включ.)

±23 %

(св. 82 до 820 мг/м3)

Сумма оксидов азота (NOx высокий) в пересчете на NO23) 4)

от 110 до 9225 мг/м3

±38 мг/м3

(от 110 до 164 мг/м3 включ.)

±23 %

(св. 164 до 9225 мг/м3)

Сернистый ангидрид (SO2 низкий)

от 62 до 858 мг/м3

±21,5 мг/м3 (от 62 до 143 мг/м3 включ.)

±15 %

(св. 143 до 858 мг/м3)

Сернистый ангидрид (SO2 высокий)

от 124 до 14300 мг/м3

±43 мг/м3

(от 124 до 286 мг/м3 включ.)

±15 %

(св. 286 до 14300 мг/м3)

Сероводород (H2S низкий)

от 33 до 456 мг/м3

±11,5 мг/м3

(от 33 до 76 мг/м3 включ.)

±15 %

(св. 76 до 456 мг/м3)

Сероводород (H2S высокий)

от 66 до 1520 мг/м3

±23 мг/м3

(от 66 до 152 мг/м3 включ.)

±15 %

(св. 152 до 1520 мг/м3)

Определяемый компонент (канал измерений)

Диапазон измерений содержания определяемого компонента 1)

Пределы допускаемой погрешности (на участке диапазона измерений)

абсолютной

относительной

Углеводороды по метану (СН4 низкий)

от 3,1 до 36 г/м3

±1,1 г/м3

(от 3,1 до 7,2 г/м3 включ.)

±15 %

(св. 7,2 до 36 г/м3)

Углеводороды по метану (СН4 высокий)

от 12,4 до 144 г/м3

±4,4 г/м3

(от 12,4 до 28,8 г/м3 включ.)

±15 %

(св. 28,8 до 144 г/м3)

Углеводороды по метану (СН4 очень высокий)

от 31 до 720 г/м3

±11 г/м3

(от 31 до 72 г/м3 включ.)

±15 %

(св. 72 до 720 г/м3)

Углеводороды по пропану (С3Н8)

от 3,4 до 39,4 г/м3

±1,2 г/м3

(от 3,4 до 7,9 г/м3 включ.)

±15 %

(св. 7,9 до 39,4 г/м3)

1) Газоанализаторы по каналам измерений СО, NO, NO2, NOx, SO2, H2S, СН4 и С3Н8 обеспечивают вывод результатов на дисплей в единицах массовой концентрации с учетом коэффициентов пересчета из единиц объемной доли для условий, принятых для пересчета единиц содержания компонентов при контроле атмосферы (t=0 оС, Р=101,3 кПа): СО - 1,25; NO - 1,34; NO2 -2,05; NOx - 2,05; SO2 - 2,86; H2S - 1,52; СН4 - 0,72; С3Н8 - 1,97.

2) При установленных каналах измерений NO «низкий» и NO2 «низкий».

3) При установленных каналах измерений NO «высокий» и NO2 «высокий».

4) В случае если в газоанализаторе установлен только канал измерений NO, метрологические характеристики по каналу NOx не нормированы, показания объемной доли суммы оксидов азота выводятся на дисплей в результате расчета по эмпирическим формулам.

измерений физических па

раметров газов

Определяемый параметр (канал измерений)

Диапазон измерений

Пределы допускаемой погрешности (на участке диапазона измерений)

абсолютной

относительной

Температура газов

от 0 до +800 оС

±2 оС

(от 0 до +200 оС включ.)

±1 %

(св. +200 до +800 оС)

от -40 до +800 оС

±2 оС

(от -40 до +200 оС включ.)

от 0 до +1200 оС

±2 оС

(от 0 до +200 оС включ.)

±1 %

(св. +200 до +1200 оС)

от -40 до +1200 оС

±2 оС

(от -40 до +200 оС включ.)

Температура воздуха

от -10 до +50 оС (внешний датчик)

±1 оС

_

от -40 до +100 оС (внешний зонд)

±1 оС

_

Разность давлений газов

от -200 до +200 гПа

±0,02 гПа

(св. -2 до +2 гПа включ.)

±1 % (от -200 до -2 гПа включ.) ±1 % (св. +2 до +200 гПа)

Определяемый параметр (канал измерений)

Диапазон измерений

Пределы допускаемой погрешности (на участке диапазона измерений)

абсолютной

относительной

Атмосферное давление

от 600 до 1100 гПа

±3 гПа

_

Абсолютное давление 1)

от 400 до 1300 гПа

±5 гПа

_

1) Показания по каналу измерений абсолютного давления рассчитывается по формуле

Р . = P + P . абс      атм       газ ,

где   Ратм — показания по каналу измерений атмосферного давления, гПа;

Ргаз   — показания по каналу измерений разности давлений газов, гПа.

Наименование характеристики

Значение

Предел допускаемой вариации показаний по каналам измерений содержания газовых компонентов, в долях от пределов допускаемой основной погрешности

0,5

Пределы допускаемой дополнительной погрешности по каналам измерений содержания газовых компонентов от изменения температуры окружающей среды на каждые 10 °С от значения, при котором определялась основная погрешность (от +15 до +25 °С), в долях от пределов допускаемой основной погрешности

±0,25

Пределы допускаемой дополнительной погрешности по каналам измере-

ний содержания газовых компонентов от влияния изменения расхода анализируемой газовой смеси от номинального значения до 0,4 дм3/мин,

в долях от пределов допускаемой основной погрешности

±0,5

Пределы допускаемой суммарной дополнительной погрешности по каналам измерений содержания СО, NO, NO2, NOx, SO2, H2S от влияния изменения содержания неизмеряемых компонентов анализируемой газовой смеси в соответствии со значениями, указанными в таблице 7, в долях от пределов допускаемой основной погрешности

±0,5

Время прогрева газоанализаторов, мин, не более

3

Время установления показаний газоанализаторов, Т90, с, не более:

- по каналам О2, СО2, СН (по СН4)

60

- по каналам СО, NO, SO2, СН (по С3Н8)

90

- по каналу NO2, NOx, H2S

120

Предел допускаемого интервала времени работы газоанализаторов без корректировки показаний, сут

90

Измерительный канал

Диапазон измерений объемной доли

Допускаемое содержание неизмеряемых компонентов, объемная доля

СО,

- -1 млн

NO,

- -1 млн

NO2,

- -1 млн

SO2, - -1 млн

H2S,

- -1 млн

H2, %

СО

от 0 до 500 млн-1

300

100

300

300

0/(0,2) 1)

от 0 до 10000 млн-1

500

250

500

500

0/(0,2) 1)

от 0 до 20000 млн-1

1000

500

1000

1000

_2)

от 0 до 10 %

4000

500

5000

1000

_2)

NO

от 0 до 300 млн-1

5000

50

500

20

(0,5)

от 0 до 4000 млн-1

10000

100

1000

50

(0,5)

NO2

от 0 до 100 млн-1

5000

300

20

_2)

(0,5)

от 0 до 500 млн-1

10000

500

50

_2)

(0,5)

SO2

от 0 до 300 млн-1

500

20

_ 2)

300

(0,1)

от 0 до 5000 млн-1

1000

50

_ 2)

500

(0,1)

H2S

от 0 до 300 млн-1

500

300

_2)

_2)

(0,1)

от 0 до 1000 млн-1

1000

500

_2)

_2)

(0,1)

Наименование характеристики

Значение

Время непрерывной работы газоанализаторов без подзарядки аккумуляторной батареи при температуре окружающей среды (20±5) °С, ч, не менее:

- с установленными оптическими датчиками

- без оптических датчиков

16

20

Время заряда аккумуляторной батареи газоанализаторов от блока пита-ния/зарядного устройства, входящего в комплект поставки, ч, не более

5

Электрическое питание газоанализаторов осуществляется:

- от встроенной Li-ion аккумуляторной батареи номинальным напряжением и ёмкостью

- от внешнего блока питания номинальным напряжением и током

- от USB-порта персонального компьютера

3,7 В; 4,4 А-ч

5 В; не менее 1 А

Номинальное значение расхода анализируемой газовой смеси, обеспечиваемого газоанализаторами, дм3/мин

0,8

Габаритные размеры газоанализаторов, мм, не более

- длина

- ширина

- высота

240

88

55

Длина погружной части пробоотборного зонда, мм

от 180 до 2000

Длина пробоотборного шланга, м

2,5

(по заказу 5)

Масса газоанализаторов, кг, не более:

- газоанализатор - базовый комплект

0,8

4,5

Наименование характеристики

Значение

Степень защиты газоанализаторов от проникновения внутрь твердых посторонних тел и воды по ГОСТ 14254-2015, не ниже

IP20

Средняя наработка на отказ, ч, не менее

10000

Средний срок службы газоанализаторов, лет, не менее

8

Условия эксплуатации газоанализаторов:

- температура окружающей среды, °С

- атмосферное давление, кПа (мм рт. ст.)

- относительная влажность, при температуре +25 °С и более низких температурах без конденсации влаги, %

от -10 до +45 от 84,0 до 106,7 (от 630 до 800)

от 15 до 95

Наименование

Обозначение

Кол-во

Г азоанализатор

1 шт.

Ручка пробоотборного зонда в комплекте с пробоотборным шлангом и влагоотделителем

1 шт.

Трубка пробоотборного зонда со встроенным термопреобразователем в комплекте с упорным конусом

1 шт.

Футляр для хранения трубки пробоотборного зонда (кроме трубок длиной 180 и 300 мм)

1 шт.

Чехол для транспортировки трубки пробоотборного зонда (кроме трубок длиной 180 и 300 мм)

1 шт.

Внешний датчик температуры воздуха

1 шт.

Блок питания/зарядное устройство в комплекте с USB-кабелем

1 шт.

Ключ для замены фильтров очистки пробы

1 шт.

Ремешок ручной для переноски газоанализатора

1 шт.

Кейс для транспортировки и хранения газоанализатора

1 шт.

Паспорт (на бумажном носителе)

ПЛЦК.413411.005 ПС

1 экз.

Руководство по эксплуатации (на электронном носителе)

ПЛЦК.413411.005 РЭ

1 шт.

Термопринтер с батарейками и комплектом запасной бумаги (уп. 10 шт.)

*

Внешний зонд температуры воздуха в комплекте с соединительным кабелем

*

Трубки напорные модификаций Пито и Пито цилиндрическая длиной от 350 до 2000 мм в комплекте с соединительными шлангами и чехлом для хранения и транспортировки

*

Металлокерамический фильтр пробоотборного зонда, 10 мкм (макс. Т экспл. 500 оС)

*

Защитный экран пробоотборного зонда

*

Футляр для переноски газоанализатора

*

Программное обеспечение для ПК

*

Электрический блок осушки пробы БОП-1

*

Запасные фильтры очистки пробы (уп. 5 шт.)

*

Наименование

Обозначение

Кол-во

Запасная бумага для термопринтера (уп. 10 шт.)

*

Градуировочные газовые смеси в баллонах под давлением (комплект)

*

Примечание - Позиции, отмеченные знаком «*», поставляются по отдельному заказу.
