| Номер в госреестре | 86888-22 |
| Наименование СИ | Системы |
| Обозначение типа СИ | СНЭСТ-А |
| Изготовитель | Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы"), г. Москва, г. Зеленоград |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы СНЭСТ-А (далее - системы) предназначены для воспроизведений и измерений напряжения постоянного тока, силы постоянного тока и сопротивления постоянному току.
Конструктивно системы представляют собой шесть электронных стоек: СЭ259, СЭ260, СЭ260-01, СЭ261, СЭ261-01, СЭ262 и систему УПСИ. В стойку СЭ259 установлены блоки БИТ1001, блок АС ИБС32, блок питания 3СВ, коммутатор, блок вентиляции, а также источник бесперебойного питания. В стойку СЭ260 установлены блоки БИТ1001, блок АС ИБС32, источник питания ИП-400, блок питания 3СВ, коммутатор, блок вентиляции и источник бесперебойного питания. Стойка СЭ260-01 аналогична стойке СЭ260. В стойку СЭ261 установлен блок электронный БЭ325, блок АС ИАБ32, блок питания 3СВ, блок вентиляции, а также источник бесперебойного питания. Блок электронный БЭ325 образован базовым блоком (крейтом) стандарта AXIe-0 с установленными в нём функциональными модулями (мезонинами): электронными магазинами сопротивления постоянному току МПС2-2, источниками напряжения постоянного тока МОН8П. Стойка СЭ261-01 аналогична стойке СЭ261. В стойку СЭ262 установлен блок БЭ331, блок БЭ332, источник питания ИП-400. Блок БЭ331 образован базовым блоком (крейтом) стандарта AXIe-0 с установленными в нём функциональными модулями (мезонинами): измерители мгновенных значений напряжения МН8И-50В, измерители мгновенных значений напряжения МН8ИП. Блок БЭ332 образован носителем мезонинов MezaBOX4 LXI с установленным в нем интерфейсным модулем ММКО1. Система УПСИ представляет собой систему автоматизированную измерительную ТЕСТ-9110-VXI-040-00200-1050 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений № 75380-19) в комплекте с ПЭВМ.
Составные части системы, установленные в стойки СЭ259, СЭ260 и СЭ260-01, по своему назначению выполняют функцию имитатора батарей солнечных (далее - ИБС). Электронные блоки, установленные в стойки СЭ261 и СЭ261-01, выполняют функцию имитатора аккумуляторных батарей (далее - ИАБ), с входящим в его состав имитатором датчиков (далее - ИД). Электронные блоки, установленные в стойку СЭ262, выполняют функции устройства выдачи команд и телеметрии (УВК-ТМ) и имитации нагрузок по цепи 28 В (ИН-28/75). Система УПСИ выполняет функцию проверки сопротивления изоляции токоведущих цепей.
Коммутация между функциональными узлами стоек электронных СЭ259, СЭ260, СЭ260-01, СЭ261, СЭ261-01, СЭ262 и системой УПСИ осуществляется при помощи интерфейса Ethernet.
Принцип действия ИБС заключается в имитации характеристики кремниевых и арсенид-галлиевых солнечных батарей и предназначен для выдачи мощности постоянного тока по изолированным каналам путем формирования двух типов вольтамперной характеристики (ВАХ):
- ВАХ, образованная в координатах (ивых, 1вых) ломаной линией из участка силы тока и участка напряжения (линейная ВАХ);
- ВАХ с нелинейным сопряжением участков силы тока и напряжения (нелинейная ВАХ) в области напряжения максимальной мощности.
Принцип действия ИАБ заключается в имитации литий-ионной аккумуляторной батареи в режимах работы «Заряд» и «Разряд». В режиме «Разряд» ИАБ функционирует как вторичный источник питания в режиме стабилизации постоянного тока (СС). В режиме «Заряд» ИАБ функционирует как электронная нагрузка в режиме СС (постоянного тока).
Принцип действия УВК-ТМ заключается в выдаче команд, управления, цифрового обмена и получения телеметрии с объекта контроля.
ИН-28/75 работает в качестве электрического имитатора нагрузок, способного формировать по шине 27,5 В различные типы нагрузок.
Принцип действия УПСИ заключается в проведения автономной проверки сопротивления изоляции токоведущих цепей испытуемого объекта, а также силовых цепей общей схемы перед подачей питания.
Системы выполнены по магистрально-модульному принципу на основе стандарта AXIe-0 и построены на базе универсальных измерительных каналов, работающих под управлением ПЭВМ.
К системам данного типа относятся системы СНЭСТ-А с зав. №№ 2108005, 2206006.
Заводской номер нанесен на маркировочную табличку, расположенную на боковой панели стоек, методом лазерной гравировки в виде цифрового кода.
Общий вид систем с указанием места нанесения знака утверждения типа и заводского номера представлен на рисунках 1 - 5. Нанесение знака поверки на системы в обязательном порядке не предусмотрено. Пломбирование мест настройки (регулировки) систем не
предусмотрено.

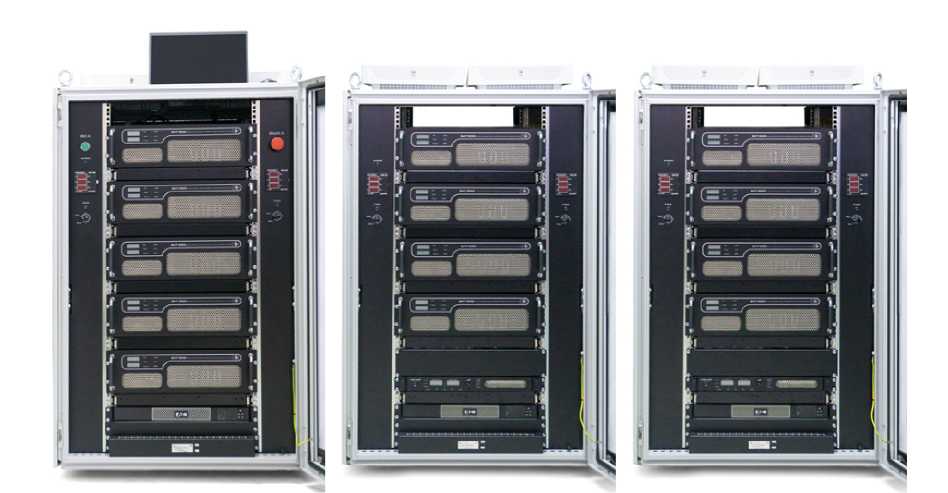

Рисунок 1 - Общий вид системы ИБС. Стойки СЭ259, СЭ260, СЭ260-01

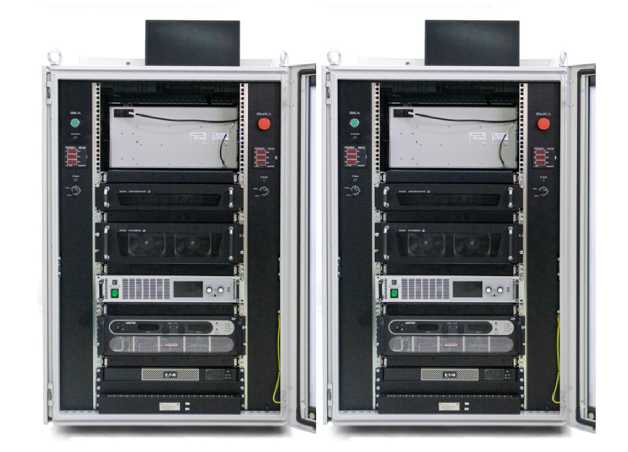

Рисунок 2 - Общий вид системы ИАБ. Стойки СЭ261, СЭ261-01
Место нанесения знака
утверждения типа и заводского номера

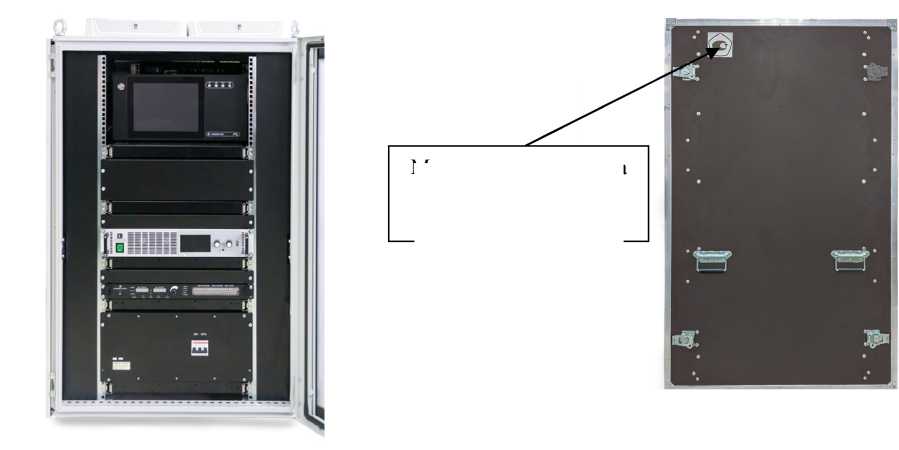

Рисунок 3 - Общий вид системы УВК-ТМ Рисунок 4 - Боковая панель стоек СЭ259, СЭ260, и ИН-28/75. Стойка СЭ262 СЭ260-01, СЭ261, СЭ261-01, СЭ262

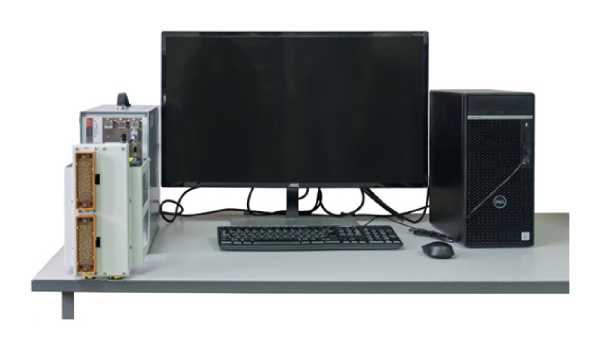

Рисунок 5 - Общий вид системы УПСИ
Системы работают под управлением программного обеспечения (далее - ПО), которое выполняет следующие функции:
- управление модулями систем;
- считывание из модулей измерительной информации;
- расшифровку полученной информации и приведение её к виду, удобному для дальнейшего использования;
- визуализацию результатов измерений в цифровом и графическом представлении;
- хранение измерительной информации.
Метрологически значимая часть ПО выделена в файлы библиотек математических функций: рovCalc.so. Метрологические характеристики систем нормированы с учетом влияния ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные метрологически значимой части ПО систем приведены в
таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | рovCalc.so |
| Номер версии (идентификационный номер ПО), не ниже | 1.0 |
| Цифровой идентификатор ПО | ebdl 9df9 6338 046c 813d 68d9 2ec3 3bc1 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Имитатор батарей солнечных (ИБС) | |
| Диапазон воспроизведений напряжения постоянного тока, В | от 10 до 100 |
| Дискретность воспроизведения напряжения постоянного тока, В | 0,5 |
| Пределы допускаемой абсолютной погрешности воспроизведений напряжения постоянного тока, В | ±(0,002^вос + 0,002/Птах)1) |
| Диапазон воспроизведений силы постоянного тока, А | от 0,25 до 10 |
| Дискретность воспроизведения силы постоянного тока, А | 0,25 |
| Пределы допускаемой абсолютной погрешности воспроизведений силы постоянного тока, А | ±(0,002<!вос + 0,002^тах)2) |
| Количество каналов воспроизведения | 12 |
| Имитатор аккумуляторных батарей (ИАБ) | |
| Диапазон воспроизведений напряжения постоянного тока, В | от 15 до 60 |
| Дискретность воспроизведения напряжения постоянного тока, В | 0,1 |
| Пределы допускаемой абсолютной погрешности воспроизведений напряжения постоянного тока, В | ±(0,002^вос + 0,002-итох) |
| Количество каналов, имитирующих напряжение АБ | 1 |
| Диапазон воспроизведений напряжения постоянного тока (режим имитации напряжения аккумуляторных элементов), В | от 2,5 до 4,5 |
| Дискретность воспроизведения напряжения постоянного тока (режим имитации напряжения аккумуляторных элементов), В | 0,01 |
| Наименование характеристики | Значение |
| Пределы допускаемой относительной погрешности воспроизведений напряжения постоянного тока (режим имитации напряжения аккумуляторных элементов), % | ±0,15 |
| Количество каналов имитации напряжения на отдельных аккумуляторных элементах | 12 |
| Диапазон воспроизведения сопротивления постоянному току, Ом | от 80 до 125 |
| Дискретность воспроизведения сопротивления постоянному току, Ом | 0,1 |
| Пределы допускаемой относительной погрешности воспроизведений сопротивления постоянному току, % | ±0,1 |
| Количество каналов воспроизведения сопротивления постоянному току | 15 |
| Устройство выдачи команд и телеметрии (УВК-ТМ) | |
| Диапазоны измерений напряжения постоянного тока, В | от 0 до 6,3 от 0 до 50 |
| Пределы допускаемой приведенной (к верхней границе диапазона) погрешности измерений напряжения постоянного тока, %, в диапазонах: - от 0 до 6,3 В - от 0 до 50 В | ±0,8 ±5 |
| Количество каналов измерений напряжения постоянного тока в диапазоне от 0 до 6,3 В | 16 |
| Количество каналов измерений напряжения постоянного тока в диапазоне от 0 до 50 В | 14 |
| Диапазоны измерений силы постоянного тока, А | от 0 до 3,5 от 0,7 до 1,2 |
| Пределы допускаемой абсолютной погрешности измерений силы постоянного тока, А | ±0,1 |
| Количество каналов измерений силы постоянного тока в диапазоне от 0 до 3,5 А | 24 |
| Количество каналов измерений силы постоянного тока в диапазоне от 0,7 до 1,2 А | 4 |
| Система УПСИ | |
| Диапазон измерений электрического сопротивления изоляции, МОм | от 15 до 25 |
| Пределы допускаемой относительной погрешности измерений электрического сопротивления изоляции, % | ±5,5 |
| Количество каналов измерений сопротивления постоянному току | 200 |
| Имитатор нагрузок (ИН-28/75) | |
| Диапазон воспроизведений силы постоянного тока, А | от 0 до 603) |
| Пределы допускаемой относительной погрешности воспроизведений силы постоянного тока, %, в поддиапазонах: - от 0 до 5 А включ. - св. 5 до 10 А включ. - св. 10 до 60 А включ. | ±10 ±5 ±2 |
| Количество каналов воспроизведения силы постоянного тока | 1 |
| 1) ивос - значение воспроизводимого напряжения постоянного тока, В; итах - максимальное значение диапазона воспроизведения напряжения постоянного тока, В; 2) 1вос - значение воспроизводимой силы постоянного тока, А; 1тах - максимальное значение диапазона воспроизведения силы постоянного тока, А; 3) При воспроизведенном значении, равном 0 А, сигнал отсутствует, погрешность в этой точке не определяется. | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания (номинальное значение): - напряжение переменного тока, В: - стойки СЭ259, СЭ260, СЭ260-01, СЭ261, СЭ261-01, СЭ262 - система УПСИ - частота переменного тока, Г ц | 380 220 50 |
| Сопротивление цепи защитного заземления, Ом, не более | 0,1 |
| Сопротивление изоляции цепи сетевого питания относительно корпуса, МОм, не менее | 20 |
| Электрическая прочность изоляции между цепями сетевого питания и корпусом, В, не менее | 1500 |
| Максимальная потребляемая мощность, кВА, не более | 30 |
| Габаритные размеры (длинахширинахвысота), мм, не более: - стойки СЭ259, СЭ260, СЭ260-01, СЭ261, СЭ262 - система УПСИ | 1074х807х1344 678x175x344 |
| Масса (без учета ПЭВМ и комплекта ЗИП), кг, не более | 1200 |
| Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность при температуре +25 °С, % - атмосферное давление, кПа | от +5 до +40 85 от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 10 |
| Средняя наработка на отказ, ч, не менее | 20000 |
наносится на титульный лист формуляра и руководства по эксплуатации типографским способом и на маркировочную табличку любым технологическим способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Система СНЭСТ-А | ФТКС.411710.012-01 | 1 шт. |
| Формуляр | ФТКС.411710.012-01ФО | 1 экз. |
| Руководство по эксплуатации | ФТКС.411710.012-01РЭ | 1 экз. |
| Система СНЭСТ-А комплект программного обеспечения | ФТКС.87070-01 | 1 шт. |
| Система СНЭСТ-А комплект ЗИП одиночный | ФТКС.305656.329 | 1 шт.* |
| *По заказу. | ||
приведены в разделе 4 «Устройство и работа» руководства по эксплуатации ФТКС.411710.012-01РЭ.
ГОСТ Р 52070-2003 «Интерфейс магистральный последовательный системы электронных модулей. Общие требования»;
ГОСТ Р 8.596-2002 «Государственная система обеспечения единства измерений (ГСИ). Метрологическое обеспечение измерительных систем. Основные положения»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140’16 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»; ФТКС.411710.012-01ТУ «Система СНЭСТ-А. Технические условия».
