| Номер в госреестре | 86890-22 |
| Наименование СИ | Датчики осадков |
| Обозначение типа СИ | DSM |
| Изготовитель | Shang Hai Vision Business Consulting Center, КНР |
| Год регистрации | 2022 |
| Срок свидетельства | 28.09.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики осадков DSM (далее - датчики) предназначены для автоматических измерений количества и интенсивности выпавших атмосферных осадков жидкого, твердого типов.
Принцип действия датчиков основан на изменении интенсивности выходного сигнала при пересечении лазерного потока частицами атмосферных осадков. Осадки в зависимости от вида (жидкие, твердые) и размера перекрывают горизонтальный лазерный поток, сгенерированный излучателем датчика, при прохождении частиц осадков через горизонтальный луч осуществляется его частичное перекрытие, а выходное напряжение уменьшается пропорционально количеству осадков. В случае отсутствия осадков выходной сигнал напряжения приемника максимальный. Полученные параметры напряжения преобразуются в цифровой код и поступают в центральное устройство для обработки, отображения на дисплее компьютера, передачи, регистрации и архивации с помощью программного обеспечения мониторинга DSM. Программное обеспечение может производить индикацию дополнительных параметров, таких как интенсивность осадков, тип осадков.
Конструктивно датчики осадков состоят из пылеводонепроницаемого корпуса и лазерной системы. Внутри корпуса размещены: центральное устройство, состоящее из устройства преобразования и регистрации, и элементы питания. Лазерная система состоит из лазерного диода (излучателя) и приемника. Датчики закрепляются на опоре при помощи кронштейна.
В датчиках для защиты от неблагоприятных погодных условий применена: защита от брызг, которая предотвращает отскок назад частиц осадков, попадающих на датчик и попадание в зону действия лазерного луча вызывающее ошибки измерения; устройство обогрева для предотвращения замерзания.
Датчики осадков DSM могут функционировать как автономно, так и в составе метеорологических станций. Измерения осуществляются непрерывно (круглосуточно), сообщения о проведенных измерениях передаются через определенные временные интервалы или по запросу.
Для обмена информацией используется последовательный интерфейс RS-232/RS-485.
Знак поверки наносится на свидетельство о поверке (в случае его оформления) и/или в формуляр. Заводской номер в виде цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита наносится на корпус датчика методом гравировки.

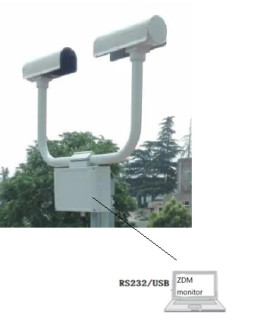

Общий вид датчиков представлен на рисунке 1. Пломбировка датчиков не предусмотрена.
RS232/USB
monitor

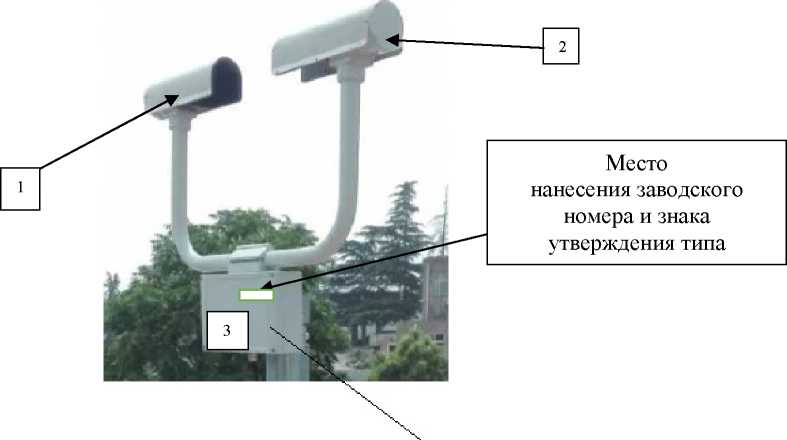

Рисунок 1 - Общая схема датчиков DSM с указанием мест нанесения знака утверждения типа, нанесения заводского номера 1 - лазерный излучатель, 2 - приемник, 3 - центральное устройство
Датчики имеют автономное программное обеспечение DSM1.0.
Автономное ПО «DSM1.0» обеспечивает сбор, обработку, анализ, отображение, архивирование результатов измерений, расчеты дополнительных параметров таких как кинетическая энергия осадков, интенсивность осадков, коэффициент отражения и др., создание и передачу метеорологических сообщений, самодиагностику датчиков.
Влияние ПО учтено при нормировании метрологических характеристик.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Наименование и версия программного обеспечения представлены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | DSM1.0 |
| Номер версии (идентификационный номер) ПО | не ниже 1.0 |
| Цифровой идентификатор ПО DSM | 4483fd70162a5ca28b0a3a152d97e6e3 |
| Алгоритм вычисления идентификатора ПО | MD5 |
| *контрольная сумма указана для версии 1.0 | |
Основные метрологические и технические характеристики приведены в таблицах 2, 3.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Минимальное измеряемое количество атмосферных осадков, мм | 0,2 |
| Пределы допускаемой абсолютной погрешности измерений количества атмосферных осадков, мм | ±(0,1 + ОЛХизм) |
| Диапазон измерений интенсивности атмосферных осадков, мм/ч | от 0,2 до 200 |
| Пределы допускаемой абсолютной погрешности измерений интенсивности атмосферных осадков, мм/ч | ±(0,1 + 0,2-!ИЗм) |
| * Хизм - измеренное значение количества атмосферных осадков, мм; 1изм - измеренное значение интенсивности атмосферных осадков, мм/ч. | |
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение | ||
| Напряжение электропитания постоянного тока, В | от 10,8 до 30 | ||
| Максимальная потребляемая мощность, Вт | 6 | ||
| Тип интерфейса | RS-232/RS-485 | ||
| Средняя наработка до отказа, ч, не менее | 30000 | ||
| Срок службы, лет, не менее | 7 | ||
| Габаритные размеры датчика, мм, не более | ширина, мм | высота, мм | длина, мм |
| 640 | 380 | 120 | |
| Масса датчика, кг, не более | 6,5 | ||
| Условия эксплуатации: -температура воздуха, °C -относительная влажность воздуха, % -атмосферное давление, гПа | от -40 до +70 от 0 до 100 от 600 до 1060 | ||
фотохимическим способом, тиснением или другими способами нанесения маркировки на корпус центрального устройства, а также типографским способом на титульный лист формуляра. Место нанесения знака утверждения типа СИ приведено на рисунке 1.
Таблица 4 - Комплектность датчиков DSM
| Наименование | Обозначение | Количество |
| Датчики осадков DSM | DSM | 1 шт. |
| Формуляр «Датчики осадков DSM» | ФО | 1 шт. |
приведены в формуляре, раздел 2.
Стандарт предприятия «Датчики осадков DSM».
