| Номер в госреестре | 86892-22 |
| Наименование СИ | Аттенюаторы ступенчатые программируемые |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Компания "Keysight Technologies Malaysia Sdn. Bhd.", c/o Hana Microelectronics Public Company Limited, Таиланд |
| Год регистрации | 2022 |
| Срок свидетельства | 28.09.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |

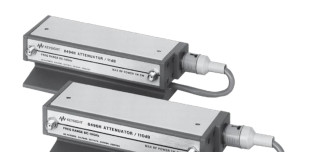

Аттенюаторы ступенчатые программируемые (далее - аттенюаторы) предназначены для ослабления электромагнитных колебаний в коаксиальных линиях передачи.
Конструктивно аттенюаторы выполнены в виде настольных приборов. Аттенюаторы выпускаются в модификациях 8494G, 8495G, 8496G, 8494H, 8495H, 8496H, 8495K, 8497K, 84904K, 84906K, 84907K, 84904L, 84906L, 84907L, 84904M, 84905M, 84908M, отличающихся частотным и динамическим диапазонами устанавливаемых ослаблений.
Аттенюаторы выполнены в виде отрезка коаксиальной линии передачи с встроенными тонкопленочными резисторами для поглощения мощности электромагнитных колебаний и переключателем кулачкового типа, предназначенного для подключения секций аттенюаторов. Переключение секций производится электромеханическим способом при помощи миниатюрных соленоидов.
В основу принципа работы аттенюаторов положена способность резистивной вставки в линии передачи рассеивать (ослаблять) часть проходящей электромагнитной энергии.
Подключение аттенюаторов к источнику сигнала и нагрузке может производиться в любом направлении.
Аттенюаторы могут иметь дополнительные опции, приведенные в таблице 1.
Таблица 1 - Перечень опций
| Обозначение опций | Описание опции |
| 004 | Оба коннектора типа 3,5 мм (розетка-розетка) |
| 006 | Оба коннектора типа 2,92 мм (розетка-розетка) |
| 011 | Напряжение переключения от 4,5 до 7 В, ток переключения 325 мА (при 5 В), сопротивление 17 Ом |
| 015 | Напряжение переключения от 13 до 20 В, ток переключения 188 мА (при 15 В), сопротивление 80 Ом |
| 024 | Напряжение переключения от 20 до 30 В, ток переключения 125 мА (при 24 В), сопротивление 190 Ом |
| 001 | Оба коннектора N-типа |
| 002 | Оба коннектора типа 3,5 мм |
| 003* | Оба коннектора типа APC-7 |
Продолжение таблицы 1
| Обозначение опций | Описание опции |
| 100 | Оба коннектора типа 2,4 мм (вилка-розетка) |
| 101 | Оба коннектора типа 2,4 мм (розетка-розетка) |
| 104 | Оба коннектора типа 3,5 мм (вилка-розетка) |
| 106 | Оба коннектора типа 2,92 мм (вилка-розетка) |
| 11713В/С | Драйвер аттенюатора/ коммутатора-блок управления программируемыми ступенчатыми аттенюаторами |
| 060 | Управляющий разъем 12 выводный типа «Викинг» |
| 016 | Управляющий разъем типа 14 выводный типа DAP |
| * - не применяется для модели 8495G | |
Для предотвращения несанкционированного доступа к внутренним частям аттенюаторов один из винтов крепления корпуса пломбируется.
Самоклеящаяся этикетка с заводским (серийным) номером, состоящим из буквенноцифирного обозначения, однозначно идентифицирующим каждый экземпляр аттенюаторов размещена на задней панели. Отсутствует возможность нанесения знака поверки непосредственно на аттенюаторы.
Внешний вид аттенюаторов с указанием мест нанесения знака утверждения типа и места пломбирования от несанкционированного доступа представлен на рисунках 1 - 4. Заводской номер указывается задней панели аттенюаторов.
Место нанесения знака
Место нанесения
утверждения типа
заводского номера
Место пломбирования

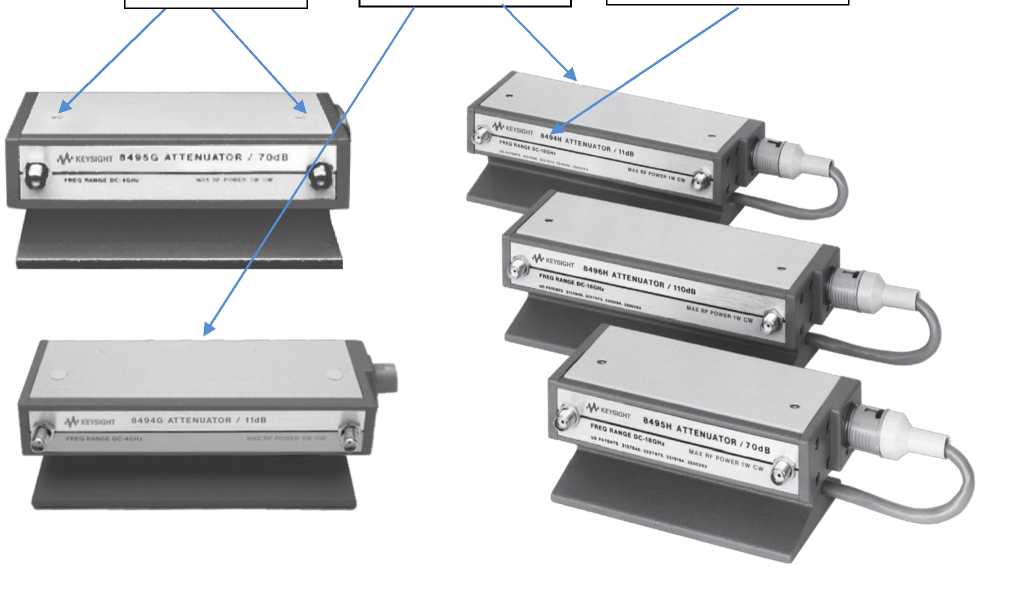

Рисунок 1 - Внешний вид аттенюаторов 8494G, 8495G, 8494H, 8495H, 8496H
Место нанесения знака
Место нанесения
утверждения типа
заводского номера
Место пломбирования

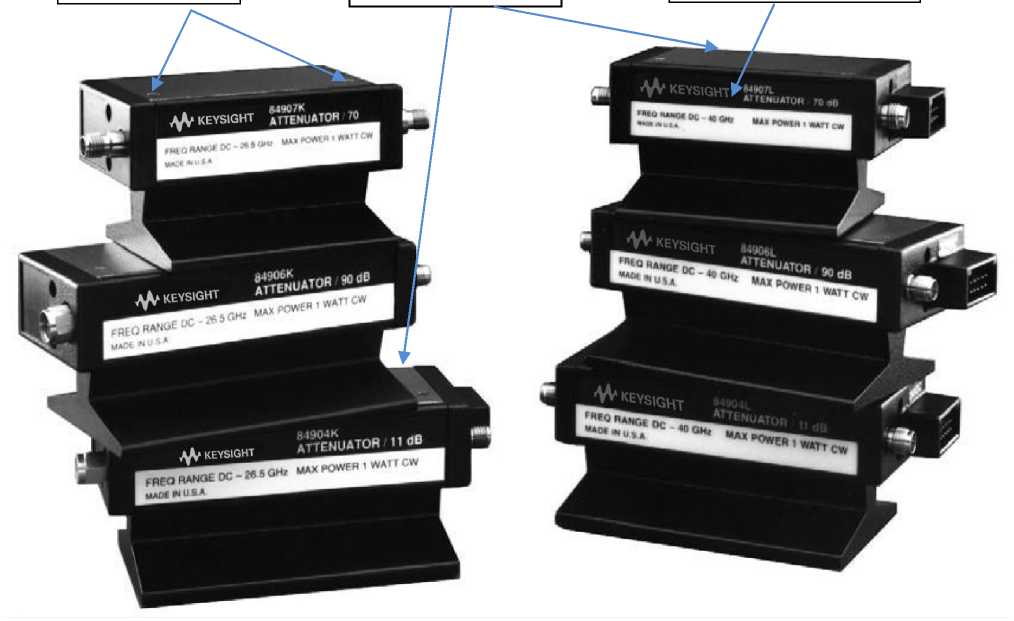

Рисунок 2 - Внешний вид аттенюаторов 84904K, 84906K, 84907K, 84904L, 84906L, 84907L
Место нанесения
Место нанесения знака
заводского номера
утверждения типа
Место пломбирования

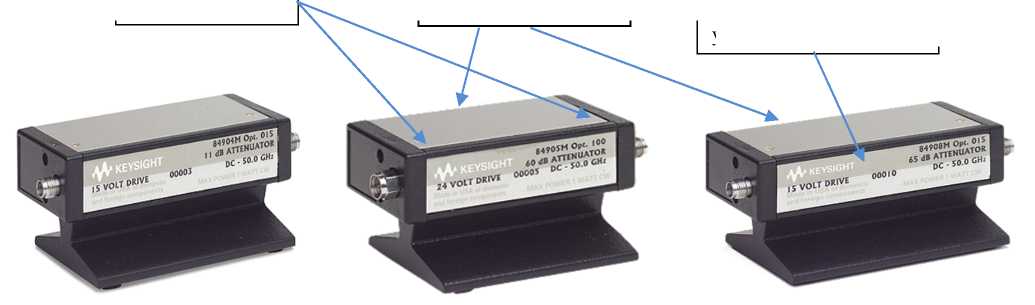

Рисунок 3 - Внешний вид аттенюаторов 84904M, 84905M, 84908M
Место нанесения знака утверждения типа

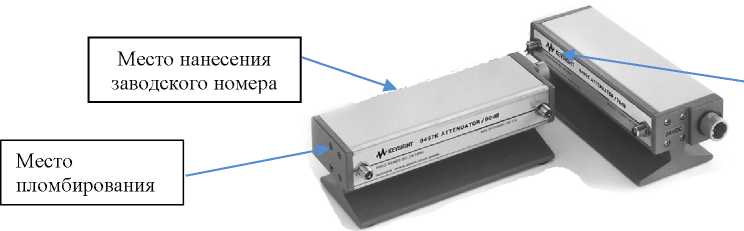

Рисунок 4 - Внешний вид аттенюаторов 8497К, 8495К
Метрологические и технические характеристики аттенюаторов приведены в таблицах
2 - 4.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение для модификаций аттенюаторов | |||
| 8494G | 8495G | 8496G | 8494H | |
| Диапазон частот, ГГ ц | от 0 до 4 | от 0 до 18 | ||
| Значение ослабления, дБ | от 0 до 11 | от 0 до 70 | от 0 до 110 | от 0 до 11 |
| Шаг ослабления, дБ | 1 | 10 | 10 | 1 |
| Максимальное значение | ||||
| КСВН на частотах | ||||
| от 0 до 4 ГГц включ. | 1,5 | 1,35 | 1,5 | 1,5 |
| св. 4 до 6 ГГц включ. | - | - | - | 1,5 |
| св. 6 до 8 ГГц включ. | - | - | - | 1,5 |
| св. 8 до 12,4 ГГц включ. | - | - | - | 1,6 |
| св. 12,4 до 18 ГГц включ. | - | - | - | 1,9 |
| св. 18 до 26,5 ГГц | - | - | - | - |
| Вносимые потери, дБ | 0,6+0,09-F* | 0,4+0,07-F | 0,6+0,09-F | 0,6+0,09-F |
Продолжение таблицы 2
| Наименование характеристики | Значение для модификаций аттенюаторов | |||
| 8495H | 8496H | 8495K | 8497K | |
| Диапазон частот, ГГ ц | от 0 до 18 | от 0 до 26,5 | ||
| Значение ослабления, дБ | от 0 до 70 | от 0 до 110 | от 0 до 70 | от 0 до 90 |
| Шаг ослабления, дБ | 10 | 10 | 10 | 10 |
| Максимальное значение КСВН на частотах от 0 до 4 ГГц включ. св. 4 до 6 ГГц включ. св. 6 до 8 ГГц включ. св. 8 до 12,4 ГГц включ. св. 12,4 до 18 ГГц включ. св. 18 до 26,5 ГГц | 1,35 1,35 1,35 1,5 1,7 - | 1,5 1,5 1,5 1,6 1,9 - | 1,25 1,25 1,45 1,45 1,90 2,20 | 1,25 1,25 1,45 1,45 1,60 1,80 |
| Вносимые потери, дБ | 0,4+0,07-F | 0,6+0,09-F | 0,4+0,09-F | 0,4+0,09-F |
Продолжение таблицы 2
| Наименование характеристики | Значение для модификаций аттенюаторов | |||||
| 84904K | 84906K | 84907K | 84904L | 84906L | 84907L | |
| Диапазон частот , ГГ ц | от 0 до 40 | |||||
| Значение ослабления, дБ | от 0 до 11 | от 0 до 90 | от 0 до 70 | от 0 до 11 | от 0 до 90 | от 0 до 70 |
| Шаг ослабления, дБ | 1 | 10 | 10 | 1 | 10 | 10 |
| Максимальное значение | Опция | Опция | Опция | Опция | Опция | Опция 101 |
| КСВН на частотах | 004 | 004 | 004 | 101 | 101 | 1,25 |
| от 0 до 12,4 ГГц включ. | 1,3 | 1,3 | 1,25 | 1,3 | 1,3 | 1,5 |
| св. 12,4 до 34 ГГц включ. | 1,7 | 1,7 | 1,5 | 1,7 | 1,7 | 1,7 |
| св. 34 до 40 ГГц включ. | - | - | - | 1,8 | 1,8 | - |
| св. 40 до 50 ГГц | - | - | - | - | - | |
| Опция | Опция | Опция | Опция | Опция | Опция | |
| 104 | 104 | 104 | 006 | 006 | 006 | |
| от 0 до 12,4 ГГц включ. | 1,3 | 1,3 | 1,25 | 1,5 | 1,5 | 1,4 |
| св. 12,4 до 34 ГГц включ. | 1,7 | 1,7 | 1,5 | 1,9 | 1,9 | 1,7 |
| св. 34 до 40 ГГц | - | - | - | 2,0 | 2,0 | 1,9 |
| Опция | Опция | Опция | ||||
| 100 | 100 | 100 | ||||
| от 0 до 12,4 ГГц включ. | - | - | - | 1,3 | 1,3 | 1,25 |
| св. 12,4 до 34 ГГц включ. | - | - | - | 1,7 | 1,7 | 1,5 |
| св. 34 до 40 ГГц | - | - | - | 1,8 | 1,8 | 1,7 |
| Опция | Опция | Опция | ||||
| 106 | 106 | 106 | ||||
| от 0 до 12,4 ГГц включ. | - | - | - | 1,5 | 1,5 | 1,4 |
| св. 12,4 до 34 ГГц включ. | - | - | - | 1,9 | 1,9 | 1,7 |
| св. 34 до 40 ГГц | - | - | - | 2,0 | 2,0 | 1,9 |
| Вносимые потери на частотах, дБ от 0 до 40 ГГц включ. | 0,8+0,04-F | 0,8+0,04-F | 0,6+0,03-F | 0,8+0,04-F | 0,8+0,04-F | 0,6+0,03-F |
| св. 40 до 50 ГГц | - | - | - | - | - | - |
Продолжение таблицы 2
| Наименование характеристики | Значение характеристики для модификаций аттенюаторов | ||
| 84904M | 84905M | 84908M | |
| Диапазон частот , ГГц | от 0 до 50 | ||
| Значение ослабления, дБ | от 0 до 11 | от 0 до 60 | от 0 до 65 |
| Шаг ослабления, дБ | 1 | 10 | 5 |
| Максимальное значение КСВН на частотах от 0 до 12,4 ГГц включ. | 1,3 | 1,25 | 1,3 |
| св. 12,4 до 34 ГГц включ. | 1,7 | 1,5 | 1,7 |
| св. 34 до 40 ГГц включ. | 1,8 | 1,7 | 1,8 |
| св. 40 до 50 ГГц | 3,0 | 2,6 | 3,0 |
| от 0 до 12,4 ГГц включ. | - | - | - |
| св. 12,4 до 34 ГГц включ. | - | - | - |
| св. 34 до 40 ГГц | - | - | - |
| от 0 до 12,4 ГГц включ. | - | - | - |
| св. 12,4 до 34 ГГц включ. | - | - | - |
| св. 34 до 40 ГГц | - | - | - |
| от 0 до 12,4 ГГц включ. | - | - | - |
| св. 12,4 до 34 ГГц включ. | - | - | - |
| св. 34 до 40 ГГц | - | - | - |
| Вносимые потери на частотах, дБ от 0 до 40 ГГ ц включ. св. 40 до 50 ГГц | 0,8+0,04-F 3,0 | 0,6+0,03-F 2,6 | 0,8+0,04-F 3,0 |
- F - рабочая частота, ГГ ц
Таблица 3 - Метрологические характеристики
| Установленное значение ослабления для моделей аттенюаторов, дБ | Пределы допускаемой абсолютной погрешности установки ослабления (относительно опорного значения 0 дБ) для модификаций аттенюаторов на частотах, дБ | ||||
| 8494G | 8494H | 8495G | |||
| 8494G, 8494H | 8495G, 8495H, 8496G, 8496H | от 0 до 4 ГГц | от 0 до 12,4 ГГц включ. | св.12,4 до 18 ГГц | от 0 до 4 ГГц |
| 1 | 10 | ±0,2 | ±0,3 | ±0,7 | ±0,2 |
| 2 | 20 | ±0,2 | ±0,3 | ±0,7 | ±0,4 |
| 3 | 30 | ±0,3 | ±0,4 | ±0,7 | ±0,5 |
| 4 | 40 | ±0,3 | ±0,4 | ±0,7 | ±0,7 |
| 5 | 50 | ±0,3 | ±0,5 | ±0,7 | ±0,8 |
| 6 | 60 | ±0,3 | ±0,5 | ±0,8 | ±1,0 |
| 7 | 70 | ±0,4 | ±0,6 | ±0,8 | ±1,2 |
| 8 | 80 | ±0,4 | ±0,6 | ±0,8 | - |
| 9 | 90 | ±0,4 | ±0,6 | ±0,8 | - |
| 10 | 100 | ±0,4 | ±0,6 | ±0,9 | - |
| 11 | 110 | ±0,5 | ±0,7 | ±0,9 | - |
Продолжение таблицы 3
| Установленное значение ослабления для моделей аттенюаторов, дБ | Пределы допускаемой абсолютной погрешности установки ослабления (относительно опорного значения 0 дБ) для модификаций аттенюаторов на частотах, дБ | |||||
| 8495H | 8496G | 8496H | ||||
| 8494G, 8494H | 8495G, 8495H, 8496G, 8496H | от 0 до 12,4 ГГц включ. | св.12,4 до 18 ГГц | от 0 до 4 ГГц | от 0 до 12,4 ГГц включ. | св. 12,4 до 18 ГГц |
| 1 | 10 | ±0,5 | ±0,6 | ±0,2 | ±0,5 | ±0,6 |
| 2 | 20 | ±0,7 | ±0,8 | ±0,4 | ±0,7 | ±0,8 |
| 3 | 30 | ±0,9 | ±1,2 | ±0,5 | ±0,9 | ±1,2 |
| 4 | 40 | ±1,2 | ±1,6 | ±0,7 | ±1,2 | ±1,6 |
| 5 | 50 | ±1,5 | ±2,0 | ±0,8 | ±1,5 | ±2,0 |
| 6 | 60 | ±1,8 | ±2,4 | ±1,0 | ±1,8 | ±2,4 |
| 7 | 70 | ±2,1 | ±2,8 | ±1,2 | ±2,1 | ±2,8 |
| 8 | 80 | - | - | ±1,3 | ±2,4 | ±3,2 |
| 9 | 90 | - | - | ±1,5 | ±2,7 | ±3,6 |
| 100 | - | - | ±1,6 | ±3,0 | ±4,0 | |
| 110 | - | - | ±1,8 | ±3,3 | ±4,4 | |
Продолжение таблицы 3
| У становленное значение ослабления, дБ | Пределы допускаемой абсолютной погрешности установки ослабления (относительно опорного значения 0 дБ) для модификаций на частотах, дБ | |||
| 8495K | ||||
| от 0 до 6 ГГц включ. | св. 6 до 12,4 ГГц включ. | св. 12,4 до 18 ГГц включ. | св. 18 до 26,5 ГГц | |
| 10 | ±0,3 | ±0,4 | ±0,5 | ±0,7 |
| 20 | ±0,5 | ±0,5 | ±0,6 | ±0,8 |
| 30 | ±0,6 | ±0,7 | ±0,8 | ±1,0 |
| 40 | ±0,7 | ±0,9 | ±1,1 | ±1,5 |
| 50 | ±0,8 | ±1,0 | ±1,2 | ±1,6 |
| 60 | ±1,0 | ±1,3 | ±1,4 | ±1,9 |
| 70 | ±1,1 | ±1,5 | ±1,7 | ±2,3 |
| 80 | - | - | - | - |
| 90 | - | - | - | - |
Продолжение таблицы 3
| Установленное значение ослабления, дБ | Пределы допускаемой абсолютной погрешности установки ослабления (относительно опорного значения 0 дБ) для модификаций аттенюаторов на частотах, дБ | |||
| 8497K | ||||
| от 0 до 6 ГГц включ. | св. 6 до 12,4 ГГц включ. | св. 12,4 до 18 ГГц включ. | св. 18 до 26,5 ГГц | |
| 10 | ±0,3 | ±0,4 | ±0,5 | ±0,7 |
| 20 | ±0,5 | ±0,5 | ±0,6 | ±0,8 |
| 30 | ±0,6 | ±0,7 | ±0,8 | ±1,0 |
| 40 | ±0,7 | ±0,9 | ±1,1 | ±1,5 |
| 50 | ±0,8 | ±1,0 | ±1,2 | ±1,6 |
| 60 | ±1,0 | ±1,3 | ±1,4 | ±1,9 |
| 70 | ±1,1 | ±1,5 | ±1,7 | ±2,3 |
| 80 | ±1,1 | ±1,6 | ±1,8 | ±2,5 |
| 90 | ±1,2 | ±1,7 | ±2,1 | ±2,8 |
Продолжение таблицы 3
| У становленное значение ослабления для моделей аттенюаторов, дБ | Пределы допускаемой абсолютной погрешности установки ослабления (относительно опорного значения 0 дБ) для модификаций аттенюаторов на частотах, дБ | |||||
| 84908М | 84904K, 84904L, 84904М | 84908М | 84904К, 84904L | |||
| от 0 до 40 ГГц включ. | св. 40 до 50 ГГц | от 0 до 18 ГГц включ. | св. 18 до 26,5 ГГц включ. | св. 26,5до 40 ГГц | ||
| 5 | 1 | ±0,5 | ±0,7 | ±0,35 | ±0,40 | ±0,60 |
| 10 | 2 | ±0,5 | ±0,7 | ±0,45 | ±0,50 | ±0,60 |
| 15 | 3 | ±0,6 | ±0,8 | ±0,55 | ±0,70 | ±0,80 |
| 20 | 4 | ±0,6 | ±0,8 | ±0,55 | ±0,70 | ±0,80 |
| 25 | 5 | ±0,7 | ±1,0 | ±0,55 | ±0,70 | ±0,80 |
| 30 | 6 | ±0,7 | ±1,0 | ±0,55 | ±0,70 | ±0,90 |
| 35 | 7 | ±1,0 | ±1,3 | ±0,60 | ±0,80 | ±1,10 |
| 40 | 8 | ±1,0 | ±1,3 | ±0,60 | ±0,80 | ±1,10 |
| 45 | 9 | ±1,2 | ±1,5 | ±0,65 | ±0,85 | ±1,20 |
| 50 | 10 | ±1,2 | ±1,5 | ±0,70 | ±0,90 | ±1,30 |
| 55 | 11 | ±1,6 | ±1,8 | ±0,80 | ±1,10 | ±1,50 |
| 60 | - | ±1,6 | ±1,8 | - | - | - |
| 65 | - | ±1,8 | ±2,0 | - | - | - |
Продолжение таблицы 3
| Установленное значение ослабления для моделей аттенюаторов, дБ | Пределы допускаемой абсолютной погрешности установки ослабления (относительно опорного значения 0 дБ) для модификаций аттенюаторов на частотах, дБ | ||||
| 84908М | 84904K, 84904L, 84904М | 84904М | |||
| от 0 до 18 ГГц включ. | св. 18 до 26,5 ГГц включ. | св. 26,5 до 40 ГГ ц включ. | св. 40 до 50 ГГц | ||
| 5 | 1 | ±0,35 | ±0,40 | ±0,60 | ±0,60 |
| 10 | 2 | ±0,45 | ±0,50 | ±0,60 | ±0,70 |
| 15 | 3 | ±0,55 | ±0,70 | ±0,80 | ±0,80 |
| 20 | 4 | ±0,55 | ±0,70 | ±0,80 | ±0,80 |
| 25 | 5 | ±0,55 | ±0,70 | ±0,80 | ±0,80 |
| 30 | 6 | ±0,55 | ±0,70 | ±0,90 | ±0,90 |
| 35 | 7 | ±0,60 | ±0,80 | ±1,10 | ±1,10 |
| 40 | 8 | ±0,60 | ±0,80 | ±1,10 | ±1,10 |
| 45 | 9 | ±0,65 | ±0,85 | ±1,20 | ±1,20 |
| 50 | 10 | ±0,70 | ±0,90 | ±1,30 | ±1,30 |
| 55 | 11 | ±0,80 | ±1,10 | ±1,50 | ±1,50 |
| 60 | - | - | - | - | - |
| 65 | - | - | - | - | - |
Продолжение таблицы 3
| Установленное значение ослабления, дБ | Пределы допускаемой абсолютной погрешности установки ослабления (относительно опорного значения 0 дБ) для модификаций аттенюаторов на частотах, дБ | ||
| 84907K, 84907L, 84906К, 84906L | 84905М | ||
| от 0 до 40 ГГц включ. | св. 40 до 50 ГГц | ||
| 10 | ±0,5 | ±0,5 | ±0,7 |
| 20 | ±0,6 | ±0,6 | ±0,8 |
| 30 | ±0,7 | ±0,7 | ±1,0 |
| 40 | ±1,0 | ±1,0 | ±1,3 |
| 50 | ±1,2 | ±1,2 | ±1,5 |
| 60 | ±1,6 | ±1,6 | ±1,8 |
| 70 | ±1,8 | - | - |
| 80 | ±2,7 | - | - |
| 90 | ±2,9 | - | - |
Таблица 4 - Технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации - температура окружающего воздуха, 0С | от +15 до +35 |
| - относительная влажность окружающего воздуха, %, не более | 80 |
| Габаритные размеры, мм, не более - 8494G, 8494H, 8495К, 8496G, 8496H, 8497K ширина | 144 |
| высота | 42 |
| длина | 55 |
| - 8495G, 8495H ширина | 116 |
| высота | 42 |
| длина | 55 |
| - 84904K, 84904L, 84906K, 84906L ширина | 111 |
| высота | 42 |
| длина | 42 |
| - 84907K, 84907L ширина | 92 |
| высота | 42 |
| длина | 42 |
| - 84904М, 84905М, 84908М ширина | 94 |
| высота | 42 |
| длина | 42 |
| Масса, г, не более - 8494G, 8494H, 8495К, 8496G, 8496H, 8497K | 454 |
| - 8495G, 8495H | 340 |
| - 84904K, 84904L, 84906K, 84906L, 84904М, 84908М | 291 |
| - 84907K, 84907L, 84905М | 229 |
наносится на титульный лист руководства по эксплуатации типографским способом (в верхнем правом углу) и на переднюю панель в виде наклейки.
Таблица 5 - Комплектность аттенюаторов
| Наименование | Обозначение | Количество |
| Аттенюатор ступенчатый программируемый | модификация 8494G, 8495G, 8496G, 8494H, 8495H, 8496H, 8495K, 8497K, 84904K, 84906K, 84907K, 84904L, 84906L, 84907L, 84904M, 84905M, 84908M | 1 шт. * |
| Руководство по эксплуатации | - | 1 экз. |
| * По заказу | ||
приведены в главе 3 документа «Аттенюаторы ступенчатые программируемые. Руководство по эксплуатации».
Приказ Росстандарта от 30 декабря 2019 г. № 3383 «Об утверждении государственной поверочной схемы для средств измерений ослабления напряжения постоянного тока и электромагнитных колебаний в диапазоне частот от 20 Гц до 178,4 ГГц»;
Стандарт предприятия «Единые технические и метрологические требования на аттенюаторы ступенчатые программируемые», компания «Keysight Technologies, Inc.», США.
| Зарегистрировано поверок | 71 |
| Поверителей | 2 |
| Актуальность данных | 21.11.2024 |
