| Номер в госреестре | 86895-22 |
| Наименование СИ | Анализатор размера частиц лазерный |
| Обозначение типа СИ | ВТ-9300Z |
| Изготовитель | "Bettersize Instruments Ltd.", Китай |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализатор размера частиц лазерный BT-9300Z (далее - анализатор) предназначен для измерений размера частиц, гранулометрического состава и распределения частиц по размерам в порошкообразных материалах, суспензиях и эмульсиях.
Принцип действия анализатора основан на измерении угловой зависимости интенсивности рассеянного света при прохождении лазерного луча от источника излучения через кювету с постоянно циркулирующим образцом или через поток частиц порошкообразного материала. При помощи нескольких многоэлементных фоточувствительных детекторов (80 шт.) регистрируется индикатриса рассеяния лазерного луча, из которой в результате расчета по теории Ми или приближению Фраунгофера определяется размер частиц, представленный в виде диаметра сфер эквивалентного объема. Для определения размеров частиц диаметром более 500 микрометров применяется метод динамического анализа изображений, при котором лазерный луч от источника излучения проходит через кювету с образцом и попадает на светочувствительную матрицу камеры, фиксирующую изображения проекций частиц. В качестве источника лазерного излучения используются полупроводниковые лазеры.
Конструктивно анализатор представляет собой настольный лабораторный прибор, состоящий из оптической измерительной системы и модулей диспергирования, жестко закрепленных в едином корпусе и изолированных от внешней среды поднимаемым верхним кожухом. Измерительная система представлена одним или несколькими источниками излучения, блоком светочувствительных детекторных элементов и камерой со светочувствительной матрицей.
При работе жидкостного модуля образец диспергируется в воде или другом растворителе в емкости объемом 500 мл, оснащенной программно-управляемой лопастной мешалкой и встроенным источником ультразвукового излучения, непрерывно прокачивается по шлангам через проточную кварцевую кювету при помощи двух перистальтических насосов.
К анализатору могут быть подключены следующие дополнительные устройства: компрессоры, вакуумные очистители, фильтры водяные, фильтры воздушные, автоподатчик, насос для автоматического наполнения системы из емкости.
Маркировочная табличка с серийным номером расположена на правой боковой стенке анализатора в правом нижнем углу. Серийный номер имеет буквенно-цифровой формат, нанесен типографским способом. Пломбирование и нанесение знака поверки на анализатор не предусмотрено. К данному типу относится анализатор с серийным номером А6011.
Общий вид анализатора представлен на рисунке 1.

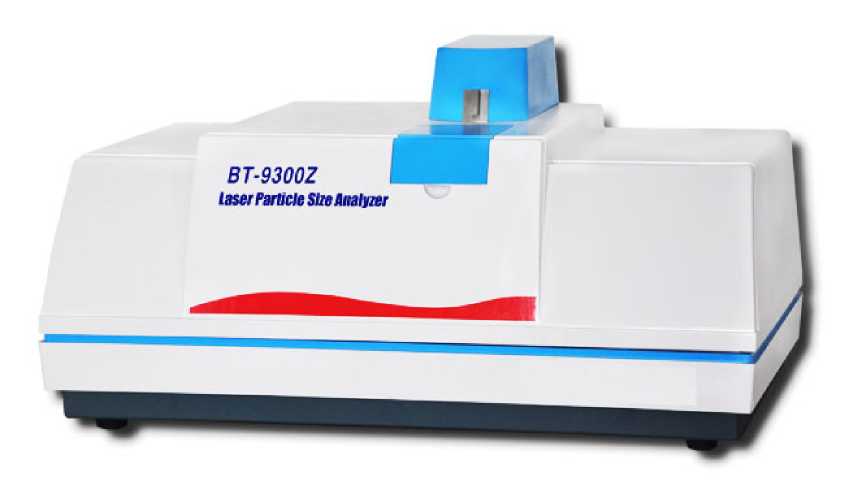

Рисунок 1 - Общий вид анализатора размера частиц лазерного BT-9300Z
Анализатор оснащен программным обеспечением (далее - ПО), позволяющим проводить полное управление анализатором и контроль процесса измерений, создавать методы и параметры измерений, осуществлять сбор экспериментальных данных, обрабатывать, сохранять и экспортировать полученные результаты, отображать их в виде графиков, гистограмм и таблиц.
Конструкция анализатора исключает возможность несанкционированного влияния на ПО и измерительную информацию. Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | Bettersize laser particle size analysis system |
| Номер версии (идентификационный номер) ПО | Ver 7.22 |
| Цифровой идентификатор ПО | - |
аблица 2 - Метрологические характеристики
| Наименование характеристик | Значения |
| Диапазон измерений размеров частиц, мкм | от 0,1 до 700 |
| Диапазон показаний размеров частиц, мкм | от 0 до 1250 |
| Пределы допускаемой относительной погрешности измерения размеров частиц, % | ± 8 |
аблица 3 - Основные технические характеристики
| Наименование характеристик | Значения |
| Время выхода на режим, мин, не более | 3 |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | от 220 до 240 |
| - частота переменного тока, Г ц | 50/60 |
| Потребляемая мощность, В^А, не более | 200 |
| Габаритные размеры, мм, не более: | |
| - ширина | 800 |
| - длина | 500 |
| - высота | 350 |
| Масса, кг, не более | 110 |
| Условия эксплуатации: | |
| - температура окружающего воздуха, °С | от 15 до 25 |
| - относительная влажность воздуха, не более % | 85 |
Знак утверждения типа наносится на титульный лист Руководства по эксплуатации типографским способом.
аблица 4 - Комплектность
| Наименование | Обозначение | Количество |
| Анализатор размера частиц лазерный | BT-9300Z | 1 шт. |
| Комплект принадлежностей | - | 1 комп. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | - | 1 экз. |
приведены в разделе IV «Методика измерений» Руководства по эксплуатации
ГОСТ 8.606-2012 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов;
Техническая документация «Bettersize Instruments Ltd.», Китай.
