| Номер в госреестре | 86897-22 |
| Наименование СИ | Трансформаторы тока измерительные |
| Обозначение типа СИ | YON CT |
| Изготовитель | Акционерное общество "Диэлектрические кабельные системы" (АО "ДКС"), г. Тверь |
| Год регистрации | 2022 |
| Срок свидетельства | 28.09.2027 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока измерительные YON CT (далее по тексту - трансформаторы) предназначены для преобразований переменного тока первичной обмотки в переменный ток вторичной обмотки для измерений с помощью стандартных измерительных приборов, а также для обеспечения гальванического разделения измерительных приборов от цепи высокого напряжения.
Принцип действия основан на явлении электромагнитной индукции. Первичный ток, протекая по первичной обмотке, создает в магнитопроводе вторичной обмотки электродвижущую силу (далее по тексту - ЭДС). Так как вторичная обмотка замкнута на внешнюю нагрузку, ЭДС вызывает появление во вторичной обмотке и внешней нагрузке тока, пропорционального первичному току.
Конструкция трансформаторов представляет собой кольцевой магнитопровод с вторичной обмоткой, заключенный в пластмассовый изолирующий корпус. В качестве первичной обмотки в трансформаторах используют шину или кабель, устанавливаемые в окне магнитопровода трансформатора.
К трансформаторам данного типа относятся трансформаторы модификаций, структурная схема условного обозначения которых указана на рисунке 1:
| YON CT | ХХ | ХХХ | Х | ХХ | Х |
| Номинальная нагрузка, ВА: 1; 2,5; 3; 5; 10; 15; 20; 30; 60; 100;180 | |||||
| Класс точности: 0,2S; 0,5; 0,5S; 1; 1Р; 10Р При наличии у трансформатора нескольких вторичных обмоток указывается класс точности каждой из них в виде дроби через знак «/» | |||||
| Номинальный ток вторичной обмотки, А: 5 | |||||
| Номинальный ток первичной обмотки, А: 5; 10; 15; 20; 25; 30; 40; 50; 60; 75; 80; 100; 125; 150; 200; 250; 300; 400; 500; 600; 750; 800; 1000; 1200; 1250; 1500; 1600; 2000; 2500; 3000; 4000; 5000; 6000 | |||||
| Ширина шины, мм: 20; 30; 40; 60; 80; 100; 125; 165 WW - исполнение без окна шины | |||||
| Обозначение трансформатора тока | |||||
Рисунок 1 - структурная схема условного обозначения трансформаторов

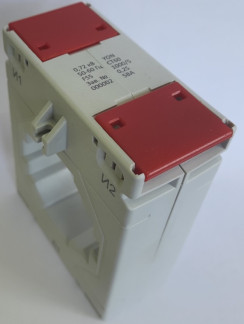

Общий вид трансформаторов с указанием места пломбирования от несанкционированного доступа представлен на рисунке 2.
Знак поверки наносится в паспорт или на свидетельство о поверке в соответствии с действующим законодательством.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносят на корпус трансформатора методом лазерной маркировки.

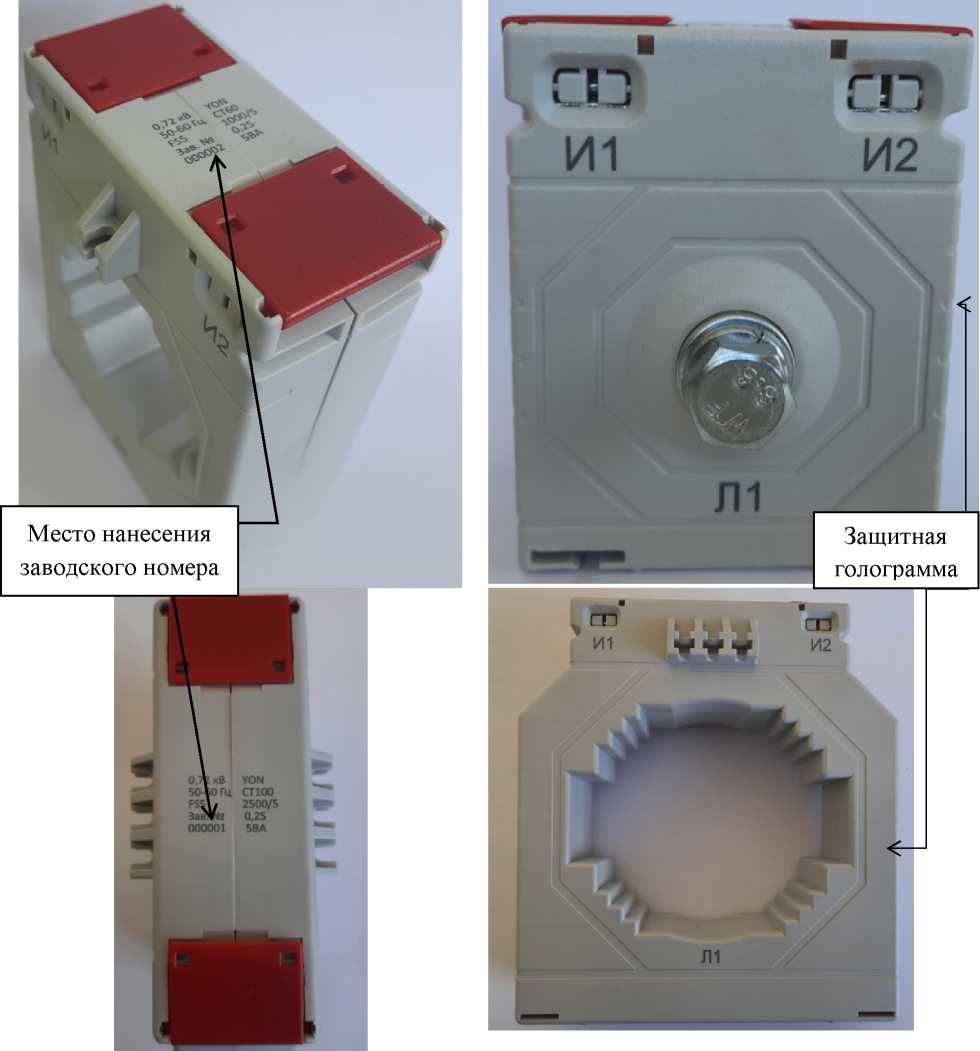

Рисунок 2 - Общий вид трансформаторов
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное напряжение Uhom, кВ | 0,72 |
| Наибольшее рабочее напряжение, кВ | 1 |
| Номинальная частота, Г ц | 50 |
| Номинальный первичный ток Iihom, А | 5; 10; 15; 20; 25; 30; 40; 50; 60; 75; 80; 100; 125; 150; 200; 250; 300; 400; 500; 600; 750; 800; 1000; 1200; 1250; 1500; 1600; 2000; 2500; 3000; 4000; 5000; 6000 |
| Номинальный вторичный ток Вном, А | 5 |
| Классы точности вторичных обмоток - для измерений и учета по ГОСТ 7746-2015; - для защиты по ГОСТ 7746-2015 | 0,2S; 0,5; 0,5S; 1 5Р;10Р |
| Номинальная вторичная нагрузка S2hom - с коэффициентом мощности cos ф = 0,8, ВА - с коэффициентом мощности cos ф = 1,0, В А | 3; 5; 10; 15; 20; 25; 30; 40; 50; 60; 75; 100 0,5; 1; 2; 2,5; 5 |
| Номинальный коэффициент безопасности приборов Кбном, вторичных обмоток для измерений | 5; 10 |
| Номинальная предельная кратность вторичных обмоток для защиты, Кном | 5; 10 |
Таблицы 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры (ШиринахДлинахВысота), мм, не более | 266x166x50 |
| Масса, кг, не более | 2,1 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа | от -10 до +45 98 от 86,6 до 106 |
| Средняя наработка на отказ, ч, не менее | 250000 |
| Срок службы, лет, не менее | 30 |
наносится на титульный лист паспорта.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт. |
| Трансформатор тока Y ON CT | -1) | 1 шт. |
| Комплект крепежных принадлежностей | - | 1 шт. |
| Паспорт | ПС 27.11.40-099-47022248-2021 | 1экз. |
| Руководство по эксплуатации 2) | РЭ 27.11.40-099-47022248-2021 | 1экз. |
| Примечания: 1) - обозначение меняется в зависимости от модификации 2) - по запросу | ||
приведены в разделе 6 «Указания по монтажу и эксплуатации» документа РЭ 27.11.40-00947022248-2021. Руководство по эксплуатации.
ГОСТ 7746-2015 Межгосударственный стандарт. Трансформаторы тока. Общие технические условия;
Приказ Росстандарта от 27 декабря 2018 г. № 2768 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»;
ТУ 27.11.40-099-47022248-2021 Трансформаторы тока измерительные YON CT. Технические условия.
| Зарегистрировано поверок | 24517 |
| Поверителей | 1 |
| Актуальность данных | 22.11.2024 |
