| Номер в госреестре | 86899-22 |
| Наименование СИ | Счетчики газа объемные мембранные |
| Обозначение типа СИ | ВКР |
| Изготовитель | Общество с ограниченной ответственностью «ТАУГАЗ» (ООО «ТАУГАЗ»), Нижегородская обл., г. Арзамас |
| Год регистрации | 2022 |
| Срок свидетельства | 28.09.2027 |
| МПИ (интервал между поверками) | 10 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики газа объемные мембранные ВКР (далее - счетчики) предназначены для измерений объема газа при рабочих условиях (счетчики без температурной компенсации), или объема газа, приведенного к температуре плюс 20 °С (с механической температурной компенсацией).
Принцип действия счетчиков основан на преобразовании разности давлений газа на входе и выходе в возвратно-поступательное движение мембран, образующих измерительные камеры. Измерительный механизм имеет две камеры со встроенными мембранами. Газ через входной патрубок заполняет пространство внутри корпуса и через входной клапан поступает поочередно в одну из камер, оказывая давление на мембрану, которая, перемещаясь, вытесняет газ из соседней камеры через выходной клапан и отводящий канал в выходной патрубок. Возвратно-поступательное движение мембран преобразуется во вращательное движение вала, число оборотов которого пропорционально числу перемещений мембраны и протекающему объему газа. Вращение вала приводит в движение восьмиразрядное отсчетное устройство, вызывая приращение показаний накопленного объема.
Счетчик состоит из корпуса, внутри которого расположен измерительный механизм или набор измерительных механизмов и отсчетного устройства.
Счётчики различаются типоразмерами в зависимости от максимального и минимального расходов и исполнением в зависимости от наличия/отсутствия механической температурной компенсации.
Счетчики исполнения без температурной компенсации предназначены для измерения объема газа в рабочих условиях эксплуатации. Счетчики исполнения с механической температурной компенсацией (в обозначении счетчика используется символ «Т»), оснащены механическим температурным компенсатором, выполненным в виде спиральной биметаллической пружины и предназначены для измерений объема газа в условиях эксплуатации, приведенного к температуре плюс 20 °С.
Конструкция счетчиков с типоразмерами G1,6, G1,6T, G2,5, G2,5T, G4, G4T, G5, G5^ G6, G6T, G10, G10T, G16, G25 бывает 2 видов: А и Б. Конструкции А и Б отличаются счетным механизмом, материалом деталей измерительного механизма и габаритными размерами.
Счетчики выпускаются с левым и правым направлениями потока газа, могут различаться наличием/отсутствием температурной(-ых) гильз(-ы) для измерения температуры в потоке газа во внутренней полости счетчика, наличием (отсутствием) места отбора давления, материалом защитной крышки счетного механизма, видом и резьбой присоединительных элементов, межцентровым расстоянием, циклическим объёмом измерительных камер. Счетчики могут оснащаться дополнительными сетками, установленными в патрубках на входе и (или) выходе счетчика, служащими для предотвращения вмешательства в конструкцию счетчика. Счетчики типоразмеров G40, G65, G100 имеют фланцевое присоединение к трубопроводу с вертикальным или горизонтальным подводом газа.
К счетчику может быть подключен низкочастотный датчик импульсов для дистанционной передачи информации.
В зависимости от типоразмера исполнение счетчика обозначаются следующим образом:
ВКР-[1]
ВКР- условное обозначение счетчика
[1] - типоразмер счётчика.
Пример обозначения исполнения счетчика:
BKP-G10T, где
- ВКР - мембранный счётчик газа;
- G10T - типоразмер счётчика
В условное обозначение счётчика при заказе дополнительно должны входить информация о циклическом объеме измерительной камеры, межцентровом расстоянии, направлении потока газа. Данная информация указывается в паспорте на счетчик.
Пример записи при заказе счётчика ВКР типоразмера G10 без механической термокомпенсации, с циклическим объёмом измерительных камер 6 дм, с левым направлением подачи газа и межцентровым расстоянием А280:
- «Счётчик газа объёмный мембранный ВКР G10 V6 левый А280.»
Общий вид основных исполнений счетчиков ВКР представлен на рисунке 1а, 1б (цвет и внешний вид может отличаться от представленного на фото в зависимости от комплектации).
Заводской номер в виде арабских цифр наносится на маркировочную табличку отсчетного устройства методом термопечати или лазерной гравировки. Пломбировку от несанкционированного доступа к узлам регулировки осуществляют нанесением знака поверки давлением клейма на пломбу. Схема пломбировки и обозначение мест нанесения знака утверждения типа, знака поверки и заводского номера представлены на рисунке 2.

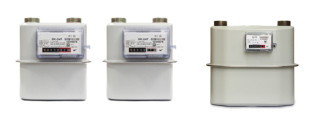

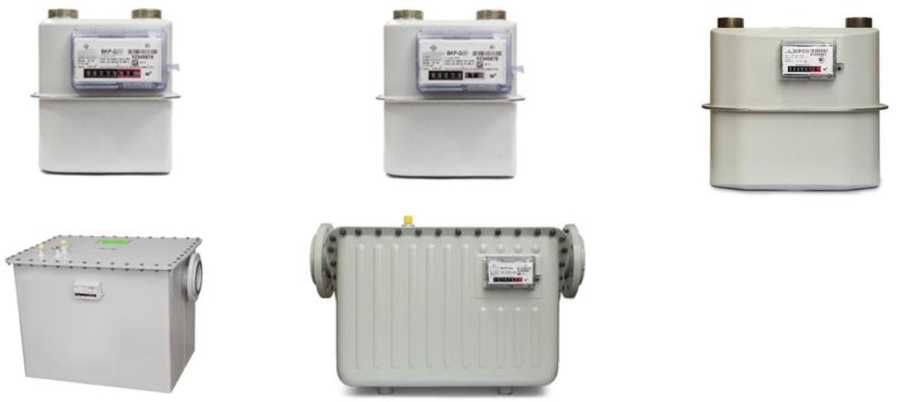

Рисунок 1а - Общий вид основных исполнений счетчиков ВКР конструкции А

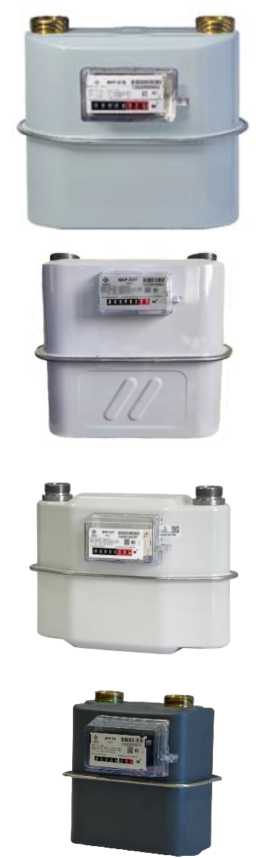

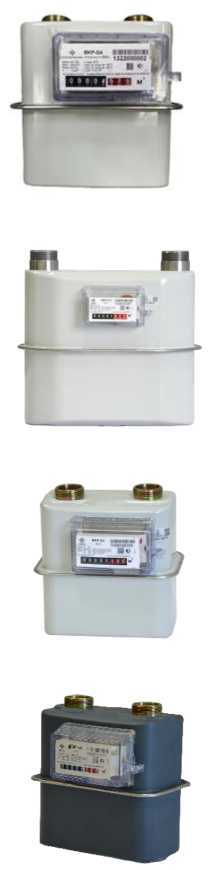

Рисунок 1б - Общий вид основных исполнений счетчиков ВКР конструкции Б
Рисунок 2- Схема пломбировки от несанкционированного доступа, обозначения мест нанесения: 1 - знака утверждения типа, 2- знака поверки, 3-заводского номера
Основные метрологические и технические характеристики счетчиков указаны в таблицах 1 -4
Таблица 1 - Метрологические характеристики счетчиков типоразмеров G1,6 (Т) - G6 (Т)
| Наименование характеристики | Значение | |||||||||
| Типоразмер | G1,6 | G2,5 | G4 | G5 | G6 | G1,6I | G2,5I | G4Т | G5Т | G6Т |
| Объемный расход газа, м3/ч: - максимальный (Рмакс) - номинальный (Q^) - минимальный (Qumii) | 2,5 1,6 0,016 | 4 2,5 0,025 | 6 4 0,04 | 8 5 0,04 | 10 6 0,06 | 2,5 1,6 0,016 | 4 2,5 0,025 | 6 4 0,04 | 8 5 0,04 | 10 6 0,06 |
| Пределы допускаемой основной относительной погрешности при измерении объема газа при рабочих условиях или объема газа, приведенного к температуре плюс 20 °С, %: - от Рмин до 0,1'Рном - от 0,1'Рном до Рмакс. включ. | ±3,0 ±1,5 | |||||||||
| Допускаемая дополнительная относительная погрешность, вызванная отклонением температуры измеряемой среды от границы нормальных условий на каждые 10 °С, % | - | 0,4 | ||||||||
| Нормальные условия измерений: - температура окружающей среды - относительная влажность, % - атмосферное давление, кПа | от +15 до +25 °С до 95 % при температуре +35 °С от 84,0 до 106,7 кПа | |||||||||
Таблица 2 - Метрологические характеристики счетчиков типоразмеров G10 (Т), G10 - G100
| Наименование характеристики | Значение | ||||||
| Типоразмер | G10T | G10 | G16 | G25 | G40 | G65 | G100 |
| Объемный расход газа, м3/ч: - максимальный (Qm^c) - номинальный (Qhom) - минимальный (Qmuh) | 16 10 0,1 | 16 10 0,1 | 25 16 0,16 | 40 25 0,25 | 65 40 0,4 | 100 65 0,65 | 160 100 1 |
| Пределы допускаемой основной относительной погрешности при измерении объема газа при рабочих условиях или объема газа, приведенного к температуре плюс 20 °С, %: - От ^^мин до 0,1'Qbom - от 0,1-Qbom до Qmh^. включ. | ±3,0 ±1,5 | ||||||
| Допускаемая дополнительная относительная погрешность, вызванная отклонением температуры измеряемой среды от границы нормальных условий на каждые 10 °С, % | 0,4 | _ | |||||
| Нормальные условия измерений: - температура окружающей среды - относительная влажность, % - атмосферное давление, кПа | от +15 до +25 °С до 95 % при температуре +35 °С от 84,0 до 106,7 кПа | ||||||
Таблица 3 - Основные технические характеристики счетчиков типоразмеров G1,6 (Т) - G6 (Т)
| Наименование характеристики | Значение | |||||||||
| Типоразмер | G1,6 | G2,5 | G5 | G4 | G6 | 1,6Т | G2,5I | G5Т | G4Т | G6Т |
| Циклический объем, дм3 | 1,2 | 1,2 | 1,2 | 1,2 (2) | 2(3,5) | 1,2 | 1,2 | 1,2 | 1,2(2) | 2 (3,5) |
| Порог чувствительности, м3/ч | 0,0032 | 0,005 | 0,008 | 0,008 | 0,008 | 0,0032 | 0,005 | 0,008 | 0,008 | 0,008 |
| Измеряемая среда | природный, нефтяной и другие сухие неагрессивные газы, а также газовая фаза сжиженных углеводородных газов | |||||||||
| Максимальное рабочее давление, кПа, не более | 50 | |||||||||
| Потеря давления при расходе Qмакс, Па, не более | 200 (300*) | |||||||||
| Цена деления младшего разряда отсчетного _____ _ _ 3 механизма счетчика, дм | 0,2 | |||||||||
| Емкость отсчетного механизма счетчика, м3 | 99999 | |||||||||
| Температура измеряемой среды, °С | от -25 до +40 | |||||||||
| * для счетчиков, снабженных защитной сеткой | ||||||||||
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от -40 до +55 до 95 при температуре +35 °С от 84,0 до 106,7 | |||||||||
| Габаритные размеры, мм, не более: длинахвысотахширина Конструкция А | 200x220x160 | 200x220x160 (330x250x170) | 200x220x160 | 200x220x160 (330x250x170) | ||||||
| Конструкция Б | 210х230х160 | 210х230х160 (250х330х180) (290х330х210) | 210х230х160 | 210х230х160 (280х290х210) (350х320х210) | ||||||
| Присоединительная резьба, дюйм | 11/4; | |||||||||
| Наименование характеристики | Значение | |||||||||
| Типоразмер | G1,6 | G2,5 | G5 | G4 | G6 | 1,6Т | G2,5T | G5T | G4T | G6T |
| Расстояние между осями присоединительных штуцеров (фланцев), мм: Конструкция А | 110 | 110 (200) (250) | 200 (250) | 110 | 110 (200) (250) | 200 (250) | ||||
| Конструкция Б | 110 (130) | 110 (130) | 180 (250) | 110 (130) | 110 (130) | 180 (250) | ||||
| Масса, кг, не более | 1,9 | 1,9 | 1,9 | 1,9 (3,9) | 3,9 | 1,9 | 1,9 | 1,9 | 1,9 (3,9) | 3,9 |
| Средний срок службы, лет | 20 | |||||||||
| Средняя наработка на отказ, ч | 100000 | |||||||||
Таблица 4 - Основные технические характеристики счетчиков типоразмеров G10 Т, G10-100
| Наименование характеристики | Значение | ||||||
| Типоразмер | G10Т | G10 | G16 | G25 | G40 | G65 | G100 |
| Циклический объем, дм3 | 3,5(5,6) | 3,5(6) | 6(11) | 11(12) | 18 | 24 | 48 |
| Порог чувствительности, м3/ч | 0,01 | 0,01 | 0,01 | 0,01 | 0,02 | 0,02 | 0,02 |
| Измеряемая среда | природный, нефтяной и другие сухие неагрессивные газы, а также газовая фаза сжиженных углеводородных газов | ||||||
| Максимальное рабочее давление, кПа, не более: | 50 | ||||||
| Потеря давления при расходе Qмакс, Па, не более | 300 | ||||||
| Цена деления младшего разряда ________ _____ _ _ 3 отсчетного механизма счетчика, дм | 0,2 (2) | 2 | 20 | ||||
| Емкость отсчетного механизма 3 счетчика, м3 | 99999 (999999) | 999999 | 9999999 | ||||
| Температура измеряемой среды, °С | от -25 до +40 | ||||||
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от -40 до +55 до 95 при температуре +35 °С от 84,0 до 106,7 | ||||||
| Габаритные размеры (без учета фланцев), мм, не более: длинахвысотахширина Конструкция А Конструкция Б | 340х 320х230 | 410х330х240 | 410х330х240 | 470х410х290 | 570х450х400 | 570х450х400 | 740х620х610 |
| 350х320х210 | 410х330х240 (355х320х210) | 410х380х280 | 470х400х290 | - | - | - | |
| Присоединительная резьба, дюйм | 13/4, 2 | 13/4, 2 | 2 | 21/2 | фланцевый | ||
| Расстояние между осями присоединительных штуцеров (фланцев), мм | 250 | 250 (280) | 280 | 335 | 570 | 680 | 800 |
| Масса, кг, не более | 5,7 | 5,7 | 8,5 | 10,6 | 41 | 46 | 105 |
| Наименование характеристики | Значение | ||||||
| Типоразмер | G10T | G10 | G16 | G25 | G40 | G65 | G100 |
| Средний срок службы, лет | 20 | ||||||
| Средняя наработка на отказ, ч | 100000 | ||||||
наносится на циферблат отсчетного механизма методом термопечати и на титульный лист паспорта типографским способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Счетчик газа объемный мембранный | ВКР | 1 |
| Паспорт | УРГП.407279.004 ПС | 11) |
| Комплект монтажных частей | - | 12) |
| 1) бумажной и/или электронной форме 2) Поставляется по заказу | ||
приведены в разделе 5 паспорта УРГП.407279.004 ПС «Счетчики газа объемные мембранные ВКР. Паспорт.».
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические требования;
ГОСТ Р 8.993-2020 Государственная система обеспечения единства измерений. Общие требования к средствам измерений расхода и объема газа;
Государственная поверочная схема для средств измерений объемного и массового расходов газа, утвержденная приказом Росстандарта от 11 мая 2022 г. № 1133;
УРГП.407279.004 ТУ «Счетчики газа объемные мембранные ВКР. Технические условия».
