Трансформаторы тока ТЛМ-10, 86903-22

Трансформаторы тока ТЛМ-10 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Карточка СИ
Номер в госреестре 86903-22
Наименование СИ Трансформаторы тока
Обозначение типа СИ ТЛМ-10
Изготовитель Куйбышевский завод измерительных трансформаторов, г. Куйбышев (изготовлены в 1974-1991 гг.)
Год регистрации 2022
МПИ (интервал между поверками) 4 года
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Трансформаторы тока ТЛМ-10 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

Описание

Трансформаторы тока являются трансформаторами опорного типа с литой изоляцией, выполненной из эпоксидного компаунда. Эпоксидное литье выполняет одновременно функции изолятора и несущей конструкции. Выводы первичной обмотки расположены на верхнем торце трансформаторов тока. Первичная обмотка трансформаторов тока включается в цепь измеряемого тока. Подключение токоведущих шин осуществляется к прямоугольным контактным площадкам с помощью болтов. Трансформаторы тока имеют два сердечника с вторичными обмотками для измерений и защиты. Трансформаторы могут быть установлены в любом положении и крепятся четырьмя болтами через отверстия в основании. Клеммы выводов вторичных обмоток снабжены закрепляющими винтами. Трансформаторы тока не имеют заземляющего зажима. Во время эксплуатации вторичная обмотка трансформатора должна быть замкнута на нагрузку, в случае отсутствия нагрузки, замыкающей вторичную цепь, обмотка должна быть замкнута.

Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.

Трансформаторы тока выпущены в следующих модификациях ТЛМ-10-1, ТЛМ-10-1У3, ТЛМ-10-1Т3, ТЛМ-10-2, ТЛМ-10-2У3 которые отличаются друг от друга значениями номинального первичного тока, номинальной вторичной нагрузки и условиями эксплуатации.

К трансформаторам тока данного типа относятся трансформаторы тока модификации ТЛМ-10-1 зав. № 1271, 1690, 2714, 2720, 2787, 2790, 2791, 2792, 2793, 2795, 2797, 8079, 8069, 6775, 6768, 2039, 2040, 6678, 0187, модификации ТЛМ-10-1У3 зав. № 0628, 9024, 2928, 2938,

8689, 9506, 9364, 9454, 0522, 0304, 0537, 0540, 2906, 3167, 3313, 3365, 8535, 9842, 6406,

2899, 8119, 4178, 4498, 4506, 8588, 1516, 0204, 1355, 3303, 6395, 6394, 6142, 6081, 7616,

1157, 2063, 3048, 2444, 9413, 2198, 6068, 6936, 7374, 7236, 2150, 2120, 0616, 2474, 4227,

4945, 4229, 3311, 7964, 0469, 0398, модификации ТЛМ-10-1Т3 зав. № 1515, модификации ТЛМ-10-2 зав. № 8087 и модификации ТЛМ-10-2У3 зав. № 5020, 4094, 5652, 5863, 3548, 3791, 0400, 0393, 7091, 7089, 9640, 9304, 7090, 7112, 7092, 4570, 6842, 5965, 4270, 6170, 7796, 1420, 1203, 1090, 2397, 1639, 1840, 3090, 9279, 9271, 5320, 5182, 1208, 5507, 5558, 5600, 5604, 1371, 5524,

3830, 5584, 5576, 1004, 9526, 4475, 4555, 3555, 3042, 3541, 7282, 7295, 7709, 7290, 7035, 7281,

7340, 7348, 2557, 7284, 7870, 5779, 6844, 8948, 2626, 4883, 4773, 3679, 3644, 3662, 3659, 7786,

6990, 6953, 6930, 6988, 6986, 5642, 7654, 5256, 0960, 0953, 0948, 0940, 7698, 7693, 4970, 5270,

9505, 7813, 0933, 0612.

Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке в виде цифрового обозначения.

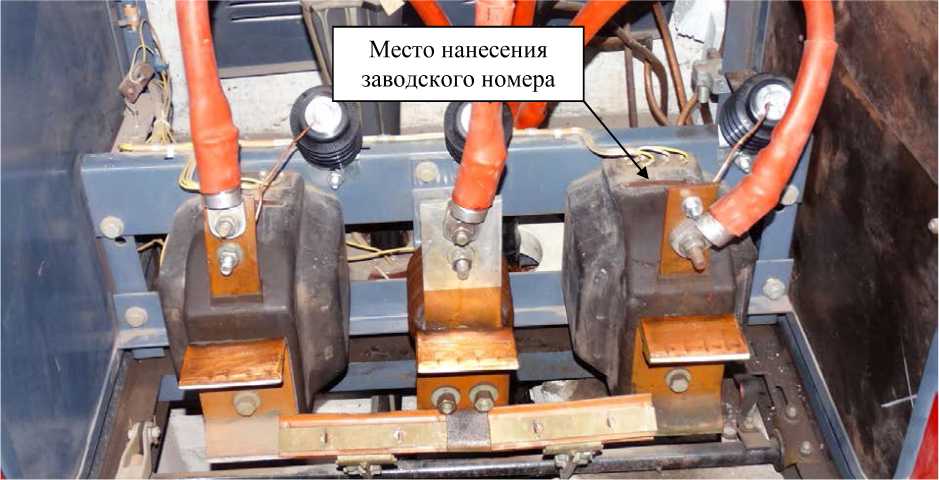

Общий вид средства измерений с указанием места нанесения заводского номера приведен на рисунке 1.

Рисунок 1 - Общий вид средства измерений с указанием

места нанесения заводского номера

Пломбирование трансформаторов тока не предусмотрено.

Технические характеристики

Таблица 1.1 - Метрологические характеристики ТЛМ-10-1

Наименование характеристики

Значение для заводских номеров

6678, 0187

1271, 1690, 2714, 2720, 2787, 2790, 2791, 2792, 2793, 2795, 2797, 8079, 8069

6775, 6768, 2039, 2040

Номинальное напряжение, кВ

10

10

10

Номинальный первичный ток 11ном, А

150

400

600

Номинальный вторичный ток Ином, А

5

5

5

Номинальная частота Гном, Гц

50

50

50

Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета

0,5

0,5

0,5

Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А

10

10

10

Таблица 1.2 - Метрологические характеристики ТЛМ-10-1У3

Наименование характеристики

Значение для заводских номеров

6142, 6081, 7616, 7611, 3048, 2444, 6068, 6936

2928, 2938, 2906, 3167, 3313, 3365, 2899, 0204, 1355, 3303, 6395, 6394

0628, 9024, 8119, 4178, 0616, 2474, 0469, 0398

Номинальное напряжение, кВ

10

10

10

Номинальный первичный ток Iihom, А

150

300

400

Номинальный вторичный ток Ьном, А

5

5

5

Номинальная частота Тюм, Г ц

50

50

50

Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета

0,5

0,5

0,5

Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А

10

10

10

Таблица 1.3 - Метрологические характеристики ТЛМ-10-1У3

Наименование характеристики

Значение для заводских номеров

8689, 9506, 9364, 9454, 0522, 0304, 0537, 0540, 8535, 9842, 6406, 6437, 4498, 4506, 8588, 1516, 9413, 2198, 7374, 7236, 2150, 2120, 4227, 4240, 4945, 4229

3311, 7964

1157, 2063

Номинальное напряжение, кВ

10

10

10

Номинальный первичный ток 11ном, А

600

1000

1500

Номинальный вторичный ток Ьном, А

5

5

5

Номинальная частота Тюм, Г ц

50

50

50

Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета

0,5

0,5

0,5

Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А

10

10

10

Таблица 1.4 - Метрологические характеристики ТЛМ-10-1Т3

Наименование характеристики

Значение для заводского номера

1515

Номинальное напряжение, кВ

10

Номинальный первичный ток 11ном, А

300

Номинальный вторичный ток Ьном, А

5

Номинальная частота Тюм, Г ц

50

Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета

0,5

Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А

10

Таблица 1.5 - Метрологические характеристики ТЛМ-10-2

Наименование характеристики

Значение для заводского номера

8087

Номинальное напряжение, кВ

10

Номинальный первичный ток Iihom, А

200

Номинальный вторичный ток Ьном, А

5

Номинальная частота Гном, Гц

50

Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета

0,5

Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А

10

Таблица 1.6 - Метрологические характеристики ТЛМ-10-2У3

Наименование характеристики

Значение для заводских номеров

2626

6842, 6170, 7796, 5507, 5558, 1371, 5524, 7282, 7295, 7709, 7290, 7035, 7281, 2557, 7284, 4883, 4773, 3679, 3644, 3662, 3659, 6990, 6953, 6930, 6988, 6986, 5642, 0960, 0953, 0948, 0940, 0933, 0612

5020, 4094, 0400, 0393, 3830, 3042, 3541, 7654, 5256, 7698, 7693, 4970, 5270

1420, 1203, 9279, 9271, 5600, 5604, 5584, 5576, 1004, 9526, 6844, 8948, 7786, 9505, 7813

Номинальное напряжение, кВ

10

10

10

10

Номинальный первичный ток 11ном, А

50

100

150

200

Номинальный вторичный ток Ьном, А

5

5

5

5

Номинальная частота Гном, Г ц

50

50

50

50

Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета

0,5

0,5

0,5

0,5

Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А

10

10

10

10

Таблица 1.7 - Метрологические характеристики ТЛМ-10-2У3

Наименование характеристики

Значение для заводских номеров

5965, 4270,

7340, 7348

7091, 7089, 9640, 9304, 7090, 7112, 7092, 4570

5652, 5863, 3548, 3791, 1639, 1840,

3090, 4475, 4555, 3555, 7870, 5779

5320,

5182

1090, 2397, 1208

Номинальное напряжение, кВ

10

10

10

10

10

Номинальный первичный ток 11ном, А

300

400

1000

1500

1500

Номинальный вторичный ток Ьном, А

5

5

5

5

5

Номинальная частота Гном, Г ц

50

50

50

50

50

Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета

0,5

0,5

0,5

0,5

0,5

Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А

10

10

10

10

15

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

- температура окружающей среды, °С для модификаций ТЛМ-10-1, ТЛМ-10-1У3, ТЛМ-10-2, ТЛМ-10-2У3

для модификации ТЛМ-10-1Т3

от -45 до +40

от -10 до +50

Знак утверждения типа

на титульный лист паспорта трансформатора тока типографским способом. Нанесение знака утверждения типа на трансформаторы тока не предусмотрено.

Комплектность

аблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Трансформатор тока

ТЛМ-10-1; ТЛМ-10-1У3;

ТЛМ-10-1Т3; ТЛМ-10-2;

ТЛМ-10-2У3

1 шт.

Паспорт

ТЛМ-10-1; ТЛМ-10-1У3;

ТЛМ-10-1Т3; ТЛМ-10-2;

ТЛМ-10-2У3

1 экз.

Сведения о методах измерений

приведены в разделе «Общие сведения» паспорта трансформатора тока.

Нормативные документы

Приказ Росстандарта от 27 декабря 2018 г. № 2768 «Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».
