Государственный реестр средств измерений

Трансформаторы тока ТПЛМ-10, 86904-22

Трансформаторы тока ТПЛМ-10 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Карточка СИ
Номер в госреестре 86904-22
Наименование СИ Трансформаторы тока
Обозначение типа СИ ТПЛМ-10
Изготовитель Куйбышевский завод измерительных трансформаторов (изготовлены в 1966-1986 гг.), г. Куйбышев
Год регистрации 2022
МПИ (интервал между поверками) 4 года
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Трансформаторы тока ТПЛМ-10 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

Описание

Трансформаторы тока являются высоковольтными, проходными, многовитковыми трансформаторами тока с литой изоляцией из синтетической смолы.

Первичная обмотка намотана в виде спирали из голой меди, изолированной стеклолентой. Концы обмотки припаяны твердым припоем к выводным поперечным угольникам.

Вторичные обмотки намотаны из провода ПСД и расположены внутри первичной обмотки. Концы вторичных обмоток припаяны к медным выводным пластинам. Вторичные обмотки, совместно с первичной, залиты эпоксидной смолой. Отвердевшая смола служит одновременно изоляцией и герметизированным корпусом трансформатора тока.

Из корпуса выступают два вывода первичной обмотки с выпуклой литой маркировкой Л1 и Л2 и выводные пластины вторичных катушек с маркировкой И1 и И2.

Магнитопровод состоит из пластин из электротехнической стали, скрепленных и стянутых посредством болтов.

К магнитопроводу прикреплены стальные угольники, в которых имеются отверстия для болтового крепления трансформаторов тока при их установке. На одном из этих угольников имеется болт с маркировкой «З» для заземления сердечников.

Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.

К трансформаторам тока данного типа относятся трансформаторы тока ТПЛМ-10 зав. № 48388, 54349, 42096, 05733, 17338, 86871, 86409, 86414, 86420, 25238, 71025, 14575, 05318, 91334, 91350, 75077, 75088, 64628.

Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке в виде цифрового обозначения.

Общий вид средства измерений с указанием места пломбировки и места нанесения заводского номера приведен на рисунке 1.

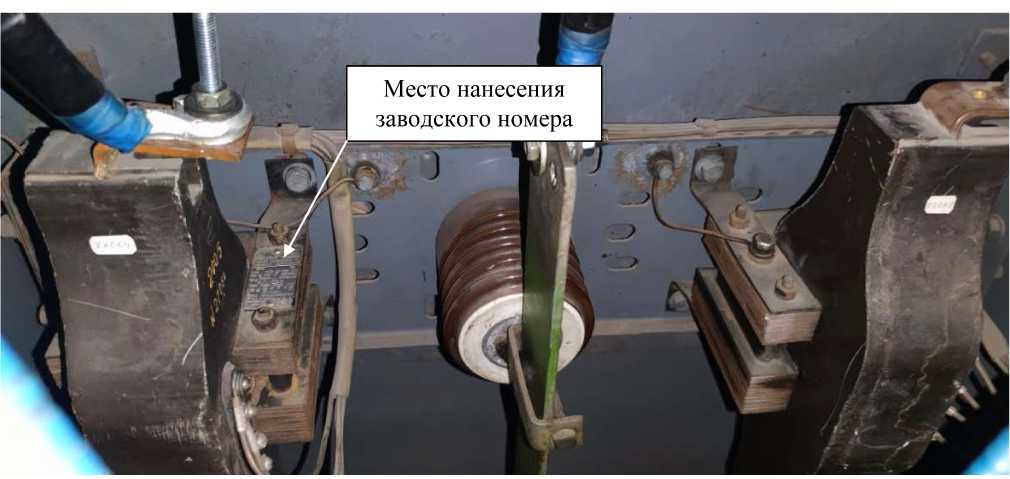

Рисунок 1 - Общий вид средства измерений с указанием места нанесения заводского номера

Пломбирование трансформаторов тока не предусмотрено.

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение для заводских номеров

64628

48388, 54349

14575, 05318

42096

05733, 17338

91334,

91350

86871, 86409, 86414, 86420, 25238, 71025,

75077, 75088

Номинальное напряжение, кВ

10

10

10

10

10

10

10

Номинальный первичный ток 11ном, А

75

100

150

150

200

300

400

Номинальный вторичный ток Ином. А

5

5

5

5

5

5

5

Номинальная частота £юм, Гц

50

50

50

50

50

50

50

Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета

0,5

0,5

0,5

0,5

0,5

0,5

0,5

Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А

10

15

10

15

10

10

10

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

- температура окружающей среды, °С

от -45 до +40

Знак утверждения типа

на титульный лист паспорта трансформатора тока типографским способом. Нанесение знака утверждения типа на трансформаторы тока не предусмотрено.

Комплектность

аблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Трансформатор тока

ТПЛМ-10

1 шт.

Паспорт

ТПЛМ-10

1 экз.

Сведения о методах измерений

приведены в разделе «Общие сведения» паспорта трансформатора тока.

Нормативные документы

Приказ Росстандарта от 27 декабря 2018 г. № 2768 «Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».

Номер в ГРСИ РФ:
86904-22
Производитель / заявитель:
Куйбышевский завод измерительных трансформаторов (изготовлены в 1966-1986 гг.), г. Куйбышев
Год регистрации:
2022
