Трансформаторы тока ТЛМ-10-1, 86905-22

Назначение

Трансформаторы тока ТЛМ-10-1 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

Описание

Трансформаторы тока являются трансформаторами опорного типа с литой изоляцией, выполненной из эпоксидного компаунда. Эпоксидное литье выполняет одновременно функции изолятора и несущей конструкции. Выводы первичной обмотки расположены на верхнем торце трансформаторов тока. Первичная обмотка трансформаторов тока включается в цепь измеряемого тока. Подключение токоведущих шин осуществляется к прямоугольным контактным площадкам с помощью болтов. Трансформаторы тока имеют два сердечника с вторичными обмотками для измерений и защиты. Трансформаторы могут быть установлены в любом положении и крепятся четырьмя болтами через отверстия в основании. Клеммы выводов вторичных обмоток снабжены закрепляющими винтами. Трансформаторы тока не имеют заземляющего зажима. Во время эксплуатации вторичная обмотка трансформатора должна быть замкнута на нагрузку, в случае отсутствия нагрузки, замыкающей вторичную цепь, обмотка должна быть замкнута.

Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.

Трансформаторы тока выпущены в следующих модификациях ТЛМ-10-1-У2, ТЛМ-10-1-У3 и ТЛМ-10-1(1)-У3, которые отличаются друг от друга значениями номинального первичного тока и классом точности вторичных обмоток.

К трансформаторам тока данного типа относятся трансформаторы тока модификации ТЛМ-10-1-У2 зав. №  3864110000001,  3864110000002,  3864110000003, модификации

ТЛМ-10-1-У3 зав. № 3575120000001 и модификации ТЛМ-10-1(1)-У3 зав. № 2599140000001, 2599140000002, 2599140000003, 2599140000004.

Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке в виде цифрового обозначения.

Общий вид средства измерений с указанием места нанесения заводского номера приведен на рисунке 1.

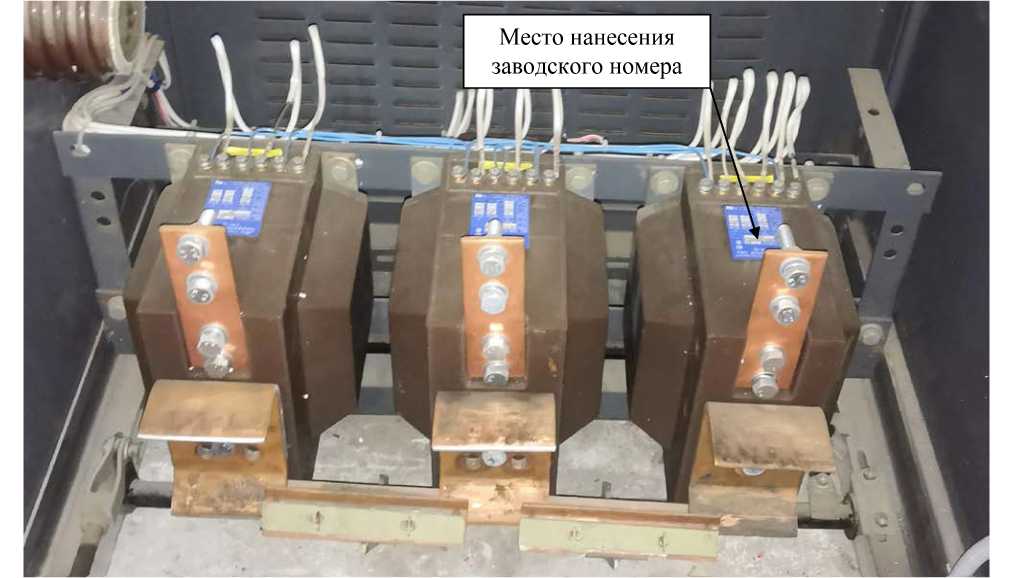

Рисунок 1 - Общий вид средства измерений с указанием места нанесения заводского номера

Пломбирование трансформаторов тока не предусмотрено.

Технические характеристики

Таблица 1.1 - Метрологические характеристики ТЛМ-10-1-У2

Таблица 1.2 - Метрологические характеристики ТЛМ-10-1-У3

Таблица 1.3 - Метрологические характеристики ТЛМ-10-1(1)-У3

Таблица 2 - Основные технические характеристики

Знак утверждения типа

на титульный лист паспорта трансформатора тока типографским способом. Нанесение знака утверждения типа на трансформаторы тока не предусмотрено.

Комплектность

аблица 3 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе «Общие сведения» паспорта трансформатора тока.

Нормативные документы

Приказ Росстандарта от 27 декабря 2018 г. № 2768 «Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».
