Государственный реестр средств измерений

Трансформаторы тока ТЛМ-10, 86906-22

Трансформаторы тока ТЛМ-10 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Карточка СИ
Номер в госреестре 86906-22
Наименование СИ Трансформаторы тока
Обозначение типа СИ ТЛМ-10
Изготовитель Завод измерительных трансформаторов, г. Самара
Год регистрации 2022
МПИ (интервал между поверками) 4 года
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Трансформаторы тока ТЛМ-10 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

Описание

Трансформаторы тока являются трансформаторами опорного типа с литой изоляцией, выполненной из эпоксидного компаунда. Эпоксидное литье выполняет одновременно функции изолятора и несущей конструкции. Выводы первичной обмотки расположены на верхнем торце трансформаторов тока. Первичная обмотка трансформаторов тока включается в цепь измеряемого тока. Подключение токоведущих шин осуществляется к прямоугольным контактным площадкам с помощью болтов. Трансформаторы тока имеют два сердечника с вторичными обмотками для измерений и защиты. Трансформаторы могут быть установлены в любом положении и крепятся четырьмя болтами через отверстия в основании. Клеммы выводов вторичных обмоток снабжены закрепляющими винтами. Трансформаторы тока не имеют заземляющего зажима. Во время эксплуатации вторичная обмотка трансформатора должна быть замкнута на нагрузку, в случае отсутствия нагрузки, замыкающей вторичную цепь, обмотка должна быть замкнута.

Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.

Трансформаторы тока выпущены в следующих модификациях ТЛМ-10-1У3 и ТЛМ-10-2У3, которые отличаются друг от друга значениями номинального первичного тока.

К трансформаторам тока данного типа относятся трансформаторы тока модификации ТЛМ-10-1У3 зав. № 0494, 0479, 6066, 8503, 8584, 5906, 5901, 5801, 5804, 5414, 9146, 8824, 8705, 7625, 5062, 7611, 7581, 1945, 0849, 00174, 2235, 2236 и модификации ТЛМ-10-2У3 зав. № 8386, 8461, 0120, 0119, 1652, 9402, 1445, 6718, 6707, 5689, 4125, 2502, 5203, 6809, 6717, 5516, 7166, 2509, 4432, 2677, 0453, 2501.

Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке в виде цифрового обозначения.

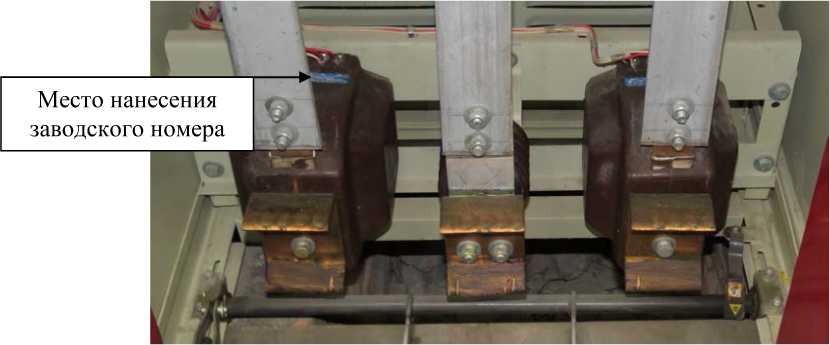

Общий вид средства измерений с указанием места нанесения заводского номера приведен на рисунке 1.

Рисунок 1 - Общий вид средства измерений с указанием

места нанесения заводского номера

Пломбирование трансформаторов тока не предусмотрено.

Технические характеристики

Таблица 1.1 - Метрологические характеристики ТЛМ-10-1У3

Наименование характеристики

Значение для заводских номеров

7625, 0849, 00174

8824, 8705, 5062, 7611, 7581, 1945

0494, 0479, 2235, 2236

6066

8503, 8584,

5801, 5804,

5414, 9146

5906, 5901

Номинальное напряжение, кВ

10

10

10

10

10

10

Номинальный первичный ток 11ном, А

100

150

200

300

400

600

Номинальный вторичный ток Ином, А

5

5

5

5

5

5

Номинальная частота Гном, Гц

50

50

50

50

50

50

Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета

0,5

0,5

0,5

0,5

0,5

0,5

Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А

10

10

10

10

10

10

Таблица 1.2 - Метрологические характеристики ТЛМ-10-2У3

Наименование характеристики

Значение для заводских номеров

0120

8386, 8461, 1445, 6718,

6707, 5689, 6717, 5516

5203,

7166

6809

1652, 9402,

4125,2502,

2509, 4432,

2677, 0453,

2501

0119

Номинальное напряжение, кВ

10

10

10

10

10

10

Номинальный первичный ток 11ном, А

50

100

150

150

200

300

Номинальный вторичный ток Ином, А

5

5

5

5

5

5

Номинальная частота Гном, Гц

50

50

50

50

50

50

Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета

0,5

0,5

0,5

0,5

0,5

0,5

Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А

10

10

10

15

10

10

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

- температура окружающей среды, °С

от -45 до +40

Знак утверждения типа

на титульный лист паспорта трансформатора тока типографским способом. Нанесение знака утверждения типа на трансформаторы тока не предусмотрено.

Комплектность

аблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Трансформатор тока

ТЛМ-10-1У3;

ТЛМ-10-2У3

1 шт.

Паспорт

ТЛМ-10-1У3;

ТЛМ-10-2У3

1 экз.

Сведения о методах измерений

приведены в разделе «Общие сведения» паспорта трансформатора тока.

Нормативные документы

Приказ Росстандарта от 27 декабря 2018 г. № 2768 «Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».
