Государственный реестр средств измерений

Резервуары вертикальные стальные цилиндрические РВС-2000, 86917-22

86917-22
Резервуары вертикальные стальные цилиндрические РВС-2000 (далее - резервуары) предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Карточка СИ
Номер в госреестре 86917-22
Наименование СИ Резервуары вертикальные стальные цилиндрические
Обозначение типа СИ РВС-2000
Изготовитель Акционерное общество "Самарский завод котельно-вспомогательного оборудования и трубопроводов" (АО "СЗ КВОИТ"), г. Самара
Год регистрации 2022
МПИ (интервал между поверками) 5 лет
Описание типа скачать
Методика поверки скачать

Назначение

Резервуары вертикальные стальные цилиндрические РВС-2000 (далее - резервуары) предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.

Описание

Принцип действия резервуаров основан на заполнении их нефтью и нефтепродуктом до определенного уровня, соответствующего объему, указанному в градуировочных таблицах резервуаров.

Резервуары представляют собой стальные вертикальные конструкции цилиндрической формы со стационарной крышей без понтона.

Тип резервуаров - вертикальные стальные цилиндрические. Резервуары оборудованы боковой лестницей, замерным люком, люками-лазами и приемо-раздаточными устройствами для обслуживания во время эксплуатации. Резервуары оснащены молниезащитой, защитой от статического электричества и системой тушения пожара.

Тип размещения - наземный. Фундаменты резервуаров соответствуют требованиям ГОСТ 31385-2016 «Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия».

Заводской номер нанесен на стенку резервуара в виде буквенно-цифрового обозначения аэрографическим способом.

Пломбирование резервуаров не предусмотрено.

Знак поверки наносится на свидетельства о поверке и градуировочные таблицы.

Резервуары зав.№№ Р1, Р2, Р3, Р4 расположены на территории Строительной площадки ООО «ТЗК Пулково» по адресу: г. Санкт-Петербург, Пулковское шоссе, участок 3, (западнее дома 41, литера АБ по Пулковскому шоссе).

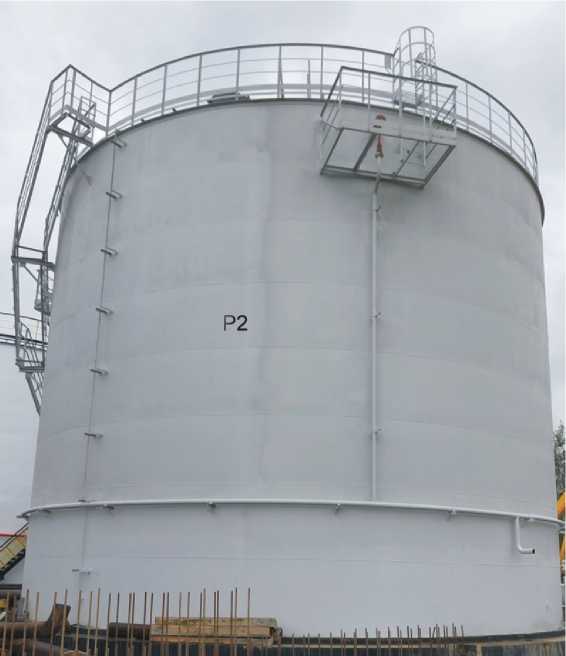

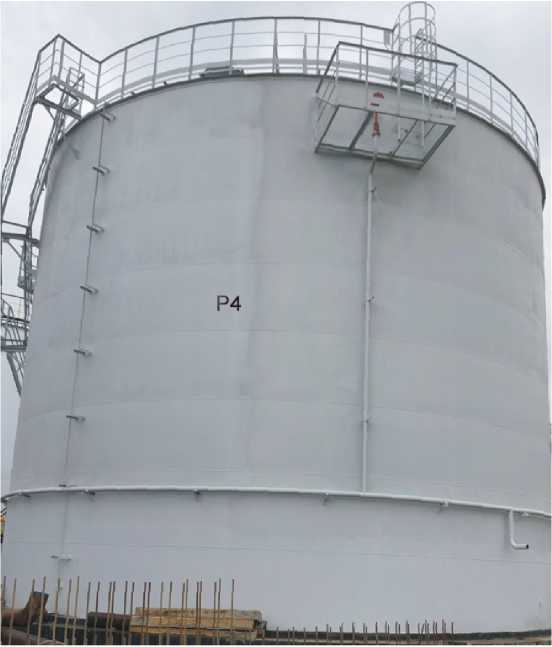

Общий вид резервуаров представлен на рисунках 1-5.

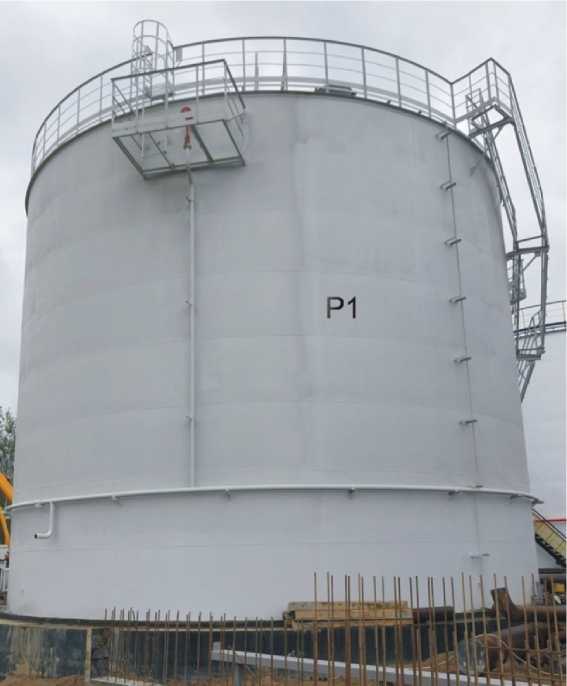

Рисунок 1 - Общий вид резервуара РВС-2000 зав.№ Р1

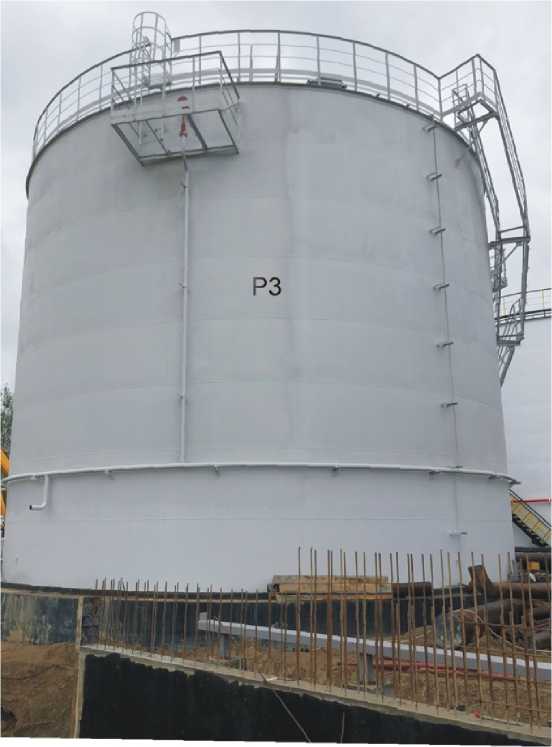

Рисунок 3 - Общий вид резервуара РВС-2000 зав.№ Р3

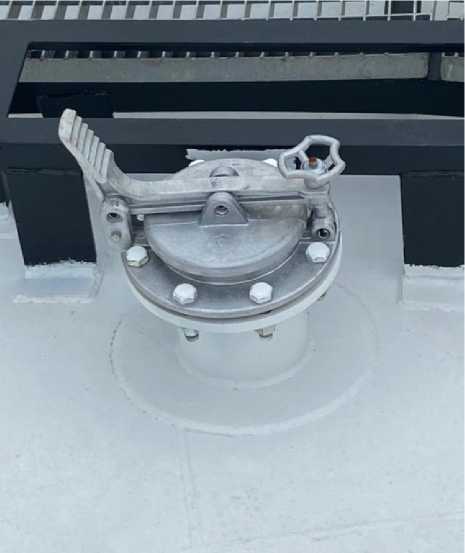

Рисунок 5 - Фото замерного люка резервуаров РВС-2000

Технические характеристики

Таблица 1 - Метрологические и технические характеристики

Наименование характеристики

Значение

Тип резервуаров

РВС-2000

Номинальная вместимость, м3

2000

Пределы допускаемой относительной погрешности определения вместимости резервуаров, %

±0,20

Средний срок службы, лет, не менее

50

Условия эксплуатации:

- температура окружающего воздуха, оС

- атмосферное давление, кПа

от -50 до +50 от 84,0 до 106,7

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Комплектность

Таблица 2 - Комплектность средства измерений

Наименование

Обозначение

Количество

Резервуары вертикальные стальные цилиндрические

РВС-2000

4 шт.

Паспорта

-

4 экз.

Градуировочные таблицы

-

4 экз.

Сведения о методиках (методах) измерений приведены в разделе 7 паспорта.

Нормативные документы

Приказ Росстандарта от 7 февраля 2018 г. №256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости».

Зарегистрировано поверок 8
Поверителей 1
Актуальность данных 05.11.2024
