| Номер в госреестре | 86919-22 |
| Наименование СИ | Спектрометры эмиссионные с индуктивно-связанной плазмой |
| Обозначение типа СИ | EXPEC |
| Изготовитель | Focused Photonics (Hangzhou) Inc., КНР |
| Год регистрации | 2022 |
| Срок свидетельства | 28.09.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Спектрометры эмиссионные с индуктивно-связанной плазмой EXPEC (далее -спектрометры) предназначены для измерений содержания элементов в водных растворах, природных и сточных водах, в атмосферном воздухе, воздухе рабочей зоны и промышленных выбросах, почвах, геологических пробах, рудах и продуктах их переработки, металлах и их сплавах, огнеупорах, керамике, стеклах, продуктах питания, фармацевтических препаратах, нефти и нефтепродуктах, отработанных смазочных маслах и в других жидких и твёрдых веществах и материалах.
Принцип действия спектрометров основан на регистрации спектров определяемых элементов при попадании аэрозоля жидкой или растворенной пробы в источник индуктивносвязанной плазмы, измерении уровня эмиссии атомов и ионов и определении массовой концентрации определяемых элементов при помощи градуировочных графиков.
Конструктивно спектрометры представляют собой настольные лабораторные приборы, состоящие из: системы ввода пробы (распылительная камера, распылитель, перистальтический насос); источника возбуждения спектра (плазменная горелка, индуктор); спектрального блока для регистрации эмиссионного оптического спектра на основе Эшелле-спектрометра с двумя диспергирующими элементами (дифракционная решетка и двухходовая призма из кварца); системы управления - персонального компьютера с устанавливаемым программным обеспечением (предоставляется по отдельному заказу).
Спектрометры выпускаются в следующих модификациях: 6000R, 6000D и 6500, которые отличаются между собой возможностью наблюдения плазмы, расположением плазменной горелки, метрологическими и техническими характеристиками. Спектрометры модификаций 6000D и 6500 обладают возможностью аксиального и радиального наблюдения плазмы. Спектрометры модификации 6000R оснащены только радиальным наблюдением плазмы. Плазменная горелка в спектрометрах модификации 6000D расположена горизонтально, в модификациях 6000R и 6500 - вертикально.
Корпус спектрометров изготавливают из пластмассы и металлических сплавов, окрашиваемый в цвета в соответствии с технической документацией производителя.
Каждый экземпляр спектрометров имеет серийный номер, расположенный на табличке на задней стороне спектрометра. Серийный номер имеет буквенно-цифровой формат и наносится типографским способом. Нанесение знака поверки на средство измерений не предусмотрено. Нанесение знака утверждения типа на средство измерений не предусмотрено.
Общий вид спектрометров представлен на рисунке 1. Место нанесения серийного номера на спектрометры представлено на рисунке 2.

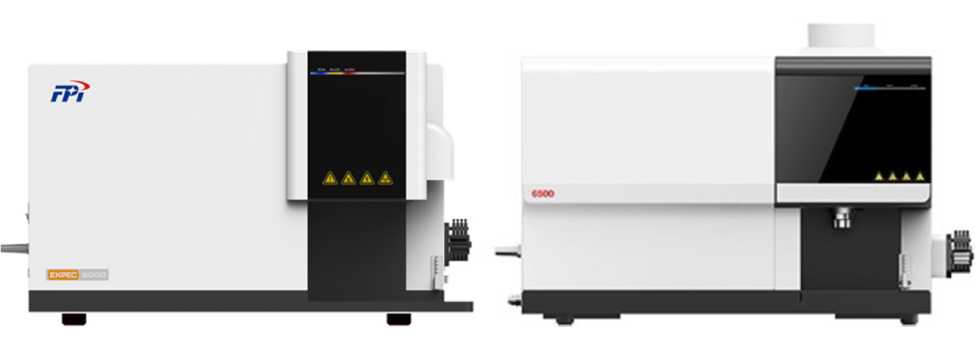

Спектрометр эмиссионный с индуктивносвязанной плазмой EXPEC 6000D, 6000R
Спектрометр эмиссионный с индуктивносвязанной плазмой EXPEC 6500
Рисунок 1 - Общий вид спектрометров эмиссионных с индуктивно-связанной плазмой
EXPEC

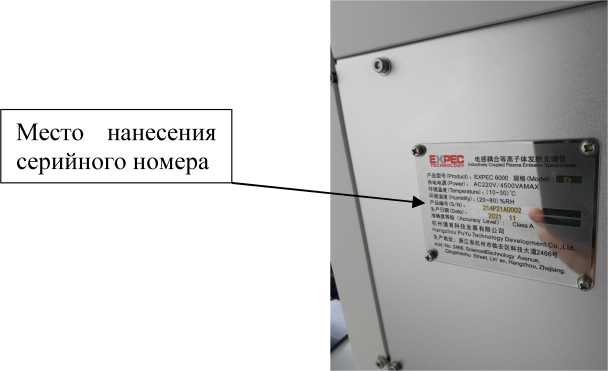

Рисунок 2 - Место нанесения серийного номера на спектрометры эмиссионные с индуктивно-связанной плазмой EXPEC
Пломбирование спектрометров не предусмотрено. Конструкция спектрометров обеспечивает ограничение доступа к частям спектрометров, несущим первичную измерительную информацию, и местам настройки (регулировки).
Спектрометры оснащены программным обеспечением (далее - ПО), позволяющим осуществлять контроль состояния и управление спектрометром, проводить установку режимов работы прибора, обработку, представление и хранение результатов измерений; выполнять построение градуировочных графиков и проводить диагностические тесты.
Уровень защиты ПО спектрометров от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» по Р50.2.077-2014.
Идентификационные данные ПО спектрометров приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение для модификации | ||
| 6000R | 6000D | 6500 | |
| Идентификационное наименование ПО | ElementV | ||
| Номер версии (идентификационный номер) ПО | не ниже ElementV.P004.V03A.013 | ||
| Цифровой идентификатор ПО | - | ||
Влияние программного обеспечения на метрологические характеристики спектромет-
ров учтено при нормировании характеристик.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение для модификации | ||
| 6000R | 6000D | 6500 | |
| Чувствительность при аксиальном наблюдении, (имп/с)/(мг/дм3), не менее1) 2): - бария (Ba, 1=455,403 нм) - кадмия (Cd, 1=214,438 нм) - меди (Cu, 1=324,754 нм) - марганца (Mn, 1=257,610 нм) - цинка (Zn, 1=213,856 нм) | - | 3,0^107 8Д105 1Д106 2,0-106 5,0-105 | 1,5-107 5,5-105 5,5-105 2Д106 3Д105 |
| Чувствительность при радиальном наблюдении, (имп/с)/(мг/дм3), не менее1) 3): - бария (Ba, 1=455,403 нм) - кадмия (Cd, 1=214,438 нм) - меди (Cu, 1=324,754 нм) - марганца (Mn, 1=257,610 нм) - цинка (Zn, 1=213,856 нм) | 2,0-106 5Д104 5Д104 1Д105 2Д104 | 3Д106 7Д104 6Д104 4Д105 5Д104 | |
| Пределы обнаружения элементов (по критерию 3о) при аксиальном наблюдении, мкг/дм3, не более - бария (Ba, 1=455,403 нм) - кадмия (Cd, 1=214,438 нм) - меди (Cu, 1=324,754 нм) - марганца (Mn, 1=257,610 нм) - цинка (Zn, 1=213,856 нм) | - | 0,5 4,0 4,0 0,5 2,5 | |
| Пределы обнаружения элементов (по критерию 3о) при радиальном наблюдении, мкг/дм3, не более - бария (Ba, 1=455,403 нм) - кадмия (Cd, 1=214,438 нм) - меди (Cu, 1=324,754 нм) - марганца (Mn, 1=257,610 нм) - цинка (Zn, 1=213,856 нм) | 5,0 40 40 5,0 25 | ||
| Наименование характеристики | Значение для модификации | ||
| 6000R | 6000D | 6500 | |
| Предел допускаемого относительного среднего квадратического отклонения результатов измерений выходного сигнала, %: - аксиальное наблюдение2) - радиальное наблюдение3) | 1 1 | ||
| 1) с учетом вычета фона слева и справа от линии; 2)при распылении контрольного раствора с массовой концентрацией элемента 1 мг/дм3; 3) при распылении контрольного раствора с массовой концентрацией элемента 10 мг/дм3. | |||
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение для модификации | ||
| 6000R | 6000D | 6500 | |
| Спектральный диапазон, нм | от 165 до 870 | от 160 до 900 | |
| Оптическое разрешение на длине волны 200 нм, нм | 0,007 | ||
| Габаритные размеры, мм, не более - высота - ширина - длина | 659 935 732 | ||
| Масса, кг, не более | 110 | ||
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Г ц | от 200 до 240 50/60 | ||
| Потребляемая мощность, В^А, не более | 3000 | ||
| Условия эксплуатации: - температура окружающей среды, °С - высота над уровнем моря, м, не более - относительная влажность, %, не более | от +15 до +33 3000 80 | ||
| Средний срок службы, лет | 7 | ||
наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Спектрометры эмиссионные с индуктивносвязанной плазмой | EXPEC | 1 шт. |
| Персональный компьютер | ПК | 1 шт.* |
| Замкнутая система охлаждения | - | 1 шт.* |
| Программное обеспечение | ПО | 1 шт. |
| Руководство по эксплуатации | РЭ | 1 экз. |
| Паспорт | 6000R/6000D/6500 | 1 экз. |
| Методика поверки | - | 1 экз. |
| * - по заказу | ||
приведены в:
- разделе 4 «Ежедневная эксплуатация» руководства по эксплуатации «Спектрометры эмиссионные с индуктивно-связанной плазмой EXPEC модификаций 6000R и 6000D. Руководство по эксплуатации»;
- разделе 4 «Повседневная эксплуатация» руководства по эксплуатации «Спектрометры эмиссионные с индуктивно-связанной плазмой EXPEC модификации 6500. Руководство по эксплуатации»;
Применение спектрометров в сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.
ГОСТ Р 8.735.0-2011 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в жидких и твердых веществах и материалах;
Техническая документация Focused Photonics (Hangzhou) Inc., КНР.
