| Номер в госреестре | 86921-22 |
| Наименование СИ | Комплекс измерительно-вычислительный |
| Обозначение типа СИ | ИВК МИК-М |
| Изготовитель | Федеральное казенное предприятие "Научно-испытательный центр ракетно-космической промышленности" (ФКП "НИЦ РКП"), г. Пересвет, Московская обл. |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплекс измерительно-вычислительный ИВК МИК-М (далее - комплекс) предназначен для измерений напряжения постоянного электрического тока, электрического сопротивления постоянному току, относительного сопротивления.
Принцип действия комплекса основан на преобразовании аналоговых электрических сигналов, поступающих от измерительных преобразователей различного типа с выходными унифицированными сигналами (напряжение постоянного тока, электрическое сопротивление постоянному току) 24-х разрядными аналого-цифровыми преобразователями измерительных модулей PXIe-4303 и PXIe-4357 в цифровой код для регистрации, обработки и отображения телеметрической информации.
Конструктивно комплекс смонтирован в шасси PXIe-1082, где расположены измерительные модули PXIe-4303 и PXIe-4357, модули питания потенциометрических датчиков PXIe-4322, модули приема цифровых сигналов PXIe-6535 и PXI-8433/4, модуль PXI-6255 для приёма одноразовых команд «Протяжка 1», «Протяжка 2», «Старт» и контролер PXIe-8880. Цифровой код с выхода контроллера PXIe-8880 поступает на персональную ЭВМ оператора для регистрации и отображения измерительной информации.
Функционально комплекс включает в себя измерительные каналы (ИК):
- ИК напряжения постоянного тока;
- ИК относительного сопротивления потенциометрических датчиков;
- ИК электрического сопротивления постоянному току.
В комплексе обеспечивается прием цифровых (дискретных) сигналов модулями PXIe-6535 и PXI-8433/4 в виде логических сигналов с уровнями ТТЛ (транзисторнотранзисторная логика).
Комплекс выполняет следующие функции:
- измерение, регистрацию и первичную обработку аналоговых электрических сигналов;
- приём и обработку дискретных сигналов;
- отображение значений измеряемых величин или преобразованных параметров;
- архивацию результатов измерения и преобразования (хранение данных с возможностью просмотра и анализа);
- возможность подключения печатающих устройств для оформления результатов измерений;
- возможность связи с другими системами (подключение в существующую локальную вычислительную сеть).
Заводской номер в виде цифрового обозначения, который однозначно идентифицирует комплекс наносится в виде информационной наклейки в соответствии с рисунком 1, а также указывается в формуляре. Нанесение знака поверки на корпус комплекса не предусмотрено.
Максимальное количество ИК комплекса с учетом возможности использования резервных каналов - 116. Полный перечень ИК комплекса приводится в формуляре.

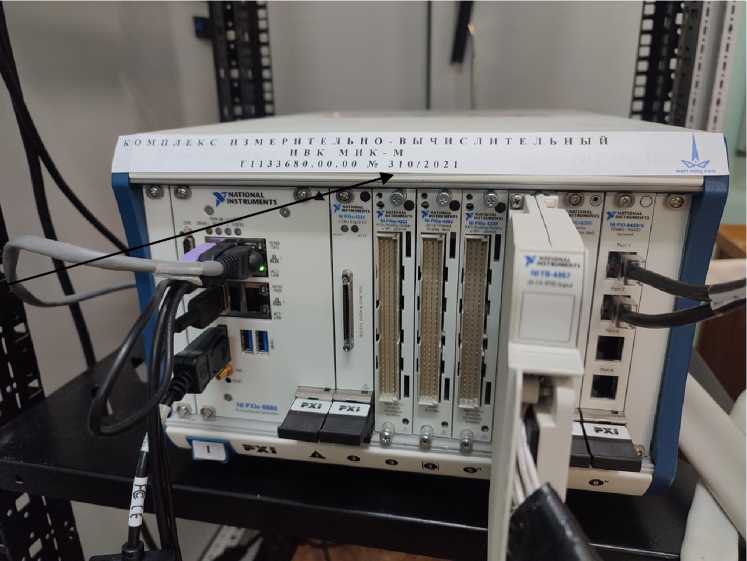

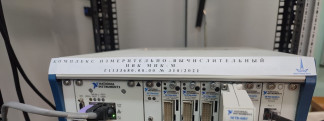

Общий вид комплекса с заводским номером № 310/2021 представлен на рисунке 1.
Заводской номер
Рисунок 1 - Общий вид комплекса с заводским номером № 310/2021
Программное обеспечение (ПО) комплекса состоит из общей и функциональных частей.
В состав общего ПО входит операционная система Windows 10.
Функциональное ПО представлено программным комплексом «ПО ИВК МИК-М», состоящим из следующих компонентов:
- программа подготовки исходных данных;
- программа управления сбором, преобразованием и регистрацией ТМИ;
- программа обработки и формирования потоков реального времени;
- программа отображения ТМИ в режиме реального времени.
Метрологически значимой частью является метрологический модуль «MIK_MeasurementClasses.dll», входящий в состав программы MeasurementSystem.exe (МИК ИИС).
ПО загружается на заводе-изготовителе во время производственного цикла, оно недоступно пользователю и не подлежит изменению на протяжении всего срока эксплуатации.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014.
Идентификационные данные метрологически значимой части ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | MIK MeasurementClasses.dll |
| Номер версии (идентификационный номер ПО) | Версия 1.0.0.0 |
| Цифровой идентификатор ПО | C8262E66 |
| Алгоритм вычисления идентификатора ПО | CRC32 |
Метрологические и технические характеристики комплекса приведены в таблицах 2, 3.
Таблица 2 - Метрологические характеристики________________________________________
| Измеряемая величина | Диапазоны измерений, количество ИК | Частота опроса | Структура ИК | Пределы допускаемых погрешностей в рабочих условиях |
| Напряжение постоянного электрического тока | от -10 до +10 В 32 ИК | до 200 Гц | PXIe-4303 -> PXIe-6535 | Y = ±0,10 % |
| до 10 кГц | Y = ±0,5 % | |||
| от -100 до +100 мВ 32 ИК | до 100 Гц | Y = ±0,10 % | ||
| Электрическое сопротивление постоянному току | от 0 до 400 Ом 32 ИК | до 100 Гц | PXIe-4357 -> PXI-8433/4 | Д = ±0,12 Ом |
| Относительное сопротивление 1 | от 0 до 100 % | до 200 Гц | PXIe-4303 -> PXI-8433/4 | Y = ±0,20 % |
| Примечания: Используемые обозначения: Л - пределы допускаемых абсолютных погрешностей в рабочих условиях; Y - пределы допускаемых приведенных к диапазону измерений погрешностей в рабочих условиях; 1 - Относительное сопротивление - отношение выходного сопротивления потенциометрического датчика к полному его сопротивлению, выраженное в процентах. Полное сопротивление потенциометра от 700 до 5000 Ом. | ||||
Таблица 3 - Технические характеристики комплекса
| Наименование параметра | Значение |
| Напряжение питающей сети переменного тока, В | от 207 до 253 |
| Рабочие условия применения: | |
| Температура окружающей среды, °С | от +10 до +30 |
| Относительная влажность окружающего воздуха без конденсации, % | до 80 |
| Атмосферное давление, кПа | от 87,0 до 106,0 |
| Габаритные размеры (Ш*Г*В) без учета ножек, мм, не более | 272x397x178 |
| Масса, кг, не более | 15 |
наносится на титульный лист Руководства по эксплуатации Г11.33680.00.00РЭ «Комплекс измерительно-вычислительный ИВК МИК-М. Руководство по эксплуатации» типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество шт. |
| Комплекс измерительно-вычислительный ИВК МИК-М | ИВК МИК-М | 1 |
| Руководство по эксплуатации | Г11.33680.00.00РЭ | 1 |
| Формуляр | Г11.33680.00.00ФО | 1 |
изложены в разделе 3 руководства по эксплуатации Г11.33680.00.00РЭ.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
Приказ Росстандарта от 30 декабря 2019 г. № 3457 «Об утверждении
государственной поверочной схемы для средств измерений постоянного
электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении
государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока».
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 20.09.2024 |
