| Номер в госреестре | 86929-22 |
| Наименование СИ | Автоцистерны |
| Обозначение типа СИ | 4671В4-10 |
| Изготовитель | Общество с ограниченной ответственностью Научно-производственное объединение "Трансмастер" (ООО НПО "Трансмастер"), Челябинская обл., г. Чебаркуль |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Автоцистерны 4671В4-10 предназначены для измерений объема, а также для кратковременного хранения и транспортирования нефтепродуктов или сырой нефти.
Принцип работы автоцистерн 4671В4-10 зав. №№ 150, 148, 142, 143 основан на их заполнении нефтью (нефтепродуктом) до указателя уровня налива, соответствующего определенному объему нефти (нефтепродукта). Слив нефти (нефтепродукта) производится самотеком.
Конструктивно автоцистерна выполнена в виде горизонтального резервуара, имеющего в поперечном сечении чемоданообразную форму, установленную на шасси автомобиля. Для гашения гидравлических ударов во время движения, внутри автоцистерны установлены волнорезы. Для исключения образования воздушных полостей при наполнении автоцистерны топливом вдоль верхней образующей цистерны установлены воздухоотводящие трубки, концы которых выведены в горловину. В нижней части автоцистерна оборудована фланцем, на который установлены донный клапан и шаровой кран, являющиеся независимыми запорными устройствами. В верхней части корпуса цистерны приварена горловина прямоугольной формы с установленным указателем уровня налива, которая закрывается герметичной крышкой. Крышка горловины оборудована дыхательным клапаном и заливным люком. На горловине автоцистерны установлены маркировочные таблички с информацией нанесенной ударным способом о заводском номере и номинальной вместимостью. Для проведения технологических операций автоцистерна снабжена лестницей.
Общий вид автоцистерны 4671В4-10 представлен на рисунке 1.
Конструкцией автоцистерны предусмотрено место нанесения знака поверки ударным способом на алюминиевой клепке, фиксирующей указатель уровня налива на горловине, исключающей возможность его перемещения.
Схема пломбировки от несанкционированного изменения положения указателя уровня налива, место нанесения знака поверки представлены на рисунке 2.

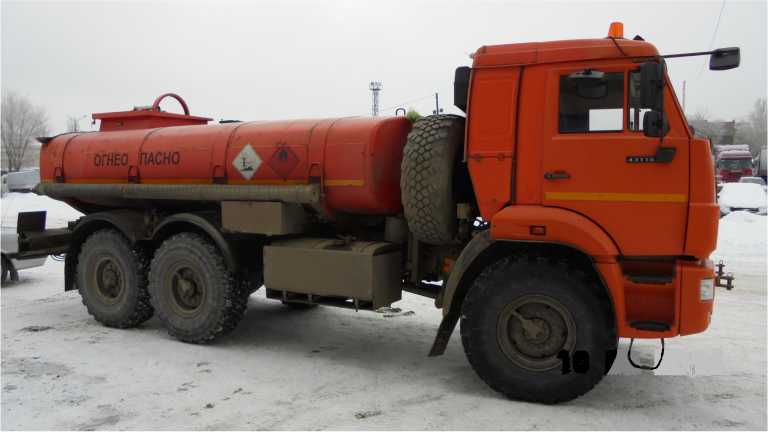

Рисунок 1 - Общий вид автоцистерны 4671В4-10
Место нанесения знака поверки
Указатель уровня налива
Рисунок 2 - Схема пломбировки от несанкционированного изменения положения указателя уровня налива, место нанесения знака поверки
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, дм3 | 10000 |
| Пределы допускаемой относительной погрешности определения вместимости, % | ±0,4 |
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение |
| Полная масса автоцистерны, кг | 21400 |
| Снаряженная масса, кг | 11365 |
| Габаритные размеры автоцистерны: | |
| - длина, мм | 8549 |
| - ширина, мм | 2367 |
| - высота, мм | 3510 |
| Условия эксплуатации: | |
| - температура окружающего воздуха, °С | от - 40 до + 50 |
| - атмосферное давление, кПа | от 84 до 106,7 |
наносится на титульный лист паспорта типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Автоцистерны (заводские номера 150, 148, 142, 143) | 4671В4-10 | 4 шт. |
| Формуляр | 4521-002-37892329-2016 ФО | 4 шт. |
| Огнетушитель | - | 4 шт. |
приведены в разделе 6 формуляра.
Приказ Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
