| Номер в госреестре | 86932-22 |
| Наименование СИ | Устройства задания метеорологической оптической дальности |
| Обозначение типа СИ | УСМОД |
| Изготовитель | Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт метрологии им. Д.И.Менделеева" (ФГУП "ВНИИМ им. Д.И.Менделеева"), г. Санкт-Петербург |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Устройства задания метеорологической оптической дальности УСМОД (далее -УСМОД) предназначены для воспроизведения метеорологической оптической дальности (далее - МОД) при поверке нефелометров (датчиков видимости).
Принцип действия УСМОД основан на изменении на фиксированные величины интенсивности излучения в оптической системе нефелометра.
Конструктивно УСМОД выполнены в виде единого блока и состоит из: устройств приема-передачи излучения (коллиматоров), оптической системы с рассеивателем и системы формирования и регулирования интенсивности сигнала, кронштейна для установки на поверяемом нефелометре.
Устройство приема-передачи излучения (коллиматоры) представляет собой линзы с фиксированным фокусным расстоянием помещенные в корпус. Корпус имеет разъем для соединения со световодом.
Оптическая система и система формирования и регулирования интенсивности сигнала представляет собой световоды, аттенюаторы, модуляторы сигнала, заключенные в корпус, а также набор специальных оптических фильтров.
В процессе поверки УСМОД размещают на поверяемом нефелометре при помощи кронштейна. УСМОД задает номинальные (фиксированные) значения МОД, измеренные поверяемым нефелометром значения МОД сравнивают со значениями, заданными УСМОД. Номинальные (фиксированные) значения МОД указаны в формуляре.
Общий вид УСМОД представлен на рисунке 1.
Нанесение знака поверки на УСМОД не предусмотрено.
Заводской номер, состоящий из буквы и трех цифр и указываемых через косую черту двух цифр года изготовления, наносится на корпус УСМОД в виде наклейки. Места нанесения заводского номера и знака утверждения типа представлены на рисунке 1. К устройствам задания метеорологической оптической дальности УСМОД данного типа относятся УСМОД зав. № А001/21, А002/21, А003/21, А004/21, А005/21, А006/21.
Пломбирование УСМОД не предусмотрено.

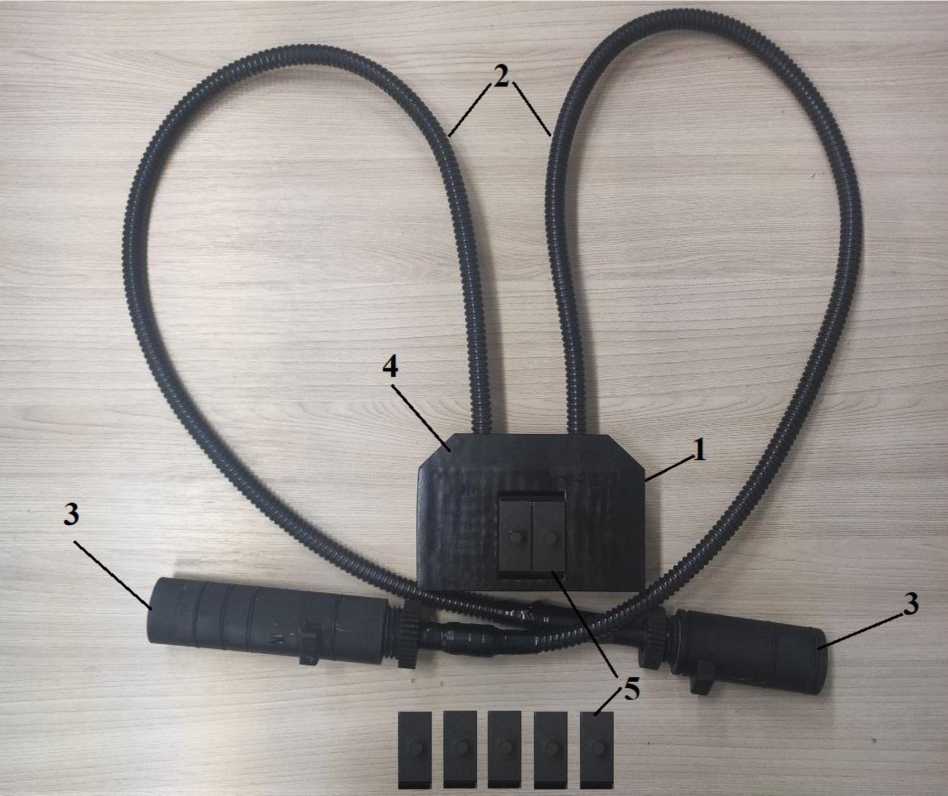

1 - место нанесения заводского номера, знака утверждения типа, 2 - оптоволокно,
3 - кронштейны с размещенными внутри коллиматорами и рассеивателем; 4 - система формирования и регулирования интенсивности сигнала, 5 - специальные оптические фильтры
Рисунок 1 - Общий вид УСМОД
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон воспроизведения МОД, м | от 10 до 50000 |
| Номинальные значения МОД, м* | 10, 300, 600, 1300, 2000, 5000, 10000, 20000, 35000, 42000, 50000 |
| Пределы допускаемой относительной погрешности воспроизведения МОД, % | ±5 |
| *Конкретные значения определяются для каждого УСМОД при первичной поверке и указываются в его формуляре | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры, мм, не более: | |
| -длина | 500 |
| -высота | 450 |
| -глубина | 205 |
| Масса, кг, не более | 5,2 |
| Условия эксплуатации: | |
| - температура окружающего воздуха, °С | от -10 до +40 |
| - относительная влажность воздуха, % | от 10 до 98 |
| Средняя наработка до отказа, ч, не менее | 6000 |
| Средний срок службы, лет | 5 |
наносится фотохимическим способом, тиснением или другими способами нанесения маркировки на корпус УСМОД, рядом с наименованием, а также типографским способом на титульный лист формуляра.
Таблица 3 - Комплектность УСМОД
| Наименование | Обозначение | Количество |
| Устройство задания метеорологической оптической дальности | УСМОД | 1 шт. |
| Формуляр | ФО | 1 экз. |
приведены в Формуляре «Устройства задания метеорологической оптической дальности» пункт «Применение по назначению».
Локальная поверочная схема для средств измерений метеорологической оптической дальности в диапазоне от 10 до 50000 м.
| Зарегистрировано поверок | 16 |
| Поверителей | 1 |
| Актуальность данных | 16.09.2024 |
