| Номер в госреестре | 86934-22 |
| Наименование СИ | Резервуары стальные горизонтальные цилиндрические |
| Обозначение типа СИ | РГСД-25 |
| Изготовитель | Общество с ограниченной ответственностью "Техмонтажспецстрой" (ООО "Техмонтажспецстрой"), г. Пятигорск |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные горизонтальные цилиндрические РГСД-25 (далее - резервуары) предназначены для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Тип резервуаров - стальные горизонтальные цилиндрические, номинальной вместимостью 25 м3 подземного расположения.
Принцип действия резервуаров основан на заполнении их нефтью или нефтепродуктом до определенного уровня, соответствующего заданному значению объема.
Резервуары представляют собой горизонтально расположенный цилиндрический стальной двустенный сосуд с днищами.
Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки.
Заводские номера резервуаров в виде цифрового обозначения, состоящие из арабских цифр, нанесены в виде наклейки на крышку люка резервуара (рисунки 1, 2, 3, 4, 5, 6). Знак поверки наносится в свидетельство о поверке резервуара.
Резервуары РГСД-25 с заводскими номерами 362, 363, 378, 380, 381, 382, расположены по адресу: Республика Южная Осетия, нп Знаур, объект войсковой части 2148.
Общий вид резервуаров РГСД-25 представлен на рисунке 7.
Нанесение знака поверки на средство измерений не предусмотрено.

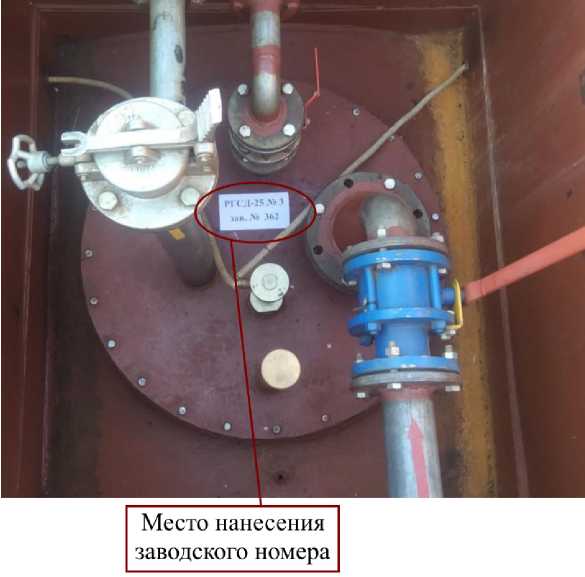

Рисунок 1 - Крышка люка резервуара РГСД-25 зав.№362

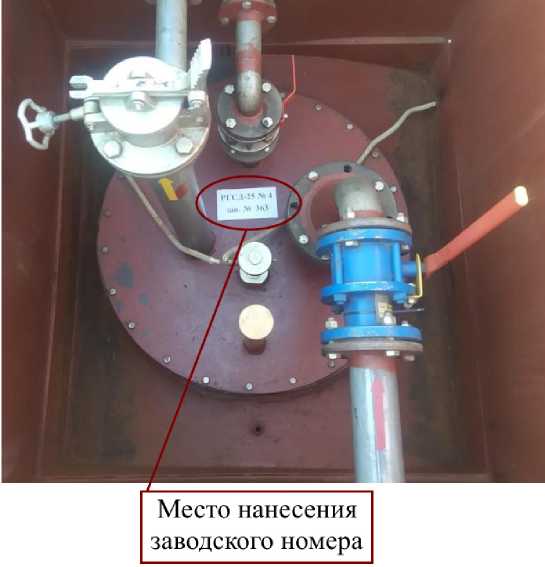

Рисунок 2 - Крышка люка резервуара РГСД-25 зав.№363

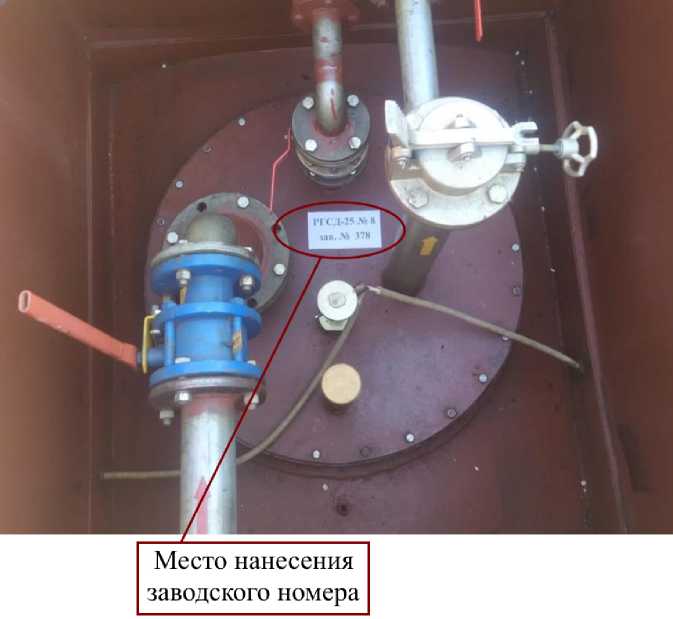

Рисунок 3 - Крышка люка резервуара РГСД-25 зав.№378

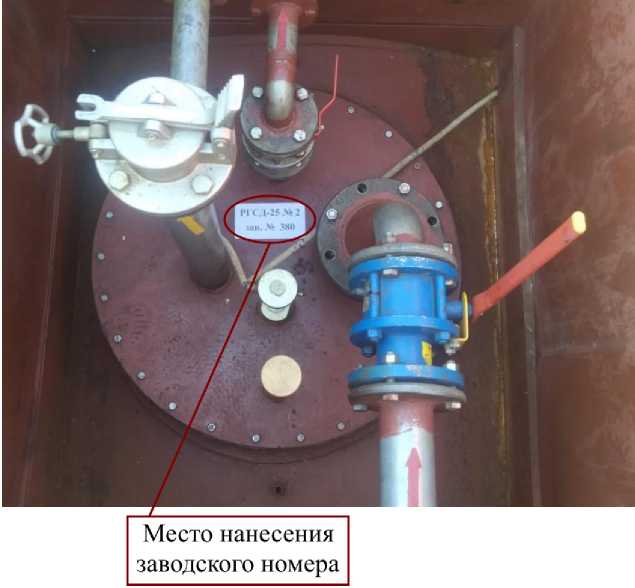

Рисунок 4 - Крышка люка резервуара РГСД-25 зав.№380

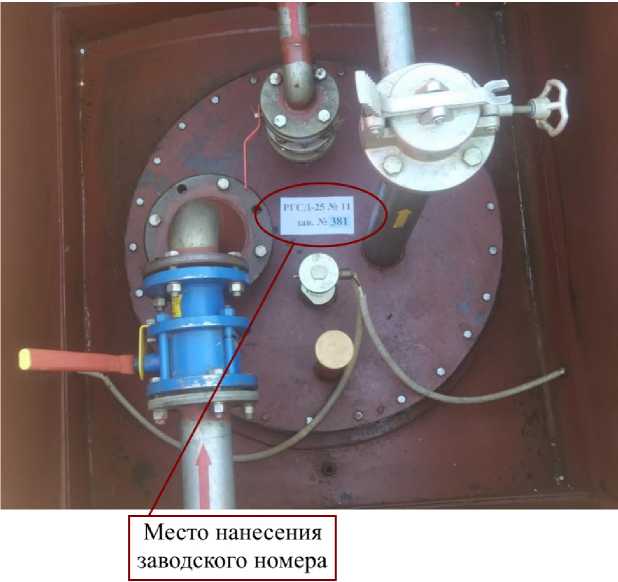

Рисунок 5 - Крышка люка резервуара РГСД-25 зав.№381

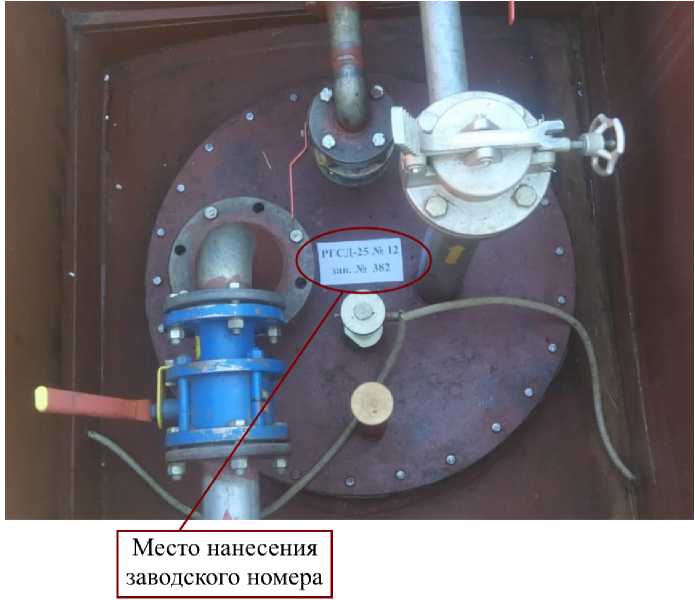

Рисунок 6 - Крышка люка резервуара РГСД-25 зав.№382

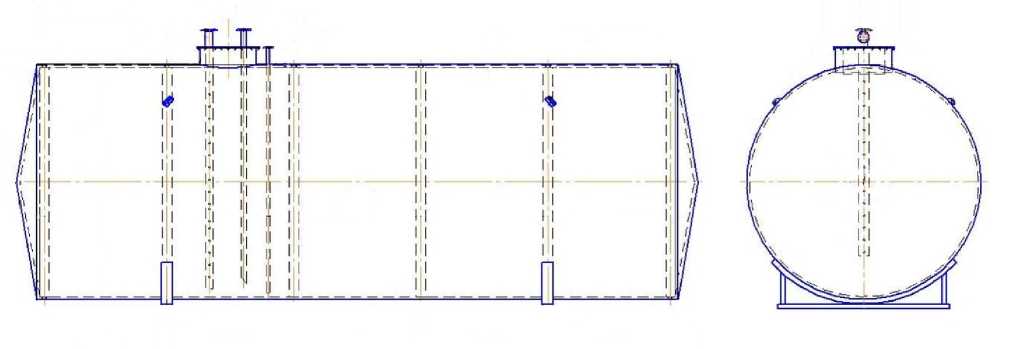

Рисунок 7 - Общий вид резервуаров РГСД-25 Пломбирование резервуаров РГСД-25 не предусмотрено.
Т аблиц а 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 25 |
| Пределы допускаемой относительной погрешности определения вместимости (объемный метод), % | ±0,25 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: | |
| Температура окружающего воздуха, оС | от -50 до +50 |
| Атмосферное давление, кПа | от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 20 |
наносится на титульный лист паспорта резервуара типографским способом.
Т аблиц а 3- Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной горизонтальный цилиндрический | РГСД-25 | 1 шт. |
| Паспорт | - | 1 экз. |
| Градуировочная таблица | - | 1 экз. |
приведены в пункте 8 паспорта на резервуар.
Приказ Росстандарта от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
| Зарегистрировано поверок | 6 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
