| Номер в госреестре | 86936-22 |
| Наименование СИ | Приборы электроизмерительные многофункциональные |
| Обозначение типа СИ | Энергомонитор-3.1КМ-Э |
| Изготовитель | Общество с ограниченной ответственностью "Научно-производственное предприятие Марс-Энерго" (ООО "НПП Марс-Энерго"), г. Санкт-Петербург |
| Год регистрации | 2022 |
| Срок свидетельства | 30.09.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Приборы электроизмерительные многофункциональные Энергомонитор-3.1 КМ-Э (далее прибор) предназначены для измерений электроэнергетических величин в однофазных и трехфазных цепях переменного тока, в том числе: переменного электрического напряжения, переменного электрического тока, угла фазового сдвига, частоты, активной, реактивной и полной мощности, показателей качества электрической энергии (ПКЭ) и могут применятся в качестве разрядного эталона (РЭ) для поверки или калибровки средств измерений (СИ) электроэнергетических величин.
Принцип работы прибора основан на аналого-цифровом преобразовании мгновенных значений входных сигналов напряжения и тока в цифровые коды, из которых формируются массивы оцифрованных выборок, с последующим вычислением значений измеряемых величин из полученного массива данных.
Прибор содержат следующие основные узлы и блоки:
• многодиапазонные входные преобразователи тока (ВПТ);
• многодиапазонные входные преобразователи напряжения (ВПН);
• шестиканальный модуль АЦП (МАЦП);
• модуль центрального процессора на базе цифрового сигнального процессора и программируемой логической интегральной схемы (МЦП);
• коммутатор диапазонов измерения (КДИ);
• блок питания (БП);
• графический ЖК-дисплей;
• клавиатура.
ВПТ построены на базе компенсированных измерительных трансформаторов тока и обеспечивают преобразование входных сигналов тока в пропорциональные им сигналы напряжения.
ВПН построен на базе трех прецизионных инвертирующих операционных усилителей с коммутируемым коэффициентом усиления и обеспечивает масштабное преобразование входных сигналов.
МАЦП построен на базе шести микросхем АЦП, обеспечивающих преобразование выходных сигналов ВПН, ВПТ и УПТТ в 18-разрядные коды (1 разряд - знаковый). Связь АЦП с МЦП производится через схему гальванической развязки.
МЦП построен на базе сигнального процессора и программируемой логической интегральной схемы ПЛИС. МЦП обеспечивает управление работой прибора в соответствии с ВПО, которая хранится в энергонезависимой памяти EEPROM, проведение расчетов по массивам оцифрованных выборок от модуля АЦП, сохранение результатов в энергонезависимой памяти EEPROM, счет времени, вывод результатов на ЖК-дисплей, прием команд и данных от клавиатуры, прием и обработку сигнала с частотного выхода поверяемого средства измерений, формирование на импульсном выходе прибора сигнала с частотой, пропорциональной измеренному значению мощности, обмен по последовательным интерфейсам RS-232 и USB с ПК. Вычисленные результаты измерений, полученные с помощью программных модулей, сохраняются в памяти, отображаются на графическом ЖК-дисплее и при необходимости выводятся на ПК.
КДИ построен на базе программируемой логической интегральной схемы ПЛИС и обеспечивает формирование сигналов управления ВПТ, ВПН.
БП обеспечивает питание всех узлов и блоков прибора.
Дисплей и клавиатура установлены на передней панели прибора.
Приборы выпускаются в различных модификациях, отличающихся:
- по погрешности измерения величин;
- по конструктивному исполнению;
- по номинальной частоте.
Условное обозначение модификации Приборов при заказе и в документации другой продукции, в которой они могут быть применены, должно состоять из обозначения типа прибора и условного обозначения модификации:
Энергомонитор 3.1КМ-Э Х-ХХ-ХХ-Х-Х- ХХ
1 2 3 4 5 6
1 - обозначение модификации по конструктивному исполнению:
"С" - стационарный прибор для встраивания в стойку стандарта 19", "П" - переносной прибор, смонтированный в кейсе;
2 - обозначение модификации по значениям погрешностей измерения:
"02" - с метрологическими характеристиками, приведенными в таблицах 2, 3, 6 и 8;
"05" - с метрологическими характеристиками, приведенными в таблицах 4, 5, 7 и 8;
3 - обозначение модификации по наличию дополнительных функций и устройств (приборы обеспечивают возможность выполнения нескольких дополнительных функций):
"00 - без дополнительных функций,
"ТХ" - с функцией прибора сравнения для поверки традиционных измерительных трансформаторов тока ИТТ с использованием Устройства для поверки трансформаторов тока УПТТ, входящего в комплект поставки данных модификаций прибора,
"ХЕ" - с функцией для поверки ЭлТА-счётчиков с использованием Усилителя напряжения шестиканального УН-6.1, входящего в комплект поставки данных модификаций прибора;
4 - обозначение модификации по диапазону измерения напряжения:
"1" - от 3 до 960 В [поддиапазоны измерения напряжения с номинальными значениями (Uh), равными 30, 60, 120, 240, 480 и 800 В],
"2" - от 0,1 до 960 В [поддиапазоны измерения с номинальными значениями (Uh),
равными 1, 2, 5, 10, 30, 60, 120, 240, 480 и 800 В];
"3" - от 1 мВ до 960 В [поддиапазоны измерения с номинальными значениями (Uh), равными 10 мВ; 100 мВ; 1 В; 2 В, 5 В, 10 В, 30 В, 60 В, 120 В, 240 В, 480 В и 800 В] с использованием Усилителя напряжения шестиканального УН-6.1, входящего в комплект поставки данных модификаций прибора;
5 - обозначение модификации по диапазону измерения силы тока:
"5" - от 0,001 до 120 А [поддиапазоны измерения с номинальными значениями Ih, равными 0,05; 0,1; 0,25; 0,5; 1; 2,5; 5; 10; 25; 50 и 100 А],
"6" - от 0,001 до 120 А и дополнительно измеряются величины напряжения сигналов тока Ui в поддиапазонах измерения с номинальными значениями Uni: 10 мВ; 100 мВ; 1 В; 2 В, 5 В, 10 В;
6 - обозначение модификации по номинальной частоте (Гном):
"50" - с Гном = 50 Гц и областью значений влияющей величины от 42,5 до 57,5 Гц;
"60" - с Гном = 60 Гц и областью значений влияющей величины от 51 до 69 Гц;
"50/400" - с Гном = 50 и 400 Гц и областью значений влияющей величины от 42,5 до 57,5 Гц и от 350 до 450 Гц.
Усилитель напряжения шестиканальный УН-6.1 входит в комплект приборов модификации «Энергомонитор 3.1КМ-Э Х-ХХ-ХЕ». УН-6.1 повышает входные напряжения с коэффициентами 1; 10; 100; 1000, которые устанавливаются в настройках прибора. УН-6.1 подключается к прибору измерительными кабелями (2 шт.) и кабелем управления. В зависимости от модификации прибора «С» или «П» УН-6.1 имеет соответствующее исполнение корпуса и обозначение «УН-6.1 С» или «УН-6.1 П». Заводской номер УН-6.1 должен соответствовать заводскому номеру прибора. В комплект поставки приборов модификаций «Энергомонитор-3.1КМ-Э Х-ХХ-ТХ» входит устройство для поверки трансформаторов тока УПТТ. УПТТ состоит из двух компенсированных измерительных трансформаторов тока и блока питания. Выход УПТТ подключается к специальному входу «ТОК» прибора.
Приборы в зависимости от модификаций применяются при поверке:
- электронных и индукционных одно- и трехфазных счетчиков электрической энергии;
- одно- и трехфазных средств измерений электрической мощности;
- одно- и трехфазных источников напряжения, силы тока, электрической мощности;
- средств измерений напряжения, силы тока, угла сдвига фазы, коэффициента электрической мощности, частоты, показателей качества электроэнергии;
- традиционных измерительных трансформаторов тока ИТТ с использованием устройства для поверки трансформаторов тока (УПТТ) и традиционных измерительных трансформаторов напряжения ИТН;
- поверки ЭлТА-счётчиков с использованием Усилителя напряжения шестиканального УН-6.1.
Приборы применяются автономно, совместно с источниками испытательных сигналов или в составе поверочных установок для калибровки и поверки эталонных и рабочих средств измерений электроэнергетических величин.
Приборы имеют возможность передачи информации на персональный компьютер с целью хранения и отображения.
Приборы обеспечивают обмен с внешним персональным компьютером по совместимому USB или RS-232.
Общий вид приборов с указанием мест пломбировки, места нанесения знака утверждения типа, заводского номера приведены на рисунках 1- 6.
Знак утверждения типа наносится в левом нижнем углу на лицевой панели, указанном
Всего листов 35
на рисунке 1 и 5. Заводской номер, состоящий из арабских цифр, наносится на табличку в месте, указанном на рисунке 2, 4, 5, 6. Ограничение доступа к местам настройки (регулировки), расположенным на центральной плате прибора, осуществляется путем нанесения свинцовых или мастичных пломб с изображением знака поверки на специально оборудованных площадках на винтах крепления, указанных на рисунках 1 и 5.
Место для нанесения пломбы в виде свинцовой и.
мастичной пломбы
Место нанесения знака утверждения типа

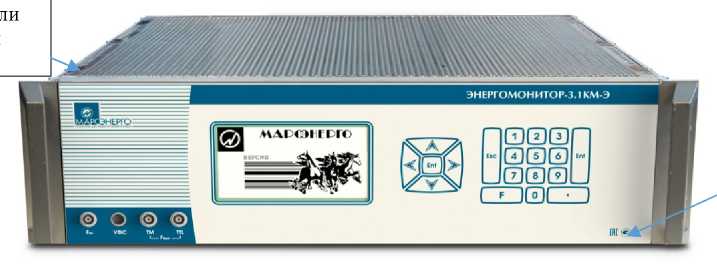

Рисунок 1 - Общий вид стационарных приборов Энергомонитор-3.1КМ-Э С с указанием мест пломбировки (для свинцовой пломбы или мастичной пломбы), мест нанесения знака утверждения типа.
Место нанесения заводского номера

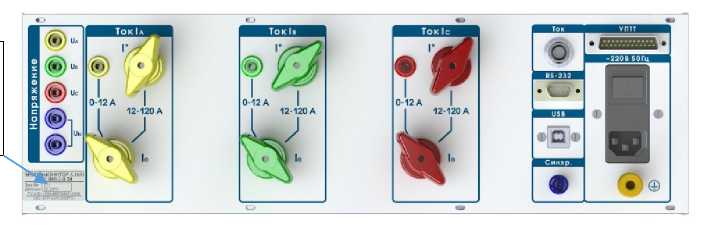

Рисунок 2 - Задняя панель приборов Энергомонитор-3.1КМ-Э С с указанием места нанесения заводского номера
Рисунок 3 - Передняя панель стационарных блоков усилителя напряжения УН-6.1 прибора Энергомонитор 3.1КМ-Э С
Место нанесения заводског о номера
Рисунок 4 - Задняя панель стационарных блоков усилителя напряжения УН-6.1 прибора
Энергомонитор 3.1КМ-Э С
Место для нанесения пломбы в виде мастичной пломбы
Место нанесения знака утверждения типа
Место нанесения заводского номера

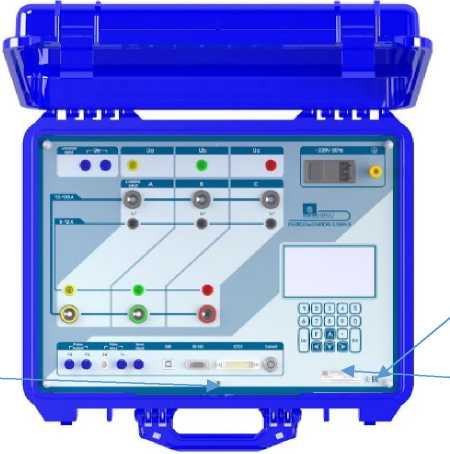

Рисунок 5 - Общий вид переносных приборов Энергомонитор-3.1КМ-Э П
Место нанесения заводского номера

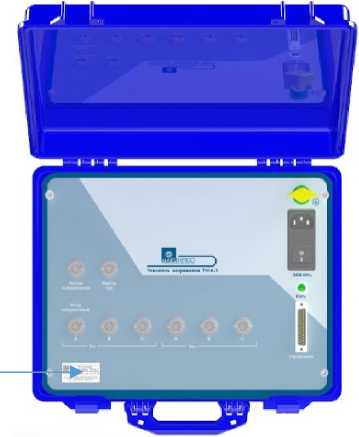

Рисунок 6 - Общий вид переносных блоков усилителя напряжения УН-6.1 приборов
Энергомонитор 3.1КМ-Э П
Программное обеспечение прибора состоит из встроенной программы прибора «ЕМ3.1К» (ВПО) и прикладных программ для ПК. Связь с ПК осуществляется по интерфейсам. ВПО выполняет функции управления режимами работы, математической обработки и представления измерительной информации. Установка ВПО производится на предприятии-изготовителе. ВПО хранится в энергонезависимой памяти. По своей структуре ВПО разделено на метрологически значимую и метрологически не значимую части. Каждая структурная часть защищается контрольной суммой по алгоритму CRC32-IEEE 802.3, которая контролируется системой диагностики прибора.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Влияние программного обеспечения учтено при нормировании метрологических и технических характеристик.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО_________________________________
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | EM3.1K |
| Номер версии (идентификационный номер) ПО | не ниже 2.01 |
Таблица 2 - Метрологические характеристики приборов для модификаций "Энергомонитор-3.1КМ-Э х-02-ТХ-2-5-50/400" при прямом подключении
| Наименование характеристики | Значение |
| Диапазон измерений среднеквадратического значения фазного (U) и междуфазного (U^3) напряжения переменного тока, В | от 0,1-Uh до 1,2-Uh |
| Пределы допускаемой относительной погрешности измерений среднеквадратического значения фазного (U) и междуфазного (U^3) напряжения переменного тока с частотой fi от 40 до 450 Гц, %: При Uh в диапазоне свыше 2 В При Uh в диапазоне от 0,1 В до 2 В | ±[0,01+0,002-(1,2-Uh/U-1)] ±[0,015+0,003-(1,2-Uh/U-1)] |
| Диапазон измерений напряжения постоянного тока (U), В | от 0,1-индо 1,7-Uh При Uh = 800 В - от 0,1-индо 1,25-Uh |
| Пределы допускаемой относительной погрешности измерений напряжения постоянного тока (U), % При Uh в диапазоне от 5 В до 480 В При Uh в диапазоне от 1 В до 2 В При Uh = 800 В | ±[0,01+0,005-(1,7-Uh/U-1)] ±[0,015+0,005-(1,7-Uh/U-1)] ±[0,015+0,005-(1,25-Uh/U-1)] |
| Диапазон измерений среднеквадратического значения силы переменного тока (I), А | от 0,1-Ih до 1,2-Ih |
| Пределы допускаемой относительной погрешности измерений среднеквадратического значения силы переменного тока (I) с частотой f1 от 40 до 450 Гц, % При частоте f1 от 40 до 70 Гц При частоте f1 от 70 до 450 Гц | ±[0,01+0,002-(1,2-Ih/I-1)] ±[0,02+0,002-(1,2-Ih/I-1)] |
| Диапазон измерений активной электрической мощности (Р), Вт | от 0,01-Рндо 1,44-Ph Ph = Uh • Ih U от 0,1-индо 1,2-Uh I от 0,1-Ih до 1,2-Ih |
| Наименование характеристики | Значение |
| Пределы допускаемой относительной погрешности измерений активной электрической мощности (Р), % Для частоты f1 от 40 до 70 Гц: 0,9 < |cos ф| < 1,0 При Uh в диапазоне свыше 2 В При Uh равном 1 и 2 В 0,2 < |cos ф| < 0,9 При Uh в диапазоне свыше 2 В При Uh равном 1 и 2 В Для частоты fi от 70 до 450 Гц: 0,9 < |cos ф| < 1,0 При Uh в диапазоне свыше 2 В При Uh равном 1 и 2 В 0,2 <|cos ф| < 0,9 При Uh в диапазоне свыше 2 В При Uh равном 1 и 2 В | ±[0,01+0,004-(1,44-Ph/P-1)] ±[0,02+0,004 -(1,44- Ph/P- 1)] ±[0,015+0,004-(1,44-Ph/P-1)] ±[0,025+0,004-(1,44-Ph/P-1)] ±[2-(0,01+0,004-(1,44- Ph/P- 1))] ±[2 • (0,02+0,004 -(1,44- Ph/P- 1))] ±[2-(0,015+0,004 -(1,44- Ph/P- 1))] ±[2 • (0,025+0,004 -(1,44- Ph/P- 1))] |
| Диапазон измерений активной и реактивной электрической энергии на частоте f1 от 40 до 70 Гц, кВт^ч | от 0,000001 до 10000 при времени измерений от 4 до 99996 с |
| Пределы допускаемой относительной погрешности измерений активной (реактивной) электрической энергии, % при времени измерения не менее 1000 с. и Kp (sin ф) = 1,0 | ±0,03 |
| Диапазон измерений реактивной электрической мощности (Q), вар | от 0,01-Ридо 1,44-Qh Qh = Uh • Ih |
| Пределы допускаемой относительной погрешности измерений реактивной электрической мощности (Q) с частотой f1 от 40 до 450 Гц, вар При |sin ф| в диапазоне от 0,9 до 1,0 При |sin ф| в диапазоне от 0,2 до 0,9 | ±[0,03+0,01-(1,44-Qh/Q-1)] ±[0,05+0,01-(1,44-Qh/Q-1) |
| Диапазон измерений полной электрической мощности (S), В'А | от 0,01^ндо 1,44^Sh Sh = Uh • Ih U от 0,1-Uh до 1,2-Uh I от 0,1-1ндо1,2-1н |
| Пределы допускаемой относительной погрешности измерений полной электрической мощности (S) с частотой f1 от 40 до 70 Гц, % При Uh в диапазоне свыше 2 В При Uh в диапазоне от 0,1 В до 2 В с частотой f1 от 70 до 450 Гц, % При Uh в диапазоне свыше 2 В При Uh в диапазоне от 0,1 В до 2 В | ±[0,02+0,005-(1,2-Uh/U+1,2-Ih/I-2)] ±[0,025+0,01^(1,2/Uh/U+1,2^Ih/I-2)] ±[2-(0,02+0,005-(1,2-Uh/U+1,2-Ih/I-2))] ±[2-(0,025+0,01-(1,2-Uh/U+1,2-Ih/I-2))] |
| Наименование характеристики | Значение |
| Диапазон измерений коэффициента мощности (Kp=P/S) с частотой f1 от 40 до 70 Гц | от 0,1 до 1,0 I от 0,2•Ih до 1,2-Ih U от 0,2-Uh до 1,2-Uh |
| Пределы допускаемой абсолютной погрешности измерений коэффициента мощности (Kp=P/S) | ±0,001 |
| Диапазон измерений частоты переменного тока (fi), Гц | от 40 до 450 |
| Пределы допускаемой абсолютной погрешности измерений частоты переменного тока, Г ц | ±0,0004-(f/50) |
| Диапазон измерений угла фазового сдвига между основными гармоническими составляющими входных напряжений разных фаз при частоте f1 от 40 до 70 Гц | от 0° до 360° |
| Пределы допускаемой абсолютной погрешности измерений угла фазового сдвига между основными гармоническими составляющими входных напряжений разных фаз при частоте f1 от 40 до 70 Гц | ±0,01° |
| Диапазон измерений угла фазового сдвига между основными гармоническими составляющими напряжения и тока одной фазы (ф1) при частоте fi от 40 до 70 Гц | от 0° до 360° |
| Пределы допускаемой абсолютной погрешности измерений угла фазового сдвига между основными гармоническими составляющими напряжения и тока одной фазы (ф1) при частоте fi от 40 до 70 Гц | ±0,01° |
| Диапазон измерений среднеквадратического значения основной гармонической составляющей напряжения (Uci) с частотой fi от 40 до 70 Гц, В | от 0,1/Лндо 1,2-Uh |
| Пределы допускаемой относительной погрешности измерений среднеквадратического значения основной гармонической составляющей напряжения (Uci) с частотой fi от 40 до 70 Гц, % | ±[0,01+0,005-(1,2-Uh/Uci-1)] |
| Диапазон измерений среднеквадратического значения гармонической составляющей напряжения порядка n (Ucn) с частотой fi от 40 до 70 Гц, В | от 0 до 0,6-Uh |
| Пределы допускаемой относительной погрешности измерений среднеквадратического значения гармонической составляющей напряжения порядка n (Ucn) , % от 2 до 20 гармоники от 21 до 50 гармоники | ±[0,05+((Uн/U)-2)•0,001]; ±[0,1+((Uн/U)-2)•0,01] |
| Диапазон измерений среднеквадратического значения интергармонической составляющей напряжения порядка m (Ucm) с частотой fi от 40 до 70 Гц, В | от 0 до 0,15-Uh |
| Наименование характеристики | Значение |
| Пределы допускаемой абсолютной и относительной погрешности измерений среднеквадратического значения интергармонической составляющей напряжения порядка m (Uem) , В,% Для m от 0,5 до 50,5 с дискретностью 1,0 При Ucm в диапазоне до 0,01 • Uh При Ucm в диапазоне свыше 0,0 TUh | Л: ±0,000ГЦн; 6: ±1 |
| Диапазон измерений среднеквадратического значения основной гармонической составляющей силы тока (Iei) с частотой fi от 40 до 70 Гц, А | от 0,1-1н до 1,2-Ih |
| Пределы допускаемой относительной погрешности измерений среднеквадратического значения основной гармонической составляющей силы тока (Iei), % | ±[0,01+0,005-(1,2-1н/Ь-1)] |
| Диапазон измерений среднеквадратического значения гармонической составляющей тока порядка n (Ien) с частотой fi от 40 до 70 Гц, А | от 0 до 0,64н |
| Пределы допускаемой относительной погрешности измерений среднеквадратического значения гармонической составляющей тока порядка n (Ien) , % от 2 до 20 гармоники от 21 до 50 гармоники | ±[0,05+((1н/1)-2)-0,001]; ±[0,1+((1н/1)-2)-0,01] |
| Диапазон измерений среднеквадратического значения интергармонической составляющей тока порядка m (I em) с частотой fi от 40 до 70 Гц, А | от 0 до 0,15^н |
| Пределы допускаемой абсолютной и относительной погрешности измерений среднеквадратического значения интергармонической составляющей тока порядка m (I em) , А m от 0,5 до 50,5 с дискретностью 1,0 При Icm в диапазоне до 0,01 • Ih При Icm в диапазоне свыше 0,01-Ih | Л: ±0,000Г1н; 6: ±1 |
| Диапазон измерений угла фазового сдвига между гармониками порядка n напряжения и тока одной фазы с частотой fi от 40 до 70 Гц | от 0° до 360° |
| Пределы допускаемой абсолютной погрешности измерений угла фазового сдвига между гармониками порядка n напряжения и тока одной фазы U от 0,2^ндо 1,2-Uh I от 0,2-1ндо 1,2-Ih Ki(n) и KU(n) от 2 до 15 % для n от 2 до 10 для n от 11 до 50 | ±0,3° ±1,0° |
| Диапазон измерений коэффициента гармонической составляющей напряжения порядка n [KU(n)] с частотой f1 от 40 до 70 Гц, В | от 0 до 49,9 |
| Наименование характеристики | Значение |
| Пределы допускаемой абсолютной погрешности измерений коэффициента гармонической составляющей напряжения порядка n [KU(n)] , % U от 0,2-U до 1,2-Uh При Ки(п) в диапазоне до 1,0 для n от 2 до 40 для n от 41 до 50 | ±0,003 ±0,01 |
| Пределы допускаемой относительной погрешности измерений коэффициента гармонической составляющей напряжения порядка n [Ku(n)] , % U от 0,2-U до 1,2-Uh При KU(n) в диапазоне свыше 1,0 для n от 2 до 40 для n от 41 до 50 | ±0,3 ±1,0 |
| Диапазон измерений коэффициента гармонической составляющей тока порядка n [Ki(n)] с частотой fi от 40 до 70 Гц, А | от 0 до 49,9 |
| Пределы допускаемой абсолютной погрешности измерений коэффициента гармонической составляющей тока порядка n [Ki(n)], % I от 0,2-Ih до 1,2-Ih При Ki(n) в диапазоне до 1,0 для n от 2 до 40 для n от 41 до 50 | ±0,003 ±0,01 |
| Пределы допускаемой относительной погрешности измерений коэффициента гармонической составляющей тока порядка n [Ki(n)], % I от 0,2-Ih до 1,2-Ih При Ki(n) в диапазоне свыше 1,0 для n от 2 до 40 для n от 41 до 50 | ±0,3 ±1,0 |
| Диапазон измерений активной электрической мощности основной гармонической составляющей (Pi) с частотой fi от 40 до 70 Гц, Вт | от 0,01-Рндо 1,44-Ph |
| Пределы допускаемой относительной погрешности измерений активной электрической мощности основной гармонической составляющей (Р1), % При |cos ф| в диапазоне от 0,5 до 1,0 | ±[0,015+0,01- (1,44-Ph/Pi-1)] |
| Диапазон измерений реактивной электрической мощности основной гармонической составляющей (Qi)p с частотой fi от 40 до 70 Гц, Вар | от 0,01-9ндо 1,44-Qh |
| Пределы допускаемой относительной погрешности измерений реактивной электрической мощности основной гармонической составляющей (Qi)p , % При |sin ф| в диапазоне от 0,9до 1 При |sin ф| в диапазоне от 0,2 до 0,9 | ±[0,03+0,01-(1,44-Qh/Qi-1)] ±[0,05+0,01-(1,44-Qh/Qi-1)] |
| Наименование характеристики | Значение |
| Диапазон измерений суммарного коэффициента гармонических составляющих напряжения (THDu) при U от 0,2^Uh до 1,2-Uho частотой fi от 40 до 70 Гц | от 0 до 49,9 |
| Пределы допускаемой абсолютной погрешности измерений суммарного коэффициента гармонических составляющих напряжения (THDu), % THDu < 1,0 | ±0,003 |
| Пределы допускаемой относительной погрешности измерений суммарного коэффициента гармонических составляющих напряжения (THDu), % THDu > 1,0 | ±0,3 |
| Диапазон измерений суммарного коэффициента гармонических составляющих силы тока (THDi) при I от 0,2-Ih до 1,2-1нс частотой fi от 40 до 70 Гц | от 0 до 49,9 |
| Пределы допускаемой абсолютной погрешности суммарного коэффициента гармонических составляющих силы тока (THDi), % THDi < 1,0 | ±0,01 |
| Пределы допускаемой относительной погрешности суммарного коэффициента гармонических составляющих силы тока (THDi), % THDi > 1,0 | ±1,0 |
| Диапазон измерений напряжения прямой последовательности основной частоты (Ui) с частотой fi от 40 до 70 Гц , В | от 0 до Uh |
| Пределы допускаемой абсолютной погрешности измерений напряжения прямой последовательности основной частоты (Ui), В | ±(0,0002^Uh -л/3) |
| Диапазон измерений напряжения нулевой последовательности основной частоты (U0) с частотой fi от 40 до 70 Гц, В | от 0 до Uh |
| Пределы допускаемой абсолютной погрешности измерений напряжения нулевой последовательности основной частоты (U0), В U от 0,5-Uh до 1,2-Uh K0U<15 % | ±0,0005^Uh |
| Диапазон измерений напряжения обратной последовательности основной частоты (U2) с частотой fi от 40 до 70 Гц, В | от 0 до Uh |
| Пределы допускаемой абсолютной погрешности измерений напряжения обратной последовательности основной частоты (U2), В U от 0,5-Uh до 1,2-Uh K2U<15 % | ±(0,0003^Uh -л/3) |
| Наименование характеристики | Значение |
| Диапазон измерений коэффициента несимметрии напряжения по обратной последовательности (К2и) и по нулевой последовательности (Kou) с частотой f1 от 40 до 70 Гц | от 0 до 50 |
| Пределы допускаемой абсолютной погрешности измерений коэффициента несимметрии напряжения по обратной последовательности (К2и) и по нулевой последовательности (Kou), % U от 0.54л до 1,2-Uh | ±0.05 |
| Диапазон измерений тока прямой последовательности основной частоты (Ii) с частотой fi от 40 до 70 Гц. А | от 0 до Ih |
| Пределы допускаемой абсолютной погрешности измерений тока прямой последовательности основной частоты (Ii). А | ±0,00024н |
| Диапазон измерений тока нулевой последовательности основной частоты (Io) с частотой fi от 40 до 70 Гц. А | от 0 до Ih |
| Пределы допускаемой абсолютной погрешности измерений тока нулевой последовательности основной частоты (Io), А | ±0,00054н |
| Диапазон измерений тока обратной последовательности основной частоты (I2) с частотой fi от 40 до 70 Гц. А | от 0 до Ih |
| Пределы допускаемой абсолютной погрешности измерений тока обратной последовательности основной частоты (I2), А | ±0,00034н |
| Диапазон измерений кратковременной дозы фликера с частотой fi от 40 до 70 Гц | от 0.2 до 10 |
| Пределы допускаемой относительной погрешности измерений кратковременной дозы фликера, % f = (Гном ±i) Гц ; AU/U < 20 % при колебаниях напряжения, имеющих форму меандра | ±5.0 |
| Диапазон измерений тангенса угла фазового сдвига между напряжением и током [1д(ф)] с частотой fi от 40 до 70 Гц | от 0 до 8 |
| Пределы допускаемой абсолютной погрешности измерений тангенса угла фазового сдвига между напряжением и током [tg^)] с частотой fi от 40 до 70 Гц От 0 до 2 От 2 до 8 | ±0.001 ±0.01 |
| Наименование характеристики | Значение |
| Метрологические характеристики приборов для модификаций "Энергомонитор-3.1КМ-Э х-02-ТХ-2-5-50/400" соответствуют требованиям, предъявляемыми: - государственной поверочной схемой для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10"1 до 2-109 Гц, утвержденной Приказом Росстандарта № 1942 от 03 сентября 2021 г.; - государственной поверочной схемой для средств измерений переменного электрического тока от 1-10’8 до 100 А в диапазоне частот от 1-10’1 до 2406 Гц, утвержденной Приказом Росстандарта № 668 от 17.03.2022 г.; - государственной поверочной схемой для средств измерений электроэнергетических величин, утвержденной приказом Росстандарта № 1436 от 23.07.2021, Приложения А, Б, В, Г, Д, Е. | 1 разряд при измерении силы тока в диапазоне от 0,05 до 100 А 2 разряд 1 разряд |
| Примечания. 1 Частота гармонической составляющей порядка n равна nf и не должна превышать 2550 Гц. 2 Частота интергармонической составляющей порядка m равна mf и не должна превышать 2550 Гц. 3 Приборы обеспечивают измерение параметров электрической энергии, если амплитудные значения сигналов напряжения и тока не превышают 170 % от Uh и 1н, соответственно. 4 Реактивная мощность рассчитывается: - методом перекрестного включения; - методом геометрическим методом - методом сдвига сигнала напряжения на 1/4 периода основной гармонической составляющей | |
Таблица 3 - Метрологические характеристики приборов для модификаций "Энергомонитор-
3.1КМ-Э х-02-ХЕ-3-6-50" при включении через блок УН-6.1.в дополнение к таблице 2______
| Наименование характеристики | Значение |
| Диапазон измерений среднеквадратического значения фазного (U) и междуфазного (U-^3) напряжения переменного тока, В при иин из ряда: 10, 100 мВ; 1, 10 В | от 0,1- Шн до 1,2- Шн |
| Пределы допускаемой относительной погрешности измерений среднеквадратического значения фазного (U) и междуфазного (U-^3) напряжения переменного тока на частоте f1 от 40 до 70 Гц, %: При Uu в диапазоне свыше 2 В При Uu в диапазоне от 0,01 В до 2 В При U№ =10 мВ | ±[0,01+0,002-(1,2-Uh/U-1)] ±[0,015+0,003-(1,2-Uh/U-1)] ±[0,03+0,003-(1,2- Uuh/U-1)] |
| Наименование характеристики | Значение |
| Диапазон измерений среднеквадратического значения напряжения сигнала переменного тока (Ui), В при Uin из ряда: 10, 100; 1000, 10000 мВ на частоте f1 от 40 до 70 Гц | от 0,1-UiH до 1,2-UiH |
| Пределы допускаемой относительной погрешности измерений среднеквадратического значения напряжения сигнала переменного тока (Ui) с частотой f1 от 40 до 70 Гц, % При Ui в диапазоне: - свыше 2 до 12 В - от 0,01 В до 2 В При Urn = 10 мВ | ±[0,01+0,002-(1,2-UiH / Ui-1)] ±[0,015+0,003-(1,2-UiH/Ui -1) ±[0,03+0,003-(1,2-UiH /Ui -1)] |
| Диапазон измерений активной электрической мощности (Р), Вт | от 0,01-Рндо 1,44-Ph Ph = Кдн-Uu • КДг-Ui , где коэффициент приведения по току Кдт - (А/В); коэффициент приведения по напряжению Кдн - (В/В) Uu от 0,1- Uuk до 1,2 •Uun Ui от 0,1- и«до1,2- Urn |
| Пределы допускаемой относительной погрешности измерений активной электрической мощности (Р) с частотой f1 от 40 до 70 Гц, % 0,9 <|cos ф| < 1,0 при Uu и Ui свыше 2 В Uu и Ui в диапазоне от 0,01 В до 2 В 0,2 <|cos ф| < 0,9 При Uu и Ui свыше 2 В Uu и Ui в диапазоне от 0,01 В до 2 В | ±[0,01+0,004-(1,44-Ph/P-1)] ±[0,02+0,004 -(1,44- Ph/P- 1)] ±[0,015+0,004 -(1,44- Ph/P- 1)] ±[0,025+0,004 -(1,44- Ph/P- 1)] |
| Диапазон измерений активной и реактивной электрической энергии на частоте f1 от 40 до 70 Гц, кВт^ч | от 0,000001 до 10000 при времени измерений от 4 до 99996 с |
| Пределы допускаемой относительной погрешности измерений активной (реактивной) электрической энергии, % при времени измерения не менее 1000 с. и Kp (sin ф) = 1,0 | ±0,03 |
| Диапазон измерений реактивной электрической мощности (Q) при частоте f1 от 40 до 70 Гц, вар | от 0,01-Ондо 1,44-Qh Qh = Кдн-иин • Кдт-иш , где: Uu от 0,1- Uuk до 1,2 •Uun Ui от 0,1" Um до 1,2" Urn и коэффициент приведения по току Кдт - (А/В); коэффициент приведения по напряжению КдН - (В/В) |
| Наименование характеристики | Значение |
| Пределы допускаемой относительной погрешности измерений реактивной электрической мощности (Q) при частоте f1 от 40 до 70 Гц, % При Uuh и Uta не менее 0,01 В; При |sin ф| в диапазоне от 0,9 до 1,0; При иин и Uta не менее 0,01 В; При |sin ф| в диапазоне от 0,2 до 0,9. | ±[0,03+0,01-(1,44-Qh/Q-1)] ±[0,05+0,01-(1,44-Qh/Q-1)] |
| Диапазон измерений полной электрической мощности (S) при частоте fi от 40 до 70 Гц, В-А | от 0,01-8ндо 1,44-Sh Sh = Кцн-иин • Кцт-Uin, где: Uu от 0,1- иин до 1,2 •иин Ui от 0,1- Ш до 1,2- Uta и размерность Кцт - (А/В) |
| Пределы допускаемой относительной погрешности измерений полной электрической мощности (S), % При Uu и Ui в диапазоне свыше 2 В При Uu и Ui в диапазоне от 0,01 В вкл. до 2 В | ±[0,02+0,005 -(1,2- Uh/U+1,2 • UiH/I-2)] ±[0,025+0,01-(1,2- Uh/U+1,2 • UiH /1-2)] |
| Диапазон измерений угла фазового сдвига между основными гармоническими составляющими напряжения и тока одной фазы (ф1) при частоте f1 от 40 до 70 Гц | от 0° до 360° |
| Пределы допускаемой абсолютной погрешности измерений угла фазового сдвига между основными гармоническими составляющими напряжения в канале напряжения и напряжения в канале тока одной фазы (ф1) при частоте f1 от 40 до 70 Гц | ±0,01° |
| Диапазон измерений среднеквадратического значения основной гармонической составляющей напряжения (Uc1) с частотой f1 от 40 до 70 Гц, В | от 0,1- Uuh до 1,2- Uuh |
| Пределы допускаемой относительной погрешности измерений среднеквадратического значения основной гармонической составляющей напряжения (Uc1) с частотой f1 от 40 до 70 Гц, % При иин в диапазоне свыше 2 В При иин в диапазоне от 0,01 В до 2 В При иин =10 мВ | ±[0,01+0,002-(1,2-Uh/U-1)] ±[0,015+0,003-(1,2-Uh/U-1)] ±[0,03+0,003-(1,2- Uuh/U-1)] |
| Диапазон измерений среднеквадратического значения основной гармонической составляющей напряжения сигнала тока (Uic1) с частотой f1 от 40 до 70 Гц, В | от 0,1- UiH до 1,2- UiH |
| Пределы допускаемой относительной погрешности измерений среднеквадратического значения основной гармонической составляющей напряжения сигнала тока, % При UiH из ряда: 0,1; 1; 10 В При UiH = 10 мВ | ±[0,01+0,005-(1,2- UiH / Uic1-1)] ±[0,02+0,005-(1,2- UiH / Uic1-1)] |
| Наименование характеристики | Значение |
| Диапазон измерений активной электрической мощности основной гармонической составляющей (P1) с частотой f1 от 40 до 70 Гц, Вт | от 0,01-Рндо 1,44-Ph |
| Пределы допускаемой относительной погрешности измерений активной электрической мощности основной гармонической составляющей (P1), % При |cos ф| в диапазоне от 0,5 до 1,0 | ±[0,015+0,01-(1,44-Ph/P1-1)] |
| Диапазон измерений реактивной электрической мощности основной гармонической составляющей (Q1) с частотой fi от 40 до 70 Гц, Вар | От 0,01^ндо 1,44-Qh |
| Пределы допускаемой относительной погрешности измерений реактивной электрической мощности основной гармонической составляющей (Qi), % При |sin ф| в диапазоне от 0,9 до 1 При |sin ф| в диапазоне от 0,2 до 0,9 | ±[0,03+0,01-(1,44*Qh/Q1-1)] ±[0,05+0,01-(1,44-Qh/Q1-1)] |
| Диапазон измерений суммарного коэффициента гармонических составляющих напряжения (THDu) при U от 0,2^Uuh до 1,2-Uuh с частотой f1 от 40 до 70 Гц | от 0 до 49,9 |
| Пределы допускаемой абсолютной погрешности измерений суммарного коэффициента гармонических составляющих напряжения (THDu), % THDu < 1,0 | ±0,01 |
| Пределы допускаемой относительной погрешности измерений суммарного коэффициента гармонических составляющих напряжения (THDu), % THDu > 1,0 | ±1,0 |
| Диапазон измерений суммарного коэффициента гармонических составляющих напряжения сигнала тока (THDi) при при частоте f1 от 40 до 70 Гц | от 0 до 49,9 |
| Пределы допускаемой абсолютной погрешности суммарного коэффициента гармонических составляющих напряжения сигнала тока (THDi), % THDi < 1,0 | ±0,01 |
| Пределы допускаемой относительной погрешности суммарного коэффициента гармонических составляющих напряжения сигнала тока (THDi), % THDi > 1,0 | ±1,0 |
| Диапазон измерений напряжения прямой последовательности основной частоты (U1) с частотой f1 от 40 до 70 Гц , В | от 0 до иин |
| Наименование характеристики | Значение |
| Пределы допускаемой абсолютной погрешности измерений напряжения прямой последовательности основной частоты (Ui), В При Uuh 100 мВ и более | ±(0,0002-UuiH3) |
| Диапазон измерений напряжения нулевой последовательности основной частоты (Uo) с частотой f1 от 40 до 70 Гц, В | от 0 до иин |
| Пределы допускаемой абсолютной погрешности измерений напряжения нулевой последовательности основной частоты (Uo), В При Uuh 100 мВ и более U от 0,5^Uuh до 1,2-Uuh Кои<15 % | ±0,0005-Uue |
| Диапазон измерений напряжения обратной последовательности основной частоты (U2) с частотой fi от 40 до 70 Гц, В | от 0 до иин |
| Пределы допускаемой абсолютной погрешности измерений напряжения обратной последовательности основной частоты (U2), В При Uuh 100 мВ и более U от 0,5-Uuh до 1,2-Uuh K2U<15 % | ±(0,0003^иин -л/3) |
| Диапазон измерений коэффициента несимметрии напряжения по обратной последовательности (К2и) и по нулевой последовательности (Кои) с частотой fi от 40 до 70 Гц | от 0 до 50 |
| Пределы допускаемой абсолютной погрешности измерений коэффициента несимметрии напряжения по обратной последовательности (К2и) и по нулевой последовательности (Кои), % При Uuh 100 мВ и более U от 0,5- Uuh до 1,2- Uuh | ±0,05 |
| Диапазон измерений напряжения сигнала тока прямой последовательности основной частоты (Uii) с частотой fi от 40 до 70 Гц, В | от 0 до UiH |
| Пределы допускаемой абсолютной погрешности измерений напряжения сигнала тока прямой последовательности основной частоты (Uii), В | ±0,0002^UiH |
| Диапазон измерений напряжения сигнала тока нулевой последовательности основной частоты (Uio) с частотой fi от 40 до 70 Гц, В | от 0 до UiH |
| Пределы допускаемой абсолютной погрешности измерений напряжения сигнала тока нулевой последовательности основной частоты (Цю), В | ±0,0005^ UiH |
| Наименование характеристики | Значение |
| Диапазон измерений напряжения сигнала тока обратной последовательности основной частоты (Ui2) с частотой f1 от 40 до 70 Гц, В | от 0 до UiH |
| Пределы допускаемой абсолютной погрешности измерений напряжения сигнала тока обратной последовательности основной частоты (Ui2), В | ±0,0003^ UiH |
| Метрологические характеристики приборов для модификаций"Энергомонитор-3.1КМ-Э х-02-ХЕ-3-6-50" соответствуют требованиям, пр едъявляемыми: - государственной поверочной схемой для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2-109 Гц, утвержденной Приказом Росстандарта № 1942 от 03 сентября 2021 г.; - государственной поверочной схемой для средств измерений электроэнергетических величин, утвержденной приказом Росстандарта № 1436 от 23.07.2021, Приложения А, Б, В, Г, Д, Е. | 1 разряд 1 разряд |
| Примечания. 1 Частота гармонической составляющей порядка n равна n-i'1 и не должна превышать 2550 Гц; 2 Частота интергармонической составляющей порядка m равна m-fi и не должна превышать 2550 Гц; 3 Приборы обеспечивают измерение параметров электрической энергии, если амплитудные значения сигналов напряжения и тока не превышают 170 % от Uh и 1н, соответственно; 4 Реактивная мощность рассчитывается: - методом перекрестного включения; - методом геометрическим методом - методом сдвига сигнала напряжения на 1/4 периода основной гармонической составляющей | |
Таблица 4 - Метрологические характеристики приборов для модификаций "Энергомонитор-
3.1КМ-Э Х-05-ТХ-2-5-50/400" при прямом подключении______________________________
| Наименование характеристики | Значение |
| Диапазон измерений среднеквадратического значения фазного (U) и междуфазного (U^3) напряжения переменного тока, В при Uh из ряда: 1, 2, 5, 10, 30, 60, 120, 240, 480, 800 В | от 0,1-Uh до 1,2-Uh |
| Наименование характеристики | Значение |
| Пределы допускаемой относительной погрешности измерений среднеквадратического значения фазного (U) и междуфазного (U^3) напряжения переменного тока с частотой fi от 40 до 450 Гц, %: При Uh в диапазоне свыше 2 В При Uh в диапазоне от 0,1 В до 2 В | ±[0,02+0,005^ (1,2-Uh/U-1)] ±[0,03+0,006^ (1,2-Uh/U-1)] |
| Диапазон измерений напряжения постоянного тока (U), В При Uh в диапазоне до 480 В При Uh = 800 В | от 0,1-индо 1,7-Uh от 0,1-индо 1,25-Uh |
| Пределы допускаемой относительной погрешности измерений напряжения постоянного тока (U), % При Uh в диапазоне до 480 В При Uh = 800 В | ±[0,02+0,005^ (1,7-Uh/U-1)] ±[0,02+0,005^ (1,25-Uh/U-1)] |
| Диапазон измерений среднеквадратического значения силы переменного тока (I), А | от 0,1-Ih до 1,2-Ih |
| Пределы допускаемой относительной погрешности измерений среднеквадратического значения силы переменного тока (I) с частотой fi от 40 до 450 Гц при Ih из ряда: 0,05; 0,1; 0,25; 0,5; 1; 2,5; 5; 10; 25; 50; 100 А, % При частоте f1 от 40 до 70 Гц При частоте f1 от 70 до 450 Гц | ±[0,02+0,005-(1,2-Ih/I-1)] ±[0,04+0,005-(1,2-Ih/I-1)] |
| Диапазон измерений активной электрической мощности (Р), Вт | от 0,01-Рндо 1,44-Ph Ph = Uh • Ih U от 0,1-индо 1,2-Uh I от 0,1-1н до 1,2-Ih |
| Пределы допускаемой относительной погрешности измерений активной электрической мощности (Р), % При частоте f1 от 40 до 70 Гц При частоте f1 от 70 до 450 Гц | ±[0,05+0,01- (1,44-PH/P-1)] ±[0,07+0,01- (1,44-PH/P-1)] |
| Диапазон измерений активной и реактивной электрической энергии на частоте f1 от 40 до 70 Гц, кВт^ч | от 0,000001 до 10000 при времени измерений от 4 до 99996 с |
| Пределы допускаемой относительной погрешности измерений активной и реактивной электрической энергии, % при времени измерения не менее 1000 с. и cos ф = 1,0 | ±0,05 |
| Диапазон измерений реактивной электрической мощности (Q), вар | от 0,01^ндо 1-44+)ii Qh = Uh • Ih |
| Пределы допускаемой относительной погрешности измерений реактивной электрической мощности (Q) с частотой f1 от 40 до 450 Гц | ±[0,1+0,02- (1,44-Qh/Q-1)] |
| Наименование характеристики | Значение |
| Диапазон измерений полной электрической мощности (S), В • А | от 0,01^ндо 1,44^Sh Sh = Uh • Ih U от 0,1-Uh .Ю1-2Д..Н I от 0,1-Ih до 1,2-Ih |
| Пределы допускаемой относительной погрешности измерений полной электрической мощности (S) с частотой f1 от 40 до 450 Гц, % | ±[0,05+0,01-(1,2- Uh/U +1,2- Ih/I-2)] |
| Диапазон измерений коэффициента мощности (Kp=P/S) с частотой f1 от 40 до 70 Гц | от 0,1 до 1,0 I от 0,2-Ih до 1,2-Ih U от 0,2^Uh до 1,2-Uh |
| Пределы допускаемой абсолютной погрешности измерений коэффициента мощности (Kp=P/S) | ±0,005 |
| Диапазон измерений частоты переменного тока (f1), Гц | от 40 до 70 U от 0,2^Uh до 1,2/Uh I от 0,2-Ih до 1,2-Ih |
| Пределы допускаемой абсолютной погрешности измерений частоты переменного тока (при f1 от 40 до 450 Гц), Гц | ±0,001-(f/50) |
| Диапазон измерений угла фазового сдвига между основными гармоническими составляющими входных напряжений разных фаз при частоте f1 от 40 до 70 Гц | от 0° до 360° |
| Пределы допускаемой абсолютной погрешности измерений угла фазового сдвига между основными гармоническими составляющими входных напряжений разных фаз при частоте f1 от 40 до 70 Гц, | ±0,03° |
| Диапазон измерений угла фазового сдвига между основными гармоническими составляющими напряжения и тока одной фазы (ф1) при частоте fi от 40 до 70 Гц | от 0° до 360° |
| Пределы допускаемой абсолютной погрешности измерений угла фазового сдвига между основными гармоническими составляющими напряжения и тока одной фазы (ф1) при частоте fi от 40 до 70 Гц | ±0,03° |
| Диапазон измерений среднеквадратического значения основной гармонической составляющей напряжения (Uci) с частотой fi от 40 до 70 Гц, В | от 0,i•Uндо 1,2-Uh |
| Пределы допускаемой относительной погрешности измерений среднеквадратического значения основной гармонической составляющей напряжения (Uci) с частотой fi от 40 до 70 Гц, % При Uh из ряда: 1, 2, 5, 10, 30, 60, 120, 240, 480, 800 В | ±[0,02+0,005^(1,2/Uh/Uc1-1)] |
| Наименование характеристики | Значение |
| Диапазон измерений среднеквадратического значения гармонической составляющей напряжения порядка n (Uen) с частотой f1 от 40 до 70 Гц, В | от 0 до 0,6^ Uh |
| Пределы допускаемой погрешности измерений среднеквадратического значения гармонической составляющей напряжения порядка n (Uen), В При Uen в диапазоне до 0,01 • Uh от 2 до 20 гармоники от 21 до 50 гармоники | ±[0,1+((WU)-2y0,001]; ±[0,2+((WU)-2)-0,01] |
| Диапазон измерений среднеквадратического значения интергармонической составляющей напряжения порядка m (Uem) с частотой fi от 40 до 70 Гц, В | от 0 до 0,15^Uh |
| Пределы допускаемой погрешности измерений среднеквадратического значения интергармонической составляющей напряжения порядка m (Uem) , В Для m от 0,5 до 50,5 с дискретностью 1,0 При Uem в диапазоне до 0,01 • Uh При Uem в диапазоне свыше 0,0 TUh | Л: ±0,00015/Лн; 6: ±1.5 |
| Диапазон измерений среднеквадратического значения гармонической составляющей силы тока (Ie1) с частотой f1 от 40 до 70 Гц, А | от 0,1-Ih до 1,2-Ih |
| Пределы допускаемой относительной погрешности измерений среднеквадратического значения основной гармонической составляющей силы тока (IC1), % | ±[0,02+0,005-(1,2-Ih/Ic1-1)] |
| Диапазон измерений среднеквадратического значения гармонической составляющей тока порядка n (Ien) с частотой f1 от 40 до 70 Гц, А | от 0 до 0,6^н |
| Пределы допускаемой абсолютной погрешности измерений среднеквадратического значения гармонической составляющей тока порядка n (Ien), А При Ien в диапазоне до 0,01 • Ih от 2 до 20 гармоники от 21 до 50 гармоники | ±[0,1+((ln/I)-2)-0,001]; ±[0,2+((L/I)-2)'0,01] |
| Пределы допускаемой относительной погрешности измерений среднеквадратического значения гармонической составляющей тока порядка n (Ien) , % Для n от 2 до 50 При Ien в диапазоне свыше 0,0TIh | ±0,1 |
| Диапазон измерений среднеквадратического значения интергармонической составляющей тока порядка m (I em) с частотой f1 от 40 до 70 Гц, А | от 0 до 0,154н |
| Наименование характеристики | Значение |
| Пределы допускаемой абсолютной погрешности измерений среднеквадратического значения интергармонической составляющей тока порядка m (I Cm) , А m от 0,5 до 50,5 с дискретностью 1,0 При Icm в диапазоне до 0,01 • 1н При Icm в диапазоне свыше 0,01-Ih | Л: ±0,00015^н; 6: ±1,5 |
| Диапазон измерений угла фазового сдвига между гармониками порядка n напряжения и тока одной фазы с частотой fi от 40 до 70 Гц | от 0° до 360° |
| Пределы допускаемой абсолютной погрешности измерений угла фазового сдвига между гармониками порядка n напряжения и тока одной фазы U от 0Линдо 1,2-Uh I от 0Л1ндо 1,2-Ih Ki(n) и Ки(п) от 2 до 15 % для n от 2 до 10 для n от 11 до 50 | ±1,0° ±3,0° |
| Диапазон измерений коэффициента гармонической составляющей напряжения порядка n [Ku(n)] с частотой f1 от 40 до 70 Гц, В | от 0 до 49,9 |
| Пределы допускаемой абсолютной погрешности измерений коэффициента гармонической составляющей напряжения порядка n [Ku(n)] , % U от 0,2-U до 1,2-Uh При Ku(n) в диапазоне до 1,0 от 2 до 20 гармоники от 21 до 50 гармоники | ±0,005 ±0,015 |
| Пределы допускаемой относительной погрешности измерений коэффициента гармонической составляющей напряжения порядка n [Ku(n)] , % U от 0,2-U до 1,2-Uh При KU(n) в диапазоне свыше 1,0 от 2 до 20 гармоники от 21 до 50 гармоники | ±0,5 ±1,5 |
| Диапазон измерений коэффициента гармонической составляющей тока порядка n [KI(n)] с частотой f1 от 40 до 70 Гц, А | от 0 до 49,9 |
| Пределы допускаемой абсолютной погрешности измерений коэффициента гармонической составляющей тока порядка n [Ki(n)], % Для n от 2 до 50 I от 0,2-Ih до 1,2-Ih При KI(n) в диапазоне до 1,0 | ±0,05 |
| Наименование характеристики | Значение |
| Пределы допускаемой относительной погрешности измерений коэффициента гармонической составляющей тока порядка n [Ki(n)], % Для n от 2 до 50 I от 0,2-1н до 1,2-Ih При Ki(n) в диапазоне свыше 1,0 | ±5 |
| Диапазон измерений активной электрической мощности основной гармонической составляющей (Pi) с частотой fi от 40 до 70 Гц, Вт | от 0,01-Рндо 1,44-Ph U от 0,1-Uh до 1,2-Uh I от 0,1-Ih до 1,2-Ih |
| Пределы допускаемой относительной погрешности измерений активной электрической мощности основной гармонической составляющей (Pi), % При |cos ф| в диапазоне от 0,5 до 1,0 | ±[0,05+0,01- (1,44-Ph/P-1)] |
| Диапазон измерений реактивной электрической мощности основной гармонической составляющей (Qi)p с частотой fi от 40 до 70 Гц, Вар | от 0,01-Ондо 1,44-Qh U от 0,1-Uh до 1,2-Uh I от 0,1-Ih до 1,2-Ih |
| Пределы допускаемой относительной погрешности измерений реактивной электрической мощности основной гармонической составляющей (Qi)p , % | ±[0,1+0,02 • (1,44-Qh/Qi-1)] |
| Диапазон измерений суммарного коэффициента гармонических составляющих напряжения (THDu) при U от 0,2^Uh до 1,2-Uh с частотой fi от 40 до 70 Гц | от 0 до 49,9 |
| Пределы допускаемой абсолютной погрешности измерений суммарного коэффициента гармонических составляющих напряжения (THDu), % THDu < 1,0 | ±0,05 |
| Пределы допускаемой относительной погрешности измерений суммарного коэффициента гармонических составляющих напряжения (THDu), % THDu > 1,0 | ±5 |
| Диапазон измерений суммарного коэффициента гармонических составляющих силы тока (THDi) при I от 0,2-Ih до 1,2-Ih с частотой fi от 40 до 70 Гц | от 0 до 49,9 |
| Пределы допускаемой абсолютной погрешности суммарного коэффициента гармонических составляющих силы тока (THDi), % THDi < 1,0 | ±0,05 |
| Пределы допускаемой относительной погрешности суммарного коэффициента гармонических составляющих силы тока (THDi), % THDi > 1,0 | ±5 |
| Наименование характеристики | Значение |
| Диапазон измерений напряжения прямой последовательности основной частоты (U1) с частотой f1 от 40 до 70 Гц , В | от 0 до Uh |
| Пределы допускаемой абсолютной погрешности измерений напряжения прямой последовательности основной частоты (Ui), В | ±(0,0004^Uh -^3) |
| Диапазон измерений напряжения нулевой последовательности основной частоты (Uo) с частотой f1 от 40 до 70 Гц, В | от 0 до Uh |
| Пределы допускаемой абсолютной погрешности измерений напряжения нулевой последовательности основной частоты (Uo), В U от 0>Uh до 1,2-Uh Кои<15 % | ±0,001-Uh |
| Диапазон измерений напряжения обратной последовательности основной частоты (U2) с частотой fi от 40 до 70 Гц, В | от 0 до Uh |
| Пределы допускаемой абсолютной погрешности измерений напряжения обратной последовательности основной частоты (U2), В U от 0>Uh до 1,2-Uh K2U<15 % | ±(0,0006^Uh -^3) |
| Диапазон измерений коэффициента несимметрии напряжения по обратной последовательности (Ки) и по нулевой последовательности (Кои) с частотой fi от 40 до 70 Гц | от 0 до 50 |
| Пределы допускаемой абсолютной погрешности измерений коэффициента несимметрии напряжения по обратной последовательности (К2и) и по нулевой последовательности (Кои), % U от 0>Uh до 1,2-Uh | ±0,2 |
| Диапазон измерений тока прямой последовательности основной частоты (Ii) с частотой f1 от 40 до 70 Гц, А | от 0 до Ih |
| Пределы допускаемой абсолютной погрешности измерений тока прямой последовательности основной частоты (Ii), А | ±0,00044н |
| Диапазон измерений тока нулевой последовательности основной частоты (Io) с частотой fi от 40 до 70 Гц, А | от 0 до Ih |
| Пределы допускаемой абсолютной погрешности измерений тока нулевой последовательности основной частоты (Io), А | ±0,001-1н |
| Диапазон измерений тока обратной последовательности основной частоты (I2) с частотой fi от 40 до 70 Гц, А | от 0 до Ih |
| Наименование характеристики | Значение |
| Пределы допускаемой абсолютной погрешности измерений тока обратной последовательности основной частоты (I2), А | ±0,0006-1н |
| Диапазон измерений кратковременной дозы фликера с частотой f1 от 40 до 70 Гц | от 0,2 до 10 |
| Пределы допускаемой относительной погрешности измерений кратковременной дозы фликера, % f = (Гном ±1) Гц ; AU/U < 20 % при колебаниях напряжения, имеющих форму меандра | ±5,0 |
| Диапазон измерений тангенса угла фазового сдвига между напряжением и током [tg( ф )] с частотой fi от 40 до 70 Гц | от 0 до 8 |
| Пределы допускаемой абсолютной погрешности измерений тангенса угла фазового сдвига между напряжением и током [tg( ф )] От 0 до 2 не включ От 2 до 8 | ±0,003 ±0,035 |
| Метрологические характеристики приборов для модификаций "Энергомонитор-3.1КМ-Э х-05-ТХ-2-5-50/400" соответствуют требованиям, предъявляемыми: - государственной поверочной схемой для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10’1 до 2409 Гц, утвержденной Приказом Росстандарта № 1942 от 03 сентября 2021 г.; - государственной поверочной схемой для средств измерений переменного электрического тока от 140-8 до 100 А в диапазоне частот от 1-10’1 до 2-106 Гц, утвержденной Приказом Росстандарта № 668 от 17.03.2022 г.; - государственной поверочной схемой для средств измерений электроэнергетических величин, утвержденной приказом Росстандарта № 1436 от 23.07.2021, Приложения А, Б, В, Г, Д, Е. | 2 разряд при измерении силы тока в диапазоне от 0,05 до 100 А 2 разряд 2 разряд |
| Наименование характеристики | Значение |
| Примечания. 1 Частота гармонической составляющей порядка n равна itI'i и не должна превышать 2550 Гц. 2 Частота интергармонической составляющей порядка m равна mfi и не должна превышать 2550 Гц. 3 Приборы обеспечивают измерение параметров электрической энергии, если амплитудные значения сигналов напряжения и тока не превышают 170 % от Uh и Ih, соответственно. 4 Реактивная мощность рассчитывается: - методом перекрестного включения; - методом геометрическим методом - методом сдвига сигнала напряжения на 1/4 периода основной гармонической составляющей | |
Таблица.5 - Метрологические характеристики для приборов модификаций "Энергомонитор-
3.1КМ-Э Х-05-ХЕ-3-6-50" при включении через блок УН-6.1 в дополнение к таблице 4______
| Наименование характеристики | Значение |
| Диапазон измерений среднеквадратического значения фазного (U) и междуфазного (U-^3) напряжения переменного тока, В при иин из ряда: 10, 100 мВ; 1, 10 В | от 0,1- UU до 1,2- Uuh |
| Пределы допускаемой относительной погрешности измерений среднеквадратического значения фазного (U) и междуфазного (U-^3) напряжения переменного тока с частотой fi от 40 до 70 Гц, %: При Иин в диапазоне свыше 2 В При Иин в диапазоне от 0,01 В до 2 В При Иин =10 мВ | ±[0,02+0,005- (1,2-Uh/U-1)] ±[0,03+0,006- (1,2-Uh/U-1)] ±[0,04+0,01- (1,2-Uh/U-1)] |
| Диапазон измерений среднеквадратического значения напряжения сигнала переменного тока (Ui), В при UiH из ряда: 10, 100; 1000, 10000 мВ с частотой fi от 40 до 70 Гц | от 0,1-UiH до 1,2-UiH |
| Пределы допускаемой относительной погрешности измерений среднеквадратического значения напряжения сигнала переменного тока (Ui) с частотой f1 от 40 до 70 Гц, % При Ui в диапазоне: - свыше 2 до 12 В - от 0,01 В до 2 В При UiH = 10 мВ | ±[0,02+0,005-(1,2-UiH / Ui -1)] ±[0,03+0,006-(1,2-UiH / Ui -1)] ±[0,04+0,01-(1,2-UiH / Ui -1)] |
| Диапазон измерений активной электрической мощности (Р), Вт | от 0,01-Рндо 1,44-Ph Ph = Кдн-Uue • Kar-Um, где: Uu от 0,1- иин до 1,2 •иин Ui от 0,1- Um до 1,2- Um и размерность Кдт - (А/В) |
| Наименование характеристики | Значение |
| Пределы допускаемой относительной погрешности измерений активной электрической мощности (Р) с частотой f1 от 40 до 70 Гц, % | ±[0,05+0,01- (1,44-PH/P-i)] |
| Диапазон измерений активной и реактивной электрической энергии на частоте f1 от 40 до 70 Гц, кВт-ч | от 0,000001 до 10000 при времени измерений от 4 до 99996 с |
| Пределы допускаемой относительной погрешности измерений активной и реактивной электрической энергии, % при времени измерения не менее 1000 с. и cos ф = 1,0 | ±0,05 |
| Диапазон измерений реактивной электрической мощности (Q) при частоте fi от 40 до 70 Гц, вар | от 0,01-)ндо 1-44<)ц Qh = K.lirUi'ii • KgrUin, где: Uu от 0,1- иин до 1,2 •иин Ui от 0,1- Um до 1,2- Urn и размерность Кдт - (А/В) |
| Пределы допускаемой относительной погрешности измерений реактивной электрической мощности (Q) при частоте fi от 40 до 70 Гц, % | ±[0,1+0,02- (1,44-Qh/Q-I)] |
| Диапазон измерений полной электрической мощности (S) при частоте fi от 40 до 70 Гц, В-А | от 0.01+;до 1,44-Sh Sh = Кдн^иин • Кдт^иы, где: Uu от 0,1- иин до 1,2 •иин Ui от 0,1- Um до 1,2- Urn и размерность Кдт - (А/В) |
| Пределы допускаемой относительной погрешности измерений полной электрической мощности (S), % | ±[0,05+0,01-(1,2-Uh/U +1,2-иы /Ui -2)] |
| Диапазон измерений среднеквадратического значения гармонической составляющей напряжения (Uci) с частотой fi от 40 до 70 Гц, В | от 0,1- Uuh до 1,2- Uuh |
| Пределы допускаемой относительной погрешности измерений среднеквадратического значения основной гармонической составляющей напряжения (Uci) с частотой fi от 40 до 70 Гц, % При Uuh из ряда: 0,1; 1; i0 В При Uuh =10 мВ | ±[0,02+0,005- (1,2-Uuh/U-1)] ±[0,04+0,01- (1,2-Uuh/U-1)] |
| Диапазон измерений среднеквадратического значения гармонической составляющей напряжения сигнала тока (Uici) с частотой fi от 40 до 70 Гц, В | от 0,1- UiH до 1,2- UiH |
| Пределы допускаемой относительной погрешности измерений среднеквадратического значения основной гармонической составляющей напряжения сигнала тока, % При UiH из ряда: 0,1; 1; i0 В При UiH = 10 мВ | ±[0,02+0,005-(1,2- UiH / Uici-1)] ±[0,04+0,01-(1,2- UiH / Uici-1)] |
| Наименование характеристики | Значение |
| Диапазон измерений активной электрической мощности гармонической составляющей (P1) с частотой f1 от 40 до 70 Гц, Вт | от 0,01-Рндо 1,44-Ph |
| Пределы допускаемой относительной погрешности измерений активной электрической мощности основной гармонической составляющей (P1), % При |cos ф| в диапазоне от 0,5 до 1,0 | ±[0,05+0,01- (1,32-Ph/P1-1)] |
| Диапазон измерений реактивной электрической мощности гармонической составляющей (Q1) с частотой fi от 40 до 70 Гц, Вар | от 0,01^ндо 1,44-Qh |
| Пределы допускаемой относительной погрешности измерений реактивной электрической мощности основной гармонической составляющей (Qi), % | ±[0,1+0,02 • (1,44-Qh/Q1-1)] |
| Диапазон измерений суммарного коэффициента гармонических составляющих напряжения (THDu) при U от 0,2^Uuh до 1,2-Uuh с частотой fi от 40 до 70 Гц | от 0 до 49,9 |
| Пределы допускаемой абсолютной погрешности измерений суммарного коэффициента гармонических составляющих напряжения (THDu), % THDu < 1,0 | ±0,05 |
| Пределы допускаемой относительной погрешности измерений суммарного коэффициента гармонических составляющих напряжения (THDu), % THDu > 1,0 | ±5 |
| Диапазон измерений суммарного коэффициента гармонических составляющих напряжения сигнала тока (THDI) при частоте f1 от 40 до 70 Гц | от 0 до 49,9 |
| Пределы допускаемой абсолютной погрешности суммарного коэффициента гармонических составляющих напряжения сигнала тока (THDi), % THDi < 1,0 | ±0,05 |
| Пределы допускаемой относительной погрешности суммарного коэффициента гармонических составляющих напряжения сигнала тока (THDi), % THDi > 1,0 | ±5 |
| Диапазон измерений напряжения прямой последовательности основной частоты (U1) с частотой f1 от 40 до 70 Гц , В | от 0 доиин |
| Пределы допускаемой абсолютной погрешности измерений напряжения прямой последовательности основной частоты (U1), В При Uuh 100 мВ и более | ±(0,0004-UuiH3) |
| Наименование характеристики | Значение |
| Диапазон измерений напряжения нулевой последовательности основной частоты (Uo) с частотой f1 от 40 до 70 Гц, В | от 0 до иин |
| Пределы допускаемой абсолютной погрешности измерений напряжения нулевой последовательности основной частоты (Uo), В При UUH 100 мВ и более U от 0,5-Uuh до 1,2-Uuh Кои<15 % | ±0,001-Uub |
| Диапазон измерений напряжения обратной последовательности основной частоты (U2) с частотой fi от 40 до 70 Гц, В | от 0 до иин |
| Пределы допускаемой абсолютной погрешности измерений напряжения обратной последовательности основной частоты (U2), В При Uuh 100 мВ и более U от 0,5-Uuh до 1,2-Uuh K2U<15 % | ±(0,0006^иин ^3) |
| Диапазон измерений коэффициента несимметрии напряжения по обратной последовательности (К2и) и по нулевой последовательности (Кои) с частотой fi от 40 до 70 Гц | от 0 до 50 |
| Пределы допускаемой абсолютной погрешности измерений коэффициента несимметрии напряжения по обратной последовательности (Ки) и по нулевой последовательности (Кои), % При Uuh 100 мВ и более U от 0,5- Uuh до 1,2^ Uuh | ±0,2 |
| Диапазон измерений напряжения сигнала тока прямой последовательности основной частоты (Uii) с частотой fi от 40 до 70 Гц, В | от 0 до UiH |
| Пределы допускаемой абсолютной погрешности измерений напряжения сигнала тока прямой последовательности основной частоты (Uii), В | ±0,0004^UiH |
| Диапазон измерений напряжения сигнала тока нулевой последовательности основной частоты (Uio) с частотой fi от 40 до 70 Гц, В | от 0 до UiH |
| Пределы допускаемой абсолютной погрешности измерений напряжения сигнала тока нулевой последовательности основной частоты (Пю), В | ±0,001- UiH |
| Диапазон измерений напряжения сигнала тока обратной последовательности основной частоты (Ui2) с частотой fi от 40 до 70 Гц, В | от 0 до UiH |
| Пределы допускаемой абсолютной погрешности измерений напряжения сигнала тока обратной последовательности основной частоты (Ui2), В | ±0,0006^ UiH |
| Наименование характеристики | Значение |
| Метрологические характеристики приборов для модификаций"Энергомонитор-3.1КМ-Э х-05-ХЕ-3-6-50" соответствуют требованиям, предъявляемыми: - государственной поверочной схемой для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10’1 до 2-109 Гц, утвержденной Приказом Росстандарта № 1942 от 03 сентября 2021 г.; - государственной поверочной схемой для средств измерений электроэнергетических величин, утвержденной приказом Росстандарта № 1436 от 23.07.2021, Приложения А, Б, В, Г, Д, Е. | 2 разряд 2 разряд |
| Примечания. 1 Частота гармонической составляющей порядка n равна iTi'i и не должна превышать 2550 Гц. 2 Частота интергармонической составляющей порядка m равна mf и не должна превышать 2550 Гц. 3 Приборы обеспечивают измерение параметров электрической энергии, если амплитудные значения сигналов напряжения и тока не превышают 170 % от Uh и 1н, соответственно. 4 Реактивная мощность рассчитывается: - методом перекрестного включения; - методом геометрическим методом; - методом сдвига сигнала напряжения на 1/4 периода основной гармонической составляющей. | |
Таблица 6 - Метрологические характеристики приборов для модификаций "Энергомонитор-3.1КМ-Э х-02-Тх" при поверке трансформаторов напряжения (ТН) и трансформаторов тока
(ТТ)
| Наименование характеристики | Значение |
| Диапазон измерений погрешности напряжения ТН, % | ±0,1999 |
| U от 0,2/иномдо 1,2-Uhom | ±1,999 |
| f = (fHOM ± 1) Гц | ±19,99 |
| Пределы допускаемой абсолютной погрешности измерений погрешности напряжения ТН, % ±0,1999 % | ±0,002 |
| ±1,999 % | ±0,02 |
| ±19,99 % | ±0,2 |
| Диапазон измерений угловой погрешности ТН U от 0,2/иномдо 1,2-Uhom | ±600' |
| f = (fHOM ± 1) Гц | ±180° |
| Пределы допускаемой абсолютной погрешности измерений угловой погрешности ТН, минута ±600' | ±0,1 |
| ±180° | ±1,0 |
| Наименование характеристики | Значение |
| Диапазон измерений токовой погрешности ТТ, % | ±0,1999 |
| I от 0,0Ыномдо 1,2-!ном | ±1,999 |
| f = (Гном ± 1) Гц | ±19,99 |
| Пределы допускаемой абсолютной погрешности измерений токовой погрешности ТТ, % ±0,1999 % | ±0,002 |
| ±1,999 % | ±0,02 |
| ±19,99 % | ±0,2 |
| Диапазон измерений угловой погрешности ТТ I от 0,0Ыномдо 1,2-1ном | ±600' |
| f = (Гном ± 1) Гц | ±180° |
| Пределы допускаемой абсолютной погрешности измерений угловой погрешности ТТ, минута ±600' | ±0,1 |
| ±180° | ±1,0 |
| ином — номинальное вторичное напряжение поверяемого Тн; 1ном- номинальный вторичный ток поверяемого ТТ; Гном - номинальная частота поверяемого ТТ или Тн (50 или 60 Гц). | |
Таблица 7 - Метрологические характеристики приборов для модификаций "Энергомонитор-3.1КМ-Э х-05-Тх" при поверке трансформаторов напряжения (ТН) и трансформаторов тока (ТТ)_____________________________________________*_______________________________________________
| наименование характеристики | Значение |
| Диапазон измерений погрешности напряжения Тн, % U от 0,2/иномдо 1,2-ином f = (Гном ± 1) Гц | ±0,1999 ±1,999 ±19,99 |
| Пределы допускаемой абсолютной погрешности измерений погрешности напряжения Тн, % ±0,1999 % ±1,999 % ±19,99 % | ±0,005 ±0,05 ±0,5 |
| Диапазон измерений угловой погрешности Тн U от 0,2/иномдо 1,2-ином f = (Гном ± 1) Гц | ±600' ±180° |
| Пределы допускаемой абсолютной погрешности измерений угловой погрешности Тн, минута ±600' ±180° | ±0,2 ±2,0 |
| Диапазон измерений токовой погрешности ТТ, % I от 0,0Г1номдо 1,2-1ном f = (Гном ± 1) Гц | ±0,1999 ±1,999 ±19,99 |
| Пределы допускаемой абсолютной погрешности измерений токовой погрешности ТТ, % ±0,1999 % ±1,999 % ±19,99 % | ±0,005 ±0,05 ±0,5 |
| Наименование характеристики | Значение |
| Диапазон измерений угловой погрешности ТТ I от 0,0Ыномдо 1,2-Ihom f = (Гном ± 1) Гц | ±600' ±180° |
| Пределы допускаемой абсолютной погрешности измерений угловой погрешности ТТ, минута ±600' ±180° | ±0,2 ±2,0 |
| Uhom — номинальное вторичное напряжение поверяемого ТН; Ihom — номинальный вторичный ток поверяемого ТТ; Гном - номинальная частота поверяемого ТТ или ТН (50 или 60 Гц). | |
Таблица 8 - Метрологические характеристики приборов при измерении показателей качества
| Наименование характеристики | Значение |
| Диапазон измерений длительности провала (прерывания) напряжения (Atu), с | от 0,02 до 60 |
| Пределы допускаемой абсолютной погрешности измерений длительности провала (прерывания) напряжения (Atn) , с | ±0,02 |
| Диапазон измерений глубины провала напряжения (5Ип), % | от 10 до 100 |
| Пределы допускаемой относительной погрешности измерений глубины провала напряжения (5Ип), % | ±10,0 |
| Диапазон измерений коэффициента временного перенапряжения (Кпер и) | от 1,10 до 7,99 |
| Пределы допускаемой относительной погрешности измерений коэффициента временного перенапряжения (Кпер и ), % | ±2,0 |
| Диапазон измерений длительности временного перенапряжения (А1пер), с | от 0,02 до 60 |
| Пределы допускаемой абсолютной погрешности измерений длительности временного перенапряжения (А1пер), с | ±0,02 |
| f = (Гном ± 1) Гц | |
Таблица 9 - Технические характеристики приборов
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Г ц | от 200 до 260 от 47 до 63 |
| Полная мощность, потребляемая прибором, В^А, не более | 100 |
| Полная мощность, потребляемая каждой входной измерительной цепью тока Прибора при номинальном токе, В^А, не более | 15 |
| Полная мощность, потребляемая каждой входной цепью напряжения Прибора при номинальном входном напряжении, В^А, не более | 1 |
| Полная мощность, потребляемая каждой входной цепью тока УПТТ при номинальном токе, В^А, не более | 1 |
| Наименование характеристики | Значение |
| Г абаритные размеры средства измерений, мм, не более «Энергомонитор-3.1КМ-Э С» | 485x470x140 |
| «Энергомонитор-3.1КМ-Э П» | 480x390x194 |
| УПТТ | 295x225x100 |
| УН-6.1 П | 335x290x155 |
| УН-6.1 С | 485x356x45 |
| Масса, кг, не более: «Энергомонитор-3.1КМ-Э С» | 8 |
| «Энергомонитор-3.1КМ-Э П» | 10 |
| УПТТ | 2,5 |
| УН-6.1 П | 5 |
| УН-6.1 С | 2 |
| Условия эксплуатации для приборов модификации «Энергомонитор 3.1КМ-Э Х-02»: - температура окружающей среды, оС | 23 ± 5 |
| - относительная влажность, не более % | 80 при 25 оС |
| - атмосферное давление, кПа | от 70 до 106,7 |
| Условия эксплуатации для приборов модификации «Энергомонитор 3.1КМ-Э Х-05»: - температура окружающей среды, оС | от +10 до +35 |
| - относительная влажность, не более % | 80 при 25 оС |
| - атмосферное давление, кПа | от 70 до 106,7 |
| Время установления рабочего режима, мин, не менее | 30 |
| Степень защиты корпуса, обеспечиваемая оболочками по ГОСТ 14254 | IP20 |
| Средняя наработка до отказа, ч, не менее | 20000 |
| Средний срок службы, лет | 10 |
на корпус прибора в виде наклейки или другим способом, не ухудшающим качества, и на титульные листы эксплуатационной документации типографским способом.
Таблица 10 - Комплектность приборов электроизмерительных многофункциональных Энергомонитор-3.1КМ-Э
| Наименование | Обозначение | Количество |
| Прибор электроизмерительный многофункциональный Энергомонитор-3.1КМ-Э | 1 шт.* | |
| Комплект принадлежностей | 1 комплект * | |
| Руководство по эксплуатации | НФЦР.411113.001 РЭ | 1 экз. |
| Формуляр | НФЦР.411113.001ФО | 1 экз. |
| Методика поверки | - | 1 экз. |
| *Комплектация в соответствии с договором поставки | ||
приведены в руководстве по эксплуатации НФЦР.411113.001 РЭ «Приборы электроизмерительные многофункциональные Энергомонитор-3.1КМ-Э» п.2.4.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
Государственная поверочная схема для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 23 июля 2021 г. № 1436;
Государственная поверочная схема для средств измерений силы переменного электрического тока от 1 10-8 А до 100 А в диапазоне частот от 1-10-1 Гц до 1-106 Гц, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 17 марта 2022 г. № 668;
Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от V10-1 Гц до 2409 Гц, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 3 сентября 2021 г. № 1942;
ТУ НФЦР.411113.001ТУ. Приборы электроизмерительные многофункциональные Энергомонитор-3.1КМ-Э. Технические условия.
| Зарегистрировано поверок | 40 |
| Поверителей | 2 |
| Актуальность данных | 21.11.2024 |
