Тепловизоры инфракрасные CEM DT, 86940-22

Тепловизоры инфракрасные CEM DT (далее по тексту - тепловизоры) предназначены для бесконтактных измерений пространственного распределения радиационной температуры объектов по их собственному тепловому излучению в пределах зоны, определяемой полем зрения оптической системы тепловизоров, и визуализации этого распределения на дисплее тепловизора.

Документы

Описание типа

Методика поверки

Руководство по эксплуатации

Карточка СИ

Номер в госреестре	86940-22
Наименование СИ	Тепловизоры инфракрасные
Обозначение типа СИ	CEM DT
Изготовитель	"SHENZHEN EVERBEST MACHINERY INDUSTRY CO., LTD", КНР
Год регистрации	2022
Срок свидетельства	30.09.2027
МПИ (интервал между поверками)	1 год
Стоимость поверки	Узнать стоимость
Описание типа	скачать
Методика поверки	скачать
Руководство по эксплуатации	скачать

Назначение

Описание

Принцип действия тепловизоров основан на преобразовании теплового излучения от исследуемого объекта, передаваемого через оптическую систему на приемник, в цифровой сигнал и отображении его в виде термограммы на дисплее тепловизора. Приемник представляет собой неохлаждаемую микроболометрическую матрицу инфракрасных высокочувствительных детекторов фокальной плоскости (FPA). Тепловизоры измеряют температуру и отображают распределение температур на поверхности объекта или на границе разделения различных сред.

Тепловизоры являются переносными оптико-электронными измерительными микропроцессорными приборами, работающими в инфракрасной области электромагнитного спектра.

Тепловизоры инфракрасные CEM DT изготавливаются в следующих моделях: DT-9897, DT-9897H, DT-9875, DT-9887, DT-867, DT-982, DT-983, DT-874, DT-979D, DT-979E, DT-984, DT-986H. Модели тепловизоров отличаются друг от друга по метрологическим и техническим характеристикам, а также по конструктивному исполнению.

Тепловизоры инфракрасные CEM DT моделей DT-9897, DT-9897H, DT-9875 конструктивно выполнены в пластиковом корпусе, на лицевой стороне которого находятся ЖК-дисплей и кнопки управления. На тыльной стороне расположены инфракрасный объектив, лазерный целеуказатель, светодиодная лампа, объектив видеокамеры и затвор камеры. На нижней части корпуса распложены монтажные отверстия. На верхней части корпуса расположены интерфейсы USB и HDMI.

Тепловизоры инфракрасные CEM DT модели DT-9887, DT-984, DT-986H конструктивно выполнены в пластиковом корпусе, на лицевой стороне которого находятся ЖК-дисплей и кнопки управления. На тыльной стороне расположены инфракрасный объектив, объектив видеокамеры и затвор камеры. На нижней части корпуса распложены монтажные отверстия. На верхней части корпуса расположены интерфейсы USB и HDMI (только для модели DT-9887).

Тепловизоры инфракрасные CEM DT модели DT-867 конструктивно выполнены в пластиковом корпусе, на лицевой стороне которого находятся ЖК-дисплей и кнопки управления. На тыльной стороне расположены инфракрасный объектив, объектив видеокамеры и затвор камеры. На верхней части корпуса расположен интерфейс USB.

Тепловизоры инфракрасные CEM DT моделей DT-982, DT-983, DT-979D, DT-979E конструктивно выполнены в пластиковом корпусе, на лицевой стороне которого находятся ЖК-дисплей и кнопки управления. На тыльной стороне расположены инфракрасный объектив, лазерный целеуказатель, светодиодная лампа, объектив видеокамеры и затвор камеры. На нижней части корпуса распложены монтажные отверстия. На верхней части корпуса расположены интерфейсы USB и HDMI (только для моделей DT-982, DT-983).

Тепловизоры инфракрасные CEM DT модели DT-874 конструктивно выполнены в пластиковом корпусе, на лицевой стороне которого находятся ЖК-дисплей и кнопки управления. На тыльной стороне расположены инфракрасный объектив, светодиодная лампа и объектив видеокамеры. На нижней части корпуса расположены монтажные отверстия. На верхней части корпуса расположен интерфейс USB.

Внутреннее программное обеспечение тепловизоров позволяет определять максимальную, минимальную, среднюю температуру, температуру в любой точке теплового изображения объекта и т.д. Измерительная информация может быть записана на съемную карту памяти типа microSD, передана посредством прямого подключения к USB-порту или HDMI, при помощи беспроводной связи по Wi-Fi (только для моделей DT-9897, DT-9897H, DT-9887).

Фотографии общего вида тепловизоров приведены на рисунках 1-10. Цветовая гамма корпусов тепловизоров может быть изменена по решению Изготовителя в одностороннем порядке.

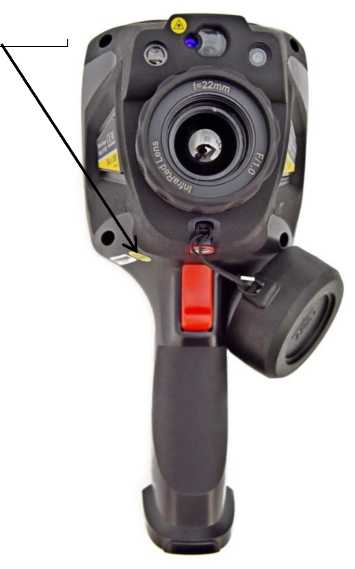

Место нанесения заводского номера

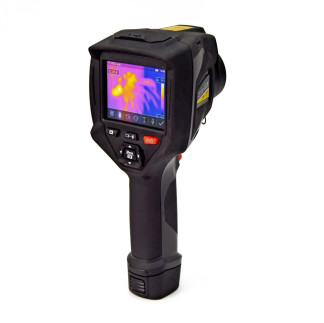

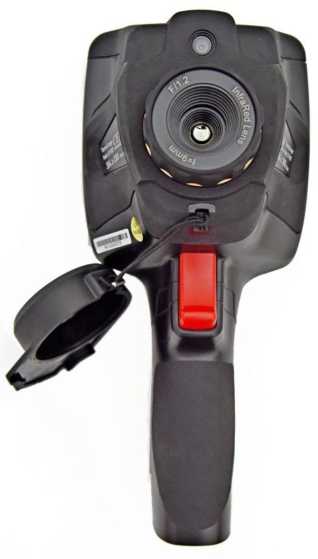

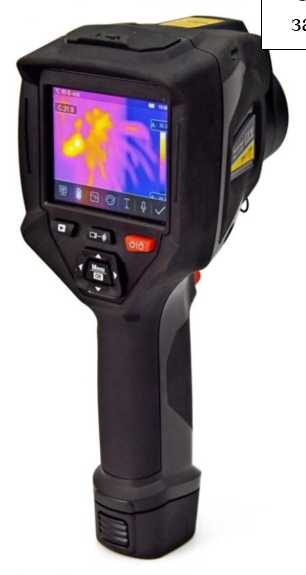

Рисунок 1 - Общий вид тепловизоров инфракрасных CEM DT моделей DT-9897, DT-9897H

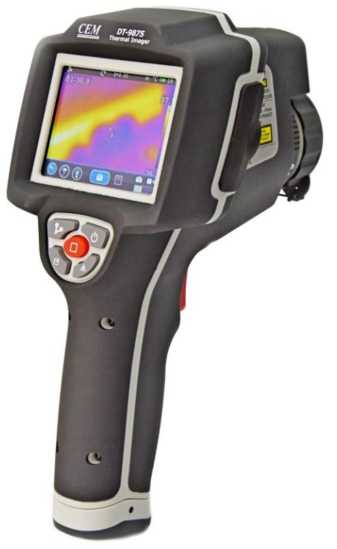

Рисунок 2 - Общий вид тепловизоров инфракрасных CEM DT модели DT-9875

Рисунок 3 - Общий вид тепловизоров инфракрасных CEM DT модели DT-9887

Рисунок 4 - Общий вид тепловизоров инфракрасных CEM DT модели DT-867

Рисунок 5 - Общий вид тепловизоров инфракрасных CEM DT модели DT-982

Рисунок 6 - Общий вид тепловизоров инфракрасных CEM DT модели DT-983

Рисунок 7 - Общий вид тепловизоров инфракрасных CEM DT модели DT-874

Рисунок 8 - Общий вид тепловизоров инфракрасных CEM DT модели DT-979D

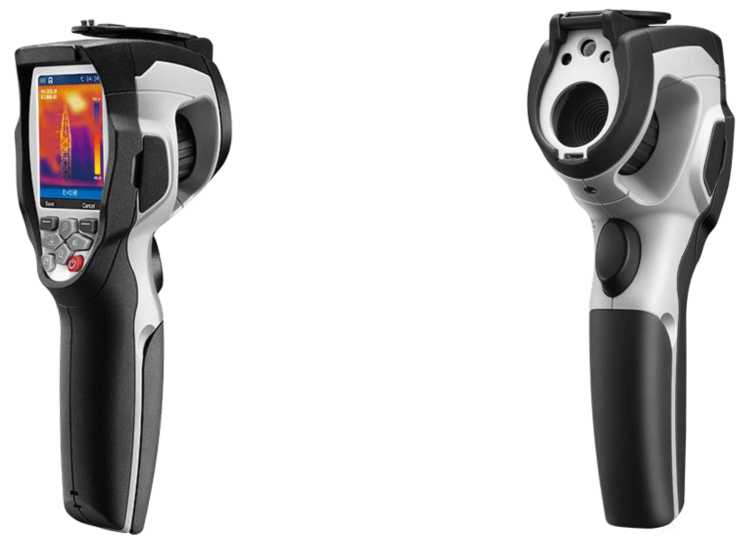

Рисунок 9 - Общий вид тепловизоров инфракрасных CEM DT модели DT-979E

Рисунок 10 - Общий вид тепловизоров инфракрасных CEM DT моделей DT-984, DT-986H

Пломбирование тепловизоров не предусмотрено. Заводской номер тепловизоров инфракрасных CEM DT наносится в виде наклейки на боковую часть корпуса тепловизора. Конструкция тепловизоров не предусматривает нанесение знака поверки на его корпус.

Программное обеспечение

Программное обеспечение (ПО) тепловизоров состоит из двух частей: из встроенного и автономного ПО.

Метрологически значимым является только встроенное ПО, находящееся в ПЗУ, размещенном внутри корпуса тепловизора, и недоступное для внешней модификации.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.

Идентификационные данные встроенной части ПО приведены в таблицах 1-10.

Таблица 1 - Идентификационные данные ПО тепловизоров инфракрасных CEM DT моделей

DT-9897, DT-9897H, DT-9887

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	firmware
Номер версии (идентификационный номер) ПО, не ниже	V2.80
Цифровой идентификатор программного обеспечения	отсутствует

Таблица 2 - Идентификационные данные ПО тепловизоров инфракрасных CEM DT модели DT-9875

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	firmware
Номер версии (идентификационный номер) ПО, не ниже	2.0.02
Цифровой идентификатор программного обеспечения	отсутствует

Таблица 3 - Идентификационные данные ПО тепловизоров инфракрасных CEM DT модели DT-867

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	firmware
Номер версии (идентификационный номер) ПО, не ниже	V2.2
Цифровой идентификатор программного обеспечения	отсутствует

Таблица 4 - Идентификационные данные ПО тепловизоров инфракрасных CEM DT модели DT-982

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	firmware
Номер версии (идентификационный номер) ПО, не ниже	V2.0
Цифровой идентификатор программного обеспечения	отсутствует

Таблица 5 - Идентификационные данные ПО тепловизоров инфракрасных CEM DT модели DT-983

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	firmware
Номер версии (идентификационный номер) ПО, не ниже	V4.6
Цифровой идентификатор программного обеспечения	отсутствует

Таблица 6 - Идентификационные данные ПО тепловизоров инфракрасных CEM DT модели DT-874

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	firmware
Номер версии (идентификационный номер) ПО, не ниже	V1.25
Цифровой идентификатор программного обеспечения	отсутствует

Таблица 7 - Идентификационные данные ПО тепловизоров инфракрасных CEM DT модели DT-979D

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	firmware
Номер версии (идентификационный номер) ПО, не ниже	V2.99
Цифровой идентификатор программного обеспечения	отсутствует

Таблица 8 - Идентификационные данные ПО тепловизоров инфракрасных CEM DT модели DT-979E

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	firmware
Номер версии (идентификационный номер) ПО, не ниже	V2.95
Цифровой идентификатор программного обеспечения	отсутствует

Таблица 9 - Идентификационные данные ПО тепловизоров инфракрасных CEM DT модели DT-984

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	firmware
Номер версии (идентификационный номер) ПО, не ниже	V2.92
Цифровой идентификатор программного обеспечения	отсутствует

Таблица 10 - Идентификационные данные ПО тепловизоров инфракрасных CEM DT модели DT-986H

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	firmware
Номер версии (идентификационный номер) ПО, не ниже	V2.93
Цифровой идентификатор программного обеспечения	отсутствует

Автономное программное обеспечение PCIMeter устанавливается на персональный компьютер и предназначено для визуализации измеренной тепловизором температуры, а также последующей обработки и анализа термограмм, полученных в процессе измерений температуры.

Автономное программное обеспечение Thermoview устанавливается на устройства, работающие на операционной системе Android или iOs, и предназначено для анализа термограмм, полученных в процессе измерений температуры.

Технические характеристики

Метрологические и основные технические характеристики тепловизоров инфракрасных CEM DT в зависимости от модели приведены в таблицах 11-15.

Таблица 11 - Метрологические характеристики тепловизоров инфракрасных CEM DT моделей DT-9897, DT-9897H

Наименование характеристики	Значение (в зависимости от модели)
	DT-9897	DT-9897H
Диапазон измерений температуры, °С	от -20 до +150 от 0 до +650	от -20 до +150 от 0 до +1500
Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне от -20 до +100 °С включ. (при температуре окружающей среды от +10 до +35 °С), °С	±2,0
Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +100 °С (при температуре окружающей среды от +10 до +35 °С), %	±2,0
Порог температурной чувствительности (при температуре объекта +30 °С), °С	< 0,05
Спектральный диапазон, мкм	от 8 до 14
Углы поля зрения, градус по горизонтали х градус по вертикали	41,5°х31,1°
Фокусное расстояние, мм	9
Пространственное разрешение, мрад	1,89
Коэффициент излучательной способности (изменяемый)	от 0,01 до 1,00

Таблица 12 - Метрологические характеристики тепловизоров инфракрасных CEM DT моделей

DT-9887, DT-9875

Наименование характеристики	Значение (в зависимости от модели)
Наименование характеристики	DT-9887	DT-9875
Диапазон измерений температуры, °С	от -20 до +150 от 0 до +650	от -20 до +150 от 0 до +400
Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне от -20 до +100 °С включ. (при температуре окружающей среды от +10 до +35 °С), °С	±2,0
Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +100 °С (при температуре окружающей среды от +10 до +35 °С), %	±2,0
Порог температурной чувствительности (при температуре объекта +30 °С), °С	< 0,05	< 0,08
Спектральный диапазон, мкм	от 8 до 14
Углы поля зрения, градус по горизонтали х градус по вертикали	41,5°х31,1°	33°х24°
Фокусное расстояние, мм	9	7,5
Пространственное разрешение, мрад	1,89	3,33
Коэффициент излучательной способности (изменяемый)	от 0,01 до 1,00

Таблица 13 - Метрологические характеристики тепловизоров инфракрасных CEM DT модели

DT-867

Наименование характеристики	Значение
Диапазон измерений температуры, °С	от -20 до +600
Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне от -20 до +100 °С включ., °С	±3,0
Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +100 °С, %	±3,0
Порог температурной чувствительности (при температуре объекта +30 °С), °С	< 0,15
Спектральный диапазон, мкм	от 8 до 14
Углы поля зрения, градус по горизонтали х градус по вертикали	33°х33°
Фокусное расстояние, мм	Фиксированное
Пространственное разрешение, мрад	1,60
Коэффициент излучательной способности (изменяемый)	от 0,01 до 1,00

Таблица 14 - Метрологические характеристики тепловизоров инфракрасных CEM DT модели

DT-982

Наименование характеристики	Значение
Диапазон измерений температуры, °С	от -20 до +150 от 0 до +350
Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне от -20 до +100 °С включ., °С	±2,0
Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +100 °С, %	±2,0
Порог температурной чувствительности (при температуре объекта +30 °С), °С	< 0,08
Спектральный диапазон, мкм	от 8 до 14
Углы поля зрения, градус по горизонтали х градус по вертикали	22,6°х29,8°
Фокусное расстояние, мм	15
Пространственное разрешение, мрад	3,33
Коэффициент излучательной способности (изменяемый)	от 0,01 до 1,00

Таблица 15 - Метрологические характеристики тепловизоров инфракрасных CEM DT модели

DT-983

Наименование характеристики	Значение
Диапазон измерений температуры, °С	от -20 до +330
Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне от -20 до +160 °С включ., °С	±5,0
Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +160 °С, %	±3,0
Порог температурной чувствительности (при температуре объекта +30 °С), °С	< 0,1
Спектральный диапазон, мкм	от 8 до 14
Углы поля зрения, градус по горизонтали х градус по вертикали	21°х21°
Фокусное расстояние, мм	15
Пространственное разрешение, мрад	4,53
Коэффициент излучательной способности (изменяемый)	от 0,01 до 1,00

Таблица 16 - Метрологические характеристики тепловизоров инфракрасных CEM DT моделей

DT-984, DT-986H

Наименование характеристики	Значение (в зависимости от модели)
Наименование характеристики	DT-984	DT-986H
Диапазон измерений температуры, °С	от -20 до +150 от 0 до +550	от -20 до +150 от +50 до +550
Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне от -20 до +100 °С включ. (при температуре окружающей среды от +10 до +35 °С), °С	±2,0
Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +100 °С (при температуре окружающей среды от +10 до +35 °С), %	±2,0
Порог температурной чувствительности (при температуре объекта +30 °С), °С	< 0,1
Спектральный диапазон, мкм	от 8 до 14
Углы поля зрения, градус по горизонтали х градус по вертикали	50°х37°	56°х42°
Фокусное расстояние, мм	2,23	3,2
Пространственное разрешение, мрад	7,6	3,75
Коэффициент излучательной способности (изменяемый)	от 0,01 до 1,00

Таблица 17 - Метрологические характеристики тепловизоров инфракрасных CEM DT моделей

DT-979D, DT-979E

Наименование характеристики	Значение (в зависимости от модели)
	DT-979D	DT-979E
Диапазон измерений температуры, °С	от -20 до +150 от 0 до +550
Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне от -20 до +100 °С включ. (при температуре окружающей среды от +10 до +35 °С), °С	±2,0
Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +100 °С (при температуре окружающей среды от +10 до +35 °С), %	±2,0
Порог температурной чувствительности (при температуре объекта +30 °С), °С	< 0,06
Спектральный диапазон, мкм	от 7,5 до 14
Углы поля зрения, градус по горизонтали х градус по вертикали	50°х37°
Пространственное разрешение, мрад	7,6
Коэффициент излучательной способности (изменяемый)	от 0,01 до 1,00

Таблица 18 - Метрологические характеристики тепловизоров инфракрасных CEM DT модели

DT-874

Наименование характеристики	Значение
Диапазон измерений температуры, °С	от -20 до +150 от +100 до +400
Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне от -20 до +100 °С включ. (при температуре окружающей среды от +10 до +35 °С), °С	±2,0
Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +100 °С (при температуре окружающей среды от +10 до +35 °С), %	±2,0
Порог температурной чувствительности (при температуре объекта +30 °С), °С	< 0,06
Спектральный диапазон, мкм	от 7,5 до 14
Углы поля зрения, градус по горизонтали х градус по вертикали	50°х37°
Пространственное разрешение, мрад	7,6
Коэффициент излучательной способности (изменяемый)	от 0,01 до 1,00

Таблица 19 - Основные технические характеристики тепловизоров инфракрасных CEM DT моделей DT-9897, DT-9897H

Наименование характеристики	Значение
Количество пикселей матрицы детектора, пикселихпиксели	384x288
Масса, кг, не более	0,8
Запись изображений или частота обновлений, Гц	50
Габаритные размеры, мм (длина х ширина х высота), не более	224x77x96
Напряжение питания, В	5
Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность, %	от -15 до +50 от 10 до 90 (без конденсации)
Средняя наработка до отказа, ч, не менее	15 000
Средний срок службы, лет, не менее	5

Таблица 20 - Основные технические характеристики тепловизоров инфракрасных CEM DT моделей DT-9887, DT-9875

Наименование характеристики	Значение (в зависимости от модели)
Наименование характеристики	DT-9887	DT-9875
Количество пикселей матрицы детектора, пиксели^пиксели	384x288	160x120
Масса, кг, не более	0,8	0,92
Запись изображений или частота обновлений, Гц	5	0
Габаритные размеры, мм (длина х ширина х высота), не более	224x77x96	243x103x160
Напряжение питания, В	5
Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность, %	от -15 до +50 от 10 до 90 (без конденсации)
Средняя наработка до отказа, ч, не менее	15 000
Средний срок службы, лет, не менее	5

Таблица 21 - Основные технические характеристики тепловизоров инфракрасных CEM DT модели DT-867

Наименование характеристики	Значение
Количество пикселей матрицы детектора, пиксели пиксели	32x32
Масса, кг, не более	0,35
Запись изображений или частота обновлений, Гц	7
Габаритные размеры, мм (длина х ширина х высота), не более	176x58x70
Напряжение питания, В	3,7
Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность, %	от 0 до +50 от 10 до 90 (без конденсации)
Средняя наработка до отказа, ч, не менее	15 000
Средний срок службы, лет, не менее	5

Таблица 22 - Основные технические характеристики тепловизоров инфракрасных CEM DT модели DT-982

Наименование характеристики	Значение
Количество пикселей матрицы детектора, иикселли иикселли	160x120
Масса, кг, не более	0,5
Запись изображений или частота обновлений, Гц	50
Габаритные размеры, мм (длина х ширина х высота), не более	224x77x96
Напряжение питания, В	3,7
Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность, %	от 0 до +50 от 10 до 90
Средняя наработка до отказа, ч, не менее	15 000
Средний срок службы, лет, не менее	5

Таблица 23 - Основные технические характеристики тепловизоров инфракрасных CEM DT модели DT-983

Наименование характеристики	Значение
Количество пикселей матрицы детектора, пиксели пиксели	320x240
Масса, кг, не более	0,52
Запись изображений или частота обновлений, Гц	9
Габаритные размеры, мм (длина х ширина х высота), не более	228x100x90
Напряжение питания, В	3,7
Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность, %	от 0 до +50 от 10 до 90
Средняя наработка до отказа, ч, не менее	15 000
Средний срок службы, лет, не менее	5

Таблица 24 - Основные технические характеристики тепловизоров инфракрасных CEM DT моделей DT-984, DT-986H

Наименование характеристики	Значение (в зависимости от модели)
	DT-984	DT-986H
Количество пикселей матрицы детектора, пикселихпиксели	120x90	256x192
Масса, кг, не более	0,5
Запись изображений или частота обновлений, Гц	25
Габаритные размеры, мм (длина х ширина х высота), не более	224x77x96
Напряжение питания, В	5
Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность, %	от -15 до +50 от 10 до 90 (без конденсации)
Средняя наработка до отказа, ч, не менее	15 000
Средний срок службы, лет, не менее	5

Таблица 25 - Основные технические характеристики тепловизоров инфракрасных CEM DT моделей DT-979D, DT-979E

Наименование характеристики	Значение (в зависимости от модели)
	DT-979D	DT-979E
Количество пикселей матрицы детектора, пиксели x пиксели	160x120	120x90
Масса, кг, не более	0,5
Запись изображений или частота обновлений, Гц	25
Габаритные размеры, мм (длина х ширина х высота), не более	224x77x96
Напряжение питания, В	5
Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность, %	от -15 до +50 от 10 до 90 (без конденсации)
Средняя наработка до отказа, ч, не менее	15 000
Средний срок службы, лет, не менее	5

Таблица 26 - Основные технические характеристики тепловизоров инфракрасных CEM DT модели DT-874

Наименование характеристики	Значение
Количество пикселей матрицы детектора, пикселихпиксели	120x90
Масса, кг, не более	0,5
Запись изображений или частота обновлений, Гц	25
Габаритные размеры, мм (длина х ширина х высота), не более	105x62x210
Напряжение питания, В	5
Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность, %	от -15 до +50 от 10 до 90 (без конденсации)
Средняя наработка до отказа, ч, не менее	15 000
Средний срок службы, лет, не менее	5

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации типографским способом.

Комплектность

Таблица 27 - Комплектность средства измерений

Наименование	Обозначение	Количество
Тепловизор инфракрасный	CEM DT (обозначение модели в соответствии с заказом)	1 шт.
Руководство по эксплуатации на тепловизоры инфракрасные CEM DT (на русском языке)	-	1 экз.
Аккумулятор 5 В (только для моделей DT-9897, DT-9897H, DT-9875, DT-9887, DT-874, DT-979D, DT-979E, DT-984, DT-986H)	-	1 шт.
Аккумулятор 3,7 В (только для моделей DT-867, DT-982, DT-983)	-	1 шт.
Тренога (только для модели DT-982)	-	1 шт.
Зарядное устройство (кроме модели DT-867)	-	1 шт.
SD-карта (кроме модели DT-867)	-	1 шт.
Ремень (кроме модели DT-867)	-	1 шт.
USB-кабель	-	1 шт.
Программное обеспечение на диске (кроме модели DT-867)	-	1 шт.
Транспортировочный кейс (кроме модели DT-867)	-	1 шт.

Сведения о методах измерений

приведены в разделе 5 Руководства по эксплуатации.

Нормативные документы

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении государственной поверочной схемы для средств измерений температуры»;

Стандарт предприятия на тепловизоры инфракрасные CEM DT, разработанный фирмой «SHENZHEN EVERBEST MACHINERY INDUSTRY CO., LTD», КНР.
