| Номер в госреестре | 86941-22 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТФНД-110 |
| Изготовитель | ПО "Запорожтрансформатор", Украина (изготовлены в 1969-1981 гг.) |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока ТФНД-110 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Трансформаторы тока представляют собой опорную конструкцию. Выводы первичной обмотки расположены на верхней части трансформаторов тока. Выводы вторичной обмотки расположены на корпусе трансформатора тока и закрываются защитной металлической крышкой с целью ограничения доступа к измерительной цепи.
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Трансформаторы тока выпущены в следующих модификациях ТФНД-110 и ТФНД-110M-II, которые отличаются друг от друга значениями номинального первичного тока и номинального вторичного тока.
К трансформаторам тока данного типа относятся трансформаторы тока модификации ТФНД-110 зав. № 1590, 2215, 2235, модификации ТФНД-110М-П зав. № 433, 2117, 3621, 3779, 3781, 3782, 8189.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке в виде цифрового обозначения.

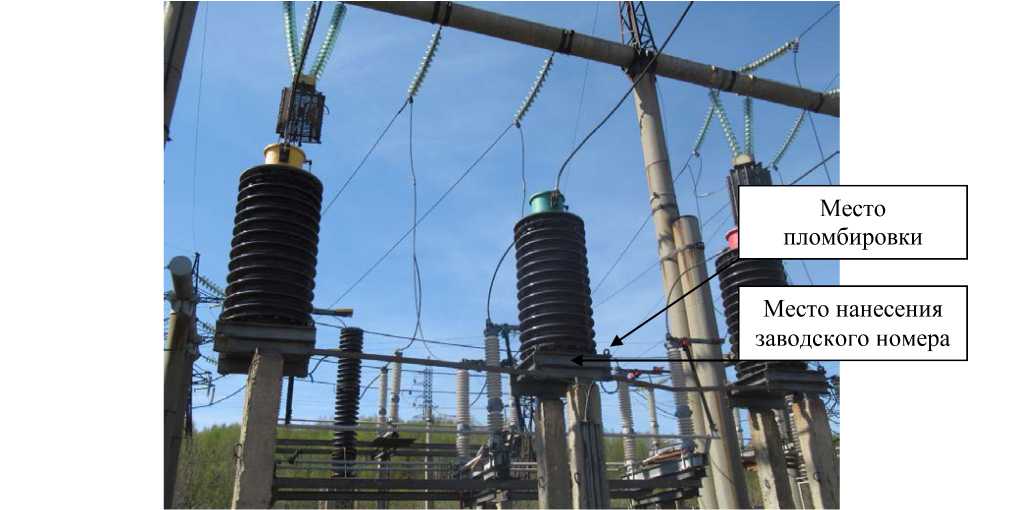

Общий вид средства измерений с указанием места пломбировки и места нанесения заводского номера приведен на рисунке 1.
Рисунок 1. Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера
Таблица 1.1 - Метрологические характеристики трансформаторов тока ТФНД-110
| Наименование характеристики | Значение для заводских номеров |
| 1590, 2215, 2235 | |
| Номинальное напряжение, кВ | 110 |
| Номинальный первичный ток Iihom, А | 1000 |
| Номинальный вторичный ток Ином, А | 1 |
| Номинальная частота £юм, Гц | 50 |
| Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета | 0,5 |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), ВА. | 20 |
Таблица 1.2 - Метрологические характеристики трансформаторов тока ТФНД-110М-И
| Наименование характеристики | Значение для заводских номеров | ||
| 8189 | 433, 2117, 3621 | 3779, 3781, 3782 | |
| Номинальное напряжение, кВ | 110 | 110 | 110 |
| Номинальный первичный ток 11ном, А | 750 | 1500 | 2000 |
| Номинальный вторичный ток Ином, А | 5 | 1 | 5 |
| Номинальная частота £юм, Гц | 50 | 50 | 50 |
| Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета | 0,5 | 0,5 | 0,5 |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), ВА | 20 | 20 | 20 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от -40 до +40 |
на титульный лист паспорта трансформатора тока типографским способом. Нанесение знака утверждения типа на трансформаторы тока не предусмотрено.
аблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор тока | ТФНД-110; ТФНД-110М-П | 1 шт. |
| Паспорт | ТФНД-110; ТФНД-110М-П | 1 экз. |
приведены в разделе «Общие сведения» паспорта трансформатора тока.
Приказ Росстандарта от 27 декабря 2018 г. № 2768 «Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».
