| Номер в госреестре | 86943-22 |
| Наименование СИ | Комплекс автоматизированный измерительно-вычислительный антенных измерений в дальней зоне во временной области |
| Обозначение типа СИ | ПМЖИ.411734.004 |
| Изготовитель | Акционерное общество "Центральный научно-исследовательский радиотехнический институт имени академика А.И. Берга" (АО "ЦНИРТИ им. Академика А.И. Берга"), г. Москва |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплекс автоматизированный измерительно-вычислительный антенных измерений в дальней зоне во временной области ПМЖИ.411734.004 (далее - комплекс) предназначен для измерений нормируемых радиотехнических характеристик антенн методом дальней зоны во временной области.
Принцип действия комплекса основан на осуществлении измерений временной зависимости отклика на выходе испытуемой антенны, размещённой на расстоянии от вспомогательной антенны в соответствии с критерием «дальней зоны», при воздействии на неё импульсных сверхширокополосных (далее - СШП) сигналов, с последующим переходом в частотную область и анализом комплексного частотного спектра отклика. Для перехода в частотную область используется алгоритм Герцеля. Алгоритм работы комплекса обеспечивает возможность фильтрации сигналов, отражённых от элементов антенного полигона, посредством выбора параметров временной развёртки СШП приёмного устройства при выполнении условий, необходимых для разделения по задержке приема прямого и отражённых сигналов, т.е. обеспечении условий временной селекции.
Конструктивно комплекс состоит из прецизионного 4-координатного опорно-поворотного устройства Радант 4К3300-062 (далее - ОПУ) в комплекте с контроллерами перемещений по координатам, СШП передатчика (генератора сверхкоротких импульсов) с устройством синхронизации (генерирования синхросигналов) с СШП - приёмником, СШП - приёмника, комплекта вспомогательных антенн, комплекта средств технического оснащения для закрепления вспомогательных антенн, комплекта средств технического оснащения для закрепления испытуемых антенн на ОПУ, малошумящего широкополосного усилителя, комплекта кабелей и переходов сверхвысокочастотных, управления и электропитания, приборной стойки с источником бесперебойного электропитания, комплекта устройств управления и обработки (рабочего места оператора), в том числе персонального компьютера со специальным программным обеспечением (далее - ПО) и вспомогательными файлами.
ОПУ в комплекте с контроллерами перемещений по координатам, кабелями управления и электропитания, предназначено для позиционирования испытываемых антенн в автоматизированном режиме. Слайдер необходим для совмещения апертуры антенны с осью вращения ОПУ.
СШП передающее устройство Г5-107 предназначено для формирования импульсов амплитудой около 25 В и длительностью около 25 пс.
СШП приёмное устройство представляет собой цифровой стробоскопический осциллограф N1094A и предназначено для измерений с пикосекундным разрешением по времени формы сверхкоротких импульсных сигналов.
Устройство синхронизации предназначено для генерирования двух синхросигналов: для тактирования осциллографа (частотой 800 МГц) и управления генератором сверхкоротких импульсов (частотой 78,125 кГц).
Комплект вспомогательных рупорных антенн в составе П6-223, ТМА 1-6Э и BBHA 9120D предназначен для облучения испытываемой антенны электромагнитным полем, а также для использования в качестве мер при измерениях коэффициентов усиления методом замещения (эталонной антенны).
Комплект средств технического оснащения для закрепления вспомогательных антенн предназначен для их крепления, позиционирования относительно испытуемой антенны, состоит из устройства позиционирования и деревянной стремянки, необходимой для установки и снятия вспомогательных антенн. Комплект средств технического оснащения для крепления испытуемых антенн на ОПУ предназначен для крепления подлежащих испытаниям антенных устройств на ОПУ, состоит из кронштейна специальной геометрии и необходимой для установки и снятия антенн деревянной стремянки.
Малошумящий усилитель АС010180-021 предназначен для усиления принимаемых сигналов.
Комплект кабелей и переходов СВЧ, управления и электропитания обеспечивает цифровые и аналоговые связи между составными частями комплекса, а также необходимое составным частям комплекса электропитание.
Приборная стойка ПАВУ.468915.001 с источником бесперебойного электропитания обеспечивает установку СШП приёмного устройства, контроллеров движения ОПУ по координатам, а также необходимое составным частям комплекса электропитание.
Комплект устройств управления и обработки представляет собой персональный компьютер со специализированным программным обеспечением (далее - СПО) Time Domain Antenna Measurements (TDAM.exe), посредством которого осуществляется автоматизированное управление составными частями комплекса, сбор, обработка, хранение, и вывод результатов измерений.
Внешний вид комплекса (заводской №001) приведён на рисунках 1 - 10. Место размещения знака утверждения типа и схема пломбировки от несанкционированного доступа приведены на рисунке 9. Для уменьшения влияния отраженных сигналов на результаты измерений часть слайдера ОПУ покрыта радиопоглощающим материалом типа «Терновник» (ТУ 2358-014-17310584-07).

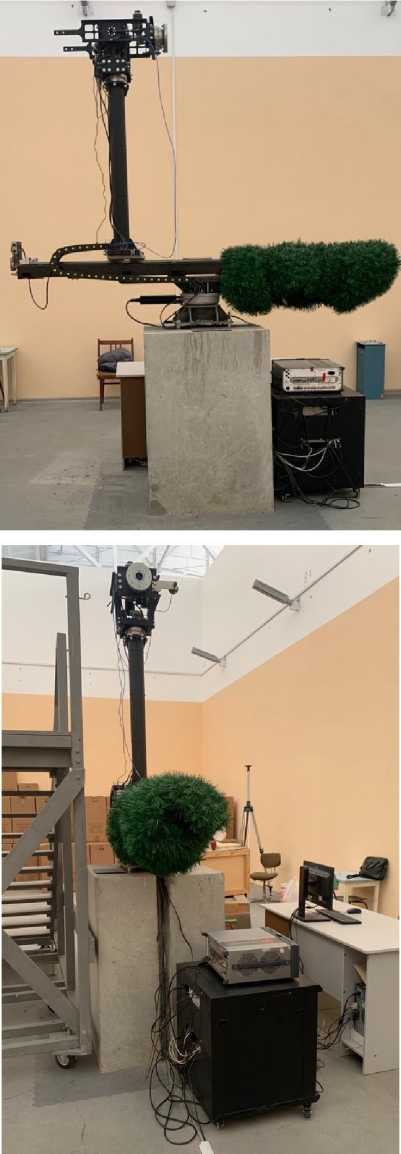

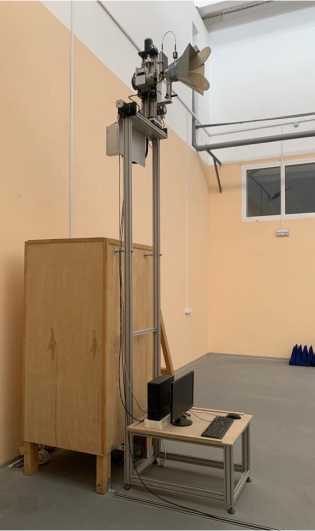

Рисунок 1 - Внешний вид комплекса: прецизионное ОПУ Радант 4К3300-062 (слева) и комплект средств технического оснащения для закрепления вспомогательных антенн (справа)

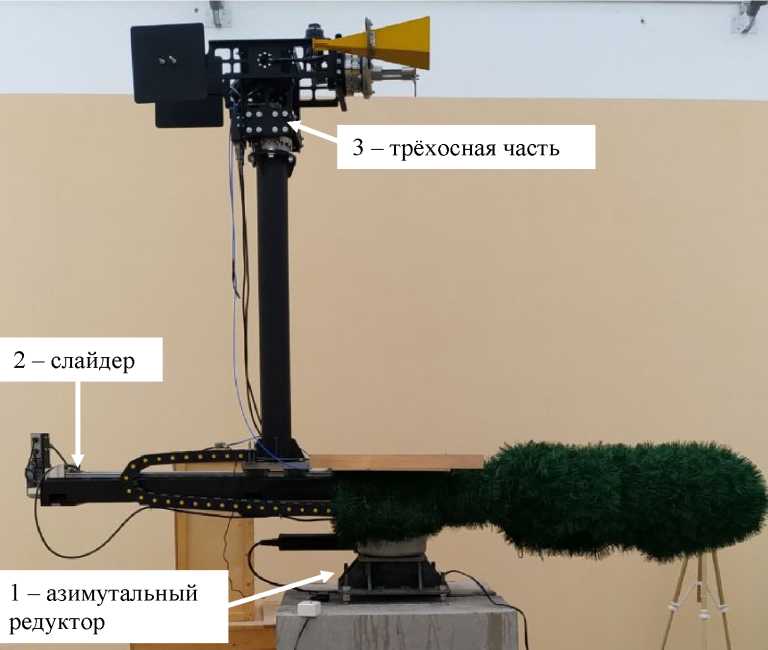

Рисунок 2 - Общий вид прецизионного ОПУ Радант 4К3 300-062
Рисунок 3 - Внешний вид СШП передающего устройства Г5-107: блок предварительного формирования импульсов Г5-107-А (слева), и блок формирования импульсов Г5-107-Б (справа)

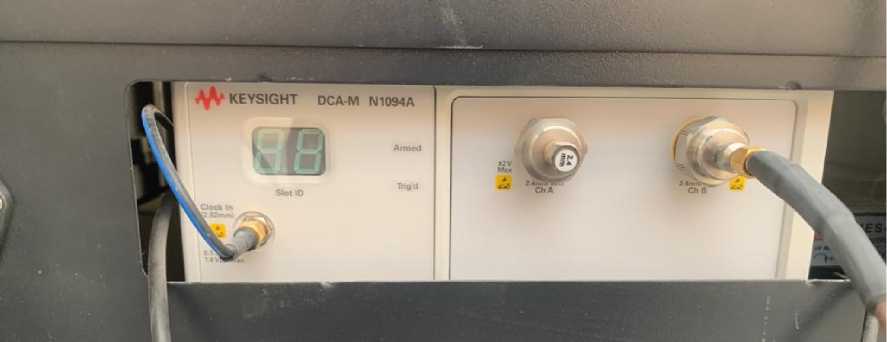

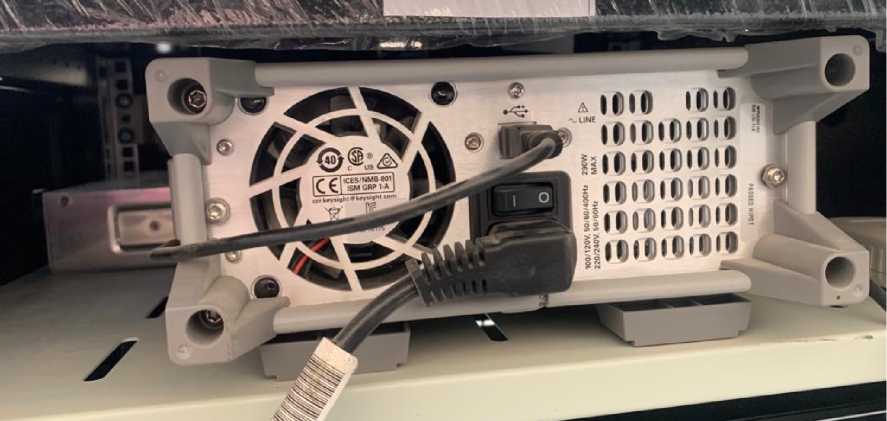

Рисунок 4 - Внешний вид СШП приёмного устройства (цифрового стробоскопического осциллографа) N1094A (виды спереди и сзади)

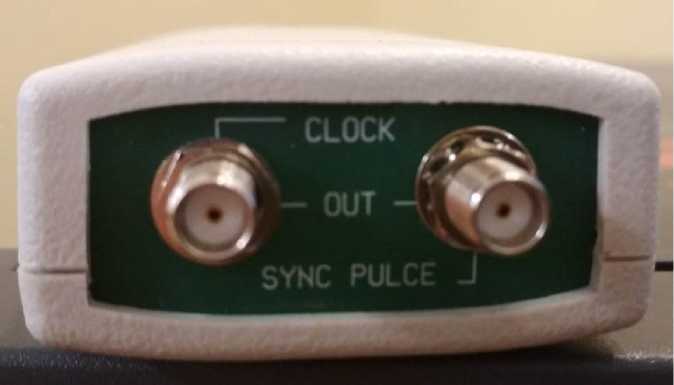

Рисунок 5 - Внешний вид устройства синхронизации СШП-передатчика и СШП-приёмника: общий вид (слева), вид со стороны разъёмов (справа)

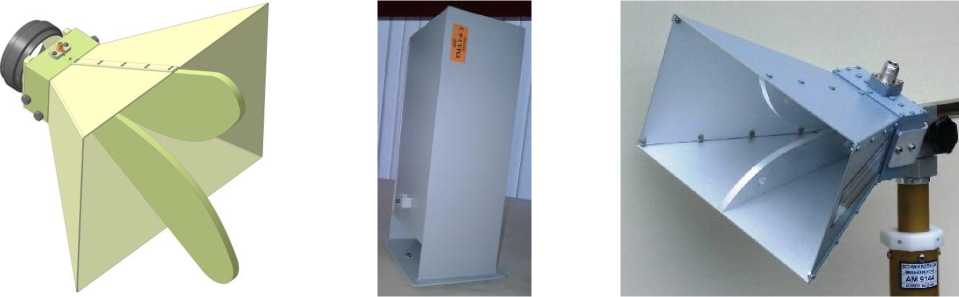

Рисунок 6 - Внешний вид вспомогательных рупорных антенн: П6-223 (слева), ТМА 1-6Э (в центре), BBHA 9120D (справа)

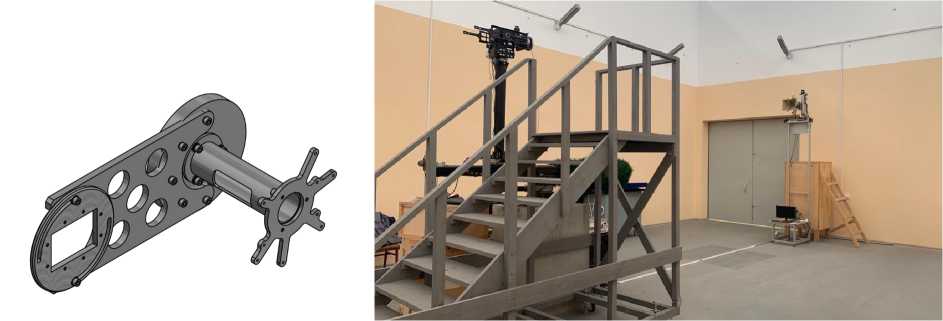

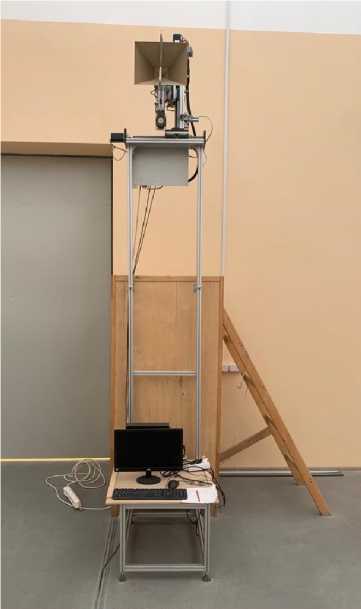

Рисунок 7 - Внешний вид комплекта средств технического оснащения для закрепления испытуемых антенн на ОПУ: кронштейн для закрепления антенн (слева), стремянка (справа)

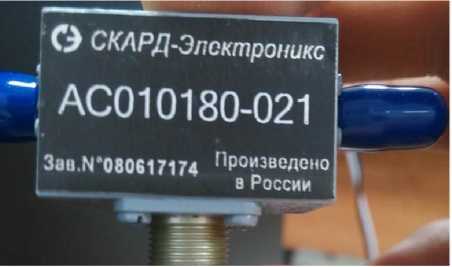

Рисунок 8 - Внешний вид малошумящего усилителя АС010180-021
Место для пломбировки от несанкционированного доступа
Место нанесения
знака поверки
Место нанесения знака утверждения типа
Место нанесения зав. №

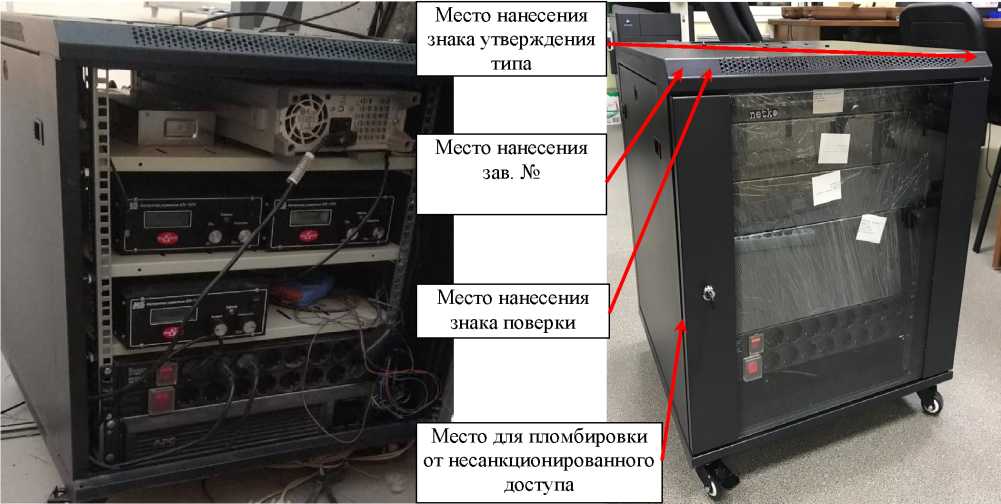

Рисунок 9 - Внешний вид приборной стойки ПАВУ.468915.001 в открытом и закрытом виде: СШП-приёмник (сверху), контроллеры управления азимутальным редуктором ОПУ, перемещением башни ОПУ по слайдеру, позиционированием ИА на башне ОПУ (в центре), источник бесперебойного электропитания и сетевые фильтры (снизу)

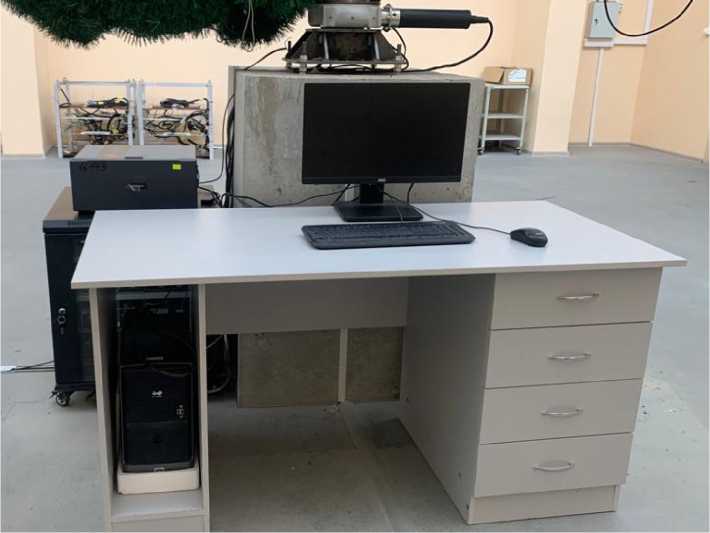

Рисунок 10 - Внешний вид рабочего места оператора
ПО комплекса осуществляет:
- управление элементами комплекса и процессом измерений;
- обработку результатов измерений и получение значений радиотехнических характеристик измеряемой антенны;
- представление радиотехнических характеристик измеряемой антенны в виде графиков и диаграмм;
- хранение результатов измерений и радиотехнических характеристик измеряемой антенны.
ПО комплекса работает под управлением операционной системы Windows 10.
Метрологически значимая часть ПО комплекса представляет собой ПО Time Domain Antenna Measurements.
Идентификационные данные (признаки) ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значения |
| Идентификационное наименование ПО | TDAM.exe |
| Номер версии (идентификационный номер) ПО | 1.0 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | 0de2096b382b5eaf2a9ab5582835060b (MD5) |
Конструкция комплекса исключает возможность несанкционированного влияния на ПО комплекса и измерительную информацию (в соответствии с Р 50.2.077-2014, п. 4.3). Уровень защиты ПО «низкий» по Р 50.2.077-2014.
Метрологические и основные технические характеристики комплекса приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
| Наименование характеристик | Значения |
| Диапазон рабочих частот, ГГц | от 1 до 18 |
| Пределы допускаемой погрешности измерений отношений уровней спектральных составляющих сигналов для уровня, дБ -5 | 0,5 |
| -10 | 0,8 |
| -15 | 0,9 |
| -35 | 1,0 |
| -40 | 1,2 |
| -45 | 1,5 |
| -50 | 1,8 |
| Пределы допускаемой погрешности измерений коэффициента усиления методом замещения при погрешности коэффициента усиления эталонной антенны, дБ при КСВН = 1,2 ±0,3 | 1,2 |
| ±0,5 | 1,3 |
| ±0,8 | 1,4 |
| ±1,0 | 1,6 |
| при КСВН = 1,5 ±0,3 | 1,2 |
| ±0,5 | 1,3 |
| Наименование характеристик | Значения |
| ±0,8 | 1,4 |
| ±1,0 | 1,6 |
| при КСВН = 2,0 | |
| ±0,3 | 1,3 |
| ±0,5 | 1,3 |
| ±0,8 | 1,5 |
| ±1,0 | 1,6 |
| Пределы допускаемой погрешности измерений | |
| уровней амплитудных диаграмм направленности | |
| при уровне диаграммы, дБ | |
| при отношении сигнал/шум в частотной области | |
| 30 дБ | |
| -3 | 1,3 |
| -6 | 1,5 |
| -10 | 1,9 |
| -15 | 2,5 |
| -20 | 3,3 |
| -25 | 4,3 |
| при отношении сигнал/шум в частотной области | |
| 40 дБ | |
| -3 | 0,8 |
| -6 | 1,0 |
| -10 | 1,2 |
| -15 | 1,5 |
| -20 | 1,9 |
| -25 | 2,5 |
| -30 | 3,3 |
| -35 | 4,3 |
| при отношении сигнал/шум в частотной области | |
| 50 дБ | |
| -3 | 0,6 |
| -6 | 0,8 |
| -10 | 0,9 |
| -15 | 1,1 |
| -20 | 1,2 |
| -25 | 1,5 |
| -30 | 1,9 |
| -35 | 2,4 |
| -40 | 3,2 |
| -45 | 4,2 |
Таблица 3 - Основные технические характеристики
| Наименование характеристик | Значения |
| Параметры электрического питания напряжение переменного тока, В частота переменного тока, Гц | от 198 до 242 от 49,5 до 50,5 |
| Рабочие условия эксплуатации температура окружающего воздуха, °С относительная влажность окружающего воздуха при температуре +20 °С, % атмосферное давление, мм рт. ст. | от +15 до +25 от 30 до 80 от 630 до 800 |
| Габаритные размеры рабочей зоны комплекса (длина х ширина х высота), мм, не более | 8000 х 3000 х 4000 |
| Число координат ОПУ | 4 |
наносится на лицевую панель приборной стойки в виде наклейки и типографским способом на титульный лист руководства по эксплуатации ПМЖИ.411734.004 РЭ.
Комплект поставки комплекса приведён в таблице 4.
Таблица 4 - Комплектность комплекса
| Наименование | Обозначение | Количество, шт./экз. |
| Комплекс автоматизированный измерительновычислительный антенных измерений в дальней зоне во временной области ПМЖИ.411734.004, в составе: | ПМЖИ.411734.004 | 1 |
| Прецизионное четырёхкоординатное опорноповоротное устройство с контроллерами перемещений | Радант 4К3300-062 | 1 |
| Сверширокополосный передатчик (генератор сверхкоротких импульсов) с устройством синхронизации (генерирования синхросигналов) с СШП-приёмником | Г5-107 | 1 |
| СШП приёмник, зав. № MY58360101 (цифровой стробоскопический осциллограф) | N1094A | 1 |
| Комплект вспомогательных рупорных антенн, в составе: - антенна П6-223, зав. № 151018452 (диапазон частот от 1 до 18 ГГ ц) | КНПР.301554.0333 | 1 |
| - антенна (диапазон частот от 1 до 6 ГГ ц) | ТМА 1-6Э | 1 |
| - антенна (диапазон частот от 1 до 18 ГГ ц) | BBHA 9120D | 1 |
| - комплект средств технического оснащения для закрепления вспомогательных антенн | _ | 1 |
| Комплект средств технического оснащения для закрепления ИА на ОПУ | _ | 1 |
| Малошумящий усилитель, зав. № 080617174 | АС010180-021 | 1 |
| Комплект кабелей и переходов сверхвысокочастотных, управления и питания | _ | 1 |
| Приборная стойка с источником бесперебойного питания и сетевыми фильтрами | ПАВУ.468915.001 | 1 |
| Персональный компьютер с установленным специальным программным обеспечение | _ | 1 |
| Наименование | Обозначение | Количество, шт./экз. |
| Руководство по эксплуатации | ПМЖИ.411734.004 РЭ | 1 |
| Паспорт | ПМЖИ.411734.004 ПС | 1 |
| Методика поверки | 1 |
приведены в разделе 7 «Устройство и работа составных частей комплекса» документа ПМЖИ.411734.004 РЭ «Комплекс автоматизированный измерительно-вычислительный антенных измерений в дальней зоне во временной области. Руководство по эксплуатации».
Приказ Росстандарта от 30 декабря 2019 г. № 3383 «Об утверждении государственной поверочной схемы для средств измерений ослабления напряжения постоянного тока и электромагнитных колебаний в диапазоне частот от 0 до 178,4 ГГц»;
Техническая документация изготовителя.
