| Номер в госреестре | 86944-22 |
| Наименование СИ | ИК-Фурье-спектрометры |
| Обозначение типа СИ | Spectrum |
| Изготовитель | "PerkinElmer, Inc.", США |
| Год регистрации | 2022 |
| Срок свидетельства | 30.09.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
ИК-Фурье-спектрометры Spectrum (далее - спектрометры) предназначены для измерений ИК-спектров веществ; для определения содержания органических и неорганических веществ в твердых, жидких и газообразных образцах.
Принцип действия спектрометров основан на определении разности хода между интерферирующими лучами при перемещении зеркал в двухлучевом интерферометре. Для уменьшения влияния внешних воздействий интерферометр построен по схеме с зеркалами в виде световозвращателей. Регистрируемый световой поток на выходе интерферометра в зависимости от разности хода (интерферограмма) представляет Фурье-образ регистрируемого оптического спектра. Сам спектр (в шкале волновых чисел) получается после выполнения специальных математических расчётов (обратное преобразование Фурье) интерферограммы.
Движение зеркал в интерферометре осуществляется по линейному закону с помощью прецизионного механизма. Точное положение зеркала (разность хода в интерферометре) определяется с помощью референтного канала с диодным лазером. Нулевое значение разности хода (основной максимум интерферограммы) определяется расчётным путём.
Конструктивно спектрометры выполнены в виде настольных приборов, состоящих из источника ИК-излучения, интерферометра, отделения для анализируемых проб, детектора и управляющей электроники. Спектрометры функционируют под управлением программного обеспечения при помощи персонального компьютера, который предоставляется по требованию заказчика.
Спектрометры выпускаются следующих моделей: Spectrum 3 Optica FT-IR, Spectrum 3 FT-IR, Spectrum 3 FT-NIR, Spectrum 3 FT-IR/NIR, Spectrum 3 FT-IR / NIR ER, Spectrum 3 FT-IR / FIR, Spectrum 3 FT-IR / NIR / FIR, Spectrum Two FT-IR, Spectrum Two N FT-NIR. Модели между собой отличаются метрологическими и техническими характеристиками.
Пломбирование спектрометров не предусмотрено. Конструкция спектрометров обеспечивает ограничение доступа к частям спектрометров, несущим первичную измерительную информацию, и местам настройки (регулировки).
Каждый экземпляр спектрометров имеет идентификатор и заводской номер. Заводской номер и идентификатор спектрометра расположены на задней части корпуса спектрометра. Заводской номер и идентификатор имеют цифровой или буквенно-цифровой формат и наносятся типографским способом.
Корпуса спектрометров изготавливают из пластмассы и металлических сплавов, цвет корпусов определяется технической документацией производителя спектрометров
Нанесение знака поверки на спектрометры не предусмотрено.
Общий вид спектрометров и место нанесения заводского номера представлен на рисунках 1-6.

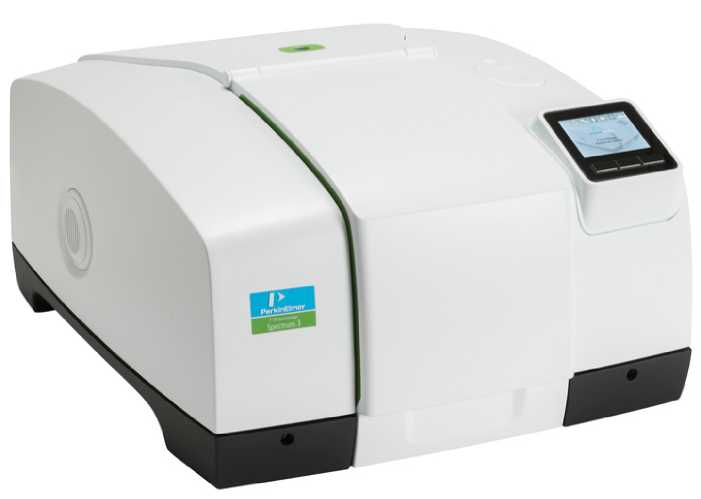

Рисунок 1 - Спектрометры моделей Spectrum 3 Optica FT-IR, Spectrum 3 FT-IR, Spectrum 3 FT-NIR, Spectrum 3 FT-IR / NIR, Spectrum 3 FT-IR / NIR ER, Spectrum 3 FT-IR / FIR, Spectrum 3 FT-IR / NIR / FIR
Место нанесения заводского номера

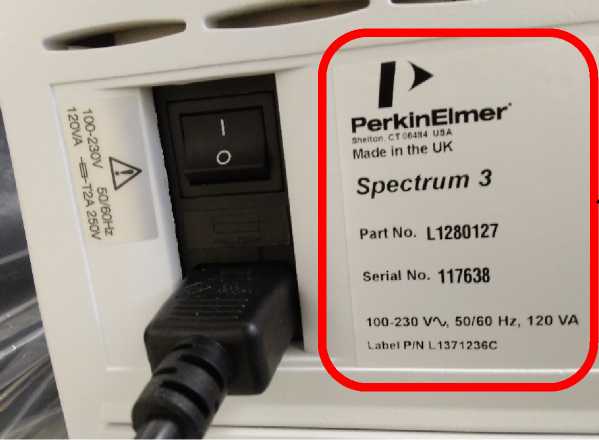

Рисунок 2 - Место нанесения заводского номера на спектрометры моделей
Spectrum 3 Optica FT-IR, Spectrum 3 FT-IR, Spectrum 3 FT-NIR, Spectrum 3 FT-IR / NIR, Spectrum 3 FT-IR / NIR ER, Spectrum 3 FT-IR / FIR, Spectrum 3 FT-IR / NIR / FIR

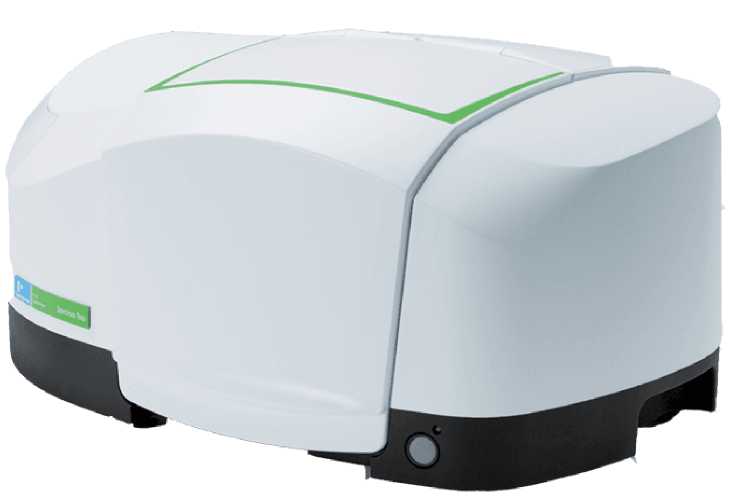

Рисунок 3 - Спектрометры модели Spectrum Two FT-IR

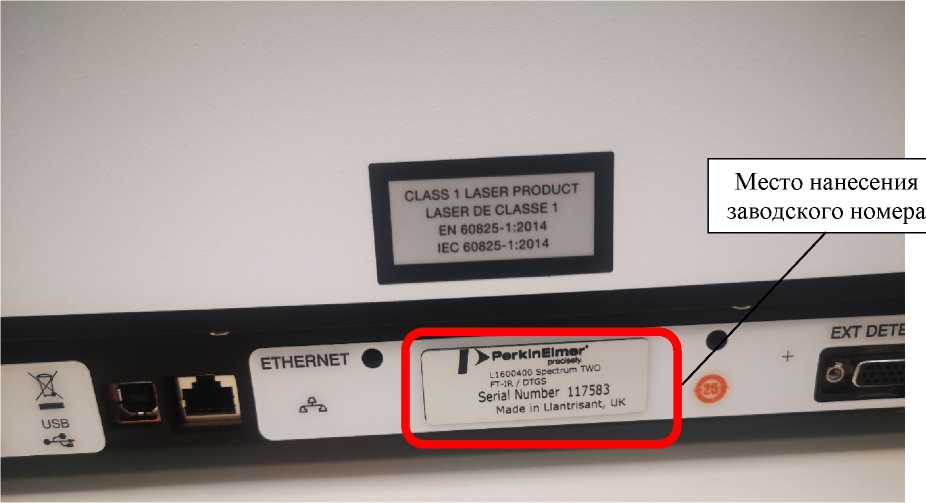

Рисунок 4 - Место нанесения заводского номера на спектрометры модели Spectrum Two FT-IR

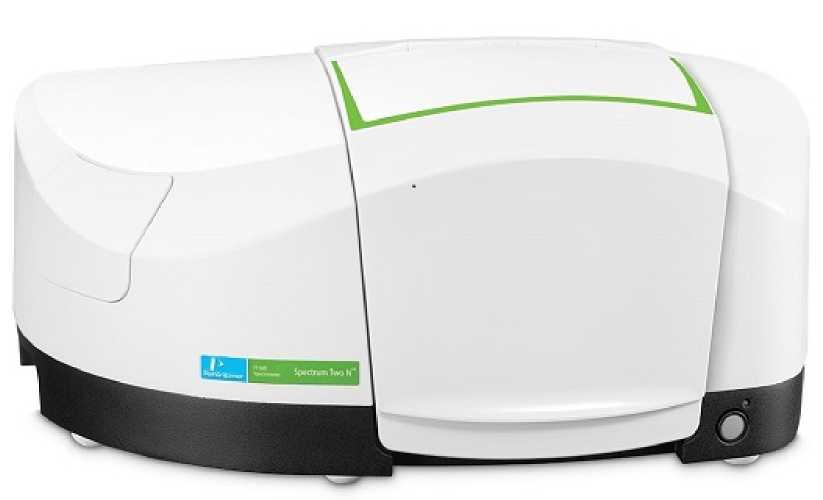

Рисунок 5 - Спектрометры модели Spectrum Two N FT-NIR

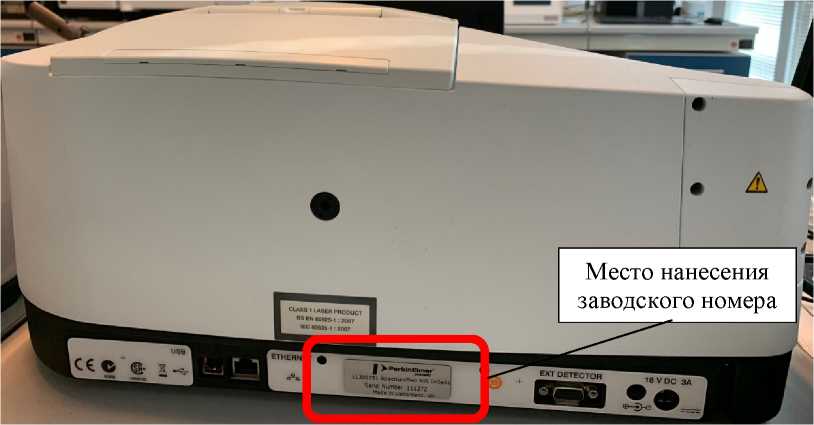

Рисунок 6 - Место нанесения заводского номера на спектрометры модели Spectrum Two N FT-NIR
Спектрометры оснащены программным обеспечением (далее - ПО), позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, передавать результаты измерений на персональный компьютер.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» по Р 50.2.077-2014.
Идентификационные данные ПО спектрометров приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Spectrum IR |
| Номер версии ПО (идентификационный номер ПО) | не ниже 10.0.0.0 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение для модели | ||||||||
| Spectrum 3 Optica FT-IR | Spectrum 3 FT-IR | Spectrum 3 FT-NIR | Spectrum 3 FT-IR / NIR | Spectrum 3 FT-IR / NIR ER | Spectrum 3 FT-IR / FIR | Spectrum 3 FT-IR / NIR / FIR | Spectrum Two FT-IR | Spectrum Two N FT-NIR | |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| Диапазон измерений волновых чисел, -1 см 1 | от 4 000 до 350 | от 12 000 до 4 000 | от 11 000 до 375 | от 12 000 до 350 | от 4 000 до 350 | от 11 000 до 350 | от 4 000 до 350 | от 12 000 до 4 000 | |
| Диапазон показаний волновых чисел, -1 см 1 | от 8 300 до 350 | от 14 700 до 2 000 | от 11 000 до 375 | от 14 700 до 350 | от 8 300 до 30 | от 11 000 до 30 | от 8 300 до 350 | от 14 700 до 2 000 | |
| Пределы допускаемой абсолютной погрешности измерений волновых чисел, см-1, в поддиапазонах: - от 12 000 до 4 000 см-1 включ. - от 11 000 до 4 000 см-1 включ. - св. 4 000 до 350 см-1 включ. - св. 4 000 до 375 см-1 включ. | - - ± 1 - | ± 4 - -- | - ± 4 - ± 1 | ± 4 - ± 1 - | - - ± 1 - | - ± 4 ± 1 - | - - ± 1 - | ± 4 - -- | |
Продолжение таблицы 2
| 1 | 2 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| Отношение сигнал/шум1), не менее, в поддиапазонах: - от 12 000 до 4 000 см-1 включ. - от 11 000 до 4 000 см-1 включ. - св. 4 000 до 350 см-1 включ. - св. 4 000 до 375 см-1 включ. | - - 10000:1 - | 2000:1 - -- | - 2000:1 - 10000:1 | 2000:1 - 10000:1 - | - - 10000:1 - | - 2000:1 10000:1 - | - - 10000:1 - | 2000:1 - -- |
| 1) при сканировании в течение 1 мин и разрешении 4 см-1 | ||||||||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение для модели | ||||||||
| Spectrum 3 Optica FT-IR | Spectrum 3 FT-IR | Spectrum 3 FT-NIR | Spectrum 3 FT-IR / NIR | Spectrum 3 FT-IR / NIR ER | Spectrum 3 FT-IR / FIR | Spectrum 3 FT-IR / NIR / FIR | Spectrum Two FT-IR | Spectrum Two N FT-NIR | |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| Спектральное разрешение, см-1, в поддиапазонах: - от 12 000 до 4 000 см-1 включ. - от 11 000 до 4 000 см-1 включ. - св. 4 000 до 350 см-1 включ. - св. 4 000 до 375 см-1 включ. | - - 0,4 - | 1 - - - | - 1 - 0,4 | 1 - 0,4 - | - - 0,4 - | - 1 0,4 - | - - 0,4 - | 1 - - - | |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 220±10 50/60 | ||||||||
Продолжение таблицы 3
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| Потребляемая мощность, ВА, не более | 1200 | 1000 | |||||||
| Г абаритные размеры, мм, не более: - высота - ширина - длина | 300 520 600 | 210 450 300 | |||||||
| Масса, кг, не более | 34 | 13 | |||||||
| Условия эксплуатации: - температура окружающей среды, °C - относительная влажность, % | от + 15 до + 35 от 20 до 75 | ||||||||
наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| ИК-Фурье-спектрометр Spectrum | Spectrum 3 Optica FT-IR Spectrum 3 FT-IR Spectrum 3 FT-NIR Spectrum 3 FT-IR / NIR Spectrum 3 FT-IR / NIR ER Spectrum 3 FT-IR / FIR Spectrum 3 FT-IR / NIR / FIR Spectrum Two FT-IR Spectrum Two N FT-NIR | 1 шт. |
| Персональный компьютер | ПК | 1 шт.* |
| Программное обеспечение | Spectrum IR | 1 шт. |
| Руководство по эксплуатации | РЭ | 1 экз. |
| Методика поверки | _ | 1 экз. |
| * - по заказу | ||
приведены в руководствах по эксплуатации в разделах:
- «Общие сведения об ИК-Фурье спектрометрах Spectrum 3»;
- «Общие сведения о Spectrum Two»;
- «Общие сведения о Spectrum Two N».
Применение спектрометров в сфере государственного регулирования обеспечения единства измерений в соответствии с аттестованными методиками (методами) измерений.
Техническая документация фирмы «PerkinElmer Inc.», США.
