| Номер в госреестре | 86945-22 |
| Наименование СИ | Датчики перемещений (деформации) |
| Обозначение типа СИ | 3548COD |
| Изготовитель | Walter+Bai AG, Швейцария |
| Год регистрации | 2022 |
| Срок свидетельства | 30.09.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики перемещений (деформации) 3548COD (далее - датчики) предназначены для измерения продольной деформации материалов при проведении испытаний изделий и образцов из этих материалов на прочность.
Принцип измерений датчиков основан на преобразовании удлинения образца в линейное перемещение измерительных щупов, закрепленных на испытуемом образце. Значение перемещения определяется тензорезистивным методом.
Конструктивно датчики состоят из первичного преобразователя, выполненного в едином корпусе, в который устанавливаются сменные измерительные щупы для закрепления на образце во время испытания, и соединительных кабелей.
Удлинение (деформация) образца вызывает перемещение щупов, что в свою очередь вызывает деформацию резистора датчиков и как следствие изменение его сопротивления. Измерительный сигнал от датчиков поступает в устройство обработки результатов измерений. Обработка результатов измерений производится с помощью персонального компьютера (далее - ПК) машины испытательной, в составе которой работают датчики. Переданный на ПК электрический сигнал преобразуется с помощью специального программного обеспечения в значение перемещения (деформации).
Измерение перемещений (деформации) производится на изначально фиксированной базовой длине (измерительной базе). Для измерений используются измерительные щупы, имеющие специальные присоединительные элементы (ножи) для фиксации щупов на изделии (образце).
Корпуса датчиков изготавливаются из нержавеющей стали и термостойкого пластика. Щупы изготавливаются из керамики, что позволяет производить длительные измерения при высоких температурах образцов. Для дополнительной изоляции датчиков от воздействия температуры они оборудованы термоэкраном. Для удобной фиксации щупов на образце щупы подпружинены и являются нормально разведёнными.
К данному типу средства измерений относится датчики перемещений (деформации) серии 3548COD выпускаемые в следующих модификациях: 3548COD-005M-025M-ST, 3548COD-005M-040M-ST, 3548COD-005M-070M-ST, 3548COD-005M-100M-ST, 3548COD-005M-120M-ST, 3548COD-008M-025M-ST, 3548COD-008M-040M-ST, 3548COD-008M-070M-ST, 3548COD-008M-100M-ST, 3548COD-008M-120M-ST, 3548COD-010M-025M-ST, 3548COD-010M-040M-ST, 3548COD-010M-070M-ST, 3548COD-010M-100M-ST, 3548COD-010M-120M-ST, 3548COD-012M-025M-ST, 3548COD-012M-040M-ST, 3548COD-012M-070M-ST, 3548COD-012M-100M-ST,
3548COD-012M-120M-ST, 3548COD-020M-025M-ST, 3548COD-020M-040M-ST, 3548COD-020M-070M-ST, 3548COD-020M-100M-ST, 3548COD-020M-120M-ST, 3548COD-005M-025M-HT,
3548COD-005M-040M-HT, 3548COD-005M-070M-HT, 3548COD-005M-100M-HT, 3548COD-005M-120M-HT, 3548COD-008M-025M-HT, 3548COD-008M-040M-HT, 3548COD-008M-070M-HT, 3548COD-008M-100M-HT, 3548COD-008M-120M-HT, 3548COD-010M-025M-HT, 3548COD-010M-040M-HT, 3548COD-010M-070M-HT, 3548COD-010M-100M-HT, 3548COD-010M-120M-HT, 3548COD-012M-025M-HT, 3548COD-012M-040M-HT, 3548COD-012M-070M-HT, 3548COD-012M-100M-HT, 3548COD-012M-120M-HT, 3548COD-020M-025M-HT, 3548COD-020M-040M-HT, 3548COD-020M-070M-HT, 3548COD-020M-100M-HT, 3548COD-020M-120M-HT, отличающихся базовой длиной, диапазоном измерений. Модификации, имеющие в своём наименовании индекс «ST», комплектуются щупами для проведения измерений при температуре образцов изделий или материалов до +1200 °С; индекс «HT» - при температуре образцов изделий или материалов до +1600 °С.
Серийный номер в виде цифро-буквенного обозначения, состоящего из букв латинского алфавита и арабских цифр, наносится методом лазерной гравировки или наклеиванием износостойкого стикера на корпус датчиков.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид датчиков представлен на рисунке 1.
Место нанесения серийного номера показано на рисунке 2.
Пломбирование датчиков не предусмотрено. Предотвращение несанкционированного доступа к местам настройки и регулировки датчиков обеспечивается конструкцией датчика, вскрытие без разрушения которой возможно только с применением специального инструмента.

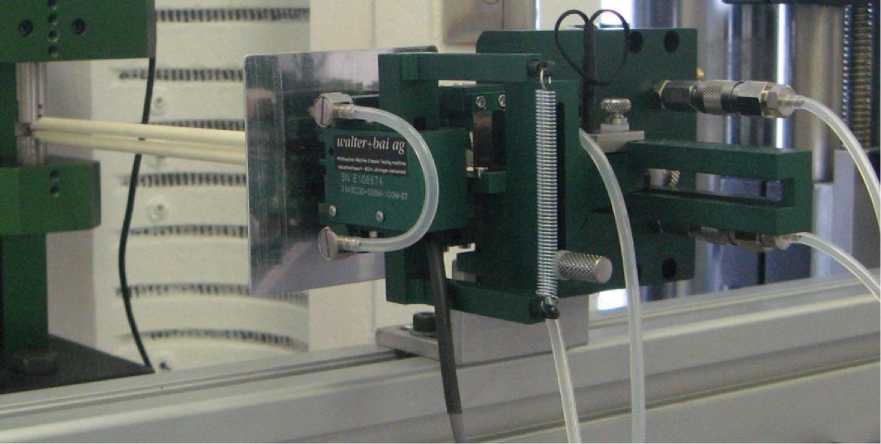

Рисунок 1 - Внешний вид датчиков перемещений (деформаций) 3548COD

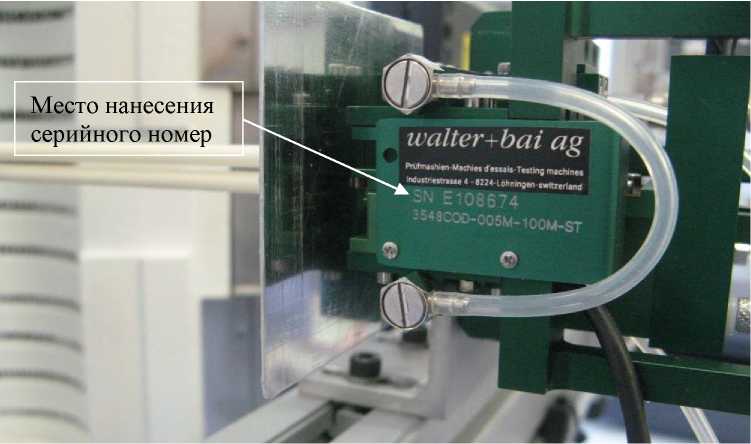

Место нанесения серийного номер Щ
walter+bai ag
«ШпЛак-Twhj пал™
SN E1O8674 3S4BCOO-005M-1Q0M-ST
Рисунок 2 - Общий вид идентификационных данных датчиков
Для работы с датчиками используется программное обеспечение «DION 7», (далее - ПО), устанавливаемое на персональный компьютер. ПО разработано для датчиков, работающих в составе машин испытательных и служит для управления их функциональными возможностями, а также для обработки и отображения результатов измерений.
ПО защищено от несанкционированного доступа ключом электронной защиты.
Уровень защиты ПО - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационное наименование ПО | DION 7 | Dion Pro |
| Номер версии (идентификационный номер ПО), не ниже | 2.2 | 5.15 |
| Цифровой идентификатор ПО | 6DB37727 | 515C147 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 | CRC32 |
Таблица 2 - Метрологические характеристики
| Модификация | Базовая длина, мм | Диапазон измерений перемещений (деформации), мм | Пределы допускаемой приведённой к диапазону измерений погрешности измерений перемещений (деформации), % |
| 3548COD-005M-025M-ST | 5 | от 0 до 2,5 | ±0,5 |
| 3548COD-005M-040M-ST | 5 | от 0 до 4 | ±0,5 |
| 3548COD-005M-070M-ST | 5 | от 0 до 7 | ±0,5 |
| 3548COD-005M-100M-ST | 5 | от 0 до 10 | ±0,5 |
| 3548COD-005M-120M-ST | 5 | от 0 до 12 | ±0,5 |
| 3548COD-008M-025M-ST | 8 | от 0 до 2,5 | ±0,5 |
| 3548COD-008M-040M-ST | 8 | от 0 до 4 | ±0,5 |
| 3548COD-008M-070M-ST | 8 | от 0 до 7 | ±0,5 |
| 3 548COD-008M-100M-ST | 8 | от 0 до 10 | ±0,5 |
| 3548COD-008M-120M-ST | 8 | от 0 до 12 | ±0,5 |
| 3 548COD-010M-025M-ST | 10 | от 0 до 2,5 | ±0,5 |
| 3 548COD-010M-040M-ST | 10 | от 0 до 4 | ±0,5 |
| 3 548COD-010M-070M-ST | 10 | от 0 до 7 | ±0,5 |
| 3 548COD-010M-100M-ST | 10 | от 0 до 10 | ±0,5 |
| 3548COD-010M-120M-ST | 10 | от 0 до 12 | ±0,5 |
| 3 548COD-012M-025M-ST | 12 | от 0 до 2,5 | ±0,5 |
| 3 548COD-012M-040M-ST | 12 | от 0 до 4 | ±0,5 |
| 3 548COD-012M-070M-ST | 12 | от 0 до 7 | ±0,5 |
| 3548COD-012M-100M-ST | 12 | от 0 до 10 | ±0,5 |
| 3548COD-012M-120M-ST | 12 | от 0 до 12 | ±0,5 |
| 3548COD-020M-025M-ST | 20 | от 0 до 2,5 | ±0,5 |
| 3548COD-020M-040M-ST | 20 | от 0 до 4 | ±0,5 |
| 3548COD-020M-070M-ST | 20 | от 0 до 7 | ±0,5 |
| 3 548COD-020M-100M-ST | 20 | от 0 до 10 | ±0,5 |
| 3548COD-020M-120M-ST | 20 | от 0 до 12 | ±0,5 |
| 3 548COD-005M-025M-HT | 5 | от 0 до 2,5 | ±0,5 |
| 3 548COD-005M-040M-HT | 5 | от 0 до 4 | ±0,5 |
| 3 548COD-005M-070M-HT | 5 | от 0 до 7 | ±0,5 |
| 3 548COD-005M-100M-HT | 5 | от 0 до 10 | ±0,5 |
| 3548COD-005M-120M-HT | 5 | от 0 до 12 | ±0,5 |
Продолжение таблицы 2
| Модификация | Базовая длина, мм | Диапазон измерений перемещений (деформации), мм | Пределы допускаемой приведённой к диапазону измерений погрешности измерений перемещений (деформации), % |
| 3 548COD-008M-025M-HT | 8 | от 0 до 2,5 | ±0,5 |
| 3 548COD-008M-040M-HT | 8 | от 0 до 4 | ±0,5 |
| 3 548COD-008M-070M-HT | 8 | от 0 до 7 | ±0,5 |
| 3 548COD-008M-100M-HT | 8 | от 0 до 10 | ±0,5 |
| 3548COD-008M-120M-HT | 8 | от 0 до 12 | ±0,5 |
| 3 548COD-010M-025M-HT | 10 | от 0 до 2,5 | ±0,5 |
| 3 548COD-010M-040M-HT | 10 | от 0 до 4 | ±0,5 |
| 3 548COD-010M-070M-HT | 10 | от 0 до 7 | ±0,5 |
| 3 548COD-010M-100M-HT | 10 | от 0 до 10 | ±0,5 |
| 3548COD-010M-120M-HT | 10 | от 0 до 12 | ±0,5 |
| 3 548COD-012M-025M-HT | 12 | от 0 до 2,5 | ±0,5 |
| 3 548COD-012M-040M-HT | 12 | от 0 до 4 | ±0,5 |
| 3 548COD-012M-070M-HT | 12 | от 0 до 7 | ±0,5 |
| 3548COD-012M-100M-HT | 12 | от 0 до 10 | ±0,5 |
| 3548COD-012M-120M-HT | 12 | от 0 до 12 | ±0,5 |
| 3 548COD-020M-025M-HT | 20 | от 0 до 2,5 | ±0,5 |
| 3 548COD-020M-040M-HT | 20 | от 0 до 4 | ±0,5 |
| 3 548COD-020M-070M-HT | 20 | от 0 до 7 | ±0,5 |
| 3 548COD-020M-100M-HT | 20 | от 0 до 10 | ±0,5 |
| 3548COD-020M-120M-HT | 20 | от 0 до 12 | ±0,5 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % | от +15 до +25 от 40 до 80 |
| Параметры электрического питания: - напряжение постоянного тока, В | от 5 до 10 |
| Габаритные размеры без щупов (ДхШхВ), мм, не более Г абаритная длина щупов, мм, не более | 200x100x80 250 |
| Масса, кг, не более | 0,5 |
наносится типографским способом на титульный лист руководства по эксплуатации.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Датчик перемещений (деформаций) 3548COD | - | 1 шт. |
| Щупы | 2 шт. | |
| Ящик для транспортировки | - | 1 шт. |
| Сетевой адаптер 220В/24В | - | 1 шт. |
| Кабель передачи данных | - | 2 шт. |
| Кабель управления | - | 1 шт. |
| Наименование | Обозначение | Количество |
| Комплект запасных частей | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
приведены в разделе «Инструкции по установке» руководства по эксплуатации.
Техническая документация Walter+Bai AG, Швейцария.
