| Номер в госреестре | 86946-22 |
| Наименование СИ | Полуприцеп-цистерна |
| Обозначение типа СИ | 877721 |
| Изготовитель | Общество с ограниченной ответственностью "ФоксТанк Моторс" (ООО "ФоксТанк Моторс"), г. Нижний Новгород |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Полуприцеп-цистерна 877721 (далее - ППЦ) предназначена для измерений объема нефти, нефтепродуктов и других жидкостей.
Принцип действия ППЦ основан на ее заполнении жидкостью до указателя уровня налива, соответствующего определенному объему жидкости. Слив жидкости производится самотеком или через насос.
ППЦ состоит из теплоизолированной стальной сварной цистерны постоянного сечения круглой формы, установленной на шасси. Для гашения гидравлических ударов во время движения внутри цистерны установлены волнорезы. К верхней части обечайки корпуса цистерны ППЦ приварена заливная горловина с установленным указателем уровня налива.
ППЦ является транспортной мерой полной вместимости. Указатель уровня налива находится в полости цистерны.
Технологическое оборудование предназначено для операций налива-слива и включает в себя: заливную горловину с указателем уровня; съемную крышку горловины с заливным люком и дыхательным клапаном, донный клапан, кран шаровой, рукава напорно-всасывающие.
На боковых сторонах и сзади ППЦ имеется надпись «ОГНЕОПАСНО», знак ограничения максимальной скорости и знаки с информационными табличками для обозначения транспортного средства, перевозящего опасный груз.
К ППЦ данного типа относится ППЦ серийный номер 2277 (VIN X89877721L0EY9097).
Серийный номер в виде цифрового обозначения и VIN номер в виде буквенноцифрового обозначения, обеспечивающие идентификацию средства измерений, нанесены на маркировочную табличку ударным способом.
Общий вид ППЦ представлен на рисунке 1.
Общий вид маркировочной таблички ППЦ с указанием мест нанесения серийного номера, VIN номера и знака утверждения типа представлен на рисунке 2.
Схема пломбировки от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки представлена на рисунке 3.
Место нанесения знака утверждения типа
Место нанесения VIN номера
Место нанесения серийного номера

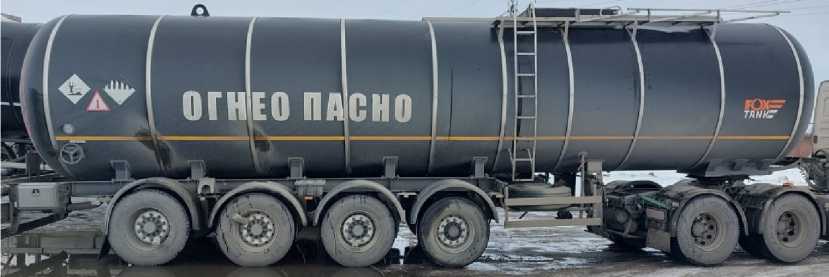

Рисунок 1 - Общий вид ППЦ

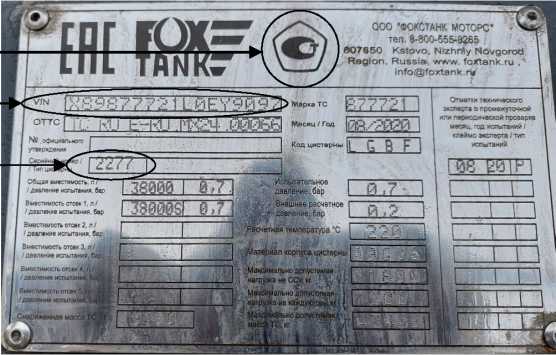

Рисунок 2 - Общий вид маркировочной таблички ППЦ с указанием мест нанесения серийного номера, VIN номера и знака утверждения типа

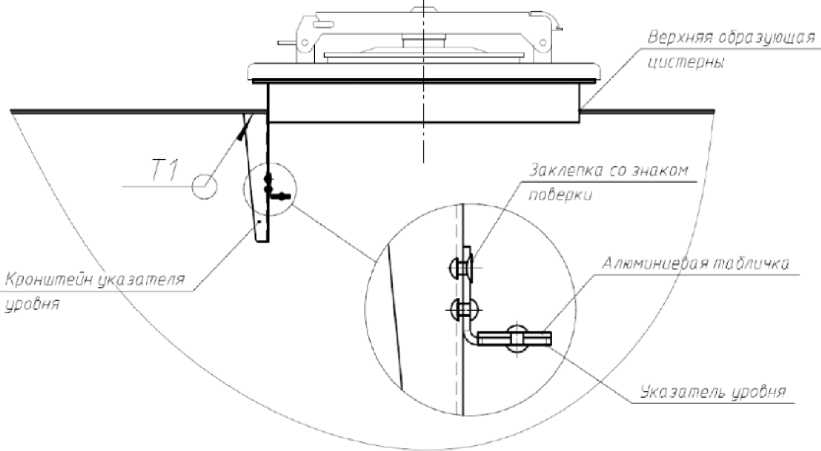

Рисунок 3 - Схема пломбировки от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки
Таблица 1- Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость цистерны, м3 | 38 |
| Пределы допускаемой относительной погрешности цистерны, % | ± 0,4 |
| Разность между номинальной и действительной вместимостью, %, не более | ± 1,5 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Технически допустимая максимальная масса, кг | 43400 |
| Масса в снаряженном состоянии, кг, не более | 9100 |
| Условия эксплуатации: температура окружающей среды, °С | от -45 до +40 |
наносится на маркировочную табличку методом лазерной гравировки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Полуприцеп-цистерна | 877721 | 1 шт. |
| Руководство по эксплуатации | _ | 1 экз. |
приведены в разделе 4 «Использование по назначению» руководства по эксплуатации.
Приказ Росстандарта от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
