| Номер в госреестре | 86947-22 |
| Наименование СИ | Счетчики электрической энергии однофазные многофункциональные |
| Обозначение типа СИ | АМ550PROM-E |
| Изготовитель | Общество с ограниченной ответственностью "ПРОМЭНЕРГО" (ООО "ПРОМЭНЕРГО"), Республика Татарстан, Зеленодольский район, г. Зеленодольск |
| Год регистрации | 2022 |
| Срок свидетельства | 30.09.2027 |
| МПИ (интервал между поверками) | 16 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики электрической энергии однофазные многофункциональные AM550PROM-E (далее - счетчики) предназначены для измерения активной и реактивной электрической энергии прямого и обратного направления по дифференцированным во времени тарифам в однофазных сетях переменного тока промышленной частоты.
Принцип действия счетчиков основан на измерении входных сигналов напряжения и тока с помощью аналого-цифровых преобразователей и их перемножении с последующей обработкой с помощью специализированного контроллера.
Область применения счетчиков - учет электрической энергии на объектах энергетики, на промышленных предприятиях и в коммунально-бытовой сфере в условиях применения дифференцированных по времени тарифов. Счетчики предназначены для применения как в составе автоматизированных систем учета электрической энергии, так и автономно.
Конструктивно счетчики состоят из корпуса и крышки клеммной колодки. В корпусе расположены печатные платы, клеммная колодка, измерительные элементы (шунты). Клеммная крышка при опломбировании предотвращает доступ к винтам клеммной колодки и силовым проводам.
В зависимости от исполнения, счетчики могут иметь один измерительный элемент в цепи фазы или два измерительных элемента в цепях фазы и нейтрали, при появлении разницы значений электроэнергии между измерительными элементами цепей тока фазы и нейтрали учет электроэнергии производится по большему значению.
Счетчики имеют в своем составе измерительные элементы - датчики тока (шунты или трансформаторы тока, в зависимости от исполнения), микроконтроллер, энергонезависимую память данных, встроенные часы реального времени, позволяющие вести учет электрической энергии по тарифным зонам суток, оптическое испытательное выходное устройство по ГОСТ 31818.11-2012 для поверки, интерфейс для подключения к системам автоматизированного учета потребленной электроэнергии в зависимости от модификации счетчика, ЖК-дисплей для просмотра измеряемой информации.
Структура обозначения возможных исполнений счетчика приведена ниже.
| Код | AM550PROM-E | XX | Х | Х | Х |
| Номер позиции кода | 1 | 2 | 3 | 4 | 5 |
Исполнения счетчиков отображаются в условном обозначении в виде буквенноцифрового кода, значения позиций которого описаны в таблице 1.
Таблица 1 - Возможные значения позиций кода обозначения
| Позиция кода | Значение кода |
| 1 | Счетчик электрической энергии однофазный AM550PROM-E |
| 2 | В2 - Счетчик непосредственного включения (максимальный ток 100 А) D0 - Счетчик непосредственного включения (максимальный ток 60 А) D1 - Счетчик непосредственного включения (максимальный ток 80 А) |
| 3 | 1 - Класс точности 1 по ГОСТ 31819.21-2012 при измерении активной энергии 2 - Класс точности 2 по ГОСТ 31819.21-2012 при измерении активной энергии |
| 4 | 2 - Класс точности 2 по ГОСТ 31819.23-2012 при измерении реактивной энергии 3 - Класс точности 3 по ГОСТ 31819.23-2012 при измерении реактивной энергии |
| 5 | Тип интерфейса для связи. |
Защита от несанкционированного вмешательства обеспечивается путем установки пломбы, предотвращающей вскрытие корпуса счетчика.
Заводской номер, состоящие из арабских цифр, наносятся методом лазерной гравировки на корпус счетчика, что обеспечивает идентификацию каждого прибора в процессе эксплуатации.
Знак поверки наносится на средство измерений давлением на навесную пломбу, расположенную в месте винтового крепления крышки к корпусу, а также в соответствующий раздел паспорта и/или на свидетельство о поверке.
Общий вид счетчиков представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения заводского номера, знака поверки и знака утверждения типа представлены на рисунке 2.
Рисунок 1 - Общий вид счетчиков электрической энергии однофазных
многофункциональных AM550PROM-E

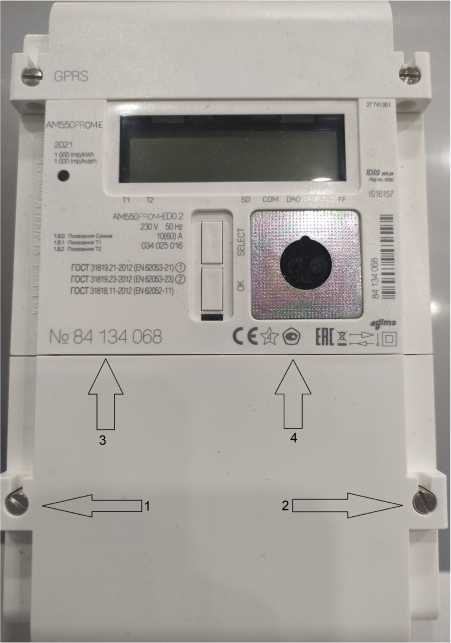

Рисунок 2 - Схема пломбировки от несанкционированного доступа (1), место нанесения
знака поверки (2), место нанесения заводских номеров (3) и место нанесения знака утверждения типа (4) на счетчике AM550PROM-E
Счетчик ведет учет электрической энергии по действующим тарифам (до 12) в соответствии с месячными программами смены тарифных зон (количество месячных программ - до 12, количество недельных программ - до 12). Месячная программа может содержать суточные графики тарификации рабочих, субботних, воскресных и специальных дней. Количество специальных дней (праздничные и перенесенные дни) -до 105.
Счетчики обеспечивают учет:
- текущего времени и даты;
- активной электрической энергии и мощности;
- четырехквадрантной реактивной энергии и мощности;
- суммарной энергии и мощности;
- мгновенного значения напряжения, тока, коэффициента мощности, частоты.
Обмен информацией с внешними устройствами обработки данных осуществляется по имеющемуся интерфейсу, в зависимости от модификации счетчика.
Программное обеспечение (далее - ПО) счетчика встроено в постоянное запоминающее устройство (ПЗУ) счетчика и записывается на заводе-изготовителе. Программное обеспечение выполняет функции вычисления результатов измерений, формирования выходных сигналов, хранения результатов измерений, взаимодействия с внешними по отношению к счетчикам устройствами, защиты результатов измерений и параметров счетчиков от несанкционированных изменений, ведения шкалы времени. Идентификационные данные ПО счётчиков указаны в таблице 2.
Таблица 2 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ISK550E_B01300000_C02302000_A0230xxxx.hex |
| Номер версии (идентификационный номер) ПО | ISK550EC02302000 |
| Цифровой идентификатор ПО | E4 50 16 71 26 5D 2A 88 1E 78 6B 9E 60 31 A1 EB 01 17 0F 7B C8 82 A2 88 9B 49 33 77 C6 FD 90 C0 0A 60 F6 04 A9 AD 27 86 17 15 4D E2 96 43 27 A4 F9 E0 82 EE 76 26 D6 EE 04 E5 E1 85 53 17 D9 6F |
| Алгоритм вычисления цифрового идентификатора ПО | ECDSA signature |
Уровень защиты программного обеспечения от непреднамеренных и
преднамеренных изменений - высокий в соответствии с Р 50.2.077-2014.
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Таблица 3 - Метрологические характеристики счетчиков
| Наименование характеристики | Значение |
| Пределы основной относительной погрешности при измерении активной электрической энергии в рабочем диапазоне токов и коэффициентов мощности, % - для счетчиков класса точности 1 по ГОСТ 31819.21-2012 - для счетчиков класса точности 2 по ГОСТ 31819.21-2012 | ±1 ±2 |
| Пределы основной относительной погрешности при измерении реактивной электрической энергии в рабочем диапазоне токов и коэффициентов мощности, % - для счетчиков класса точности 2 по ГОСТ 31819.23-2012 - для счетчиков класса точности 3 по ГОСТ 31819.23-2012 | ±2 ±3 |
Таблица 4 - Основные технические характеристики счетчиков
| Наименование характеристики | Значение | |
| Номинальное напряжение Uhom, В | 230 | |
| Расширенный рабочий диапазон напряжения, В | от 0,8 до 1,15Uhom | |
| Базовый ток Ie, А | 5; 10 | |
| Максимальный ток 1макс, А | 60; 80; 100 | |
| Стартовый ток (чувствительность) 0,0041б, А | 1б=5 А | 1б=10 А |
| 0,02 | 0,04 | |
| Номинальное значение частоты сети, Г ц | 50; 60 | |
| Постоянная светодиодного выхода счётчика, имп./кВт^ч (имп./кВАр^ч) | 500; 1000 | |
| Постоянная импульсного выхода счётчика, имп./кВт^ч (имп./кВАр^ч) | 250 | |
| Активная и полная потребляемая мощность в цепи напряжения, Вт (В-А), не более | 1,7 (9,9) | |
| Полная потребляемая мощность в цепи тока, В-А, не более | 0,05 | |
| Число единиц разрядов суммирующего устройства | 8 | |
| Степень защиты корпуса | IP 54 | |
| Интерфейсы (связь) | Оптический порт RJ 12 (активный или пассивный) M-Bus (проводной или беспроводной) G3-PLC GSM/GPRS, RS-485 импульсный выход | |
| Предельный рабочий диапазон температур, °С | от -40 до +70 | |
| Предельный диапазон температур хранения и транспортирования, °С | от -40 до +80 | |
| Масса, кг, не более | 1,1 | |
| Габаритные размеры для модификаций (ВхШхГ), мм, не более | 206x130x66 | |
| Средняя наработка до отказа, ч, не менее | 160 000 | |
| Средний срок службы, лет, не менее | 30 | |
наносится на лицевую сторону счетчика методом лазерной гравировки, и на титульные листы паспорта и руководства по эксплуатации типографским способом.
Таблица 5 - Комплектность
| Наименование | Обозначение | Количество |
| Счетчик электрической энергии однофазный многофункциональный AM550PROM-E | AM550PROM-E-XX-X-X-X | 1 |
| Руководство по эксплуатации | 26.51.63.130-010-33940149-2022 РЭ | 1 |
| Паспорт | 26.51.63.130-010-33940149-2022 ПС | 1 |
| Методика поверки | - | 1 |
приведены в разделе 7.2 руководства по эксплуатации.
ГОСТ 31818.11-2012 «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии»;
ГОСТ 31819.21-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2»;
ГОСТ 31819.21-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии»;
Приказ Росстандарта от 23 июля 2021 г. № 1436 «Об утверждении
Государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц».
