| Номер в госреестре | 86948-22 |
| Наименование СИ | Счетчики электрической энергии трехфазные многофункциональные |
| Обозначение типа СИ | АМ550PROM-Т |
| Изготовитель | Общество с ограниченной ответственностью "ПРОМЭНЕРГО" (ООО "ПРОМЭНЕРГО"), Республика Татарстан, Зеленодольский район, г. Зеленодольск |
| Год регистрации | 2022 |
| Срок свидетельства | 30.09.2027 |
| МПИ (интервал между поверками) | 16 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики электрической энергии трехфазные многофункциональные AM550PROM-T (далее - счетчики) предназначены для измерения активной и реактивной электрической энергии прямого и обратного направления по дифференцированным во времени тарифам в трехфазных четырехпроводных цепях электрической энергии.
Принцип действия счетчиков основан на преобразовании и измерении напряжения сети, а также измерении напряжения, пропорционального входному току, возникающего в воздушных зазорах петель Роговского. Измерительная схема, преобразующая ток, представляет собой петлю Роговского. В качестве датчика напряжения используется резистивный делитель напряжения.
Сигналы напряжения от цепей напряжения и схемы преобразования тока преобразуются в цифровой код для дальнейшей обработки в микропроцессоре.
Микропроцессор обеспечивает вычисление счетчиком следующих величин:
- активной энергии и мощности;
- реактивной энергии и мощности (по квадрантам);
- полной энергии и мощности;
- мгновенных значений мощности;
- мгновенных значений токов в каждой фазе;
- мгновенных значений фазных напряжений;
- мгновенных значений коэффициентов мощности (по фазам);
- частоты напряжения сети;
- текущего времени и даты.
Измерения выполняются счётчиками автоматически, просмотр результатов измерений на дисплее возможен как в режиме автоматической прокрутки, так и в ручном режиме. На дисплее также отображаются направление потока энергии, действующий тариф, состояние счетчика и другие параметры.
Область применения счетчиков - учет электрической энергии на объектах энергетики, на промышленных предприятиях и в коммунально-бытовой сфере в условиях применения дифференцированных по времени тарифов. Счетчики предназначены для применения как в составе автоматизированных систем учета электрической энергии, так и автономно.
Конструктивно счетчики состоят из корпуса и крышки клеммной колодки. В корпусе расположены печатные платы, клеммная колодка, измерительные элементы. Клеммная крышка при опломбировании предотвращает доступ к винтам клеммной колодки и силовым проводам. Результаты измерений отображаются на жидкокристаллическом дисплее и заносятся в регистры счетчиков, содержимое которых может быть передано по имеющимся информационным интерфейсам во внешние устройства, для которых обеспечена информационная совместимость со счетчиками.
Счетчики имеют встроенные часы реального времени с резервированным питанием от автономного источника. Резервирование питания часов при потере напряжения осуществляется с помощью литиевой-тионихлоридной батареи.
Часы обеспечивают выполнение следующих функций:
- формирование периодов измерения мощности и профилей нагрузки;
- ведение внутреннего календаря счетчика, который содержит информацию о годе, месяце, дне, дне недели, часе, минуте, секунде и переходе на следующий год;
- формирование меток времени каждого события, состоящих из даты, часа, минуты и секунды;
- смену тарифных программ;
- фиксацию времени текущих (расчетных) показаний.
Счетчик ведет учет электрической энергии по действующим тарифам (до 12) в соответствии с месячными программами смены тарифных зон (количество месячных программ - до 12, количество недельных программ - до 12). Месячная программа может содержать суточные графики тарификации рабочих, субботних, воскресных и специальных дней. Количество специальных дней (праздничные и перенесенные дни) -до 105.
Структура обозначения возможных исполнений счетчика приведена ниже.
| Код | AM550PROM-T | XX | Х | Х | Х |
| Номер позиции кода | 1 | 2 | 3 | 4 | 5 |
Исполнения счетчиков отображаются в условном обозначении в виде буквенноцифрового кода, значения позиций которого описаны в таблице 1.
Таблица 1 - Возможные значения позиций кода обозначения
| Позиция кода | Значение кода |
| 1 | Счетчик электрической энергии трехфазный AM550PROM-T |
| 2 | D0 - Счетчик непосредственного включения (максимальный ток 60 А) D1 - Счетчик непосредственного включения (максимальный ток 80 А) D2 - Счетчик непосредственного включения (максимальный ток 100 А) D3 - Счетчик непосредственного включения (максимальный ток 120 А) Т1 - Счетчик трансформаторного включения (максимальный ток 6 А) |
| 3 | 1 - Класс точности 1 по ГОСТ 31819.21-2012 при измерении активной энергии 2 - Класс точности 2 по ГОСТ 31819.21-2012 при измерении активной энергии |
| 4 | 2 - Класс точности 2 по ГОСТ 31819.23-2012 при измерении реактивной энергии 3 - Класс точности 3 по ГОСТ 31819.23-2012 при измерении реактивной энергии |
| 5 | Тип интерфейса для связи. |
Защита от несанкционированного вмешательства обеспечивается путем установки пломбы, предотвращающей вскрытие корпуса счетчика.
Заводской номер, состоящие из арабских цифр, наносятся методом лазерной гравировки на корпус счетчика, что обеспечивает идентификацию каждого прибора в процессе эксплуатации.
Знак поверки наносится на средство измерений давлением на навесную пломбу, расположенную в месте винтового крепления крышки к корпусу, а также в соответствующий раздел паспорта и/или на свидетельство о поверке.
Общий вид счетчиков представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения заводского номера, знака поверки и знака утверждения типа представлены на рисунке 2.

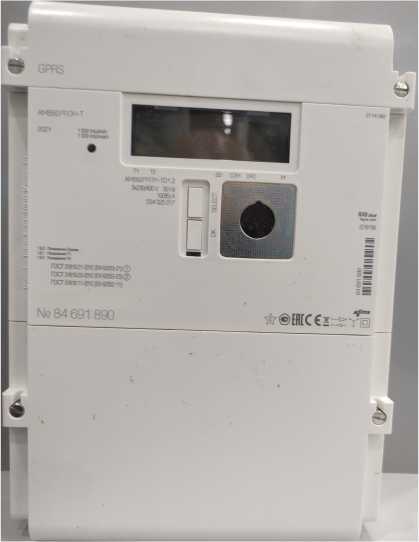

Рисунок 1 - Общий вид счетчиков электрической энергии трехфазных многофункциональных AM550PROM-T
Рисунок 2 - Схема пломбировки от несанкционированного доступа (1), место нанесения знака поверки (2), место нанесения заводских номеров (3) и место нанесения знака утверждения типа (4) на счетчике AM550PROM-T
Программное обеспечение (далее - ПО) счетчика встроено в постоянное запоминающее устройство (ПЗУ) счетчика и записывается на заводе-изготовителе. Программное обеспечение выполняет функции вычисления результатов измерений, формирования выходных сигналов, хранения результатов измерений, взаимодействия с внешними по отношению к счетчикам устройствами, защиты результатов измерений и параметров счетчиков от несанкционированных изменений, ведения шкалы времени. Идентификационные данные ПО счётчиков указаны в таблице 2.
Таблица 2 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ISK550T_B01300000_C02302002_A0230xxxx.hex |
| Номер версии (идентификационный номер) ПО | ISK550TC02302002 |
| Цифровой идентификатор ПО | B5 3C 1D 7D 00 80 4F E3 E9 15 A8 FE 86 78 33 95 25 FF 42 CC B4 B0 37 01 82 35 8B 47 F3 0B F1 C4 E6 B8 B0 29 8B D7 7F D5 3F F1 2B CC 82 C3 4C C6 1C 1B 5F F2 4A 39 26 83 2A EC FF E3 E5 9E 74 FD |
| Алгоритм вычисления цифрового идентификатора ПО | ECDSA signature |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - высокий в соответствии с Р 50.2.077-2014.
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Таблица 3 - Метрологические характеристики счетчиков
| Наименование характеристики | Значение |
| Пределы основной относительной погрешности при измерении активной электрической энергии в рабочем диапазоне токов и коэффициентов мощности, % - для счетчиков класса точности 1 по ГОСТ 31819.21-2012 - для счетчиков класса точности 2 по ГОСТ 31819.21-2012 | ±1 ±2 |
| Пределы основной относительной погрешности при измерении реактивной электрической энергии в рабочем диапазоне токов и коэффициентов мощности, % - для счетчиков класса точности 2 по ГОСТ 31819.23-2012 - для счетчиков класса точности 3 по ГОСТ 31819.23-2012 | ±2 ±3 |
Таблица 4 - Основные технические характеристики счетчиков
| Наименование характеристики | Значение |
| Номинальное напряжение Uhom, В | 3х230/400; 3х57,7 / 100 |
| Расширенный рабочий диапазон напряжения, В | от 0,8 до 1,15Uhom |
| Номинальная частота, Г ц | 50; 60 |
| Номинальный ток Ih при трансформаторном включении, А | 1 |
| Максимальный ток 1макс при трансформаторном включении, А | 6 |
| Номинальный ток Ih для исполнений с непосредственным включением, А | 5; 10 |
| Максимальный ток 1макс с непосредственным включением, А | 60; 80; 100; 120 |
| Стартовый ток (чувствительность) | по ГОСТ 31819.21-2012 |
| Постоянная светодиодного выхода счётчика, имп./кВт-ч (имп./кВАр^ч) | 500; 1000 |
| Постоянная импульсного выхода счётчика, имп./кВт^ч (имп./кВАр^ч) | 250 |
| Активная и полная потребляемая мощность в цепи напряжения, Вт (В-А), не более | 0,7 (1,3) |
| Полная потребляемая мощность в цепи тока, В-А, не более | 0,05 |
| Число единиц разрядов суммирующего устройства | 8 |
| Степень защиты корпуса | IP 54 |
| Интерфейсы (связь) | Оптический порт RJ 12 (активный или пассивный) M-Bus (проводной или беспроводной) G3-PLC GSM/GPRS, RS-485 импульсный выход |
| Предельный рабочий диапазон температур, °С | от -40 до +70 |
| Предельный диапазон температур хранения и транспортирования, °С | от -40 до +80 |
| Масса, кг, не более | 1,6 |
| Наименование характеристики | Значение |
| Г абаритные размеры для модификаций (ВхШхГ), мм, не более | 244x177x78 |
| Средняя наработка до отказа, ч, не менее | 160 000 |
| Средний срок службы, лет, не менее | 30 |
наносится на лицевую сторону счетчика методом лазерной гравировки, и на титульные листы паспорта и руководства по эксплуатации типографским способом.
Таблица 5 - Комплектность
| Наименование | Обозначение | Количество |
| Счетчик электрической энергии трехфазный многофункциональный AM550PROM-T | AM550PROM-T-XX-X-X-X | 1 |
| Руководство по эксплуатации | 26.51.63.130-011-33940149-2022 РЭ | 1 |
| Паспорт | 26.51.63.130-011-33940149-2022 ПС | 1 |
| Методика поверки | - | 1 |
приведены в разделе 7.2 руководства по эксплуатации.
ГОСТ 31818.11-2012 «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии»;
ГОСТ 31819.21-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2»;
ГОСТ 31819.21-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии»;
Приказ Росстандарта от 23 июля 2021 г. № 1436 «Об утверждении
Государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц».
