Прицеп-цистерна 4679Р4-10, 86952-22

Назначение

Прицеп-цистерна 4679Р4-10 (далее - ПЦ) предназначена для измерения объема, а также для транспортирования и временного хранения нефтепродуктов.

Описание

Принцип действия ПЦ основан на заполнении её нефтепродуктом до уровня налива, соответствующего объему нефтепродукта.

ПЦ состоит из стальной сварной цистерны, имеющей в поперечном сечении эллипсоидную форму, установленной на шасси. Внутри ПЦ имеются волнорезы для гашения гидравлических ударов во время движения. ПЦ является транспортной мерой полной вместимости.

В верхней части ПЦ приварена заливная горловина с установленным указателем уровня налива. Горловина ПЦ оборудована заливным люком, дыхательным клапаном, смотровым окном и воздухоотводящими трубками. В нижней части ПЦ установлены опоры и донные клапаны. На ПЦ имеется площадка обслуживания с противоскользящей поверхностью в зоне обслуживания горловины. Для подъема на площадку обслуживания служит лестница.

Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя: заливную горловину с указателем уровня налива, крышку горловины с заливным люком и дыхательным клапаном, клапан донный, кран шаровой, рукава напорно-всасывающие.

Наполнение ПЦ осуществляется через заливной люк горловины при использовании внешнего или собственного насоса. Опорожнение ПЦ происходит с помощью насоса или самотеком.

На боковых поверхностях и сзади ПЦ имеются надписи «Огнеопасно» и знаки с информационными табличками для обозначения транспортного средства, перевозящего опасный груз.

Заводской номер нанесен на информационную табличку в виде буквенно-цифрового обозначения ударным способом.

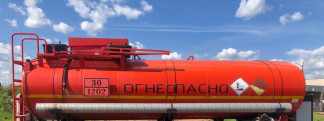

Общий вид ПЦ зав.№ X894679P4KOGB8O35 представлен на рисунках 1-2.

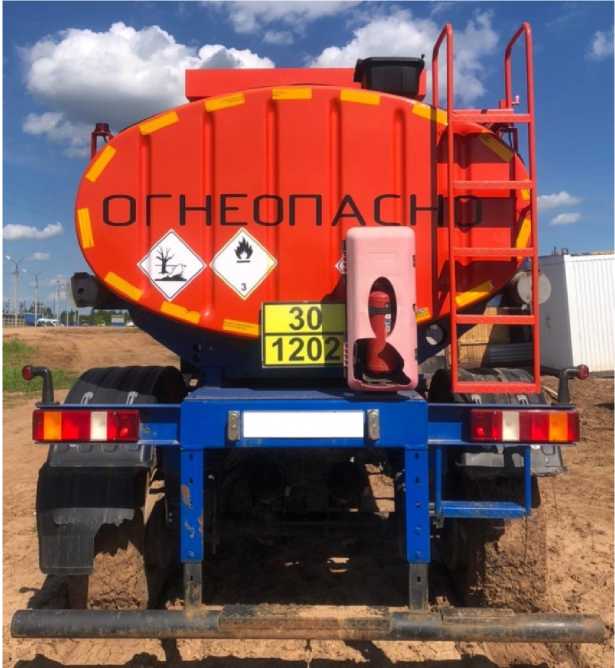

Рисунок 1 - Общий вид прицепа-цистерны 4679Р4-10

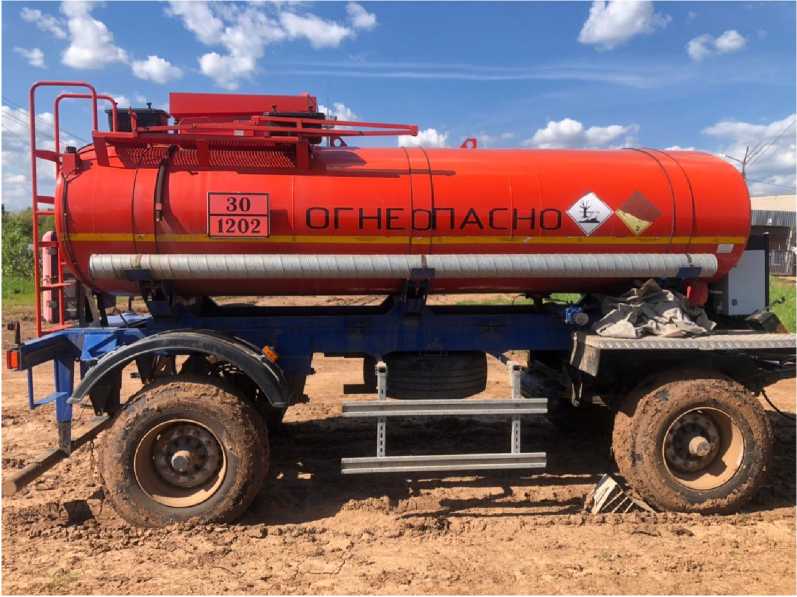

Рисунок 2 - Общий вид прицепа-цистерны 4679Р4-10

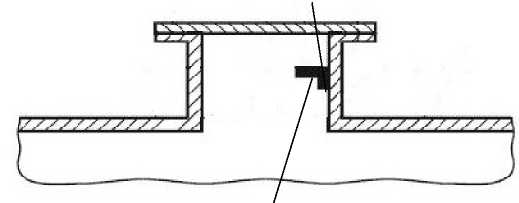

Схема пломбировки для защиты от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки представлены на рисунке 3.

Место нанесения знака поверки

Указатель уровня налива

Рисунок 3 - Схема пломбировки от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки

Знак поверки наносится на свидетельство о поверке и пломбу, крепящую указатель уровня налива в виде оттиска поверительного клейма.

Технические характеристики

Таблица 1 - Метрологические и технические характеристики

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Комплектность

Таблица 2 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 8 паспорта.

Нормативные документы

Приказ Росстандарта от 7 февраля 2018 г. №256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости».
