| Номер в госреестре | 86955-22 |
| Наименование СИ | Спектрометры оптико-эмиссионные портативные |
| Обозначение типа СИ | ferro.lyte |
| Изготовитель | "Elementar Analysensysteme GmbH", Германия |
| Год регистрации | 2022 |
| Срок свидетельства | 30.09.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Спектрометры оптико-эмиссионные портативные ferro.lyte (далее - спектрометры) предназначены для измерений массовой доли элементов в металлах и сплавах.
Принцип действия спектрометров оптико-эмиссионных портативных ferro.lyte основан на методе эмиссионного спектрального анализа с возбуждением пробы с помощью искры. Интенсивность эмиссионного излучения пропорциональна массовой доле элементов в пробе.
Конструктивно спектрометры выполнены в виде мобильного прибора, блоки которого могут быть расположены на специальной тележке (тележка поставляется по отдельному заказу). Спектрометры состоят из оптико-электронного блока и выносного источника эмиссионного излучения (зонда) в виде пистолета, соединенных между собой специальным кабелем. В состав оптико-электронного блока входят оптическая система по схеме Пашен-Рунге с голографической решеткой и системой регистрации эмиссионного излучения на основе светочувствительных детекторов, генератор электрического разряда, управляющая электроника, блок аккумуляторных батарей, держатель баллона с аргоном (баллон с аргоном поставляется по отдельному заказу). В корпус зонда встроен портативный компьютер (планшет) с сенсорным экраном.
С помощью генератора электрического разряда между пробой и электродом выносного источника эмиссионного излучения создается низковольтная искра. Излучение плазмы по оптоволокну подается в оптико-электронный блок, где происходит разложение эмиссионного излучения в спектр и фиксируется интенсивность излучения на выбранных для целевого компонента пробы длинах волн. Массовая доля элемента пробы определяется по градуировочным зависимостям между интенсивностью эмиссионного излучения и массовой долей элемента в градуировочных образцах.
Спектрометры могут работать как от сети электропитания, так и от блока аккумуляторных батарей.
Пломбирование спектрометров не предусмотрено. Конструкция спектрометров обеспечивает ограничение доступа к частям спектрометров, несущим первичную измерительную информацию, и местам настройки (регулировки).
Каждый экземпляр спектрометров имеет заводской номер, расположенный на нижней части оптико-электронного блока спектрометра. Заводской номер имеет цифровой или буквенно-цифровой формат и наносятся типографским способом.
Корпуса спектрометров изготавливают из пластмассы и металлических сплавов, цвет корпусов определяется технической документацией производителя спектрометров.
Нанесение знака поверки на спектрометры не предусмотрено.

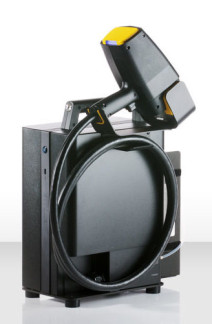

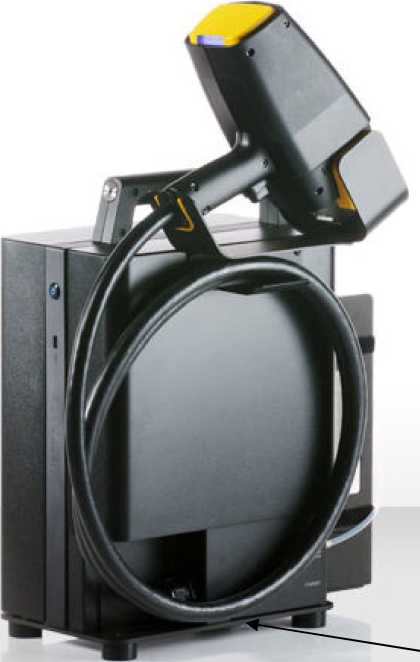

Общий вид спектрометров и место нанесения заводского номера представлен на рисунке 1.

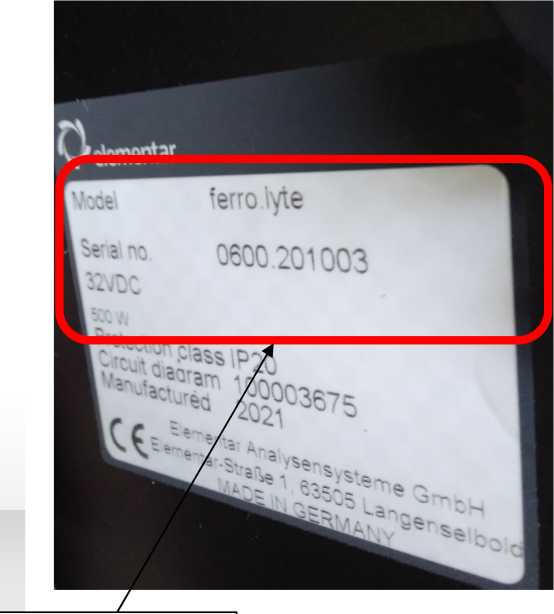

Место нанесения заводского номера
Рисунок 1 - Общий вид спектрометров и место нанесения заводского номера
Спектрометры оснащены встроенным программным обеспечением (далее - ПО), позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» по Р 50.2.077-2014.
Идентификационные данные ПО спектрометров приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | lyticOS |
| Номер версии (идентификационный номер) ПО | не ниже 1.19.0.0 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Спектральный диапазон, нм | от 149 до 611 |
| Диапазон измерений массовой доли элементов, % | от 0,0005 до 50,0 |
| Предел допускаемого относительного среднего квадратического отклонения результатов измерений выходного сигнала, %, в поддиапазонах измерений: - от 0,0005 до 0,01 включ., % | 8 |
| - св. 0,01 до 0,1 включ., % | 6 |
| - св. 0,1 до 1,0 включ., % | 4 |
| - св. 1,0 до 50,0, % | 2 |
| Чувствительность, мкВ^нм/%, не менее1) | 250 000 |
| 1) Значение нормировано для Mn с массовой долей от 0,15 до 1,5 %. | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания от сети электропитания: - напряжение переменного тока, В - частота переменного тока, Гц от встроенного блока аккумуляторных батарей: - напряжение постоянного тока, В | от (100±10) до (240±24) 50/60 25,2 |
| Потребляемая мощность, В-А, не более | 800 |
| Габаритные размеры1), мм, не более: - высота - ширина - длина | 425 210 325 |
| Масса, кг, не более: - оптико-электронный блок - зонд | 16 2 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % | от +5 до +55 от 20 до 90 (без конденсации) |
| 1) Значения для оптико-электронного блока | |
наносится на титульный лист Руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Спектрометр оптико-эмиссионный портативный | ferro.lyte | 1 шт. |
| Тележка для транспортировки спектрометра | - | 1 шт.1) |
| Программное обеспечение (встроенное) | ПО | 1 шт. |
| Руководство по эксплуатации | РЭ | 1 экз. |
| Методика поверки | _ | 1 экз. |
| 1) по заказу | ||
приведены в документе:
- Спектрометры оптико-эмиссионные портативные ferro.lyte. Руководство по эксплуатации (раздел 3.5 «Принцип работы прибора»).
При использовании в сфере государственного регулирования обеспечения единства измерений спектрометры применяются в соответствии с аттестованными (стандартизованными) методиками (методами) измерений.
ГОСТ Р 8.735.0-2011 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в жидких и твердых веществах и материалах;
Техническая документация фирмы «Elementar Analysensysteme GmbH», Германия.
