| Номер в госреестре | 86960-22 |
| Наименование СИ | Машины координатно-измерительные |
| Обозначение типа СИ | ABERLINK |
| Изготовитель | Aberlink Ltd., Великобритания |
| Год регистрации | 2022 |
| Срок свидетельства | 04.10.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Машины координатно-измерительные ABERLINK (далее - КИМ) предназначены для измерений геометрических размеров деталей сложной формы с последующим определением отклонения формы и расположения поверхностей элементов деталей.
Принцип действия машин координатно-измерительных ABERLINK основан на поочередном измерении координат определенного числа точек поверхности детали и последующих расчетах линейных и угловых размеров, отклонений размера, формы и расположения в соответствующей системе координат.
Три направляющие КИМ образуют декартову базовую систему координат X, Y, Z, в которой перемещается контактный датчик. Перемещение по направляющим обеспечивается электродвигателями постоянного тока, питающимися от усилителя мощности двигателей сервомотора. Перемещения центра контактного датчика измеряются цифровыми измерительными системами высокой разрешающей способности и точности. КИМ оснащены неподвижным гранитным измерительным столом, установленным на стальной раме.
Машины координатно-измерительные ABERLINK выпускаются в двух модификациях: Extol и Horizon, отличающихся погрешностью, диапазонами измерений, конфигурациями измерительных головок и контактных датчиков.
КИМ модификации Extol могут быть оснащены контактными датчиками TP20 и TP200.
КИМ модификации Horizon могут быть оснащены измерительными головками MH20i и RTP20 с контактным датчиком TP20; PH10(T/M) с контактными датчиками TP20, TP200, SP25M; PH6M с контактным датчиком SP25M.
Измерения производятся в ручном и автоматическом (ЧПУ) режимах. В ручном режиме управления перемещение головки осуществляется при помощи пульта управления. В автоматическом режиме - с помощью программного обеспечения, установленного на компьютер, по заранее составленной программе.
Заводской номер КИМ методом печати в числовом формате указывается на маркировочной табличке, расположенной на боковой поверхности гранитного измерительного стола.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид КИМ представлен на рисунке 1, общий вид маркировочной таблички представлен на рисунке 2.
а)
б)
| ABERLINK |Щ
Coordinate Measuring Machine
Country of orinin UK
www.aberlink.com
Volts 240v
Amperes 2A
Frequency 50-60Hz
Extol 370
CNC 20039
Jijh 2021
Model Size Type Serial No Date

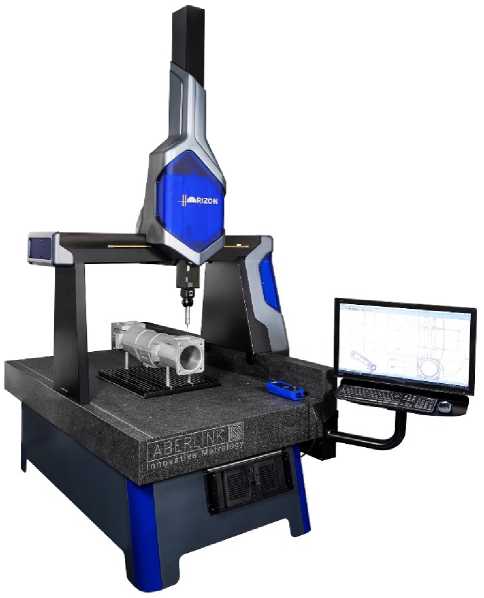

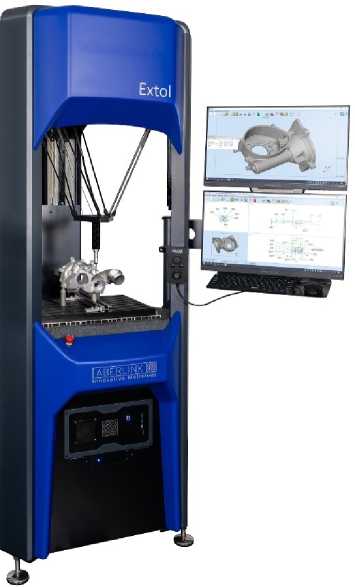

Рисунок 1 - Общий вид КИМ модификации Extol(a) и модификации Horizon(6)
Место расположения заводского номера
Рисунок 2 - Общий вид маркировочной таблички
В процессе эксплуатации, КИМ не предусматривает внешних механических или электронных регулировок. Опломбирование КИМ от несанкционированного доступа и нанесения знака утверждения типа не предусмотрено.
Для работы с КИМ используется метрологически значимое программное обеспечение (далее - ПО) «Aberlink 3D».
Вычислительные алгоритмы ПО расположены в заранее скомпилированных бинарных файлах и не могут быть модифицированы. ПО блокирует редактирование для пользователей и не позволяет удалять, создавать новые элементы или редактировать измеренные значения. Идентификационные данные ПО приведены в таблице 1.
Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют.
Главной защитой ПО является USB-ключ-заглушка HASP (программа, направленная на борьбу с нарушением авторских прав на компьютерное пиратство) использует 128-битное шифрование по алгоритму AES (симметричный алгоритм блочного шифрования информации), что позволяет предотвратить неавторизованное использование ПО.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.0772014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Aberlink 3D |
| Номер версии (идентификационный номер) ПО | не ниже 4.X.X |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики КИМ модификации Extol
| Модифи кация КИМ | Типоразмер КИМ | Диапазон измерений, мм | Пределы допускаемой абсолютной объемной погрешности МРЕе, мкм (L-длина в мм) | |
| По осям XY (диаметр) | По оси Z | Конфигурация измерительной системы | ||
| Датчик ТР20, ТР200 | ||||
| Extol | 370 | от 0 до 370 | от 0 до 270 | ±(2,6+L/250) |
| 520 | от 0 до 520 | от 0 до 300 | ||
Таблица 3 - Метрологические характеристики КИМ модификации Horizon
| Модифи кация КИМ | Типоразмер КИМ | Диапазон измерений, мм | Пределы допускаемой абсолютной объемной погрешности МРЕе, мкм (L-длина в мм) | ||||
| По оси X | По оси Y | По оси Z | Конфигу | эация измерительной системы | |||
| МН20, RTP20, РН10Т/М с датчиком ТР20 | РНЮТ/Мс датчиком ТР200 | РН6М, PHI ОМ с датчиком SP25M | |||||
| Horizon | 1000 | от 0 до 800 | от 0 до 1000 | от 0 до 600 | ±(l,9+L/250) | ±(l,8+L/250) | ±(l,75+L/250) |
| 1500 | от 0 до 800 | от 0 до 1500 | от 0 до 600 | ||||
| 2000 | от 0 до 800 | от 0 до 2000 | от 0 до 600 | ||||
Таблица 4 - Основные технические характеристики КИМ
| Модифи кация КИМ | Типоразмер КИМ | Габаритные размеры, мм, не более | Масса, кг, не более | Максимальная масса измеряемой детали, кг | ||
| Длина | Ширина | Высота | ||||
| Extol | 370 | 1000 | 1030 | 2000 | 180 | 200 |
| 520 | 1180 | 1320 | 2200 | 211 | 200 | |
| Horizon | 1000 | 1403 | 1530 | 2700 | 995 | 1000 |
| 1500 | 1403 | 2030 | 2700 | 1294 | 1000 | |
| 2000 | 1403 | 2530 | 2700 | 1944 | 1000 | |
Таблица 5 - Основные технические характеристики
| Наименование характеристики | Значение | |
| Модификация КИМ | Extol | Horizon |
| Температура окружающего воздуха, °С | от +15 до +25 | от +18 до +22 |
| Допускаемое изменение температуры, °С, не более, в течении: 1 ч 24 ч | 1,0 2,0 | 1,0 2,0 |
| Градиент температуры по объему, °С/м, не более | 1 | 1 |
| Относительная влажность воздуха, %, не более | 80 | 80 |
| Напряжение питания переменного тока, В | 220 ± 22 | 220 ± 22 |
| Частота переменного тока, Г ц | 50/60 | 50/60 |
наносится типографским способом на титульный лист руководства по эксплуатации.
Таблица 6 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Машина координатно-измерительная ABERLINK | _ | 1 шт. |
| Пульт управления | _ | 1 шт. |
| Шкаф управления | _ | 1 шт. |
| Калибровочная сфера | _ | 1 шт. |
| Приспособления для закрепления измеряемой детали* | _ | 1 компл. |
| Комплект сменных измерительных щупов* | _ | 1 компл. |
| Паспорт | _ | 1 экз. |
| Руководство по эксплуатации | _ | 1 экз. |
| Руководство пользователя ПО | _ | 1 экз. |
| Примечание:* - поставляется по дополнительному заказу | ||
- разделе 3 «Использование по назначению» «Машины координатно-измерительные ABERLINK модификации Extol. Руководство по эксплуатации»;
- разделе 3 «Использование по назначению» «Машины координатно-измерительные ABERLINK модификации Horizon. Руководство по эксплуатации»;
Государственная поверочная схема для средств измерений геометрических параметров поверхностей сложной формы, в том числе эвольвентных поверхностей и угла наклона линии зуба, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 6 апреля 2021 г. № 472;
Техническая документация «Aberlink Ltd.», Великобритания.
| Зарегистрировано поверок | 4 |
| Поверителей | 2 |
| Актуальность данных | 16.09.2024 |
