| Номер в госреестре | 86961-22 |
| Наименование СИ | Антенны логопериодические |
| Обозначение типа СИ | НЛПА-60 |
| Изготовитель | Закрытое акционерное общество Научно-производственный центр Фирма "НЕЛК" (ЗАО НПЦ Фирма "НЕЛК"), г. Москва |
| Год регистрации | 2022 |
| Срок свидетельства | 04.10.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Антенны логопериодические НЛПА-60 (далее по тексту - антенны) предназначены (совместно с измерительными приемными устройствами и генераторами) для измерения плотности потока мощности электромагнитного поля, обнаружения и измерения уровней электромагнитных сигналов СВЧ диапазона, а также параметров электромагнитной совместимости радиоэлектронных устройств.
Принцип действия антенн основан на преобразовании плотности потока энергии электромагнитного поля в соответствующую ей высокочастотную мощность в тракте. Для измерений характеристик электромагнитных полей антенны подключаются к входу анализатора спектра, измерительного приёмника, измерителя мощности или иного приёмного измерительного устройства. Для создания электромагнитных полей антенны подключаются к генераторам сигналов или иным источникам сигналов.
Конструктивно антенны представляют собой логопериодическую решетку диполей с переменнофазным питанием, возбуждаемую двухпроводной линией. Двухпроводная линия запитывается коаксиальным кабелем через коаксиальный разъем типа N-розетка с волновым сопротивлением 50 Ом. Система вибраторов, длины которых изменяются по логарифмическому закону, формирует частотно-независимую диаграмму направленности с максимумом на оси антенны в направлении уменьшения длин вибраторов. Для повышения чувствительности логопериодическая часть имеет V-образную форму. Поляризация антенны линейная.
Конструкция антенн предусматривает возможность крепления на специализированное крепежное устройство.
Заводской номер, идентифицирующий каждый экземпляр антенны, указывается на информационной наклейке на кронштейне крепления антенны к штативу в формате цифрового обозначения.

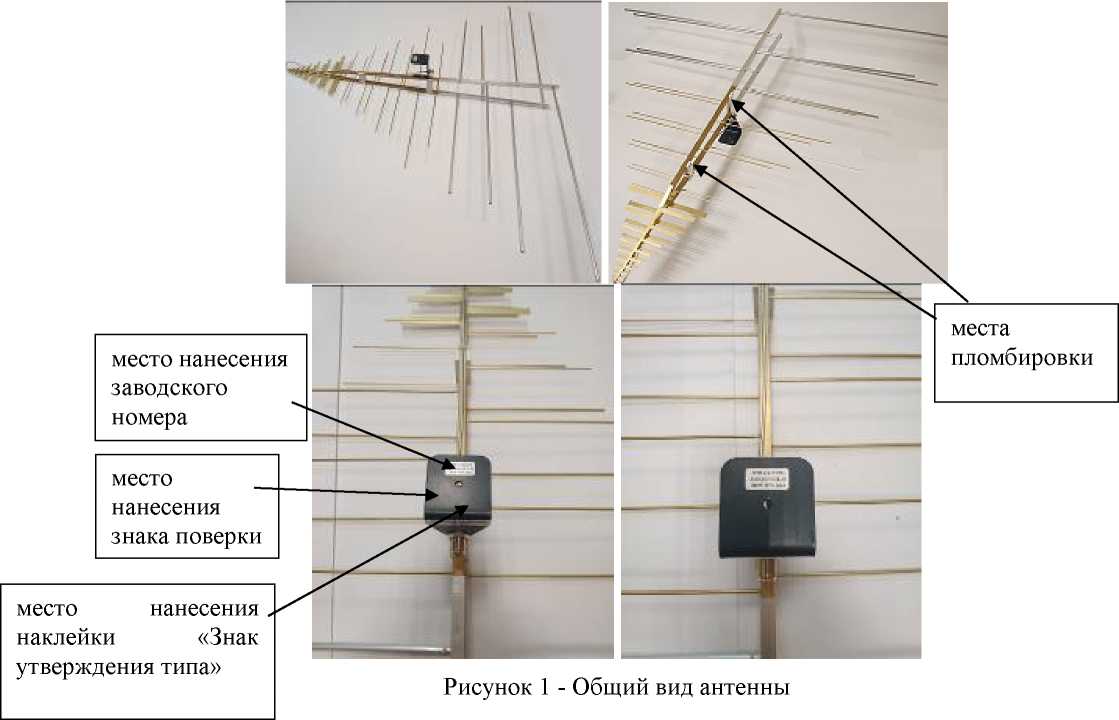

Общий вид антенны, мест нанесения наклейки «Знак утверждения типа», знака поверки, заводского номера и пломбировки представлены на рисунке 1.
Пломбирование предусмотрено в виде наклейки производителя на боковых винтах, скрепляющих корпус антенны.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон рабочих частот, МГ ц | от 100 до 6000 |
| КСВН входа, не более | 3,2 |
| Коэффициент калибровки (Кк) в диапазоне рабочих частот, дБ(1/м) | от 7,0 до 43,0 |
| Кк на частоте 100 МГц, дБ(1/м), не более | 15,0 |
| Кк на частоте 300 МГц, дБ(1/м), не более | 20,0 |
| Кк на частоте 1000 МГц, дБ(1/м), не более | 30,0 |
| Кк на частоте 3000 МГц, дБ(1/м), не более | 34,0 |
| Пределы допускаемой погрешности Кк, дБ | ±2,0 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры (длинахширинахвысота), мм, не более | 970x1330x135 |
| Масса, кг, не более | 3,0 |
| Средняя наработка на отказ, ч, не менее | 20000 |
| Рабочие условия эксплуатации: температура окружающего воздуха, °С относительная влажность воздуха при температуре до +25 °С, %, не более атмосферное давление, кПа | от +15 до +25 80 от 84,0 до 106,0 |
наносится на устройство крепления антенны к штативу в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Антенна логопериодическая НЛПА-60 | ЛИБЮ.464651.006 | 1 шт. |
| Транспортная тара | - | 1 шт. |
| Формуляр | ЛИБЮ.464651.006ФО | 1 шт. |
| Руководство по эксплуатации | ЛИБЮ.464651.006РЭ | 1 шт. |
приведены в разделе 2 «Использование по назначению» документа ЛИБЮ.464651.006РЭ «Антенна логопериодическая НЛПА-60. Руководство по эксплуатации».
ГОСТ 13317-89 «Элементы соединений СВЧ трактов радиоизмерительных приборов. Присоединительные размеры»;
ГОСТ 8.805-2012 «ГСИ. Государственная поверочная схема для средств измерений напряженности электрического поля в диапазоне частот от 0,0003 до 2500 МГц»;
ГОСТ Р 8.574-2000 «ГСИ. Государственная поверочная схема для средств измерений плотности потока энергии электромагнитного в диапазоне частот от 0,3 до 178,4 ГГц»;
ЛИБЮ.464651.006ТУ «Антенна логопериодическая НЛПА-60. Технические условия».
| Зарегистрировано поверок | 49 |
| Поверителей | 8 |
| Актуальность данных | 21.11.2024 |
