| Номер в госреестре | 86962-22 |
| Наименование СИ | Весы платформенные стационарные |
| Обозначение типа СИ | ВПС |
| Изготовитель | Общество с ограниченной ответственностью "Акрон-Металл Ресурс" (ООО "Акрон-Металл Ресурс "), Самарская область, г. Тольятти |
| Год регистрации | 2022 |
| Срок свидетельства | 04.10.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Весы платформенные стационарные ВПС (далее - весы) предназначены для статических измерений массы взвешиваемых грузов.
Принцип действия весов основан на преобразовании деформации упругих элементов весоизмерительных тензорезисторных датчиков (далее - датчиков), возникающей под действием силы тяжести объекта измерений, в аналоговый сигнал, изменяющийся пропорционально массе. Далее сигнал поступает в электронный весоизмерительный прибор, где обрабатывается, и измеренное значение массы выводится на дисплей весоизмерительного прибора.
Весы состоят из грузоприемного устройства (далее - ГПУ) с датчиками и весоизмерительного прибора (индикатор по п. Т.2.2.2 ГОСТ OIML R 76-1—2011).
В весах устанавливаются:
- датчики весоизмерительные тензорезисторные Single shear beam, серии H8C, производства фирмы «Zhonghang Electronic Measuring Instruments Co.,LTD (ZEMIC)», КНР, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - регистрационный номер) 55371-19;
- датчики весоизмерительные тензорезисторные Bend Beam, модификации L6F, производства фирмы «Zhonghang Electronic Measuring Instruments Co.,LTD (ZEMIC)», КНР, регистрационный номер 55198-19;
- датчики весоизмерительные тензорезисторные SB, SQ, HSX, IL, U, AM, XSB, моди -фикации SQBY, производства фирмы «Keli Sensing Technology (Ningbo) Co., Ltd.», Китай, регистрационный номер 77382-20;
В качестве индикаторов в весах используются:
- приборы весоизмерительные ТИТАН, модификации ТИТАН 12, производства Shanghai Yaohua Weighing System Co., Ltd, Китай, регистрационный номер 83635-21;
- приборы весоизмерительные С1600А,производства Фирма «CAS Corporation», Республика Корея, регистрационный номер 68370-17;
- приборы весоизмерительные МИ, модификации МИ ВДА/12Я, производства (ООО «МИДЛиК»), регистрационный номер 61378-15.
Управление весами осуществляется с помощью функциональной клавиатуры индикатора.
В весах используются интерфейсы: RS232, RS422/485, USB, WiFi, Ethernet/IP.
Весы выпускаются однодиапазонными в следующих модификациях, которые отличаются друг от друга значениями максимальной нагрузки, поверочного интервала: ВПС-150-50; ВПС-300-100; ВПС-600-200; ВПС-1000-500; ВПС-1500-500; ВПС-2000-1000; ВПС-3000-1000; ВПС-4000-2000; ВПС-5000-2000; ВПС-6000-2000.
В весах предусмотрены следующие устройства и функции по ГОСТ OIML R 76-1-2011:
- полуавтоматическое устройство установки на нуль (п. Т.2.7.2.2);
- устройство первоначальной установки на нуль (п. Т.2.7.2.4);
- устройство слежения за нулем (п. Т.2.7.3);
- устройство выборки массы тары (п.Т.2.7.4).
На ГПУ весов прикрепляется маркировочная табличка, содержащая следующую информацию:
- наименование или товарный знак предприятия-изготовителя;
- условное обозначение весов;
- класс точности по ГОСТ OIML R 76-1-2011;
- значение максимальной нагрузки (Max);
- значение минимальной нагрузки (Min);
- значения поверочного интервала (е);
- значение действительной цены деления (d);
- знак утверждения типа средств измерений;
- диапазон рабочих температур;
- год изготовления;
- заводской номер в числовом формате, нанесенный типографским способом.
Весы при заказе имеют обозначения вида:
ВПС-Т-Е,
Где ВПС - обозначение типа весов;
Т - максимальная нагрузка, кг:
150, 300, 600,1000, 1500, 2000, 3000, 4000, 5000, 6000;
Е - значение (е), г:
50, 100, 200, 500, 1000, 2000.
Общий вид весов представлен на рисунке 1, приборов весоизмерительных на рисунке 2. Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки представлены на рисунке 3.

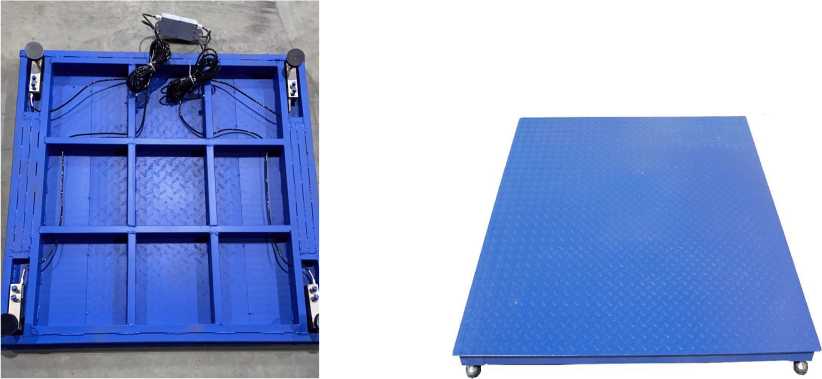

Рисунок 1 - Общий вид весов
ТИТАН 12
МИ ВДА/12Я

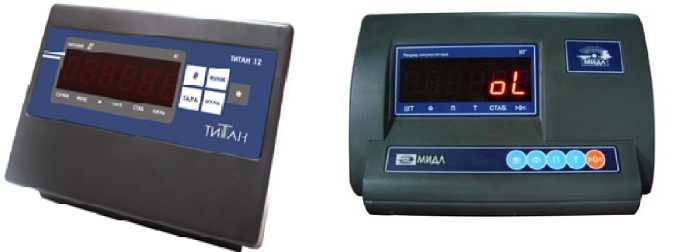

Рисунок 2 - Общий вид индикаторов
CI600A
ТИТАН 12 МИ ВДА/12Я
Пломба, место нанесения знака поверки
Пломба , место нанесения знака поверки CI600A
Рисунок 3 - Схема пломбировки приборов обозначение мест нанесения знака поверки
Программное обеспечение (ПО) приборов является встроенным, что соответствует требованиям ГОСТ OIML R 76-1-2011 (п. 5.5 «Дополнительные требования к электронным устройствам с Программным обеспечением») в части устройств с встроенным ПО.
Доступ к изменению метрологически значимых параметров осуществляется только в сервисном режиме работы, вход в который защищен паролем. Для контроля изменений законодательно контролируемых параметров предусмотрен несбрасываемый счетчик.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя и обеспечена также пломбируемым переключателем, защитной пломбой (наклейкой), которая находится на корпусе прибора. Защитная пломба ограничивает доступ к переключателю юстировки, при этом ПО не может быть модифицировано без нарушения защитной пломбы и невозможностью изменения ПО без применения специализированного оборудования производителя. ПО заложено в микроконтроллерах приборов в процессе производства. Идентификационные данные метрологически значимой части ПО могут быть выведены либо на экран монитора ПК в главном окне программы, либо на дисплей прибора.
Идентификационным признаком ПО служит номер версии, который отображается на дисплее при включении или по запросу через меню прибора.
Нормирование метрологических характеристик проведено с учетом применения ПО.
Конструкция приборов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1- Идентификационные данные ПО___________________________________________
| Идентификационные данные (признаки) | Значение для модификации прибора | ||
| ТИТАН 12 | МИ ВДА/2Я | CI600A | |
| Идентификационное наименование ПО | - | ||
| Номер версии (идентификационный номер) ПО | V1.x | U2.01 | 1.XX |
| Цифровой идентификатор ПО | - | ||
| где х, Х принимает значения от 0 до 9 и не относится к метрологически значимой части ПО * - Данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования | |||
Класс точности по ГОСТ OIML R 76-1-2011 ................................................................. средний (III).
Значения (Мах), (Min), (d), (е), в соответствующих интервалах нагрузки (m), пределов допускаемой погрешности (mpe) и числа поверочных интервалов (n) при поверке приведены в таблице 2.
Таблица 2 - Метрологические характеристики
| Обозначение модификаций весов | Max, кг | Min, кг | d = е, г | m, кг | mpe, г | n |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| ВПС-150-50 | 150 | 1 | 50 | от 1 до 25 включ. | ±25 | 3000 |
| св. 25 до100 включ. | ±50 | |||||
| св.100 до 150 включ. | ±75 | |||||
| ВПС-300-100 | 300 | 2 | 100 | от 2 до 50 включ. | ±50 | 3000 |
| св. 50 до200 включ. | ±100 | |||||
| св.200 до 300 включ. | ±150 | |||||
| ВПС-600-200 | 600 | 4 | 200 | от 4 до 100 включ. | ±100 | 3000 |
| св. 100 до 400 включ. | ±200 | |||||
| св.400 до 600 включ. | ±300 |
Продолжение таблицы 2
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| ВПС-1000-500 | 1000 | 10 | 500 | от 10 до 250 включ. | ±250 | 2000 |
| св. 250 до1000 включ. | ±500 | |||||
| ВПС-1500-500 | 1500 | 10 | 500 | от 10 до 250 включ. | ±250 | 3000 |
| св. 250 до1000 включ. | ±500 | |||||
| св.1000 до 1500 включ. | ±750 | |||||
| ВПС -2000-1000 | 2000 | 20 | 1000 | от 20 до 500 включ. | ±500 | 2000 |
| св. 500 до 2000 включ. | ±1000 | |||||
| ВПС-3000-1000 | 3000 | 20 | 1000 | от 20 до 500 включ. | ±500 | 3000 |
| св. 500 до 2000 включ. | ±1000 | |||||
| св.2000 до 3000 включ. | ±1500 | |||||
| ВПС-4000-2000 | 4000 | 40 | 2000 | от 40 до 1000 включ. | ±1000 | 2000 |
| св. 1000 до 4000 включ. | ±2000 | |||||
| ВПС-5000-2000 | 5000 | 40 | 2000 | от 40 до 1000 включ. | ±1000 | 2500 |
| св. 1000 до 4000 включ. | ±2000 | |||||
| св. 4000 до 5000 включ. | ±3000 | |||||
| ВП-6000-2000 | 6000 | 40 | 2000 | от 40 до 1000 включ. | ±1000 | 3000 |
| св. 1000 до 4000 включ. | ±2000 | |||||
| св.4000 до 6000 включ. | ±3000 |
Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемой погрешности при поверке (mpe).
Пределы допускаемой погрешности после выборки массы тары соответствуют пределам допускаемой погрешности для массы нетто.
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение |
| Пределы допускаемой погрешности устройства установки на нуль | ±0,25е |
| Диапазон установки на нуль (суммарный) устройств установки нуля и слежения за нулём, % от Мах, не более | 4 |
| Диапазон первоначальной установки нуля, % от Мах, не более | 20 |
| Показания индикации массы, кг, не более | Мах +9е |
| Диапазон выборки массы тары (Т-), % от Мах | от 0 до 100 |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Диапазон рабочей температуры индикаторов (п. 3.9.2.2 ГОСТ OIML R 76-1-2011), °С | от -10 до +40 |
| Особый диапазон рабочих температур, °С, для ГПУ с датчиками: - Н8С - SQBY - L6F | от -30 до +40 от -40 до +40 от -10 до +40 |
| Параметры электрического питания от сети переменного тока: - напряжение, В - частота, Г ц | от 195,5 до 253 от 49 до 51 |
Продолжение таблицы 4
| 1 | 2 |
| Потребляемая мощность, В-A, не более | 500 |
| Время установления показаний, с, не более | 3 |
| Габаритные размеры ГПУ, мм, не более: - длина - ширина - высота | от 250 до 3000 от 250 до 3000 от 30 до 50 |
| Масса ГПУ, кг, не более | 300 |
| Вероятность безотказной работы за 2000 ч, не менее | 0,92 |
| Средний срок службы, лет | 10 |
наносится на титульный лист руководства по эксплуатации в левом верхнем углу типографским способом и на фирменную маркировочную наклейку, закрепленную на боковой стороне ГПУ и на корпусе индикатора, графическим способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Весы платформенные стационарные | ВПС | 1 комп. |
| Руководство по эксплуатации | ВПС.00.002. РЭ | 1 экз. |
| Паспорт | ВПС.00.002. ПС | 1 экз. |
приведены в руководстве по эксплуатации «ВПС.00.002. РЭ» (раздел 1 «Назначение»).
Приказ Росстандарта от 4 июля 2022 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»;
ГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Часть 1.
Метрологические и технические требования. Испытания;
ТУ 28.29.31-002-40971529-2021 Весы платформенные стационарные ВПС.
Технические условия.
| Зарегистрировано поверок | 326 |
| Поверителей | 13 |
| Актуальность данных | 21.11.2024 |
