Преобразователи скорости и направления воздушного потока ультразвуковые uSonic, 86964-22

Преобразователи скорости и направления воздушного потока ультразвуковые uSonic (далее - преобразователь uSonic) предназначены для автоматических измерений скорости и направления воздушного потока.
Карточка СИ
Номер в госреестре 86964-22
Наименование СИ Преобразователи скорости и направления воздушного потока ультразвуковые
Обозначение типа СИ uSonic
Изготовитель METEK Meteorologische Messtechnik GmbH, Германия
Год регистрации 2022
Срок свидетельства 04.10.2027
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Преобразователи скорости и направления воздушного потока ультразвуковые uSonic (далее - преобразователь uSonic) предназначены для автоматических измерений скорости и направления воздушного потока.

Описание

Принцип действия преобразователей uSonic основан на определении времени прохождения ультразвуковых сигналов между парами пьезоэлектрических преобразователей (излучатель-приемник).

Преобразователи uSonic имеют 3 модификации:

- модификация uSonic-2 Heavy Duty;

- модификация uSonic-3 Omni;

- модификация uSonic-3 Cage MP (Multi-Path).

Конструктивно преобразователи uSonic изготовлены из нержавеющей стали, в корпусе которого размещены плата управления с микропроцессором. На верхней площадке корпуса закреплены равноудаленные друг от друга пьезоэлектрические преобразователи. В зависимости от модификации:

- преобразователь uSonic, модификации uSonic-2 Heavy Duty имеет две пары чувствительных элементов, расположенных в горизонтальной плоскости.

- преобразователи uSonic, модификация uSonic-3 Omni и uSonic-3 Cage MP (Multi-Path) имеют три пары чувствительных элементов, расположенных по вертикали. Преобразователи uSonic, модификация uSonic-3 Omni, uSonic-3 Cage MP (Multi-Path) дополнительно измеряют вертикальную составляющую скорости воздушного потока.

Модификации отличаются схемой расположения чувствительных элементов и метрологическими характеристиками.

Время прохождения ультразвуковых сигналов измеряется в обоих направлениях для каждой пары (излучатель-приемник) пьезоэлектрических преобразователей. Используя измеренные значения микропроцессор по алгоритму «METEK Meteorologische Messtechnik GmbH» рассчитывает скорость и направление воздушного потока в горизонтальной плоскости для всех модификаций, а также модуль вертикальной скорости в модификациях uSonic-3 Omni, uSonic-3 Cage MP (Multi-Path). В преобразователях uSonic осуществляется подогрев, который включается автоматически при температуре ниже 4 oC.

Передача и отображение данных производится через ПК с терминальной программой.

Общий вид преобразователя uSonic-2 Heavy Duty, uSonic-3 Omni, uSonic-3 Cage MP (Multi-Path). представлен на рисунках 1, 2, 3. Пломбирование преобразователей uSonic-2 Heavy Duty, uSonic-3 Omni, uSonic-3 Cage MP (Multi-Path) от несанкционированного доступа не предусмотрено. Знак поверки наносится на свидетельство о поверке в случае его оформления и/или в формуляр. Заводской номер Заводской номер в виде цифрерного обозначения, состоящего из 10 арабских цифр, наносится на корпус преобразователя uSonic в виде наклейки

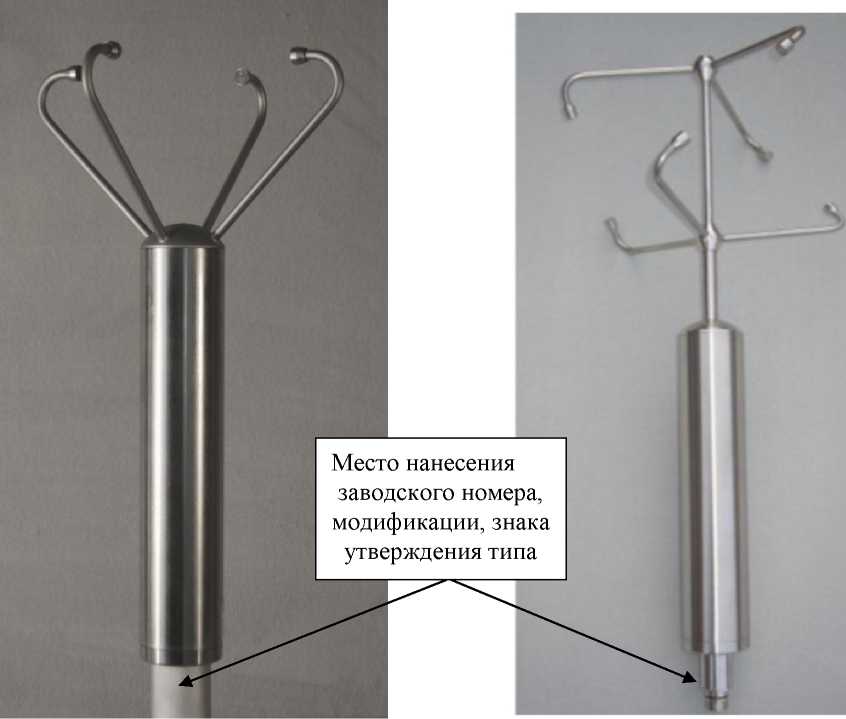

Рисунок 1 - Общий вид модификации uSonic-2 Heavy Duty

Рисунок 2 - Общий вид модификации uSonic-3 Omni

Место нанесения

заводского номера, модификации, знака утверждения типа

Рисунок 3 - Общий вид модификации uSonic-3 Cage MP (Multi-Path)

Программное обеспечение

Преобразователи uSonic имеют встроенное программное обеспечение (далее - ПО) «uSonicConfig», которое обеспечивает работу преобразователя, отображение и архивирование результатов измерений, проверку состояния и настройку преобразователя uSonic. ПО «uSonicConfig» является полностью метрологически значимым.

Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

uSonicConfig

Номер версии (идентификационный номер) ПО

не ниже 1.0

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений скорости воздушного потока, м/с

-горизонтальной составляющей

-модуля вертикальной составляющей

Модификация

uSonic-2

Heavy Duty

uSonic-3 Omni

uSonic-3 Cage MP (Multi-Path)

от 0,2 до 60

от 0,2 до 60

от 0,2 до 40

-

от 0,2 до 60

от 0,2 до 60

Пределы допускаемой погрешности измерений скорости воздушного потока, м/с

- абсолютной в диапазоне от 0,2 до 7 м/с, м/с

- относительной в диапазоне св. 7 м/с, %

±0,2 ±2

Диапазон измерений направления воздушного потока

от 0° до 360°

Пределы допускаемой абсолютной погрешности измерений направления воздушного потока

±1°

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Электрическое питание от источника постоянного тока:

-напряжение, В

110/220 ±10%

Потребляемая мощность, Вт, не более

150

Габаритные размеры, мм, не более:

uSonic-2 Heavy Duty:

-высота

-диаметр

uSonic-3 Omni, uSonic-3 Cage MP (Multi-Path)

-высота;

-диаметр

505

295

680

330

Масса, кг, не более: uSonic-2 Heavy Duty uSonic-3 Omni uSonic-3 Cage MP (Multi-Path)

2,9

2,9

3,4

Условия эксплуатации:

-температура воздуха, °C

-относительная влажность воздуха, %

-атмосферное давление, гПа

от -40 до +70 от 5 до 100 от 600 до 1100

Средняя наработка до отказа, ч, не менее

10000

Средний срок службы, лет

10

Знак утверждения типа

наносится на титульный лист формуляра типографским методом и на корпус преобразователей в виде наклейки.

Комплектность

Таблица 4 - Комплектность преобразователей uSonic

Наименование

Обозначение

Количество

Преобразователь

uSonic

1 шт.

Формуляр

1 экз.

Сведения о методах измерений

приведены в формуляре в разделе «Основные технические данные».

Нормативные документы

Государственная поверочная схема для средств измерений скорости воздушного потока, утвержденная приказом Росстандарта от 25 ноября 2019 г. № 2815;

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;

Стандарт предприятия «Преобразователи скорости и направления воздушного потока ультразвуковые uSonic».

Зарегистрировано поверок 29
Поверителей 1
Актуальность данных 06.12.2024
