| Номер в госреестре | 86966-22 |
| Наименование СИ | Машины координатные измерительные |
| Обозначение типа СИ | DEA Global |
| Изготовитель | Hexagon Metrology S.p.A, Италия |
| Год регистрации | 2022 |
| Срок свидетельства | 04.10.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Машины координатные измерительные DEA GLOBAL (далее - КИМ) являются стационарными машинами и предназначены для измерений геометрических размеров деталей сложной формы с последующим определением отклонения формы и расположения поверхностей элементов деталей.
Принцип действия КИМ основан на поочередном измерении координат определенного числа точек поверхности детали и последующих расчетах линейных и угловых размеров, отклонений размера, формы и расположения в соответствующей системе координат.
Конструкция машин портальная, с неподвижным гранитным измерительным столом и боковым приводом портала, перемещающимся на воздушных подшипниках. Три направляющие КИМ образуют декартову базовую систему координат X,Y,Z, в которой расположена трехмерная измерительная головка HH-A или HH-AS со сменными контактными (HP-T,HP-TM, HP-THD, HP-TMe, HP-THDe, TP200, HP-S-X1S, HP-S-X1H, HP-S-X5, SP25M) датчиками или измерительная головка HP-S с не сменными датчиками (X1C, X3, X3C, X5, X5HD)
Измерения производятся в ручном и автоматическом режимах. Ручной режим управления КИМ осуществляется с клавиатуры компьютера или при помощи пульта управления, переключающегося на замедленный ход. Автоматический режим реализуется от компьютерной станции по заранее составленной программе.
КИМ выпускаются в нескольких модификациях GLOBAL MICRA, GLOBAL CLASSIC, GLOBAL PERFORMANCE, GLOBAL ADVANTAGE, GLOBAL S GREEN, GLOBAL S BLUE, GLOBAL S CHROME и GLOBAL LITE, в каждом из которых несколько типоразмеров различающихся техническими и метрологическими характеристиками.
Опломбирование от несанкционированного доступа не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид. КИМ GLOBAL CLASSIC, GLOBAL PERFORMANCE, GLOBAL ADVANTAGE представлен на рисунке 1.в (маркировка с названием модификации нанесена на правой части портала); КИМ GLOBAL S GREEN, GLOBAL S BLUE, GLOBAL S CHROME представлен на рисунке 1.а (отличие в цвете квадратиков на правой стороне портала); КИМ GLOBAL LITE представлен на рисунке 1.б.; КИМ GLOBAL MICRA представлен на рисунке 1.г.
Общий вид маркировочной таблички представлен на рисунке 2
Лист № 2
Всего листов 31
г)

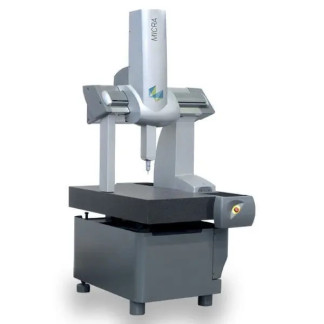

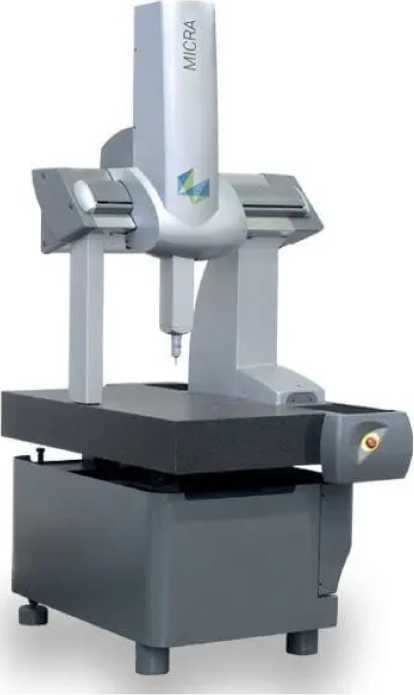

Рисунок 1 -Общий вид КИМ

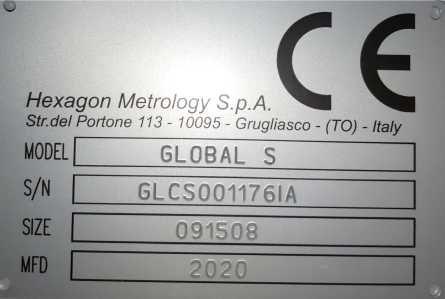

Рисунок 2 - Общий вид маркировочной таблички
КИМ оснащены программным обеспечением (далее - ПО) PC-DMIS, QUINDOS или Curve Analyzer осуществляющим измерительные функции, функции расчета параметров и функции управления.
Идентификационные данные ПО приведены в таблице 1.
Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют.
Главной защитой ПО является ключ-заглушка. HASP (программа, направленная на борьбу с нарушением авторских прав на компьютерное пиратство) использует 128-битное шифрование по алгоритму AES (симметричный алгоритм блочного шифрования информации), что позволяет предотвратить неавторизованное использование ПО.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1- Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | ||
| Идентификационное наименование ПО | PC-DMIS | QUINDOS | Curve Analyzer |
| Номер версии (идентификационный номер) ПО | v.20xx и выше | v.7.xx и выше | v.3.xx и выше |
| Цифровой идентификатор ПО | - | ||
Основные метрологические и технические характеристики КИМ представлены в таблицах 2-4.
Таблица 2 - Основные метрологические характеристики КИМ DEA GLOBAL
| Наименование характеристики | CLASSIC | ||||
| 05.05.05 | 05.07.05 | 07.07.05 | 07.10.05 | 07.10.07 | |
| Диапазон измерений, мм по оси X по оси Y по оси Z | от Одо500 | от Одо500 | от Одо700 | от Одо700 | от Одо700 |
| ог0до500 | ог0до700 | ог0до700 | ог0до1000 | огОдо 1000 | |
| ог0до500 | ог0до500 | ог0до500 | ог0до500 | ог0до700 | |
| Пределы допускаемой абсолютной объемной погрешности с измерительными головками (где L- измеряемая длина, мм), мкм - НН-А, НН-AS, РН10, PH10MQ с контактными датчиками HP-S-X1S, HP-S-X1H, SP25M; HP-S-X1C | ±(l,9±L/300)(1) / ±(2,l±L/222)(2) | ±(l,9±L/300)(1) / ±(2,l±L/250)(2) | |||
| - НН-А, НН-AS, РН10, PH10MQ с контактными датчиками НР-Т, НР-ТМ, HP-THD, НР-ТМе, HP-THDe, ТР20, ТР200 | ±(2,3±L/300)(1) / ±(2,4±L/222)(2) | ±(2,3±L/300)(1) / ±(2,4±L/250)(2) | |||
| Пределы допускаемой абсолютной погрешности контактных измерительных головок, мкм - НН-А, НН-AS, РН10, PH10MQ с контактными датчиками HP-S-X1S, HP-S-X1H, SP25M; HP-S-X1C | ±1,9 | ±1,9 | |||
| - НН-А, НН-AS, PH10,PH10MQ с контактными датчиками НР-Т, НР-ТМ, HP-THD, НР-ТМе, HP-THDe, ТР20, ТР200 | ±2,3 | ±2,3 | |||
| Пределы допускаемой абсолютной погрешности сканирования контактных измерительных головок, мкм / время сканирования, с - НН-А, НН-AS, РН10, PH10MQ с контактными датчиками HP-S-X1S, HP-S-X1H, SP25M; HP-S-X1C | ±3,5/68 | ||||
Примечание: 9) - при температуре окружающего воздуха от плюс 18 до плюс 22 °C и относительной влажности воздуха не более 90%
- при температуре окружающего воздуха от плюс 16 до плюс 26 °C и относительной влажности воздуха не более 90%
| Наименование характеристики | CLASSIC | ||
| 09.12.08 | 09.15.08 | 09.20.08 | |
| Диапазон измерений, мм по оси X по оси Y по оси Z | от Одо900 | от Одо900 | от Одо900 |
| от Одо 1200 | от Одо 1500 | ог0до2000 | |
| ог0до800 | ог0до800 | ог0до800 | |
| Пределы допускаемой абсолютной объемной погрешности с измерительными головками (где L- измеряемая длина, мм), мкм - НН-А, НН-AS, РН10, PH10MQ с контактными датчиками HP-S-XIS, HP-S-X1H, SP25M; HP-S-X1C | ±(2,2±L/300)(1)/ ±(2,5±L/250)(2) | ||
| - НН-А, НН-AS, РН10, PH10MQ с контактными датчиками НР-Т, НР-ТМ, HP-THD, НР-ТМе, HP-THDe, ТР20,ТР200 | ±(2,7±L/300)(1)/ ±(2,8±L/250)(2) | ||
| Пределы допускаемой абсолютной погрешности контактных измерительных головок, мкм - НН-А, НН-AS, РН10, PH10MQ с контактными датчиками HP-S- XIS, HP-S-X1H, SP25M; HP-S-X1C | ±2,2 | ||
| - НН-А, НН-AS, РН10, PH10MQ с контактными датчиками НР-Т, НР-ТМ, HP-THD, НР-ТМе, HP-THDe, ТР20, ТР200 | ±2,7 | ||
| Пределы допускаемой абсолютной погрешности сканирования контактных измерительных головок, мкм / время сканирования, с НН-А, НН-AS, РН10, PH10MQ с контактными датчиками HP-S-XIS, HP-S-X1H, SP25M; HP-S-X1C | ±3,9/68 | ||
Примечание: - при температуре окружающего воздуха от плюс 18 до плюс 22 °C и относительной влажности воздуха не более 90%
- при температуре окружающего воздуха от плюс 16 до плюс 26 °C и относительной влажности воздуха не более 90%
| Наименование характеристики | РЕ] | RFORMANCE | |||
| 05.05.05 | 05.07.05 | 07.07.05 | 07.10.05 | 07.10.07 | |
| Диапазон измерений, мм по оси X по оси Y по оси Z | от Одо500 | от Одо500 | от Одо700 | от Одо700 | or Одо700 |
| ог0до500 | ог0до700 | ог0до700 | ог0до1000 | огОдо 1000 | |
| ог0до500 | ог0до500 | ог0до500 | ог0до500 | ог0до700 | |
| Пределы допускаемой абсолютной объемной погрешности с измерительными головками (где L- измеряемая длина, мм), мкм - НН-А, НН-AS, РН10, PH10MQ с контактными датчиками HP-S-X1S, HP-S-X1H, SP25M; HP-S-X3C | ±(1,5+L/33 3)(1) / ±(l,7±L/222)(2) | ±(1,5±L/333)(1) / ±(l,7±L/250)(2) | |||
| - НН-А, НН-AS, РН10, PH10MQ с контактным датчиком ТР200, НР-THD, HP-THDe | ±(1,7±L/333)(1) / ±(l,9±L/222)(2) | ±(1,7±L/333)(1) / ±(l,9±L/250)(2) | |||
| - НН-А, НН-AS, РН10, PH10MQ с контактными датчиками НР-Т, НР-ТМ, НР-ТМе, ТР20 | ±(1,9±L/333)(1) / ±(2,2±L/222)(2) | ±(1,9±L/333)(1) / ±(2,2±L/250)(2) | |||
| Пределы допускаемой абсолютной погрешности контактных измерительных головок, мкм - НН-А, НН-AS, РН10, PH10MQ с контактными датчиками HP-S-X1S, HP-S-X1H, SP25M; HP-S-X3C | ±1,6 | ±1,6 | |||
| - НН-А, НН-AS, РН10, PH10MQ с контактными датчиками НР-Т, НР-ТМ, НР-ТМе,ТР20 | ±2,0 | ±2,0 | |||
| - НН-А, НН-AS, РН10, PH10MQ с контактным датчиком ТР200, НР-THD, HP-THDe | ±1,9 | ±1,9 | |||
| Пределы допускаемой абсолютной погрешности сканирования контактных измерительных головок, мкм / время сканирования, с - НН-А, НН-AS, РН10, PH10MQ с контактными датчиками HP-S-X1S, HP-S-X1H, SP25M; HP-S-X3C | ±2,9/45 | ||||
Примечание: - при температуре окружающего воздуха от плюс 18 до плюс 22 °C и относительной влажности воздуха не более 90%
- при температуре окружающего воздуха от плюс 16 до плюс 26 °C и относительной влажности воздуха не более 90%
| Наименование характеристики | PERFORMANCE | ||
| 09.12.08 | 09.15.08 | 09.20.08 | |
| Диапазон измерений, мм по оси X по оси Y по оси Z | от Одо900 | от Одо900 | or Одо900 |
| от Одо 1200 | от Одо 1500 | ог0до2000 | |
| ог0до800 | ог0до800 | ог0до800 | |
| Пределы допускаемой абсолютной объемной погрешности с измерительными головками (где L- измеряемая длина, мм), мкм - НН-А, НН-AS, РН10, PH10MQ с контактными датчиками HP-S-XIS, HP-S-X1H, SP25M; HP-S-X3C | ±(1,8±L/333)(1)/ ±(2,l±L/250)(2) | ||
| - НН-А, НН-AS, РН10, PH10MQ с контактными датчиками НР-Т, НР-ТМ, НР-ТМе, ТР20 | ±(2,1±L/333)(1)/ ±(2,4±L/250)(2) | ||
| - НН-А, НН-AS, РН10, PH10MQ с контактным датчиком ТР200 HP-THD, HP-THDe | ±(1,9±L/333)(1)/ ±(2,l±L/250)(2) | ||
| Пределы допускаемой абсолютной погрешности контактных измерительных головок, мкм - НН-А, НН-AS, РН10, PH10MQ с контактными датчиками HP-S- XIS, HP-S-X1H, SP25M; HP-S-X3C | ±1,8 | ||
| - НН-А, НН-AS, PH10,PH10MQ с контактными датчиками НР-Т, НР-ТМ, НР-ТМе, ТР20 | ±2,0 | ||
| - НН-А, НН-AS, РН10, PH10MQ с контактным датчиком ТР200, HP-THD, HP-THDe | ±1,9 | ||
| Пределы допускаемой абсолютной погрешности сканирования контактных измерительных головок, мкм / время сканирования, с НН-А, НН-AS, РН10, PH10MQ с контактными датчиками HP-S-XIS, HP-S-X1H, SP25M; HP-S-X3C | ±2,9/45 | ||
Примечание: 9) - при температуре окружающего воздуха от плюс 18 до плюс 22 °C и относительной влажности воздуха не более 90%
- при температуре окружающего воздуха от плюс 16 до плюс 26 °C и относительной влажности воздуха не более 90%
| Наименование характеристики | PERFORMANCE | ||
| 12.15.10 | 12.22.10 | 12.30.10 | |
| Диапазон измерений, мм по оси X по оси Y по оси Z | от Одо 1200 | от Одо 1200 | от Одо 1200 |
| ог0до1500 | ог0до2000 | огОдо 3000 | |
| ог0до1000 | огОдо 1000 | огОдо 1000 | |
| Пределы допускаемой абсолютной объемной погрешности с измерительными головками (где L- измеряемая длина, мм), мкм - НН-А, НН-AS, РН10, PH10MQ с контактными датчиками HP-S-XIS, HP-S-X1H, SP25M; HP-S-X3C | ±(2,4±L/333)(1)/ ±(2,8±L/200)(2) | ||
| - НН-А, НН-AS, РН10, PH10MQ с контактными датчиками НР-Т, НР-ТМ, НР-ТМе,ТР20 | ±(2,7±L/333)(1)/ ±(3,l±L/200)(2) | ||
| - НН-А, НН-AS, РН10, PH10MQ с контактным датчиком ТР200, HP-THD, HP-THDe | ±(2,5±L/333)(1)/ ±(2,8±L/200)(2) | ||
| Пределы допускаемой абсолютной погрешности контактных измерительных головок, мкм - НН-А, НН-AS, РН10, PH10MQ с контактными датчиками HP-S- XIS, HP-S-X1H, SP25M; HP-S-X3C | ±2,4 | ||
| - НН-А, НН-AS, РН10, PH10MQ с контактными датчиками НР-Т, НР-ТМ, НР-ТМе, ТР20 | ±2,7 | ||
| - НН-А, НН-AS, РН10, PH10MQ с контактным датчиком ТР200, HP-THD, HP-THDe | ±2,5 | ||
| Пределы допускаемой абсолютной погрешности сканирования контактных измерительных головок, мкм / время сканирования, с НН-А, НН-AS, РН10, PH10MQ с контактными датчиками HP-S-XIS, HP-S-X1H, SP25M; HP-S-X3C | ±4,7/45 | ||
Примечание: - при температуре окружающего воздуха от плюс 18 до плюс 22 °C и относительной влажности воздуха не более 90%
- при температуре окружающего воздуха от плюс 16 до плюс 26 °C и относительной влажности воздуха не более 90%
| Наименование характеристики | А | □VANTAGE | |||
| 05.05.05 | 05.07.05 | 07.07.05 | 07.10.05 | 07.10.07 | |
| Диапазон измерений, мм по оси X по оси Y по оси Z | от Одо500 | от Одо500 | от Одо700 | от Одо700 | or Одо700 |
| ог0до500 | ог0до700 | ог0до700 | ог0до1000 | огОдо 1000 | |
| ог0до500 | ог0до500 | ог0до500 | ог0до500 | ог0до700 | |
| Пределы допускаемой абсолютной объемной погрешности с измерительными головками (где L- измеряемая длина, мм), мкм - НН-А, НН-AS, РН10, PH10MQ с контактными датчиками HP-S-X1S, HP-S-X1H, SP25M; HP-S-X3C | ±(1,4±L/333)(1) / ±(l,6±L/222)(2) | ±(1,4±L/333)(1) / ±(l,6±L/250)(2) | |||
| - НН-А, НН-AS, РН10, PH10MQ с контактным датчиком ТР200, НР-THD, HP-THDe | ±(1,7±L/333)(1) / ±(l,9±L/222)(2) | ±(1,7±L/333)(1) / ±(l,9±L/250)(2) | |||
| - НН-А, НН-AS, РН10, PH10MQ с контактными датчиками НР-Т, НР-ТМ, НР-ТМе,ТР20 | ±(1,9±L/333)(1) / ±(2,2±L/222)(2) | ±(1,9±L/333)(1) / ±(2,2±L/250)(2) | |||
| Пределы допускаемой абсолютной погрешности контактных измерительных головок, мкм - НН-А, НН-AS, РН10, PH10MQ с контактными датчиками HP-S-X1S, HP-S-X1H, SP25M; HP-S-X3C | ±1,4 | ±1,4 | |||
| - НН-А, НН-AS, PH10,PH10MQ с контактными датчиками НР-Т, НР-ТМ, НР-ТМе,ТР20 | ±2,0 | ±2,0 | |||
| - НН-А, НН-AS, РН10, PH10MQ с контактным датчиком ТР200, НР-THD, HP-THDe | ±1,9 | ±1,9 | |||
| Пределы допускаемой абсолютной погрешности сканирования контактных измерительных головок, мкм / время сканирования, с - НН-А, НН-AS, РН10, PH10MQ с контактными датчиками HP-S-X1S, HP-S-X1H, SP25M; HP-S-X3C | ±2,5/45 | ||||
Примечание: 9) - при температуре окружающего воздуха от плюс 18 до плюс 22 °C и относительной влажности воздуха не более 90%
- при температуре окружающего воздуха от плюс 16 до плюс 26 °C и относительной влажности воздуха не более 90%
| Наименование характеристики | ADVANTAGE | ||
| 09.12.08 | 09.15.08 | 09.20.08 | |
| Диапазон измерений, мм по оси X по оси Y по оси Z | от Одо900 | от Одо900 | or Одо900 |
| от Одо 1200 | от Одо 1500 | ог0до2000 | |
| ог0до800 | ог0до800 | ог0до800 | |
| Пределы допускаемой абсолютной объемной погрешности с измерительными головками (где L- измеряемая длина, мм), мкм - НН-А, НН-AS, РН10, PH10MQ с контактными датчиками HP-S-XIS, HP-S-X1H, SP25M; HP-S-X3C, HP-S- Х5 | ±(1,4±L/333)(1)/ ±(l,7±L/250)(2) | ||
| - НН-А, НН-AS, РН10, PH10MQ с контактными датчиками НР-Т, НР-ТМ, НР-ТМе, ТР20 | ±(2,1±L/333)(1)/ ±(2,4±L/250)(2) | ||
| - НН-А, НН-AS, РН10, PH10MQ с контактным датчиком ТР200, HP-THD, HP-THDe | ±(1,9±L/333)(1)/ ±(2,l±L/250)(2) | ||
| Пределы допускаемой абсолютной погрешности контактных измерительных головок, мкм - НН-А, НН-AS, РН10, PH10MQ с контактными датчиками HP-S-XIS, HP-S-X1H, SP25M; HP-S-X3C, HP-S- Х5 | ±1,4 | ||
| - НН-А, НН-AS, РН10, PH10MQ с контактными датчиками НР-Т, НР-ТМ, НР-ТМе, ТР20 | ±2,0 | ||
| - НН-А, НН-AS, РН10, PH10MQ с контактным датчиком ТР200, HP-THD, HP-THDe | ±1,9 | ||
| Пределы допускаемой абсолютной погрешности сканирования контактных измерительных головок, мкм / время сканирования, с НН-А, НН-AS, РН10, PH10MQ с контактными датчиками HP-S-XIS, HP-S-X1H, SP25M; HP-S-X3C, HP-S- Х5 | ±2,5/45 | ||
Примечание: 9) - при температуре окружающего воздуха от плюс 18 до плюс 22 °C и относительной влажности воздуха не более 90%
- при температуре окружающего воздуха от плюс 16 до плюс 26 °C и относительной влажности воздуха не более 90%
| Наименование характеристики | ADVANTAGE | ||
| 12.15.10 | 12.22.10 | 12.30.10 | |
| Диапазон измерений, мм по оси X по оси Y по оси Z | от Одо 1200 | от Одо 1200 | от Одо 1200 |
| ог0до1500 | ог0до2000 | огОдо 3000 | |
| ог0до1000 | огОдо 1000 | огОдо 1000 | |
| Пределы допускаемой абсолютной объемной погрешности с измерительными головками (где L- измеряемая длина, мм), мкм - НН-А, НН-AS, РН10, PH10MQ с контактными датчиками HP-S-XIS, HP-S-X1H, SP25M; HP-S-X3C | ±(2,1±L/333)(1)/ ±(2,5±L/200)(2) | ||
| - НН-А, НН-AS, РН10, PH10MQ с контактными датчиками НР-Т, НР-ТМ, НР-ТМе, ТР20 | ±(2,7±L/333)(1)/ ±(3,l±L/200)(2) | ||
| - НН-А, НН-AS, РН10, PH10MQ с контактным датчиком ТР200 HP-THD, HP-THDe | ±(2,5±L/333)(1)/ ±(2,8±L/200)(2) | ||
| Пределы допускаемой абсолютной погрешности контактных измерительных головок, мкм - НН-А, НН-AS, РН10, PH10MQ с контактными датчиками HP-S- XIS, HP-S-X1H, SP25M; HP-S-X3C | ±1,8 | ||
| - НН-А, НН-AS, РН10, PH10MQ с контактными датчиками НР-Т, НР-ТМ, НР-ТМе, ТР20 | ±2,6 | ||
| - НН-А, НН-AS, РН10, PH10MQ с контактным датчиком ТР200 HP-THD, HP-THDe | ±2,2 | ||
| Пределы допускаемой абсолютной погрешности сканирования контактных измерительных головок, мкм / время сканирования, с НН-А, НН-AS, РН10, PH10MQ с контактными датчиками HP-S-XIS, HP-S-X1H, SP25M; HP-S-X3C | ±3,1/45 | ||
Примечание: - при температуре окружающего воздуха от плюс 18 до плюс 22 °C и относительной влажности воздуха не более 90%
- при температуре окружающего воздуха от плюс 16 до плюс 26 °C и относительной влажности воздуха не более 90%
| Наименование характеристики | А | □VANTAGE | ||
| 15.20.14 | 15.26.14 | 15.33.14 | 15.43.14 | |
| Диапазон измерений, мм по оси X по оси Y по оси Z | от Одо 1500 | от Одо 1500 | от Одо 1500 | от Одо 1500 |
| ог0до2000 | огОдо2600 | от Одо 3300 | от Одо 4300 | |
| огОдо 1400 | огОдо 1400 | огОдо 1400 | огОдо 1400 | |
| Пределы допускаемой абсолютной объемной погрешности с измерительными головками (где L- измеряемая длина, мм), мкм - НН-А, НН-AS, РН10, PH10MQ с контактными датчиками HP-S-XIS, HP-S-X1H, SP25M; HP-S-X5 | ±(3,0±L/333)(1)/ ±(3,0±L/182)(2) | |||
| - НН-А, НН-AS, РН10, PH10MQ с контактными датчиками НР-Т, НР-ТМ, НР-ТМе,ТР20 | ±(3,4±L/333)(1)/ ±(3,4±L/182)(2) | |||
| - НН-А, НН-AS, РН10, PH10MQ с контактным датчиком ТР200, HP-THD, HP-THDe | ±(3,2±L/333)(1)/ ±(3,2±L/182)(2) | |||
| Пределы допускаемой абсолютной погрешности контактных измерительных головок, мкм - НН-А, НН-AS, РН10, PH10MQ с контактными датчиками HP-S- XIS, HP-S-X1H, SP25M; HP-S-X5 | ±3,0 | |||
| - НН-А, НН-AS, РН10, PH10MQ с контактными датчиками НР-Т, НР-ТМ, НР-ТМе,ТР20 | ±3,6 | |||
| - НН-А, НН-AS, РН10, PH10MQ с контактным датчиком ТР200, HP-THD, HP-THDe | ±3,4 | |||
| Пределы допускаемой абсолютной погрешности сканирования контактных измерительных головок, мкм / время сканирования, с НН-А, НН-AS, РН10, PH10MQ с контактными датчиками HP-S-XIS, HP-S-X1H, SP25M; HP-S-X5 | ±3,5/68 | |||
Примечание: - при температуре окружающего воздуха от плюс 18 до плюс 22 °C и относительной влажности воздуха не более 90%
- при температуре окружающего воздуха от плюс 16 до плюс 26 °C и относительной влажности воздуха не более 90%
| Наименование характеристики | ADVANTAGE | ||||
| 20.33.15 | 20.40.15 | 20.50.15 | 20.33.18 | 20.40.18 | |
| Диапазон измерений, мм по оси X по оси Y по оси Z | от Одо2000 | от Одо2000 | от Одо2000 | от Одо2000 | от Одо2000 |
| от Одо 3300 | ог0до4000 | ог0до5000 | от Одо 3300 | ог0до4000 | |
| ог0до1500 | ог0до1500 | от Одо 1500 | ог0до1800 | ог0до1800 | |
| Пределы допускаемой абсолютной объемной погрешности с измерительными головками (где L- измеряемая длина, мм), мкм - НН-А, НН-AS, РН10, PH10MQ с контактными датчиками HP-S-XIS, HP-S-X1H, SP25M; HP-S-X5, HP-S-X5HD | ±(3,3±L/333)(1)/ ±(3,3±L/182)(2) | ±(4,5±L/250)(1) / ±(4,5±L/154)(2) | |||
| - НН-А, НН-AS, РН10, PH10MQ с контактными датчиками НР-Т, НР-ТМ, НР-ТМе, ТР20 | ±(3,7±L/333)(1)/ ±(3,4±L/182)(2) | ±(5,0±L/250)(1)/ ±(5,0±L/154)(2) | |||
| - НН-А, НН-AS, РН10, PH10MQ с контактным датчиком ТР200, HP-THD, HP-THDe | ±(3,5±L/333)(1)/ ±(3,2±L/182)(2) | ±(5,0±L/250)(1)/ ±(5,0±L/154)(2) | |||
| Пределы допускаемой абсолютной погрешности контактных измерительных головок, мкм - НН-А, НН-AS, PH10,PH10MQ с контактными датчиками HP-S-XIS, HP-S-X1H, SP25M; HP-S-X5, HP-S-X5HD | ±3,3 | ±4,5 | |||
| - НН-А, НН-AS, РН10, PH10MQ с контактными датчиками НР-Т, НР-ТМ, НР-ТМе,ТР20 | ±3,6 | ±5,0 | |||
| - НН-А, НН-AS, РН10, PH10MQ с контактным датчиком ТР200, HP-THD, HP-THDe | ±3,4 | ±5,0 | |||
| Пределы допускаемой абсолютной погрешности сканирования контактных измерительных головок, мкм / время сканирования, с НН-А, НН-AS, РН10, PH10MQ с контактными датчиками HP-S-XIS, HP-S-X1H, SP25M; HP-S-X5, HP-S-X5HD | ±3,7/68 | ±5,0/68 | |||
Примечание: - при температуре окружающего воздуха от плюс 18 до плюс 22 °C и относительной влажности воздуха не более 90%
- при температуре окружающего воздуха от плюс 16 до плюс 26 °C и относительной влажности воздуха не более 90%
| Наименование характеристики | SGREEN | ||||
| 05.05.05 | 05.07.05 | 07.07.05 | 07.10.05 | 07.10.07 | |
| Диапазон измерений, мм по оси X по оси Y по оси Z | от Одо500 | от Одо500 | от Одо 700 | от Одо700 | от Одо700 |
| ог0до500 | ог0до700 | ог0до700 | ог0до1000 | огОдо 1000 | |
| ог0до500 | ог0до500 | ог0до500 | ог0до500 | ог0до700 | |
| Пределы допускаемой абсолютной объемной погрешности с измерительными головками (где L- измеряемая длина, мм), мкм - НН-А, НН-AS, РН10, PH10MQ с контактными датчиками HP-S-X1S, НР-S-X1H, SP25M; HP-S-X3 | ±(1,5±L/333)(1) / ±(l,7±L/222)(2) | ±(1,5±L/333)(1) / ±(l,7±L/250)(2) | |||
| - НН-А, НН-AS, РН10, PH10MQ с контактным датчиком ТР200, HP-THDe | ±(1,7±L/333)(1) / ±(l,9±L/222)(2) | ±(1,7±L/333)(1) / ±(l,9±L/250)(2) | |||
| - НН-А, НН-AS, РН10, PH10MQ с контактными датчиками НР-Т, НР-ТМ, HP-THD, НР-ТМе, ТР20 | ±(1,9±L/333)(1) / ±(2,2±L/222)(2) | ±(1,9±L/333)(1) / ±(2,2±L/250)(2) | |||
| Пределы допускаемой абсолютной погрешности контактных измерительных головок, мкм - НН-А, НН-AS, PH10,PH10MQ с контактными датчиками HP-S-X1S, НР- S-X1H, SP25M; HP-S-X3 | ±1,6 | ±1,6 | |||
| - НН-А, НН-AS, РН10, PH10MQ с контактными датчиками НР-Т, НР-ТМ, HP-THD, НР-ТМе,ТР20 | ±2,0 | ±2,0 | |||
| - НН-А, НН-AS, РН10, PH10MQ с контактным датчиком ТР200, HP-THD, HP-THDe | ±1,9 | ±1,9 | |||
| Пределы допускаемой абсолютной погрешности сканирования контактных измерительных головок, мкм / время сканирования, с - НН-А, НН-AS, РН10, PH10MQ с контактными датчиками HP-S-X1S, НР- S-X1H, SP25M; HP-S-X3 | ±2,9/45 | ||||
Примечание: - при температуре окружающего воздуха от плюс 18 до плюс 22 °C и относительной влажности воздуха не более 90%
- при температуре окружающего воздуха от плюс 16 до плюс 26 °C и относительной влажности воздуха не более 90%
| Наименование характеристики | S GREEN | ||
| 09.12.08 | 09.15.08 | 09.20.08 | |
| Диапазон измерений, мм по оси X по оси Y по оси Z | от Одо900 | от Одо900 | or Одо900 |
| от Одо 1200 | от Одо 1500 | ог0до2000 | |
| ог0до800 | ог0до800 | ог0до800 | |
| Пределы допускаемой абсолютной объемной погрешности с измерительными головками (где L- измеряемая длина, мм), мкм - НН-А, НН-AS, РН10, PH10MQ с контактными датчиками HP-S-XIS, HP-S-X1H, SP25M; HP-S-X3, HP-S-X5, HP-S-X5HD | ±(1,8±L/333)(1)/ ±(2,l±L/250)(2) | ||
| - НН-А, НН-AS, РН10, PH10MQ с контактными датчиками НР-Т, НР-ТМ, НР-ТМе, ТР20 | ±(2,1±L/333)(1)/ ±(2,4±L/250)(2) | ||
| - НН-А, НН-AS, РН10, PH10MQ с контактным датчиком ТР200, HP-THD, HP-THDe | ±(1,9±L/333)(1)/ ±(2,l±L/250)(2) | ||
| Пределы допускаемой абсолютной погрешности контактных измерительных головок, мкм - НН-А, НН-AS, РН10, PH10MQ с контактными датчиками HP-S-XIS, HP-S-X1H, SP25M; HP-S-X3, HP-S-X5, HP-S-X5HD | ±1,8 | ||
| - НН-А, НН-AS, PH10,PH10MQ с контактными датчиками НР-Т, НР-ТМ, НР-ТМе, ТР20 | ±2,0 | ||
| - НН-А, НН-AS, РН10, PH10MQ с контактным датчиком ТР 200, HP-THD, HP-THDe, | ±1,9 | ||
| Пределы допускаемой абсолютной погрешности сканирования контактных измерительных головок, мкм / время сканирования, с НН-А, НН-AS, РН10, PH10MQ с контактными датчиками HP-S-XIS, HP-S-X1H, SP25M; HP-S-X3, HP-S-X5, HP-S-X5HD | ±2,9/45 | ||
Примечание: 9) - при температуре окружающего воздуха от плюс 18 до плюс 22 °C и относительной влажности воздуха не более 90%
- при температуре окружающего воздуха от плюс 16 до плюс 26 °C и относительной влажности воздуха не более 90%
| Наименование характеристики | S GREEN | ||
| 12.15.10 | 12.22.10 | 12.30.10 | |
| Диапазон измерений, мм по оси X по оси Y по оси Z | от Одо 1200 | от Одо 1200 | от Одо 1200 |
| ог0до1500 | ог0до2000 | огОдо 3000 | |
| ог0до1000 | огОдо 1000 | огОдо 1000 | |
| Пределы допускаемой абсолютной объемной погрешности с измерительными головками (где L- измеряемая длина, мм), мкм - НН-А, НН-AS, РН10, PH10MQ с контактными датчиками HP-S-XIS, HP-S-X1H, SP25M; HP-S-X3, HP-S-X5, HP-S-X5HD | ±(2,4±L/333)(1)/ ±(2,8±L/200)(2) | ||
| - НН-А, НН-AS, РН10, PH10MQ с контактными датчиками НР-Т, НР-ТМ, НР-ТМе, ТР20 | ±(2,7±L/333)(1)/ ±(3,l±L/200)(2) | ||
| - НН-А, НН-AS, РН10, PH10MQ с контактным датчиком ТР200, HP-THD, HP-THDe | ±(2,5±L/333)(1)/ ±(2,8±L/200)(2) | ||
| Пределы допускаемой абсолютной погрешности контактных измерительных головок, мкм - НН-А, НН-AS, PH10,PH10MQ с контактными датчиками HP-S-XIS, HP-S-X1H, SP25M; HP-S-X3, HP-S-X5, HP-S-X5HD | ±2,4 | ||
| - НН-А, НН-AS, PH10,PH10MQ с контактными датчиками НР-Т, НР-ТМ, НР-ТМе, ТР20 | ±2,7 | ||
| - НН-А, НН-AS, PH10,PH10MQ с контактным датчиком ТР200, HP-THD, HP-THDe | ±2,5 | ||
| Пределы допускаемой абсолютной погрешности сканирования контактных измерительных головок, мкм / время сканирования, с НН-А, НН-AS, РН10, PH10MQ с контактными датчиками HP-S-XIS, HP-S-X1H, SP25M; HP-S-X3, HP-S-X5, HP-S-X5HD | ±4,0/45 | ||
Примечание: - при температуре окружающего воздуха от плюс 18 до плюс 22 °C и относительной влажности воздуха не более 90%
- при температуре окружающего воздуха от плюс 16 до плюс 26 °C и относительной влажности воздуха не более 90%
| Наименование характеристики | S BLUE | ||||
| 05.05.05 | 05.07.05 | 07.07.05 | 07.10.05 | 07.10.07 | |
| Диапазон измерений, мм по оси X по оси Y по оси Z | от Одо500 | от Одо500 | от Одо700 | от Одо700 | or Одо700 |
| ог0до500 | ог0до700 | ог0до700 | огОдо 1000 | огОдо 1000 | |
| ог0до500 | ог0до500 | ог0до500 | ог0до500 | огОдо 700 | |
| Пределы допускаемой абсолютной объемной погрешности с измерительными головками (где L- измеряемая длина, мм), мкм - НН-А, НН-AS, РН10, PH10MQ с контактными датчиками HP-S-X1S, НР-S-X1H, SP25M; HP-S-X3, HP-S-X5, HP-S-X5HD | ±(1,4±L/333)(1) / ±(l,6±L/222)(2) | ±(1,4±L/333)(1) / ±(l,7±L/250)(2) | |||
| - НН-А, НН-AS, РН10, PH10MQ с контактными датчиками НР-Т, НР-ТМ, HP-THD, НР-ТМе,ТР20 | ±(1,7±L/333)(1) / ±(l,9±L/222)(2) | ±(1,7±L/333)(1) / ±(l,9±L/250)(2) | |||
| - НН-А, НН-AS, РН10, PH10MQ с контактным датчиком ТР200, HP-THDe | ±(1,9±L/333)(1) / ±(2,2±L/222)(2) | ±(1,9±L/333)(1) / ±(2,2±L/250)(2) | |||
| Пределы допускаемой абсолютной погрешности контактных измерительных головок, мкм - НН-А, НН-AS, РН10, PH10MQ с контактными датчиками HP-S-X1S, НР-S-X1H, SP25M; HP-S-X3 | ±1,4 | ±1,4 | |||
| - НН-А, НН-AS, РН10, PH10MQ с контактными датчиками НР-Т, НР-ТМ, НР-ТМе, ТР20 | ±2,0 | ±2,0 | |||
| - НН-А, НН-AS, РН10, PH10MQ с контактным датчиком ТР200, HP-THD, HP-THDe | ±1,9 | ±1,9 | |||
| Пределы допускаемой абсолютной погрешности сканирования контактных измерительных головок, мкм / время сканирования, с - НН-А, НН-AS, РН10, PH10MQ с контактными датчиками HP-S-X1S, НР-S-X1H, SP25M; HP-S-X3 | ±2,5/45 | ||||
Примечание: 9) - при температуре окружающего воздуха от плюс 18 до плюс 22 °C и относительной влажности воздуха не более 90%
- при температуре окружающего воздуха от плюс 16 до плюс 26 °C и относительной влажности воздуха не более 90%
| Наименование характеристики | S BLUE | ||
| 09.12.08 | 09.15.08 | 09.20.08 | |
| Диапазон измерений, мм по оси X по оси Y по оси Z | от Одо900 | от Одо900 | or Одо900 |
| от Одо 1200 | от Одо 1500 | ог0до2000 | |
| ог0до800 | ог0до800 | ог0до800 | |
| Пределы допускаемой абсолютной объемной погрешности с измерительными головками (где L- измеряемая длина, мм), мкм - НН-А, НН-AS, РН10, PH10MQ с контактными датчиками HP-S-XIS, HP-S-X1H, SP25M; HP-S-X3, HP-S-X5, HP-S-X5HD | ±(1,4±L/333)(1)/ ±(l,7±L/250)(2) | ||
| - НН-А, НН-AS, РН10, PH10MQ с контактными датчиками НР-Т, НР-ТМ, НР-ТМе, ТР20 | ±(2,1±L/333)(1)/ ±(2,4±L/250)(2) | ||
| - НН-А, НН-AS, РН10, PH10MQ с контактным датчиком ТР200, HP-THD, HP-THDe | ±(1,9±L/333)(1)/ ±(2,l±L/250)(2) | ||
| Пределы допускаемой абсолютной погрешности контактных измерительных головок, мкм - НН-А, НН-AS, РН10, PH10MQ с контактными датчиками HP-S-XIS, HP-S-X1H, SP25M; HP-S-X3, HP-S-X5, HP-S-X5HD | ±1,4 | ||
| - НН-А, НН-AS, РН10, PH10MQ с контактными датчиками НР-Т, НР-ТМ, НР-ТМе, ТР20 | ±2,0 | ||
| - НН-А, НН-AS, РН10, PH10MQ с контактным датчиком ТР 200, HP-THD, HP-THDe | ±1,9 | ||
| Пределы допускаемой абсолютной погрешности сканирования контактных измерительных головок, мкм / время сканирования, с НН-А, НН-AS, РН10, PH10MQ с контактными датчиками HP-S-XIS, HP-S-X1H, SP25M; HP-S-X3, HP-S-X5, HP-S-X5HD | ±2,5/45 | ||
| Примечание: 9) - при температуре окружающего воздуха от плюс 18 до плюс 22 °C и относительной влажности воздуха не более 90% - при температуре окружающего воздуха от плюс 16 до плюс 26 °C и относительной влажности воздуха не более 90% | |||
| Наименование характеристики | S BLUE | ||
| 12.15.10 | 12.22.10 | 12.30.10 | |
| Диапазон измерений, мм по оси X по оси Y по оси Z | от Одо 1200 | от Одо 1200 | от Одо 1200 |
| ог0до1500 | ог0до2000 | огОдо 3000 | |
| ог0до1000 | огОдо 1000 | огОдо 1000 | |
| Пределы допускаемой абсолютной объемной погрешности с измерительными головками (где L- измеряемая длина, мм), мкм - НН-А, НН-AS, РН10, PH10MQ с контактными датчиками HP-S-XIS, HP-S-X1H, SP25M; HP-S-X3, HP-S-X5, HP-S-X5HD | ±(2,1±L/333)(1)/ ±(2,5±L/200)(2) | ||
| - НН-А, НН-AS, РН10, PH10MQ с контактными датчиками НР-Т, НР-ТМ, НР-ТМе, ТР20 | ±(2,7±L/333)(1)/ ±(3,l±L/200)(2) | ||
| - НН-А, НН-AS, РН10, PH10MQ с контактным датчиком ТР200, HP-THD, HP-THDe, | ±(2,5±L/333)(1)/ ±(2,8±L/200)(2) | ||
| Пределы допускаемой абсолютной погрешности контактных измерительных головок, мкм - НН-А, НН-AS, РН10, PH10MQ с контактными датчиками HP-S-XIS, HP-S-X1H, SP25M; HP-S-X3, HP-S-X5, HP-S-X5HD | ±1,8 | ||
| - НН-А, НН-AS, PH10,PH10MQ с контактными датчиками НР-Т, НР-ТМ, ТР20 | ±2,6 | ||
| - НН-А, НН-AS, РН10, PH10MQ с контактным датчиком ТР200 HP-THD, HP-THDe | ±2,2 | ||
| Пределы допускаемой абсолютной погрешности сканирования контактных измерительных головок, мкм / время сканирования, с НН-А, НН-AS, РН10, PH10MQ с контактными датчиками HP-S-XIS, HP-S-X1H, SP25M; HP-S-X3, HP-S-X5, HP-S-X5HD | ±3,1/45 | ||
Примечание: - при температуре окружающего воздуха от плюс 18 до плюс 22 °C и относительной влажности воздуха не более 90%
- при температуре окружающего воздуха от плюс 16 до плюс 26 °C и относительной влажности воздуха не более 90%
| Наименование характеристики | S С] | HROME | |||
| 05.05.05 | 05.07.05 | 07.07.05 | 07.10.05 | 07.10.07 | |
| Диапазон измерений, мм по оси X по оси Y по оси Z | от Одо500 | от Одо500 | от Одо700 | от Одо700 | от Одо700 |
| ог0до500 | ог0до700 | ог0до700 | огОдо 1000 | огОдо 1000 | |
| ог0до500 | ог0до500 | ог0до500 | ог0до500 | огОдо 700 | |
| Пределы допускаемой абсолютной объемной погрешности с измерительными головками (где L- измеряемая длина, мм), мкм - НН-А, НН-AS, РН10, PH10MQ с контактными датчиками HP-S-X1S, НР- S-X1H, SP25M; HP-S-X3, HP-S-X5, HP-S-X5HD | ±(1,4±L/333)(1) / ±(l,6±L/222)(2) | ±(1,3±L/333)(1) / ±(l,5±L/250)(2) | |||
| - НН-А, НН-AS, РН10, PH10MQ с контактными датчиками НР-Т, НР-ТМ, НР-ТМе, ТР20 | - | ±(1,7±L/333)(1) / ±(l,9±L/250)(2) | |||
| - НН-А, НН-AS, РН10, PH10MQ с контактным датчиком ТР200, HP-THD, HP-THDe | - | ±(1,9±L/333)(1) / ±(2,2±L/250)(2) | |||
| Пределы допускаемой абсолютной погрешности контактных измерительных головок, мкм - НН-А, НН-AS, РН10, PH10MQ с контактными датчиками HP-S-X1S, НР- S-X1H, SP25M; HP-S-X3 | ±1,4 | ±1,4 | |||
| - НН-А, НН-AS, РН10, PH10MQ с контактными датчиками НР-Т, НР-ТМ, НР-ТМе, ТР20 | ±2,0 | ±2,0 | |||
| - НН-А, НН-AS, РН10, PH10MQ с контактным датчиком ТР200, HP-THD, HP-THDe | ±1,9 | ±1,9 | |||
| Пределы допускаемой абсолютной погрешности сканирования контактных измерительных головок, мкм / время сканирования, с - НН-А, НН-AS, РН10, PH10MQ с контактными датчиками HP-S-X1S, НР- S-X1H, SP25M; HP-S-X3 | ±2,1/30 | ±2,0/30 | |||
Примечание: 9) - при температуре окружающего воздуха от плюс 18 до плюс 22 °C и относительной влажности воздуха не более 90%
- при температуре окружающего воздуха от плюс 16 до плюс 26 °C и относительной влажности воздуха не более 90%
| Наименование характеристики | S CHROME | ||
| 09.12.08 | 09.15.08 | 09.20.08 | |
| Диапазон измерений, мм по оси X по оси Y по оси Z | от Одо900 | от Одо900 | or Одо900 |
| от Одо 1200 | от Одо 1500 | ог0до2000 | |
| ог0до800 | ог0до800 | ог0до800 | |
| Пределы допускаемой абсолютной объемной погрешности с измерительными головками (где L- измеряемая длина, мм), мкм - НН-А, НН-AS, РН10, PH10MQ с контактными датчиками HP-S-XIS, HP-S-X1H, SP25M; HP-S-X3, HP-S-X5, HP-S-X5HD | ±(1,3±L/333)(1)/ ±(l,6±L/250)(2) | ||
| - НН-А, НН-AS, РН10, PH10MQ с контактными датчиками НР-Т, НР-ТМ, НР-ТМе, ТР20 | ±(2,1±L/333)(1)/ ±(2,4±L/250)(2) | ||
| - НН-А, НН-AS, РН10, PH10MQ с контактным датчиком ТР200 HP-THD, HP-THDe | ±(1,7±L/333)(1)/ ±(l,9±L/250)(2) | ||
| Пределы допускаемой абсолютной погрешности контактных измерительных головок, мкм - НН-А, НН-AS, РН10, PH10MQ с контактными датчиками HP-S-XIS, HP-S-X1H, SP25M; HP-S-X3, HP-S-X5, HP-S-X5HD | ±1,2 | ||
| - НН-А, НН-AS, РН10, PH10MQ с контактными датчиками НР-Т, НР-ТМ, НР-ТМе, ТР20 | ±2,0 | ||
| - НН-А, НН-AS, РН10, PH10MQ с контактным датчиком ТР200, HP-THD, HP-THDe | ±1,7 | ||
| Пределы допускаемой абсолютной погрешности сканирования контактных измерительных головок, мкм / время сканирования, с НН-А, НН-AS, РН10, PH10MQ с контактными датчиками HP-S-XIS, HP-S-X1H, SP25M; HP-S-X3, HP-S-X5, HP-S-X5HD | ±2,0/35 | ||
Примечание: - при температуре окружающего воздуха от плюс 18 до плюс 22 °C и относительной влажности воздуха не более 90%
- при температуре окружающего воздуха от плюс 16 до плюс 26 °C и относительной влажности воздуха не более 90%
| Наименование характеристики | S CHROME | ||
| 12.15.10 | 12.22.10 | 12.30.10 | |
| Диапазон измерений, мм по оси X по оси Y по оси Z | от Одо 1200 | от Одо 1200 | от Одо 1200 |
| ог0до1500 | ог0до2000 | огОдо 3000 | |
| ог0до1000 | огОдо 1000 | огОдо 1000 | |
| Пределы допускаемой абсолютной объемной погрешности с измерительными головками (где L- измеряемая длина, мм), мкм - НН-А, НН-AS, РН10, PH10MQ с контактными датчиками HP-S-XIS, HP-S-X1H, SP25M; HP-S-X3, HP-S-X5, HP-S-X5HD | ±(2,0±L/333)(1)/ ±(2,4±L/200)(2) | ||
| - НН-А, НН-AS, РН10, PH10MQ с контактными датчиками НР-Т, НР-ТМ, НР-ТМе, ТР20 | ±(2,7±L/333)(1)/ ±(3,l±L/200)(2) | ||
| - НН-А, НН-AS, РН10, PH10MQ с контактным датчиком ТР200, HP-THD, HP-THDe | ±(2,5±L/333)(1)/ ±(2,8±L/200)(2) | ||
| Пределы допускаемой абсолютной погрешности контактных измерительных головок, мкм - НН-А, НН-AS, РН10, PH10MQ с контактными датчиками HP-S-XIS, HP-S-X1H, SP25M; HP-S-X3, HP-S-X5, HP-S-X5HD | ±1,7 | ||
| - НН-А, НН-AS, РН10, PH10MQ с контактными датчиками НР-Т, НР-ТМ, НР-ТМе, ТР20 | ±2,6 | ||
| - НН-А, НН-AS, РН10, PH10MQ с контактным датчиком ТР200, HP-THD, HP-THDe | ±2,2 | ||
| Пределы допускаемой абсолютной погрешности сканирования контактных измерительных головок, мкм / время сканирования, с НН-А, НН-AS, РН10, PH10MQ с контактными датчиками HP-S-XIS, HP-S-X1H, SP25M; HP-S-X3, HP-S-X5, HP-S-X5HD | ±2,5/35 | ||
Примечание: - при температуре окружающего воздуха от плюс 18 до плюс 22 °C и относительной влажности воздуха не более 90%
- при температуре окружающего воздуха от плюс 16 до плюс 26 °C и относительной влажности воздуха не более 90%
| Наименование характеристики | LITE | ||
| 07.07.05 | 07.10.05 | 07.10.07 | |
| Диапазон измерений, мм по оси X по оси Y по оси Z | от Одо700 | от Одо700 | от Одо700 |
| ог0до700 | огОдо 1000 | огОдо 1000 | |
| ог0до500 | от Одо 5800 | огОдо 700 | |
| Пределы допускаемой абсолютной объемной погрешности с измерительными головками (где L- измеряемая длина, мм), мкм - НН-А, НН-AS с контактными датчиками HP-S-X1S, HP-S-X1H, НР-Т, НР-ТМ, HP-THD, НР-ТМе, HP-THDe, ТР20, ТР200 | ±(l,9±L/300)(1)/ ±(2,2±L/250)(2) | ||
| Пределы допускаемой абсолютной погрешности контактных измерительных головок, мкм - НН-А, НН-AS с контактными датчиками HP-S-X1S, HP-S-X1H, НР-Т, НР-ТМ, HP-THD, НР-ТМе, HP-THDe, ТР20,ТР200 | ±2,0 | ||
| Пределы допускаемой абсолютной погрешности сканирования контактных измерительных головок, мкм / время сканирования, с НН-А, НН-AS с контактным датчиком HP-S-X1S, HP-S-X1H | ±3,5/45 | ||
| Примечание: - при температуре окружающего воздуха от плюс 18 до плюс 22 °C и относительной влажности воздуха не более 90% - при температуре окружающего воздуха от плюс 16 до плюс 26 °C и относительной влажности воздуха не более 90% | |||
| Наименование характеристики | LITE | ||
| 09.12.08 | 09.15.08 | 09.20.08 | |
| Диапазон измерений, мм по оси X по оси Y по оси Z | от Одо900 | от Одо900 | от Одо900 |
| от Одо 1200 | от Одо 1500 | ог0до2000 | |
| ог0до800 | ог0до800 | ог0до800 | |
| Пределы допускаемой абсолютной объемной погрешности с измерительными головками (где L- измеряемая длина, мм), мкм - НН-А, НН-AS с контактными датчиками HP-S-X1S, HP-S-X1H, НР-Т, НР-ТМ, HP-THD, НР-ТМе, HP-THDe, ТР20, ТР200 | ±(2,l±L/300)(1)/ ±(2,4±L/250)(2) | ||
| Пределы допускаемой абсолютной погрешности контактных измерительных головок, мкм - НН-А, НН-AS с контактными датчиками HP-S-X1S, HP-S-X1H, НР-Т, НР-ТМ, HP-THD, НР-ТМе, HP-THDe, ТР20, ТР200 | ±2,0 | ||
| Пределы допускаемой абсолютной погрешности сканирования контактных измерительных головок, мкм / время сканирования, с НН-А, НН-AS с контактным датчиком HP-S-X1S/H | ±3,5/45 | ||
| Примечание: - при температуре окружающего воздуха от плюс 18 до плюс 22 °C и относительной влажности воздуха не более 90% - при температуре окружающего воздуха от плюс 16 до плюс 26 °C и относительной влажности воздуха не более 90% | |||
| Наименование характеристики | LITE | ||
| 12.15.10 | 12.22.10 | 12.30.10 | |
| Диапазон измерений, мм по оси X по оси Y по оси Z | от Одо 1200 | от Одо 1200 | от Одо 1200 |
| ог0до1500 | ог0до2000 | огОдо 3000 | |
| ог0до1000 | огОдо 1000 | огОдо 1000 | |
| Пределы допускаемой абсолютной объемной погрешности с измерительными головками (где L- измеряемая длина, мм), мкм - НН-А, НН-AS с контактными датчиками HP-S-X1S, HP-S-X1H, НР-Т, НР-ТМ, HP-THD, НР-ТМе, HP-THDe, ТР20, ТР200 | ±(2,7±L/300)(1)/ ±(3,l±L/200)(2) | ||
| Пределы допускаемой абсолютной погрешности контактных измерительных головок, мкм - НН-А, НН-AS с контактными датчиками HP-S-X1S, HP-S-X1H, НР-Т, НР-ТМ, HP-THD, НР-ТМе, HP-THDe, ТР20, ТР200 | ±2,7 | ||
| Пределы допускаемой абсолютной погрешности сканирования контактных измерительных головок, мкм / время сканирования, с НН-А, НН-AS с контактным датчиком HP-S-X1S/H | ±4,5/45 | ||
| Примечание: - при температуре окружающего воздуха от плюс 18 до плюс 22 °C и относительной влажности воздуха не более 90% - при температуре окружающего воздуха от плюс 16 до плюс 26 °C и относительной влажности воздуха не более 90% | |||
| Наименование характеристики | MICRA |
| 04.05.03 | |
| Диапазон измерений, мм по оси X по оси Y по оси Z | от Одо 400 |
| ог0до500 | |
| огОдоЗОО | |
| Пределы допускаемой абсолютной объемной погрешности с измерительными головками (где L- измеряемая длина, мм), мкм -HP-S-X1C, HP-S-X3C | ±(l,0+L/400)(1) |
| - НН-AS с контактным датчиком НР-Т, НР-ТМ, HP-THD, НР-ТМе, HP-THDe, ТР20, ТР200 | ±(l,5+L/400)(1) |
| Пределы допускаемой абсолютной погрешности контактных измерительных головок, мкм -HP-S-X1C, HP-S-X3C | ±1,0 |
| - НН-AS с контактным датчиком НР-Т, НР-ТМ, HP-THD, НР-ТМе, HP-THDe, ТР20, ТР200 | ±1,5 |
| Пределы допускаемой абсолютной погрешности сканирования контактных измерительных головок, мкм / время сканирования, -HP-S-X1C, HP-S-X3C | ±2,0/68 |
| Примечание: 0> - при температуре окружающего воздуха от плюс 18 до плюс 22 °C и относительной влажности воздуха не более 90% | |
Таблица 3 Технические характеристики DEA GLOBAL для модификаций CLASSIC, PERFORMANCE, ADVANTAGE
| Типоразмер | Г абаритные размеры, мм | Допустимая масса детали, кг | Масса машины, кг, не более | ||
| ширина | длина | высота | |||
| 05.05.05 | 1025 | 1280 | 2431 | 227 | 543 |
| 05.07.05 | 1025 | 1480 | 2431 | 227 | 619 |
| 07.07.05 | 1250 | 1610 | 2376 | 900 | 950 |
| 07.10.05 | 1250 | 1910 | 2376 | 900 | 1235 |
| 07.10.07 | 1259 | 1910 | 2696 | 900 | 1255 |
| 09.12.08 | 1538 | 2430 | 3066 | 1300 | 2286 |
| 09.15.08 | 1538 | 2730 | 3066 | 1500 | 2567 |
| 09.20.08 | 1538 | 2730 | 3091 | 1800 | 3316 |
| 12.15.10 | 1838 | 3431 | 2307 | 1800 | 3792 |
| 12.22.10 | 1838 | 3406 | 2282 | 2250 | 5679 |
| 12.30.10 | 1838 | 3431 | 2307 | 2250 | 7587 |
| 15.20.14 | 2388 | 3280 | 4385 | 4500 | 7500 |
| 15.26.14 | 2388 | 3880 | 4385 | 5000 | 9500 |
| 15.33.14 | 2388 | 4580 | 4385 | 5000 | 11250 |
| 15.43.14 | 2388 | 5580 | 4385 | 5000 | 12500 |
| 20.33.15 | 2888 | 4580 | 4685 | 6500 | 14050 |
| 20.40.15 | 2888 | 5240 | 4685 | 6500 | 16250 |
| 20.50.15 | 2888 | 6240 | 4685 | 6500 | 17100 |
| 20.33.18 | 2888 | 4580 | 5286 | 6500 | 14050 |
| 20.40.18 | 2888 | 5240 | 5286 | 6500 | 16250 |
Таблица 4 Технические характеристики GLOBAL S
| Типоразмер | Г абаритные размеры, мм | Допуст имая масса детали, кг | Масса машины, кг, не более | ||
| ширина | длина | высота | |||
| 05.05.05 | 1024 | 1255 | 2540 | 230 | 510 |
| 05.07.05 | 1024 | 1455 | 2540 | 230 | 625 |
| 07.07.05 | 1277 | 1608 | 2438 | 900 | 960 |
| 07.10.05 | 1277 | 1908 | 2458 | 900 | 1245 |
| 07.10.07 | 1277 | 1908 | 2777 | 900 | 1265 |
| 09.12.08 | 1477/1598* | 2165/2455* | 3027/3150* | 1300 | 1700/2350* |
| 09.15.08 | 1477/1598* | 2465/2755* | 3027/3150* | 1500 | 1900/2650* |
| 09.20.08 | 1477/1598* | 2965/3255* | 3027/3175* | 1800 | 2300/3350* |
| 12.15.10 | 1898 | 2905 | 3513 | 1800 | 3850 |
| 12.22.10 | 1898 | 3605 | 3488 | 2250 | 5750 |
| 12.30.10 | 1898 | 4405 | 3513 | 2250 | 7650 |
| Примечание: *- | для моделей GLOBAL S B | LUE и CHROM | E | ||
Таблица 5 Технические характеристики GLOBAL LITE
| Типоразмер | Г абаритные размеры, мм | Допустим ая масса детали, кг | Масса машины, кг, не более | ||
| ширина | длина | высот а | |||
| 07.07.05 | 1277 | 1608 | 2438 | 900 | 960 |
| 07.10.07 | 1277 | 1908 | 2777 | 900 | 1265 |
| 09.12.08 | 1598 | 2455 | 3150 | 1300 | 2215 |
| 09.15.08 | 1598 | 2755 | 3150 | 1500 | 2455 |
| 09.20.08 | 1598 | 3255 | 3150 | 1800 | 2855 |
| 12.15.10 | 1898 | 2905 | 3513 | 1800 | 3850 |
| 12.22.10 | 1898 | 3605 | 3488 | 2250 | 5750 |
| 12.30.10 | 1898 | 4405 | 3513 | 2250 | 7650 |
Таблица 6 Технические характеристики DEA GLOBAL MICRA
| Типоразмер | Габаритные размеры, мм | Допустим ая масса детали, кг | Масса машины, кг, не более | ||
| ширина | длина | высота | |||
| 04.05.03 | 950 | 1405 | 2087 | 250 | 650 |
Таблица 7 - Условия эксплуатации КИМ
| Наименование характеристики | Значение |
| Температура окружающей среды, °С | От +15 до +35 |
| Допускаемое изменение температуры, °С, не более, в течение: 1 ч 24 ч 24 ч (с компенсацией температурных воздействий для оптических шкал и детали) | 1 2 5 |
| Градиент по объему, ° С на метр по вертикали поперечный продольный | 1 1 1,5 |
| Относительная влажность воздуха, без конденсата, %, не более | 90 |
| Напряжение питания переменного тока, В | 220±22 |
| Частота переменного тока, Гц | 50/60 |
| Требуемое давление сжатого воздуха, МПа | 0,5 |
| Расход воздуха при измерении, нл/мин | от 70 до250 |
наносят на титульный лист руководства по эксплуатации типографским способом.
Таблица 8 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Машина координатная измерительная DEA GLOBAL в соответствии с модификацией | _ | 1 шт. |
| Калибровочная сфера диаметром 25 мм | _ | 1 шт. |
| Комплект сменных измерительных наконечников | _ | 1 комплект |
| Руководство по эксплуатации | _ | 1 экз. |
приведены в разделе «Основные принципы работы» руководства по эксплуатации.
Государственная поверочная схема для средств измерений геометрических параметров поверхностей сложной формы, в том числе эвольвентных поверхностей и угла наклона линии зуба утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 6 апреля 2021 г. №472;
Техническая документация изготовителя.
| Зарегистрировано поверок | 14 |
| Поверителей | 5 |
| Актуальность данных | 21.11.2024 |
