Установки весовые для определения массы сжиженного углеводородного газа в бытовых газовых баллонах ДЖЕНЕРАЛ ПАМПС УВ, 86967-22

Назначение

Установки весовые для определения массы сжиженного углеводородного газа в бытовых газовых баллонах ДЖЕНЕРАЛ ПАМПС УВ (далее по тексту - установки) предназначены для статических измерений массы сжиженного углеводородного газа, заправляемого в бытовые газовые баллоны, при технологических операциях.

Описание

Принцип действия установок основан на преобразовании деформации упругого элемента весоизмерительного тензорезисторного датчика (далее по тексту - датчик), возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе взвешиваемого груза, с последующей обработкой сигнала в блоке аналого-цифрового преобразования (далее по тексту - АЦП) терминала в цифровой код. Далее измеренное значение массы выводится на дисплей терминала.

Установки представляют собой единую конструкцию в составе: основания, грузоприемного устройства (далее по тексту - ГПУ), весоизмерительного тензорезисторного датчика, терминала, размещенного на стойке основания и гидравлической системы, расположенной внутри стойки.

Установки оснащены следующими устройствами:

- Неавтоматическое устройство установки на нуль;

- Устройство первоначальной установки на нуль;

- Устройство взвешивания тары;

- Устройство предварительного задания значения массы тары;

К данному типу средств измерений относятся 4 (четыре) исполнения установок, которые отличаются применяемыми весоизмерительными тензорезисторными датчиками и исполнением гидравлической системы.

Исполнения установок при заказе имеют следующее обозначение:

ДЖЕНЕРАЛ ПАМПС УВ [1].[2], где:

[1] - условное обозначение исполнения гидравлической системы:

1 - Подвод газа сбоку, подача СУГ на установку осуществляется от раздаточного рукава колонки газораздаточной;

2 - Подвод газа снизу, подача СУГ на установку осуществляется от насоса;

[2] - тип весоизмерительного тензорезисторного тензодатчика;

1 - APL;

2 - T60A;

На стойку основания установок прикрепляется маркировочная табличка, содержащая следующую информацию:

- наименование предприятия-изготовителя;

- обозначение исполнения установки;

- максимальное давление Pmax, МПа;

- наибольший предел взвешивания (Мах), кг;

- наименьший предел взвешивания (Min), кг;

- значение действительной цены деление шкалы (d), кг;

- маркировка взрывозащиты;

- диапазон рабочих температур, °С;

- условное обозначение ТУ;

- заводской номер;

- год изготовления;

- напряжение питающей сети, В;

- знак соответствия по ГОСТ Р 50460-92;

- знак утверждения типа;

Знак утверждения типа и заводской номер в виде цифро-буквенного обозначения, состоящего из арабских цифр и букв, наносится на маркировочную табличку методом лазерной гравировки или шелкографии, закрепленную на стойке основания в соответствии с рисунком 1.

Нанесение знака поверки на средство измерений не предусмотрено. Знак поверки наносится на свидетельство о поверке и/или в паспорт средства измерений в соответствии с действующим законодательством.

В целях предотвращения несанкционированного вмешательства проводится пломбирование терминала установки. Схема пломбировки от несанкционированного доступа представлена на рисунке 2.

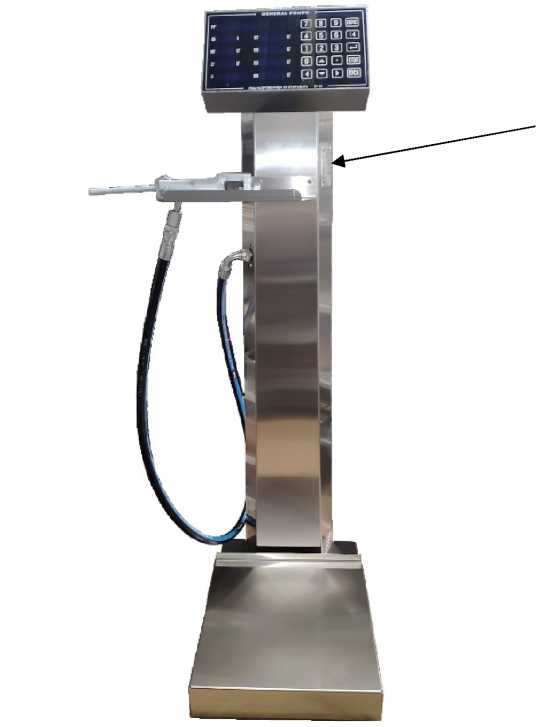

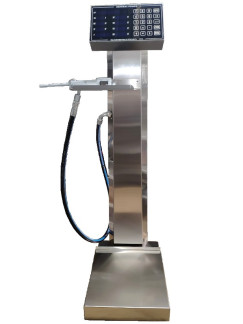

Место размещения маркировочной таблички

Рисунок 1 - Общий вид установок с указанием места размещения маркировочной таблички

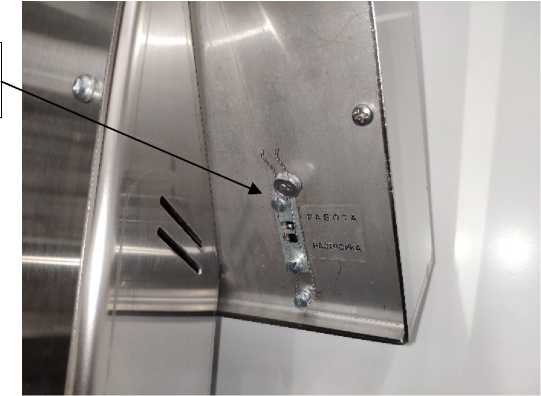

Место пломбирования

Рисунок 2 - Схема пломбирования от несанкционированного доступа

Программное обеспечение

Программное обеспечение установок (далее по тексту - ПО) является встроенным. ПО устанавливается на заводе-изготовителе во время производственного цикла. Идентификационным признаком ПО служит номер версии, который отображается на дисплее терминала установок при их включении.

Конструкция установок исключает возможность несанкционированного влияния на ПО и измерительную информацию методом механического опломбирования тумблера «работа-настройка» на задней стенке терминала. В положении тумблера - «работа» изменение параметров метрологически значимой части ПО (калибровка) и обновление ПО заблокированы. В положении тумблера - «настройка» работа установки невозможна, открыт доступ только к калибровке и обновлению ПО. Дополнительная защита ПО обеспечивается использованием паролей доступа. Изменение ПО невозможно без применения специализированного оборудования производителя.

Уровень защиты встроенного ПО от преднамеренных и непреднамеренных воздействий по Р 50.2.077-2014 соответствует уровню «высокий». Идентификационные данные ПО приведены в таблице 2.

Таблица 1 - Идентификационные данные ПО

Технические характеристики

Таблица 2 - Метрологические характеристики

Продолжение таблицы 2

Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при первичной поверке (mpe).

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации и паспорта типографским способом и на маркировочную табличку, закрепленную на стойке основания установки методом лазерной гравировки или шелкографии.

Комплектность

Таблица 4 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 2 «Техническое описание» документа «ДП УВ 26.51.001 РЭ. Установки весовые для определения массы сжиженного углеводородного газа в бытовых газовых баллонах ДЖЕНЕРАЛ ПАМПС УВ. Руководство по эксплуатации»

Нормативные документы

Приказ Росстандарта от 4 июля 2022 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»;

ТУ 26.51.52-018-72478167-2021 Установки весовые для определения массы сжиженного углеводородного газа в бытовых газовых баллонах ДЖЕНЕРАЛ ПАМПС УВ. Технические условия.
