| Номер в госреестре | 86973-22 |
| Наименование СИ | Набор калибровочный мер массы и длины в области измерений координат центра масс |
| Обозначение типа СИ | НКМ-500 |
| Изготовитель | Федеральное автономное учреждение "Центральный аэрогидродинамический институт имени профессора Н.Е. Жуковского" (ФАУ "ЦАГИ"), Московская область, г. Жуковский |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Набор калибровочный мер массы и длины в области измерений координат центра масс (далее - набор) предназначен для воспроизведения массы и координат центра масс в трехмерной ортогональной системе координат OXYZ. Набор применяют для определения и контроля метрологических характеристик стендов для измерений массы и координат центра масс, в том числе при их поверке и калибровке.
Принцип действия набора основан на пропорциональности веса меры и ее массы, а также на известных соотношениях между геометрическими размерами твердого однородного тела и его положением центра масс.
Масса каждой меры набора определяется через известную массу эталонной гири и измеренное отношение весов (масс) эталонной гири и этой меры.
Координаты центра масс каждой меры набора определяются исходя из объема конечных частей правильной геометрической формы, на которые можно условно разделить меру, и расположения их центра масс, рассчитанных на основании измерений геометрических размеров мер.
Набор имеет модульную конструкцию и состоит из эталонных мер и крепежных элементов к ним. Эталонные меры трех типов - сегмент, диск и гиря вместе с крепежными элементами к ним, представляют собой меры массы и длины в области измерений координат центра масс и воспроизводят единицы соответствующих величин. Сегменты и диск предназначены для крепления в центре измерительной платформы контролируемого стенда или с небольшим боковым смещением и обеспечивают основное смещение центра масс вдоль вертикальной оси. Гири предназначены для крепления на измерительной платформе контролируемого стенда на некотором расстоянии от его центра и обеспечивают основное смещение центра масс вдоль горизонтальных осей. Гири также могут быть закреплены на диске, обеспечивая дополнительное смещение центра масс вдоль вертикальной оси.
Модификации эталонных мер набора приведены в таблице 1. Обозначение модификации имеет формат [0]-[1]-[2], где в группе знаков [0] указано условное буквенное обозначение эталонной меры, в группе знаков [1] - номинальная масса эталонной меры с учетом крепежных элементов в килограммах, в группе знаков [2] - номинальная вертикальная координата центра масс эталонной меры с учетом крепежных элементов в миллиметрах.
Пример указания в документации эталонной меры, состоящей из меры сегмент и крепежных элементов, имеющей номинальную массу 100 кг и номинальную вертикальную координату центра масс 400 мм:
Мера эталонная ЭМЦ С-100-400.
Эталонные меры модификаций С-100-400, СБ-100-400, СБЦ-100-400 собираются в стандартные комплекты сегментов 100, эталонные меры модификаций Г-20-18, ГБ-20-18 собираются в стандартные комплекты гирь 20 (таблица 2). Заводские номера эталонных мер, входящих в состав стандартных комплектов, указываются в паспорте набора. Номинальные значения физических величин, воспроизводимых эталонными мерами и стандартными комплектами, приведены в таблице 3. Для величин, воспроизводимых эталонными мерами и стандартными комплектами набора, нормируются индивидуальные значения, которые указываются в его эксплуатационных документах. Эталонные меры и их стандартные комплекты с учетом требований к их установке (таблица 1) закрепляются на измерительной платформе стенда в произвольных конфигурациях, воспроизводящих другие значения соответствующих величин. Набор комплектуется принадлежностями для монтажа на поверяемом стенде (такелажные болты, переходник).
Таблица 1 - Модификации эталонных мер
| Наименование | Модификация | Назначение | Состав | |
| Составная часть | Количество | |||
| Мера эталонная ЭМЦ С-100-400 | С-100-400 СБ-100-400 СБЦ-100-400 | Воспроизводит максимальные значения массы и вертикальной координаты центра масс. Модификации СБЦ-100-400 и СБ-100-400 - базовые, предназначены для установки на измерительную платформу проверяемого стенда. Модификация С100-400 предназначена для установки на базовые модификации. Модификация СБЦ-100-400 устанавливается в центре измерительной платформы, модификация СБ-100-400 - со смещением. | Для С-100-400: | |
| Сегмент | 1 | |||
| Болт сегмента 100 | 4 | |||
| Гайка универсальная | 4 | |||
| Для СБ-100-400: | ||||
| Сегмент | 1 | |||
| Болт сегмента 100 нижний | 3 | |||
| Болт сегмента 100 боковой | 1 | |||
| Гайка универсальная | 3 | |||
| Для СБЦ-100-400: | ||||
| Сегмент | 1 | |||
| Болт сегмента 100 нижний | 4 | |||
| Гайка универсальная | 4 | |||
| Мера эталонная ЭМЦ ДП-50-46 | ДП-50-50 | Обеспечивает смещение центра масс вдоль вертикальной оси в сторону увеличения и воспроизведение верхней границы диапазона измерений и близкой к ней области для вертикальной координаты центра масс при установке совместно со всеми эталонными мерами | Для ДП-50-46: | |
| Диск переходный | 1 | |||
| Болт гири 50 | 4 | |||
| Гайка универсальная | 4 | |||
| Наименование | Модификация | Назначение Г-[1]-[2] на стандартный комплект из трех эталонных мер С-100-400. Устанавливается только на эталонные меры С-100-400, СБ-100-400 или СБЦ-100-400. | Состав | |
| Составная часть | Количество | |||
| Мера эталонная ЭМЦ Г-20-18 | Г-[1]-[2] ГБ-[1]-[2] | Воспроизводит минимальное значение массы. Обеспечивает смещение центра масс вдоль горизонтальных осей в положительном и отрицательном направлениях, вдоль вертикальной оси в сторону уменьшения при установке на измерительную платформу стенда или увеличения - при установке на эталонные меры С-100-400, СБ-100-400, СБЦ-100-400, ДП-50-50; воспроизведение нижней границы диапазона измерений и близкой к ней области для массы, всего диапазона измерений горизонтальных координат центра масс, нижней границы диапазона измерений и близкой к ней области для вертикальной координаты центра масс. | Для Г-20-18: | |
| Г иря 20 | 1 | |||
| Болт гири 1020 | 1 | |||
| Для ГБ-20-18: | ||||
| Г иря 20 | 1 | |||
| Болт гири 1020 | 1 | |||
| Гайка универсальная | 1 | |||
| Мера эталонная ЭМЦ Г-50-45 | Для Г-50-45: | |||
| Гиря 50 | 1 | |||
| Болт гири 50 | 1 | |||
| Для ГБ-50-45: | ||||
| Гиря 50 | 1 | |||
| Болт гири 50 короткий | 1 | |||
| Гайка универсальная | 1 | |||
| Мера эталонная ЭМЦ Г-10-10 | Для Г-10-10: | |||
| Гиря 10 | 1 | |||
| Болт гири 1020 | 1 | |||
| Для ГБ-10-10: | ||||
| Гиря 10 | 1 | |||
| Болт гири 1020 | 1 | |||
| Гайка универсальная | 1 | |||
| Мера эталонная ЭМЦ СБ-10-150 | СБ-10-150 | Воспроизводит сочетание минимального значения измеряемых стендом массы и вертикальной координаты центра масс. Устанавливается только на измерительную платформу стенда. | Для СБ-10-150: | |
| Сегмент 10 | 1 | |||
| Болт гири 1020 | 4 | |||
| Мера эталонная | СБ-20-200 | Для СБ-20-200: | ||
| Сегмент 20 | 1 | |||
| Наименование ЭМЦ СБ-20-200 | Модификация | Назначение | Состав | |
| Составная часть | Количество | |||
| Болт гири 1020 | 4 | |||
Таблица 2 - Состав стандартных комплектов эталонных мер
| Обозначение стандартного комплекта | Место установки стандартного комплекта | Модификация эталонной меры | Количество эталонных мер в одном стандартном комплекте |
| СКЦ-С100-[3]1) | Стандартный комплект сегментов 100 установлен в центре измерительной платформы стенда | СБЦ-100-400 | 1 |
| C-100-400 | от 1 до 2 | ||
| СКБ-С100-[3]1) | Стандартный комплект сегментов 100 установлен со смещением относительно центра измерительной платформы стенда | СБ-100-400 | 1 |
| C-100-400 | от 1 до 2 | ||
| СКБ-Г20-[3]1) | Стандартный комплект гирь 20 установлен непосредственно на измерительную платформу стенда | ГБ-20-18 | 1 |
| Г-20-18 | от 1 до 4 | ||
| СК-Г20-[3]1) | Стандартный комплект гирь 20 установлен на другие эталонные меры | Г-20-18 | от 1 до 5 |
| 1) В группе знаков [3] указывают количество эталонных мер в стандартном комплекте. Пример обозначения стандартного комплекта, состоящего из двух сегментов, установленных в центре измерительной платформы стенда: СКЦ-С100-2 | |||
Таблица 3 - Номинальные значения физических величин, воспроизводимых эталонными мерами и стандартными комплектами______________________________________________________
| Модификация эталонной меры или обозначение стандартного комплекта | Номинальное значение воспроизводимой величины | ||
| Масса, кг | Длина (координата центра масс), мм | ||
| вертикальная Х | горизонтальные Y, Z | ||
| Эталонные меры | |||
| C-100-400 | 100 | 400 | 0 |
| СБ-100-400 | 100 | 400 | 0 |
| СБЦ-100-400 | 100 | 400 | 0 |
| ДП-50-46 | 50 | 46 | 0 |
| Г-20-18 | 20 | 18 | 0 |
| ГБ-20-18 | 20 | 18 | 0 |
| Г-50-45 | 50 | 45 | 0 |
| ГБ-50-45 | 50 | 45 | 0 |
| Г-10-10 | 10 | 10 | 0 |
| ГБ-10-10 | 10 | 10 | 0 |
| СБ-10-150 | 10 | 150 | 0 |
| СБ-20-200 | 20 | 200 | 0 |
| Стандартные комплекты | |||
| СК-С100-2; СКБ-С100-2; СКЦ-С100-2 | 200 | 795 | 0 |
| СК-С100-3; СКБ-С100-3; СКЦ-С100-3 | 300 | 1195 | 0 |
| СК-Г20-2; СКБ-Г20-2 | 40 | 36 | 0 |
| СК-Г20-3; СКБ-Г20-3 | 60 | 54 | 0 |
| СК-Г20-4; СКБ-Г20-4 | 80 | 72 | 0 |
| СК-Г20-5; СКБ-Г20-5 | 100 | 90 | 0 |
Пломбирование набора калибровочного мер массы и длины в области измерений координат центра масс НКМ-500 не предусмотрено. Заводской номер набора в формате двузначного числа указывается в его паспорте. Дополнительно типографским способом в паспорта на эталонные меры и ударным способом непосредственно на боковую цилиндрическую поверхность каждой эталонной меры (для сегментов - на боковую цилиндрическую поверхность нижнего фланца) и на плоскую торцевую поверхность со стороны отверстий под ключ каждого крепежного элемента наносятся их индивидуальные заводские номера в формате двузначного числа. Нанесение знака поверки на средство измерений не предусмотрено.
К данному типу относится набор зав. № 10.

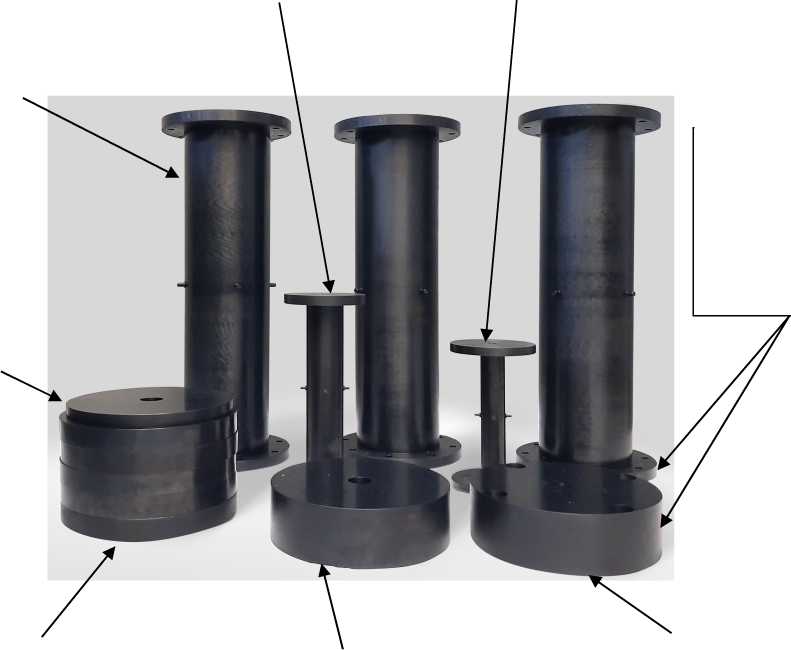

Общий вид набора приведен на рисунке 1.
ЭМЦ С-20-200
ЭМЦ С-10-150
ЭМЦ Г-10-10
ЭМЦ С-100-400
ЭМЦ Г-50-45
ЭМЦ ДП-50-46
Место нанесения заводского номера эталонной меры
ЭМЦ Г-20-18
Рисунок 1 - Общий вид набора НКМ-500
Диапазоны номинальных значений величин, воспроизводимых набором, пределы допускаемой основной абсолютной погрешности набора и допускаемые отклонения от индивидуальных значений эталонных мер и стандартных комплектов набора указаны в таблице 4, основные технические характеристики - в таблице 5.
| Таблица 4 - | Метрологические характеристики | |||
| Воспроизводимая величина | Диапазон воспроизведения или номинальное значение | Пределы допускаемой основной абсолютной погрешности | Допускаемое отклонение от индивидуальных значений | |
| Масса | от 10 до 547 кг | ±5^m^ 10-2 г | ±2,5-m-10-2 г | |
| Координата цен- | вертикальная X | от 10 до 1767 мм | ±0,50 мм | ±0,15 мм |
| тра масс | горизонтальная Y, Z эталонных мер и стандартных комплектов | 0 мм | ±0,30 мм | ±0,05 мм |
| горизонтальная Y, Z конфигураций | от 0 до L мм | ±0,33 мм | ±0,05 мм | |
| Примечания: 1 m - воспроизводимая масса, кг; 2 L - максимальное расстояние от начала координат измерительной платформы стенда до центра бокового модуля вдоль горизонтальной оси, мм (зависит от конструкции и размеров измерительной платформы контролируемого стенда); 3 Индивидуальные значения (указаны в паспортах на эталонные меры; для стандартных комплектов - в паспорте на набор) и отклонения от них для координат центра масс нормируются при температуре 20 °С. При эксплуатации набора в рабочих условиях за пределами нормальных в индивидуальные значения должна быть введена температурная поправка в соответствии с указаниями руководства по эксплуатации. 4 Пределы допускаемой основной абсолютной погрешности включают допускаемое отклонение от индивидуальных значений | ||||
Таблица 5 - Основные технические характеристики
| Наименование характеристики | Значение |
| Максимальная высота конфигурации набора, мм | 2795 |
| Минимальное расстояние в горизонтальной плоскости между центрами центрального и боковых модулей в единой конфигурации для боковых модулей, мм: - гирь - сегментов | 300 235 |
| Максимальная номинальная масса конфигурации, собранной из мер, входящих в состав набора, кг | 547 |
| Допускаемое отклонение от значений максимальной высоты конфигурации, минимального расстояния в горизонтальной плоскости между центрами центрального и боковых модулей, максимальной массы конфигурации набора, % | ±1 |
| Наименование характеристики | Значение |
| Пределы допускаемой абсолютной погрешности измерений расстояния L от начала координат измерительной платформы стенда до центра бокового модуля вдоль горизонтальной оси, мм | ±0,03 |
| Высота измерительной платформы проверяемого стенда для крепления эталонных мер набора, мм | 10,0±0,5 |
| Температурный коэффициент линейного расширения а, °С-1 | 11,6-10-6 |
| Нормальные условия эксплуатации набора: Температура окружающей среды, °С Относительная влажность, % | от +19 до +21 от 30 до 80 |
| Рабочие условия эксплуатации набора: Температура окружающей среды, °С Относительная влажность, % | от +15 до +25 от 30 до 80 |
| Средний срок службы, лет | 10 |
на титульные листы эксплуатационных документов типографским способом.
Таблица 6
| Наименование | Обозначение | Количество |
| Мера эталонная ЭМЦ Г-20-18 | 1691.400.01 | 5 |
| Мера эталонная ЭМЦ Г-50-45 | 1691.400.02 | 1 |
| Мера эталонная ЭМЦ ДП-50-46 | 1691.400.03 | 1 |
| Мера эталонная ЭМЦ Г-10-10 | 1691.400.04 | 1 |
| Мера эталонная ЭМЦ С-100-400 | 1691.410.00 | 3 |
| Мера эталонная ЭМЦ СБ-10-150 | 1691.420.01 | 1 |
| Мера эталонная ЭМЦ СБ-20-200 | 1691.420.02 | 1 |
| Болт такелажный для сегмента | 1691.400.08 | 5 |
| Болт такелажный для гири 50 | 1691.400.09 | 1 |
| Переходник | 1691.430.00 | 1 |
| Паспорт на набор | 1691.400.00 ПС | 1 экз. |
| Паспорта на эталонные меры | 1691.400.01 ПС; 1691.400.02 ПС; 1691.400.03 ПС; 1691.400.04 ПС; 1691.410.00 ПС; 1691.420.01 ПС; 1691.420.02 ПС | 1 компл. |
| Руководство по эксплуатации на набор | 1691.400.00 РЭ | 1 экз. |
| Государственная система обеспечения единства измерений. Набор калибровочный мер массы и длины в области измерений координат центра масс НКМ-500. Методика поверки | - | 1 экз. |
приведены в разделе «Использование по назначению» руководства по эксплуатации 1691.400.00 РЭ.
Локальная поверочная схема для средств измерений массы, координат центра масс и момента инерции, утвержденная ФГУП «ЦАГИ»
| Зарегистрировано поверок | 3 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
