| Номер в госреестре | 86991-22 |
| Наименование СИ | Приборы оптические координатно-измерительные бесконтактные |
| Обозначение типа СИ | KSCAN |
| Изготовитель | Scantech (Hangzhou) Co.,Ltd., Китай |
| Год регистрации | 2022 |
| Срок свидетельства | 07.10.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Приборы оптические координатно-измерительные бесконтактные KSCAN (далее -приборы) предназначены для измерений геометрических размеров объектов с поверхностью сложной формы.
Принцип действия данных приборов заключается в определении пространственного положения точек на поверхности сканируемых объектов методом оптической триангуляции на основе измерений, полученных при проецировании лазерных линий на поверхность объекта.
Проецируемые, с помощью лазерных излучателей линии инфракрасного и синего диапазонов спектра формирует на поверхности объекта деформированный рисунок. Камеры сбора данных геометрии фиксируют его форму и далее с помощью программы обработки проводиться вычисление расстояний до каждой точки в поле зрения одного кадра. Построение трёхмерной модели в виде облака точек производиться на основе серии снимков, сделанных с разных сторон и под разным углом, и объединённых в единое целое. Между любыми из определённых точек можно провести линейные измерения.
Конструктивно приборы состоят из лазерных излучателей и двух камер, помещённых в корпус специальной формы, а также соединительного кабеля для подключения к персональному компьютеру и источнику питания.
На корпусе приборов с тыльной стороны располагаются четыре многофункциональных клавиши, позволяющие запустить или остановить процесс сканирования, выбрать масштаб отображения сканируемого объекта в программе обработки, а также разъём для подключения кабеля соединения с персональным компьютером. В верхней и нижней частях приборов располагаются световые индикаторы, предназначенные для помощи оператору с определением фокусного расстояния. С фронтальной стороны расположены лазерные излучатели, камеры и кнопка проведения измерений.
Позиционирование прибора в пространстве во время проведения измерений осуществляется с помощью специальных рефлекторных (светоотражающих) меток, нанесенных на объект сканирования и/или на окружающие предметы.
Приборы выпускаются в двух модификациях: MAGIC, MAGIC II, которые различаются между собой количеством проецируемых с помощью лазерных излучателей линий. У модификации MAGIC количество линий 11, у модификации MAGIC II количество линий 13.
Заводской номер в виде буквенно-цифрового обозначения, состоящего из и букв латинского алфавита и арабских цифр, наносится на маркировочную наклейку, расположенную на нижней части корпуса.
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование приборов не производится. В процессе эксплуатации, приборы не
предусматривают внешних механических и электронных регулировок.

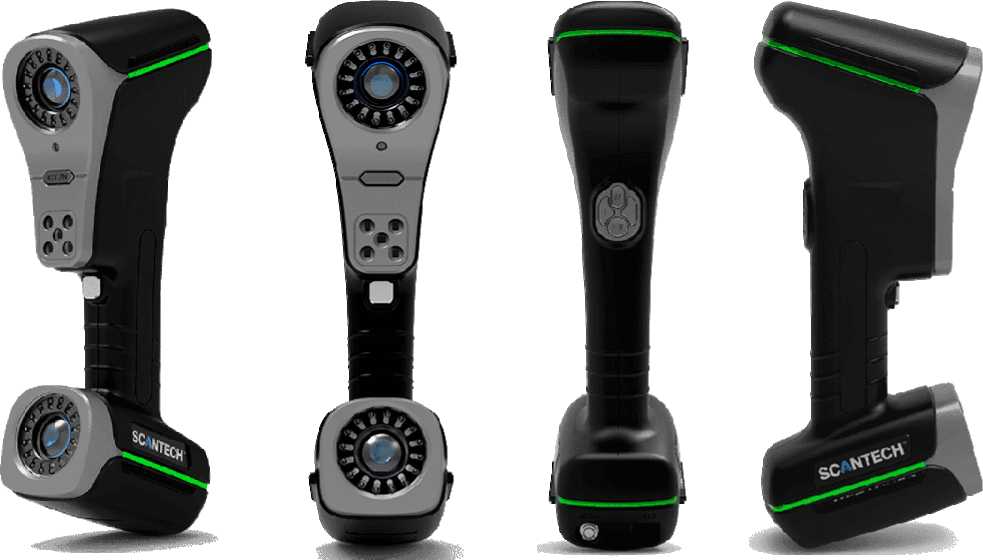

Общий вид приборов приведён на рисунке 1.
а) б) в) г)
Рисунок 1 - Общий вид приборов оптических координатно-измерительных бесконтактных KSCAN модификаций MAGIC, MAGIC II а) общий вид; б) вид спереди; в) вид сзади; г) вид сбоку

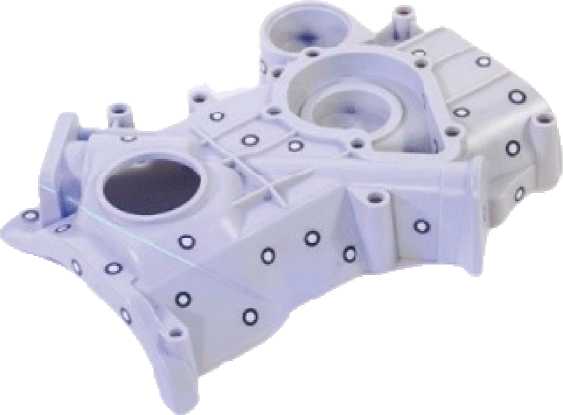

Общий вид меток и пример их нанесения на объект сканирования представлен на рисунке 2.
Рисунок 2 - Общий вид меток и пример их нанесения на объект сканирования

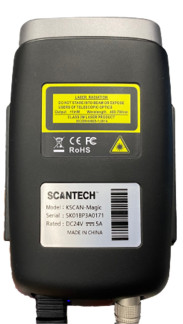

Место нанесения маркировочной наклейки с заводским номером средства измерений
SCANTECH
: KSCAN Msg c
: SK01BPJA0I71
: CC24V тя 5*
МАСС 1Ы CHINA
Место нанесения знака утверждения типа средства измерений

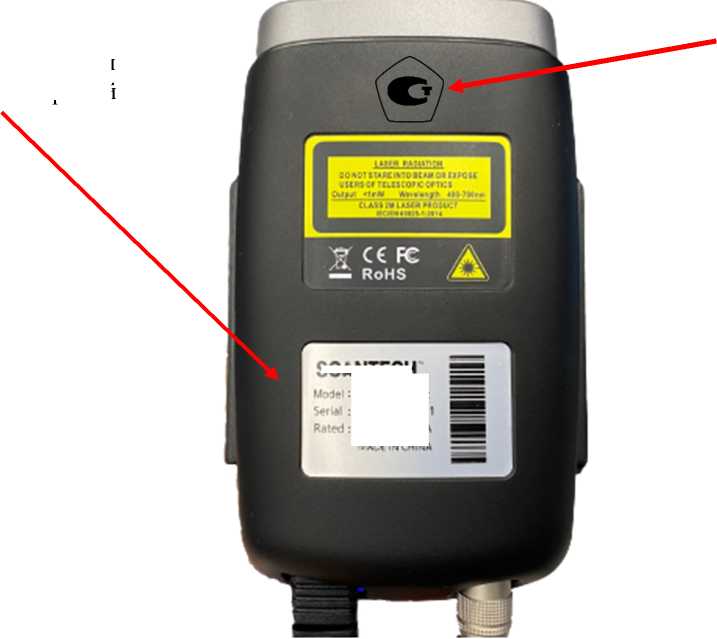

Рисунок 3 - Место расположения маркировочной наклейки с указанием заводского (серийного) номера прибора и место нанесения знака утверждения типа.
Приборы работают под управлением программного обеспечения (далее - ПО) «ScanViewer», установленного на персональный компьютер, предназначенного для обеспечения взаимодействия узлов приборов, выполнения съёмки, сохранения и экспорта измеренных величин, а также обработки результатов измерений.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационное данные (признаки) | Значение |
| Идентификационное наименование ПО | ScanViewer |
| Номер версии (идентификационный номер ПО), не ниже | 5.3.5 |
| Цифровой идентификатор ПО | ABFF5DD8 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений геометрических размеров объектов, мм | от 10 до 10000 |
| Пределы допускаемой абсолютной погрешности (при доверительной вероятности 0,95) измерений геометрических размеров объектов, мм | ±(0,015+0,030<L) где L - длина объекта в метрах |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры (ДхШхВ), мм, не более | 325x133x84 |
| Масса, кг, не более | 1,35 |
| Напряжение питания от источника постоянного тока, В | 24 |
| Условия эксплуатации: - температура окружающей среды, °С | от -10 до +40 |
наносится методом наклеивания на нижнюю часть корпуса прибора и типографским способом на титульный лист руководства по эксплуатации.
Таблица 4 - Комплектность приборов
| Наименование | Обозначение | Количество |
| Прибор (модификация в соответствии с заказом потребителя) | - | 1 шт. |
| Калибровочная пластина | - | 1 шт. |
| Соединительный кабель | - | 1 шт. |
| Блок питания постоянного тока | - | 1 шт. |
| Комплект специальных меток | - | 1 шт. |
| USB накопитель с ПО ScanViewer | - | 1 шт. |
| USB-электронный ключ для ПО ScanViewer | - | 1 шт. |
| Руководство по эксплуатации на русском языке в электронном виде | - | 1 экз. |
| Кейс для транспортировки | - | 1 шт. |
приведены в разделе 4 «Основной рабочий процесс» документа «Приборы оптические координатно-измерительные бесконтактные KSCAN. Руководство по эксплуатации.».
Техническая документация Scantech (Hangzhou) Co.,Ltd, Китай.
| Зарегистрировано поверок | 25 |
| Поверителей | 2 |
| Актуальность данных | 16.09.2024 |
