| Номер в госреестре | 86992-22 |
| Наименование СИ | Система измерительная |
| Обозначение типа СИ | СИ-ВГТД-ТА18 |
| Изготовитель | Общество с ограниченной ответственностью "ИнСис Лтд" (ООО "ИнСис Лтд"), г. Москва |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Система измерительная СИ-ВГТД-ТА18 (далее - система) предназначена для измерений давления воздуха и жидкостей (масла, топлива), температуры воздуха и жидкостей, напряжения постоянного тока, соответствующего значениям температуры газов, измеряемой термоэлектрическим преобразователем ТХА(К), объемного расхода топлива, частоты электрических сигналов, соответствующей значениям частоты вращения ротора, электрической мощности, напряжения и силы постоянного тока, параметров вибрации корпуса двигателя при стендовых испытаниях вспомогательных газотурбинных двигателей типа ТА18.
Принцип действия системы основан на преобразовании физических величин, характеризующих процесс испытаний вспомогательных газотурбинных двигателей ТА18, в электрические сигналы первичными измерительными преобразователями (далее - ПИП), преобразовании этих сигналов в цифровой код с помощью вторичных преобразователей (аналого-цифровых преобразователей (далее - АЦП), многофункциональных устройств ввода-вывода и т.п.), объединенных в две системы сбора данных (ССД-1, ССД-2) и передачи цифровых кодов в рабочую станцию автоматизированного рабочего места (АРМ) для дальнейшего преобразования их в поименованные величины, обработке, выдачи, хранения информации о результатах измерений и формировании печатного протокола.
Первичные и вторичные измерительные преобразователи (измерительные компоненты системы), устройства коммутации и линии связи (связующие компоненты системы), серверная аппаратура и рабочая станция АРМ (комплексные и вычислительные компоненты системы) образуют измерительные каналы (ИК). В системе предусмотрена возможность построения индивидуальных функций преобразования (ИФП) ИК, их первичной или вторичных частей и проведение измерений с учетом ИФП. В системе образованы следующие виды измерительных каналов:
- давления воздуха и жидкостей;
- температуры воздуха и жидкостей;
- преобразования сигналов термопар ТХА(К);
- объёмного расхода топлива;
- частоты электрических сигналов, соответствующей значениям частоты вращения ротора;
- электрической мощности в нагрузке генератора;
- силы постоянного тока в цепи стартера;
- напряжения постоянного тока на клеммах стартера и бортовой сети;
- параметров вибрации корпуса двигателя.
Перечень ИК, измерительные компоненты в составе ИК и основные метрологические характеристики ИК представлены в таблице 2.
Структурная схема системы, поясняющая функциональные связи между компонентами системы приведена на рисунке 1.
М-9361 ф
М-9203 ф
М-9203 ®
| Синхронизация (100 Ги) | |||
| 1—I | 4..20мА | ||
| 4_20 мА | |||
| — | 0..35 J мВ. 0_75мВ, 3_40 В, 12-40В | ||
| 0.400 Ом | |||
| АИР-101-ДИ АИМО-Н-ДИ Эпемер-100 Метран-2’00 ПИМ-ЗО-ТА | |
| ТХА(К) 75ШИСВ.1 Стартер Борт, сеть | 1 и S и |
| ДТС-105-100П ТС-1288 | 2 |
| □брг |
М-9219 ©
М-9217 ф
Сервер (Подсеть СИ)
Kraftway Credo Kw 33 (Сервер)
Плата коннекторная NICB-68LPR
.АРМ (Подсеть СИ) *-------------*
(Подсеть СИ) Коммутатор
CisoSBSRW2008-K9-G5
Рисунок 1 - Структурная схема системы
Компоненты системы, конструктивно размещены в шкафах и отсеках, защищенных от несанкционированного доступа (рисунки 2 - 6):
- автоматизированное рабочее место (АРМ);
- приборный отсек АРМ (ПОТ);
- шкаф приборный (ШП);
- шкаф кроссовый (ШК);
- шкаф запуска (ШЗ).
Средства измерений, входящие в состав системы и подвергаемые поверке, пломбируются в соответствии со своими описаниями типа.
Первичные измерительные преобразователи размещены непосредственно на объекте испытаний в точках воздействия измеряемых физических величин.
В состав АРМ (рисунок 2) входят: ЖК-монитор; клавиатура и манипулятор «мышь»; принтер; барометр рабочий сетевой БРС-1М-1 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - рег. № 16006-97); приборный отсек АРМ (ПОТ).
В ПОТ (рисунок 3) расположены: ПК Kraftway Credo KW33 (рабочая станция); источник бесперебойного питания Powercom Vanguard 3000VA; блок питания Siemens SITOP POWER 40.
В состав ШП (рисунок 4) входят: ПК Kraftway Credo KW33 (сервер) со встроенной ССД-1; стационарный измеритель температуры и относительной влажности ИВТМ 7/1-Щ (рег. № 15500-12); коммутатор сетевой управляемый Cisco SG300-10; плата коннекторная NI CB-68LPR; аппаратура измерения роторных вибраций ИВ-Д-СФ-3М (рег. № 44044-10); источники питания ПИП БП 906, PS-15 Power Supply, PS-16 Power Supply.
ССД-1 включает в себя многофункциональное устройство ввода-вывода NI PCIe-6320, карту связи с сервером RS-232 NI PCIe-8430/2, установленные в слоты PCI Express материнской платы сервера.
В состав ШК (рисунок 5) входят: ССД-2; нормализатор сигналов частоты FL157A-OO3; клеммные сборки и коммутационная аппаратура.
ССД-2 включают в себя: контроллер с модулем цифрового ввода тактирования С-серии NI-9361; модули АЦП: NI-9203 (рег. № 74860-19), NI-9217 (рег. № 61939-15), NI-9219 (рег. № 74860-19) стандарта Compact RIO на шасси NI cRio-9066; модуль терминальный NI 9923.
В состав ШЗ (рисунок 6) входят: преобразователи активной мощности измерительные ПИМ-30-ТА (рег. № 75479-19); шунт измерительный стационарный 75 ШИСВ.1 (рег.
№ 24112-02); клеммные сборки и коммутационная аппаратура.
Комплект ПИП содержит:
- преобразователи давления измерительные АИР-10 (рег. № 31654-14);
- датчик давления «ЭЛЕМЕР-100» (рег. № 39492-08);
- расходомер-счетчик жидкости и газа ОР-2-С-Ж (рег. № 19320-12);
- термопреобразователи сопротивления ДТС 105-100П (рег. № 28354-10);
- термопреобразователь сопротивления ТС-1288 (рег. № 58808-14);
- термопреобразователь с унифицированным выходным сигналом Метран-2700 (рег. № 38548-13);
- вибропреобразователи МВ-44 (рег. № 21349-06);
- шунт измерительный стационарный 75 ШИСВ.1 (рег. № 24112-02);
- преобразователь активной мощности измерительный ПИМ-30-ТА (рег. № 75479-19).
ССД1, ССД2 соединены с ПИП и с ПК через сетевой коммутатор линиями связи длиной до 15 м.
АРМ, ПОТ и ШП расположены в помещении пультовой. ШК, ШЗ и ПИП расположены в помещении испытательного бокса.
Нанесение знака поверки и заводского номера на средство измерительную систему не предусмотрено.
Заводской номер измерительной системы: 1.

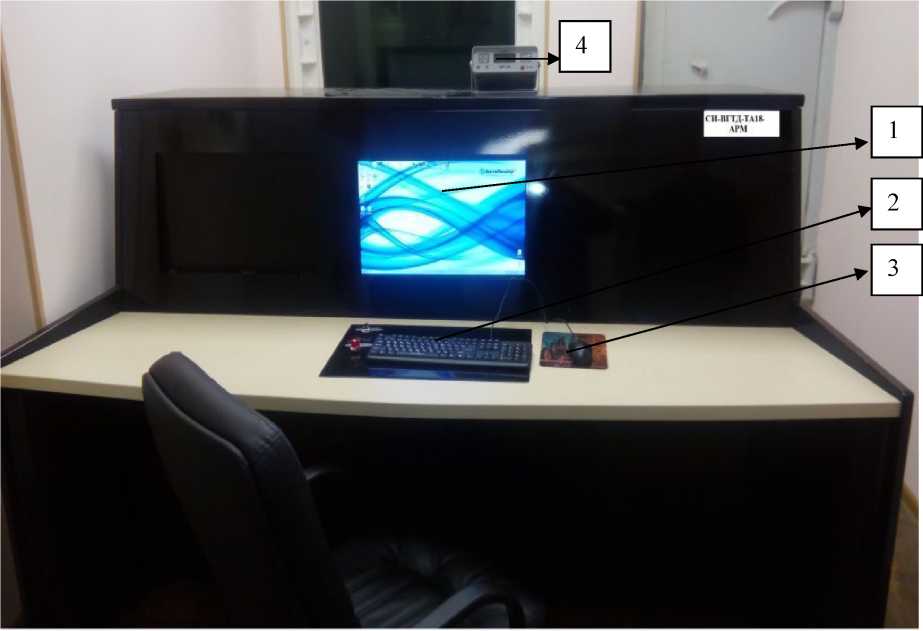

Рисунок 2 - Автоматизированное рабочее место (АРМ)
1 - ЖК-монитор; 2 - клавиатура; 3 - манипулятор «мышь»; 4 - барометр сетевой БРС-1М-1.
а)
б)

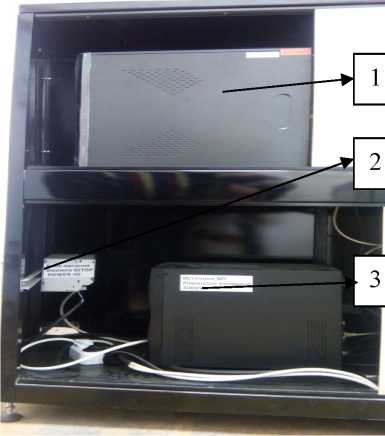

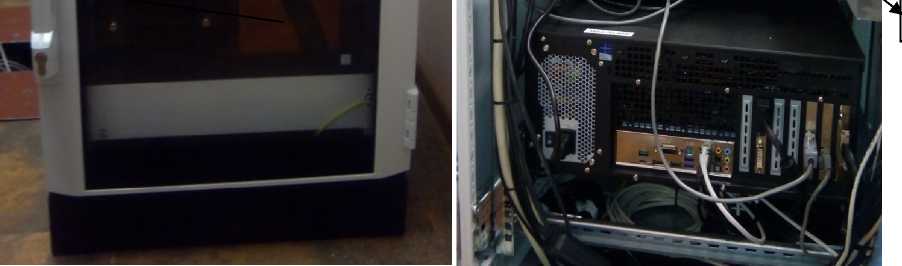

Рисунок 3- Приборный отсек АРМ (ПОТ)
а) Внешний вид; б) - Внутреннее устройство. 1 - ПК (рабочая станция Kraftway Credo KW33); 2 - блок питания Siemens SITOP POWER 40; 3 - источник бесперебойного питания Powercom Vanguard 3000VA.
б)
а)

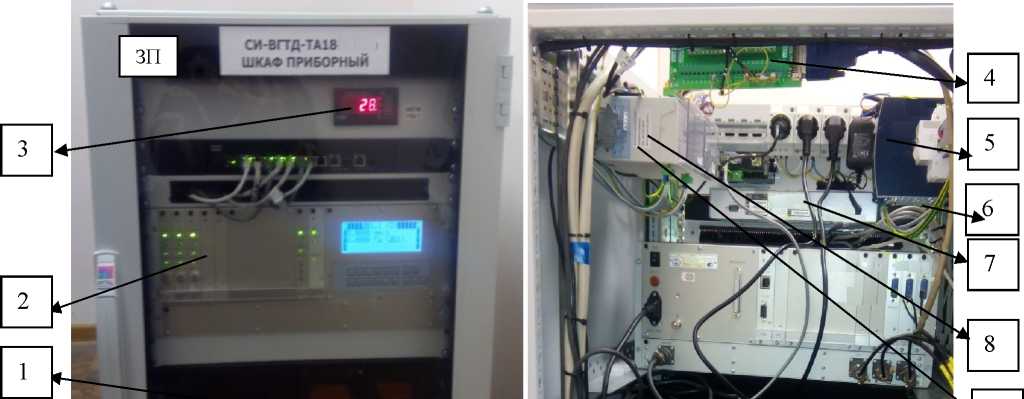

Рисунок 4 - Шкаф приборный (ШП)
а) Вид с лицевой стороны, б) Вид с тыльной стороны. 1 - ПК (сервер) со встроенной ССД-1; 2 - аппаратура ИВ-Д-СФ-3М; 3 - измеритель температуры и влажности ИВТМ 7/1-Щ; 4 - плата коннекторная NI CB-68LPR; 5 - источник питания PS-16; 6 - источник питания PS-15; 7 - коммутатор сетевой Cisco SG300-10; 8, 9 - блоки питания - БП 906.
1
2
3

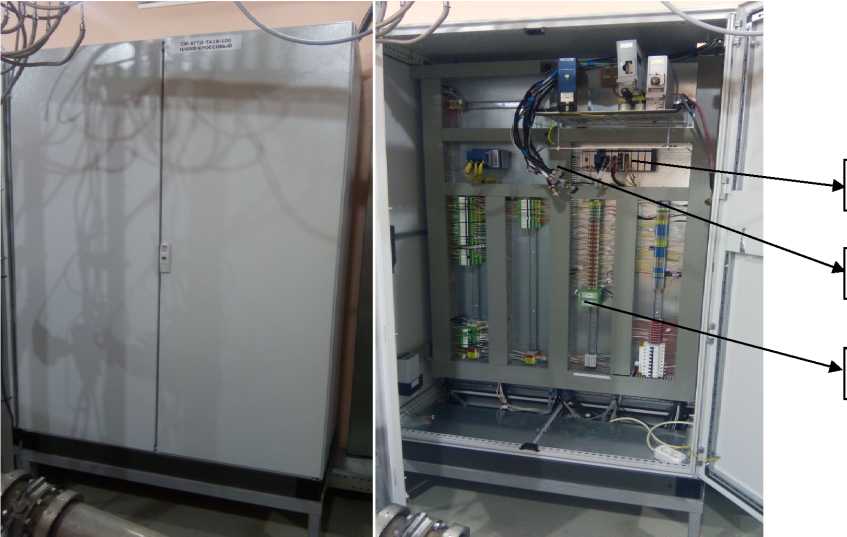

Рисунок 5 - Шкаф кроссовый (ШК)
1 - ССД-2 с модулем цифрового ввода тактирования С-серии NI-9361 и модулями АЦП NI-
9203, NI-9217, NI-9219; 2 - блок терминальный NI 9923; 3 - нормализатор сигналов частоты FL-157A-003.

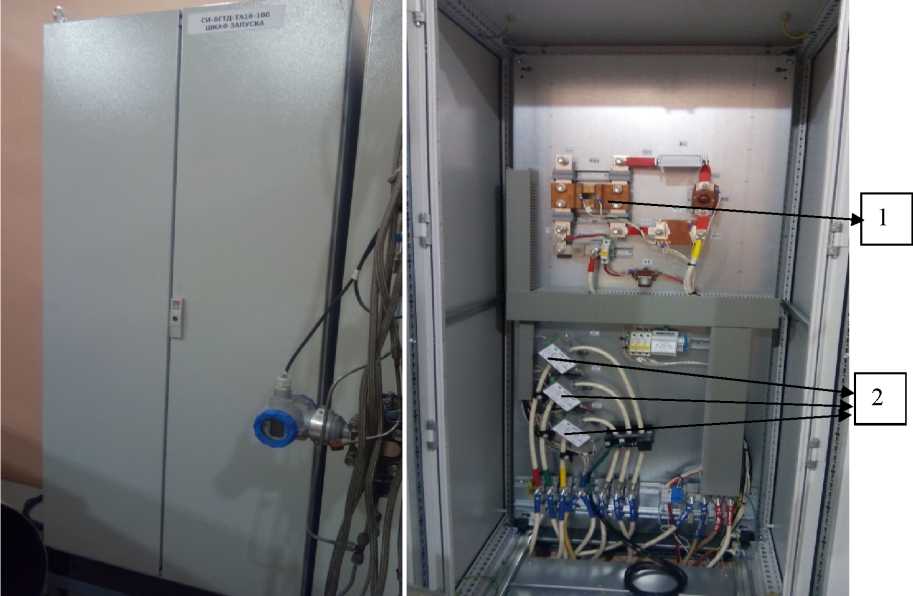

Рисунок 6 - Шкаф запуска (ШЗ)
1 - шунт измерительный стационарный 75 ШИСВ.1; 2 - преобразователи активной мощности измерительные ПИМ-30-ТА.
Программное обеспечение (ПО) состоит из общего и функционального ПО, ориентированного на работу под управлением операционных систем Microsoft Windows 7 Service Pack 1 (со средой исполнения LabVIEW Run-Time) и NI Linux Real-Time 2014. ПО разработано с использованием инструментальных сред NI LabVIEW, NI C and C++ Development Tool for NI Linux Real-Time (Eclipse Edition) и C++ Builder.
Функциональное ПО включает ряд программных модулей:
- Сервер параметров (insys_server22-1.exe), предназначенный для приема данных от ССД и программ ручного ввода, передачи данных, команд и сообщений между клиентами верхнего и нижнего уровней;
- Библиотека вычисления расчетных параметров 1 (nsysformula.dll) предназначенная для вычисления физических значений величин и расчетных параметров в соответствии с формулами и полиномами, заложенными в файле конфигурации;
- Библиотека вычисления расчетных параметров 2 (srv_dll_mass_air_flow_calc.dll) предназначенная для вычисления массового расхода воздуха в соответствии с ГОСТ 8.586.52005;
- Библиотека вычисления расчетных параметров 3 (srv_dll_therm_resist_calc.dll), предназначенная для вычисления значений температуры по данным измерения сопротивления термометров сопротивления в соответствии с ГОСТ 6651-2009);
- Библиотека настройки аппаратной части ИК (SSD_Statica.exe), предназначенная для настройки и управления оборудованием ССД1;
- Библиотека настройки аппаратной части ИК (ssd2_startup.rtexe), предназначенная для настройки и управления оборудованием ССД2;
- Модуль Метрология (Metrology.exe), предназначенный для градуировки ПИП, калибровки и поверки ИК, контроля метрологических характеристик ИК в процессе эксплуатации системы.
Идентификационные данные (признаки) модулей функционального программного обеспечения приведены в таблицах 1.1 - 1.7.
| Таблица 1.1 - Идентификационные данные модуля | ПО «Сервер параметров» |
| Идентификационные данные (признаки) | Значение |
| Наименование ПО | Сервер параметров |
| Идентификационное наименование ПО | insys server22-1.exe |
| Номер версии (идентификационный номер ПО) | 1.25.11 |
| Цифровой идентификатор ПО | 8ad57fc714aa5db2b04ec08b4b6aafa3 |
| Алгоритм вычисления цифрового идентификатора ПО | MD5 |
Таблица 1.2 - Идентификационные данные модуля ПО «Библиотека вычисления расчетных па
раметров 1»_________________________________________________________________________
| Идентификационные данные (признаки) | Значение |
| Наименование ПО | Библиотека вычисления расчетных параметров 1 |
| Идентификационное наименование ПО | insysformula.dll |
| Номер версии (идентификационный номер ПО) | 1.0.5 |
| Цифровой идентификатор ПО | 7a599dc75816d50ad058ad75c599d706 |
| Алгоритм вычисления цифрового идентификатора ПО | MD5 |
Таблица 1.3 - Идентификационные данные модуля ПО «Библиотека вычисления расчетных па
раметров^
| Идентификационные данные (признаки) | Значение |
| Наименование ПО | Библиотека вычисления расчетных параметров 2 |
| Идентификационное наименование ПО | srv dll mass air flow calc.dll |
| Номер версии (идентификационный номер ПО) | 1.0.5 |
| Цифровой идентификатор ПО | 7ccdba12e1cdc20a7c2f336b831dd7f3 |
| Алгоритм вычисления цифрового идентификатора ПО | MD5 |
Таблица 1.4 - Идентификационные данные модуля ПО «Библиотека вычисления расчетных па
раметров 3»_________________________________________________________________________
| Идентификационные данные (признаки) | Значение |
| Наименование ПО | Библиотека вычисления расчетных параметров 3 |
| Идентификационное наименование ПО | srv dll therm resist calc.dll |
| Номер версии (идентификационный номер ПО) | 1.1.2 |
| Цифровой идентификатор ПО | 9296c8f80036d4d6ae39e8866af82b8b |
| Алгоритм вычисления цифрового идентификатора ПО | MD5 |
Таблица 1.5 - Идентификационные данные модуля ПО «Библиотека настройки аппаратной части ИК 1»
| Идентификационные данные (признаки) | Значение |
| Наименование ПО | Библиотека настройки аппаратной части ИК 1 |
| Идентификационное наименование ПО | SSD Statica.exe |
| Номер версии (идентификационный номер ПО) | 4.12.7 |
| Цифровой идентификатор ПО | ec9d078402f6bdfeba39b5775a3cbf79 |
| Алгоритм вычисления цифрового идентификатора ПО | MD5 |
Таблица 1.6 - Идентификационные данные модуля ПО «Библиотека настройки аппаратной части ИК 2»
| Идентификационные данные (признаки) | Значение |
| Наименование ПО | Библиотека настройки аппаратной части ИК 2 |
| Идентификационное наименование ПО | ssd2 startup.rtexe |
| Номер версии (идентификационный номер ПО) | 1.1.0 |
| Цифровой идентификатор ПО | d535df8777ddd2fd81ebde2fed7c18af |
| Алгоритм вычисления цифрового идентификатора ПО | MD5 |
| Таблица 1.7 - Идентификационные данные модуля | ТО «Метрология» |
| Идентификационные данные (признаки) | Значение |
| Наименование ПО | Метролог |
| Идентификационное наименование ПО | Metrology.exe |
| Номер версии (идентификационный номер ПО) | 3.12.3 |
| Цифровой идентификатор ПО | 89c8ee7b 1 c9e449b3b7c636859802232 |
| Алгоритм вычисления цифрового идентификатора ПО | MD5 |
Метрологические характеристики системы нормированы с учетом влияния ПО.
Метрологически значимая часть ПО системы и измеренные данные защищены с помощью специальных средств защиты от преднамеренных изменений. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Состав и метрологические характеристики ИК системы, включая ПИП, приведены в таблице 2.
Состав и метрологические характеристики ИК систем с входными электрическими сигналами от источников и ПИП, не входящих в состав системы приведены в таблице 3
Основные технические характеристики системы приведены в таблице 4.
Таблица 2 - Состав и метрологические характеристики ИК системы, включающих ПИП
| характеристики ИК | состав И | К | |||||
| наименование ИК | кол-во ИК | диапазон измерений | пределы допускаемой погрешности (в рабочих условий) | ПИП | Вторичная часть ИК | ||
| наименование ПИП | тип, модификация | наименование средства измерений (далее - СИ) | тип, модификация СИ | ||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| ИК давления (жидкостей) | 1 1 2 1 | от 0 до 0,098 МПа от 0 до 0,157 МПа от 0 до 0,245 МПа от 0 до 0,588 МПа | ±1,0 % (y от ВП) 1) | преобразователи давления измерительные | AHP-10L -ДИ-ИМ160 AHP-10L -ДИ ИМ160 AHP-10L -ДИ-ИМ400 AHP-10L -ДИ-ИМ600 | преобразователь силы электрического тока измерительный аналого-цифровой многоканальный | NI-9203 |
| ИК давления (воздуха) | 6 | от 0 до 0,588 МПа | ±0,5 % (y от ВП) | АИР-10Н -ДИ-1150 | |||
| ИК давления (разности воздуха) | 1 | от 0 до 19,61 кПа | ±0,5 % (y от ВП) | датчик давления | Элемер-100-ДД-1430 | ||
| ИК температуры воздуха и жидкостей | 1 1 | жидкостей: от 263 до 353 К (от -10 до +80 оС) от 273 до 373 К (от 0 до 100 оС) | ±1,5 % (y от НЗ) 2) НЗ= 90 оС ±1,5 % (y от НЗ) НЗ= 100 оС | термопреобразователи сопротивления | ДТС 105-100П TC-1288-Pt-100 | измеритель сопротивления и температуры модульный | NI-9217 |
| 1 1 | воздуха: от 278 до 308 К (от +5 до + 35 оС) от 273 до 573 К (от 0 до 300 оС) | ±0,5 % (6) 3) | ДТС 105-100П | ||||
| ±1,0 % (y от ВП) ВП=573 К | термопреобразователь с унифицированным выходным сигналом | Метран-2700 | - II - | NI-9203 | |||
Продолжение таблицы 2
| характеристики ИК | состав И | К | |||||
| наименование ИК | кол-во ИК | диапазон измерений | пределы допускаемой погрешности (в рабочих условий) | ПИП | Вторичная часть ИК | ||
| наименование ПИП | тип, модификация | наименование средства измерений (далее - СИ) | тип, модификация СИ | ||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| ИК объемного расхода топлива | 1 | от 72 до 240 л/ч | ±0,3 % (5) | расходомер-счетчик жидкости и газа | ОР-2-С-Ж | многофункциональное устройство ввода-вывода | NI PCIe-6320 |
| ИК электрической мощности в нагрузке генератора | 3 | от 0 до 30 кВт (в одной фазе) | ±2,5 % (y от ВП) | преобразователь активной мощности измерительный | ПИМ-30-ТА | - II - | NI-9203 |
| ИК силы постоянного тока в цепи стартера | 1 | от 0 до 2000 А | ±1,5 % (y от ВП) | шунт измерительный стационарный | 75 ШИСВ.1 | преобразователь напряжения измерительный аналогоцифровой многоканальный | NI-9219 |
| ИК параметров вибрации корпуса двигателя | 3 | от 5 до 50 мм/с | ±10 % (y от ВП) | аппаратура измерения роторных вибраций | ИВ-Д-СФ-3М в комплекте с МВ-44 | - II - | NI PCIe-6320 |
1) y от ВП — погрешность, приведенная к верхнему пределу (ВП) измерений ИК;
2) y от НЗ — погрешность, приведенная к нормируемому значению (НЗ) диапазона измерений ИК;
3) 5 - относительная от измеряемой величины (ИВ) погрешность измерений ИК. Для ИК температуры воздуха - ИВ в К.
Таблица 3 - Состав и метрологические характеристики ИК систем с входными электрическими сигналами от источников и ПИП, не входящих в состав системы___________________________
| Наименование ИК | Количество ИК | Диапазон измерений (диапазон показаний на дисплее системы) | Источник сигнала на входе ИК | Тип СИ | Пределы допускаемой основной погрешности ИК1) |
| 1 | 2 | 3 | 4 | 5 | 6 |
| ИК преобразования сигналов термопар ТХА(К) в диапазоне от 0 до 850 оС | 1 | от 0 до 35,313 мВ (от 0 до 850 оС) | ТХА(К) по ГОСТ Р 8.585-2001 | NI-9219 | ±0,2 % (Y от НЗ) 2) |
| ИК частоты электрических сигналов, соответствующей значениям частоты вращения ротора в диапазоне от 2087 до 45078 об/мин | 1 | от 301,39 до 6510,11 Гц (от 5 до 108 %)4) (6027,88 Гц -100 %) | ДТА-15 | NI PCIe-6320 | ±0,15 % (y от НЗ) |
| ИК напряжения постоянного тока на клеммах стартера и бортовой сети | 1 | от 3 до 40 В | Стартер | NI-9219 | ±1,5 % (Y от ВП)3) |
| 1 | от 12 до 40 В | Бортовая сеть | |||
| 1) Пределы допускаемой основной погрешности ИК приведены в таблице 3 без учета погрешностей ПИП; 2) y от НЗ - погрешность, приведенная к нормируемому значению (НЗ) диапазона измерений ИК; 3) y от ВП - погрешность, приведенная к верхнему пределу (ВП) измерений ИК; 4) Частота вращения ротора, выраженная в процентном отношении к номинальному значению 41739 об/мин (100%). | |||||
Таблица 4 - Основные технические характеристики системы
| Наименование характеристики | Значение |
| Габаритные размеры, мм, не более: - приборный отсек | |
| высота | 589 |
| ширина | 2010 |
| длина | 472 |
| - шкаф приборный | |
| высота | 902 |
| ширина | 591 |
| длина | 591 |
Продолжение таблицы 4
| Наименование характеристики | Значение |
| - шкаф кроссовый высота | 1902 |
| ширина | 1200 |
| длина | 605 |
| - шкаф запуска высота | 1902 |
| ширина | 800 |
| длина | 570 |
| Суммарная масса системы, кг, не более | 700 |
| Параметры электропитания: - напряжение переменного тока, В | от 198 до 242 |
| - частота переменного тока, Г ц | от 49,6 до 50,4 |
| Потребляемая мощность, В А, не более | 2950 |
| Условия окружающей среды - диапазон температуры окружающего воздуха в помещении пультовой, К (оС) | от 288 до 298 (от +15 до +25) |
| - диапазон температуры окружающего воздуха в испытательном боксе, К (оС) | от 278 до 308 (от +5 до +35) |
| - относительная влажность воздуха, %, не более | 80 |
| - атмосферное давление, кПа (мм рт. ст.) | от 96 до 104 (от 720 до 780) |
наносится на титульные листы руководства по эксплуатации и формуляра
Комплектность системы представлена в таблице 5
Таблица 5 - Комплектность системы
| Наименование | Обозначение | Количество | Примечания |
| 1 Система измерительная в составе: | СИ-ВГТД-ТА18 | 1 | |
| 1.1 Преобразователь давления измерительный | АИР-^-ДИ | 5 | Испытательный бокс |
| 1.2 Преобразователь давления измерительный | АИР-10Н-ДИ | 6 | |
| 1.3 Датчик давления | «ЭЛЕМЕР-100» | 1 | |
| 1.4 Термопреобразователь сопротивления | ДТС 105-100П | 2 | |
| 1.5 Термопреобразователь сопротивления | ТС-1288-РП00 | 1 | |
| 1.6 Термопреобразователь с унифицированным выходным сигналом | Метран-2700 | 1 | |
| 1.7 Расходомер-счетчик жидкости и газа | ОР-2-С-Ж | 1 | |
| 1.8 Вибропреобразователь | МВ-44-1Г | 3 |
Продолжение таблицы 5
| Наименование | Обозначение | Количество | Примечания |
| 1.9 ЖК-монитор | Samsung S23E200B 23 | 1 | Помещение пультовой - АРМ |
| 1.10 Принтер | HP Color LaserJet Professional CP5225n | 1 | |
| 1.11 Клавиатура | OKLICK KK180MBKX1D9X01179 | 1 | Помещение пультовой -АРМ |
| 1.12 Манипулятор «мышь» | Mouse Oklick 145M USB | 1 | |
| 1.13 Барометр рабочий сетевой | БРС-1М-1 | 1 | |
| 1.14 ПК (рабочая станция) | Kraftway Credo KW33 | 1 | Помещение пультовой -АРМ (ПОТ) |
| 1.15 Источник бесперебойного питания | Powercom Vanguard 3000VA | 1 | |
| 1.16 Блок питания | Siemens SITOP POWER 40 | 1 | |
| 1.17 ПК (сервер) со встроенной ССД-1 | Kraftway Credo KW33 | 1 | Помещение пультовой -ШП |
| 1.18 Многофункциональное устройство ввода-вывода | NI PCIe-6320 | 1 | |
| 1.19 Коммутатор сетевой управляемый | Cisco SG300-10 | 1 | |
| 1.20 Плата коннекторная | NI CB-68LPR | 1 | |
| 1.21 Аппаратура измерения роторных вибраций | ИВ-Д-СФ-3М | 1 | |
| 1.22 Стационарный измеритель температуры и относительной влажности | ИВТМ 7/1-Щ | 1 | |
| 1.23 Карта связи с сервером | RS-232 PCIe-8430/2 | 1 | |
| 1.24 Источник питания | БП 906 | 2 | |
| 1.25 Источник питания | PS-15 Power Supply | 1 | |
| 1.26 Источник питания | PS-16 Power Supply | 1 | |
| 1.27 Шасси | NI cRio-9066 | 1 | Испытательный бокс - ШК |
| 1.28 Модуль цифрового ввода тактирования С-серии | NI-9361 С-серии | 1 | |
| 1.29 Преобразователь силы электрического тока измерительный аналогоцифровой многоканальный | NI-9203 | 2 | |
| 1.30 Измеритель сопротивления и температуры модульный | NI-9217 | 1 | |
| 1.31 Преобразователь напряжения измерительный аналого-цифровой многоканальный | NI-9219 | 1 | |
| 1.32 Блок терминальный | NI-9923 | 1 | |
| 1.33 Нормализатор сигнала частоты | FL-157A-003 | 1 |
Продолжение таблицы 5
| Наименование | Обозначение | Количество | Примечание |
| 1.34 Преобразователь активной мощности измерительный | ПИМ-30-ТА | 3 | Испытательный бокс - ШЗ |
| 1.35 Шунт измерительный стационарный | 75 ШИСВ.1 | 1 | |
| 2 Программное обеспечение: - OC - Microsoft Windows 7 64-разряд-ная - Функциональное ПО | 1 | ||
| 3. Комплект документации в составе: | |||
| 3.1 Система измерительная СИ-ВГТД-ТА18. Руководство по эксплуатации | ИНСИ.425852.000.00 РЭ | 1 | |
| 3.2 Система измерительная СИ-ВГТД-ТА18. Формуляр | ИНСИ.425852.000.00 ФО | 1 | |
| 3.3 Система измерительная СИ-ВГТД-ТА18. Руководство оператора | ИНСИ.425852.000.00 РО | 1 |
приведены в разделе 2 «Использование по назначению» документа «Система измерительная СИ-ВГТД-ТА18. Руководство по эксплуатации. ИНСИ.425852.000.00 РЭ»
ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения;
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры;
Приказ Росстандарта от 23 июля 2021 г. № 1436 «Об утверждении Государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»;
Приказ Росстандарта от 30 декабря 2019 г. № 3457 «Об утверждении Государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
Приказ Росстандарта от 29 июня 2018 г. № 1339 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;
Приказ Росстандарта от 31 июля 2018 г. № 1621 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении Государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 100 А»;
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Росстандарта от 27 декабря 2018 г. № 2772 «Об утверждении Государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения».
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
